OpenCV开发笔记（八十三）：图像remap实现哈哈镜效果

前言

对图像进行非规则的扭曲，实现哈哈镜就是一种非常规的扭曲方式，本文先描述remap的原理，然后通过remap实现哈哈镜。

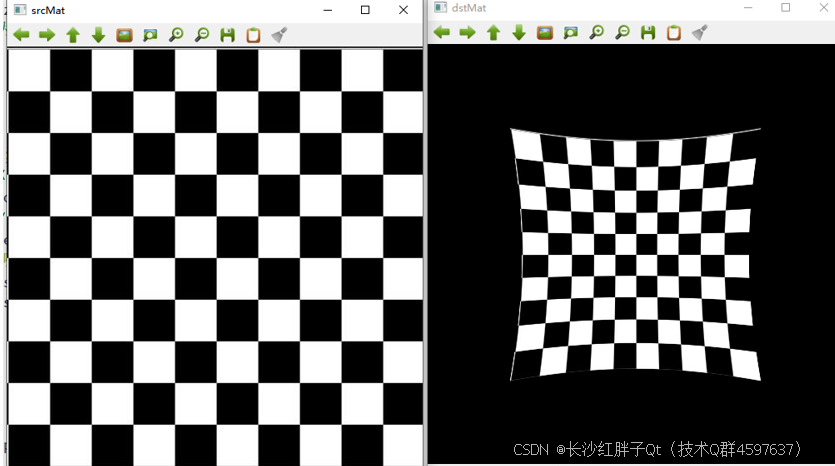

Demo

  
  
  

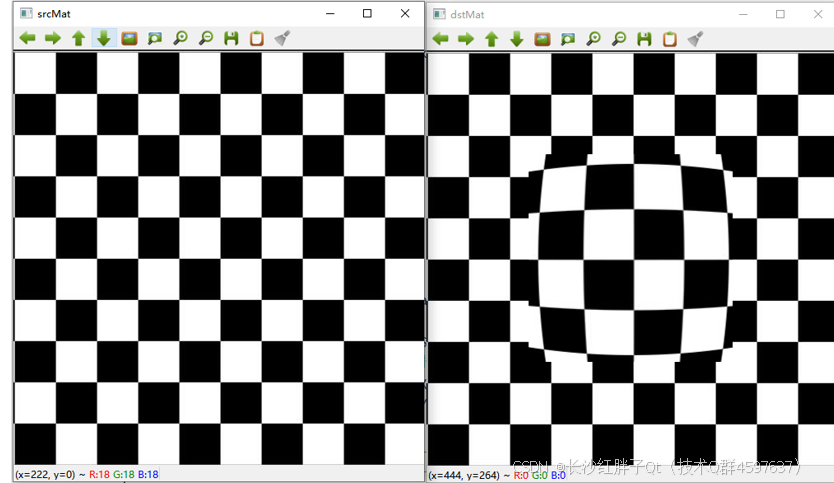

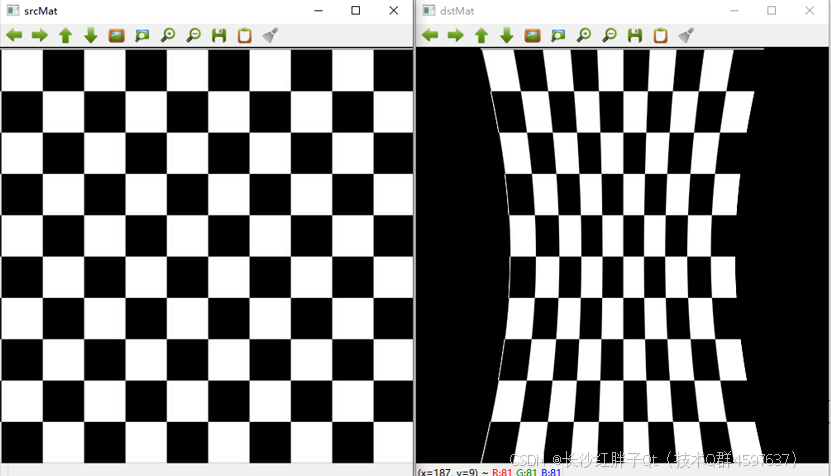

基于原始算法，可以进行二次开发，实现一些其他效果：
  
  
  

矫正映射remap（畸变映射）

当进行图像矫正时，必须指定输入图像的每个像素在输出图像中移动到的位置，成为"矫正映射"（畸变映射）。

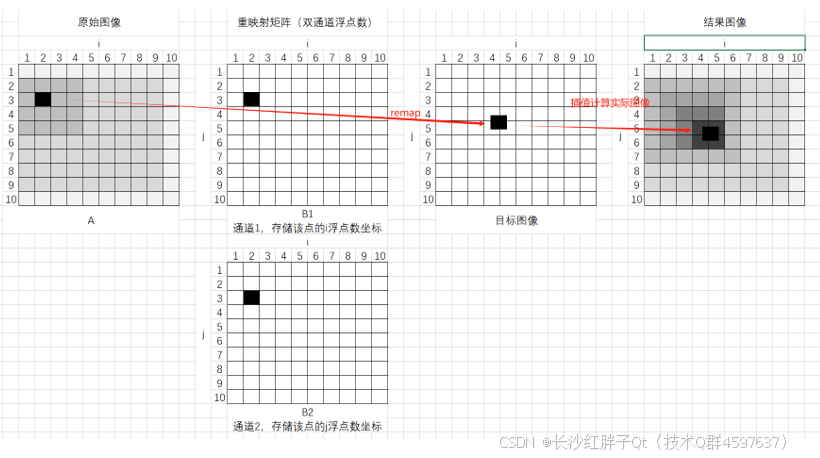

双通道浮点数表示方式

N x M的矩阵A中，重映射由双通道浮点数的N x M的矩阵B表示，对于图像A中的任意一点aPoint(i, j)，映射为b1Point(i', j')和b2Point(i', j')，在A中假设i=2，j=3，那么（假设重映射之后4.5，5.5）在B1中b1Point(i', j')值为4.5，b2Point(i', j')值为5.5，由于坐标是浮点数，那么需要插值得到整数位置以及中间过渡的区域颜色（平滑处理）。

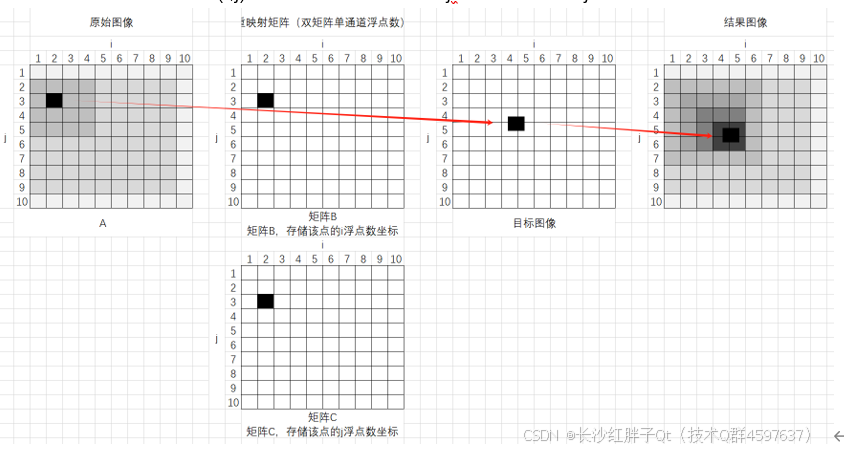

双矩阵浮点数表示方式

双矩阵浮点数表示，N x M的矩阵A中，重映射由一对N x M的矩阵B和C描述，这里所有的N x M矩阵都是单通道浮点矩阵，在A中的点aPoint(i, j)，重映射矩阵B中的点bPoint(i,j)存储了重映射后的i' （映射后的i坐标）， 重映射矩阵C中的点cPoint(i,j)存储了重映射后的j'（映射后的j坐标）。

定点表示方式

映射由双通道有符号整数矩阵（即CV_16SC2类型）表示。该方式与双通道浮点数表示方式相同，但使用此格式要快得多（笔者理解：由浮点数插值改为整数插值，会要快一些，但是肯定双通道浮点数的表示方式图像效果会稍微好一些）。

remap核心关键

在于得到插值的坐标系来映射新位置的x和y位置，要渐近等，所以本方法的核心关键在于得到标定后的矩阵，得到映射矩阵的方式可以自己写算法，也可以使用其他方式，后续文章继续深入这块。

remap演示

为了更好的展示remap的作用，我们使用一张100x100的图，这样可以更好的看到remap的原理效果。

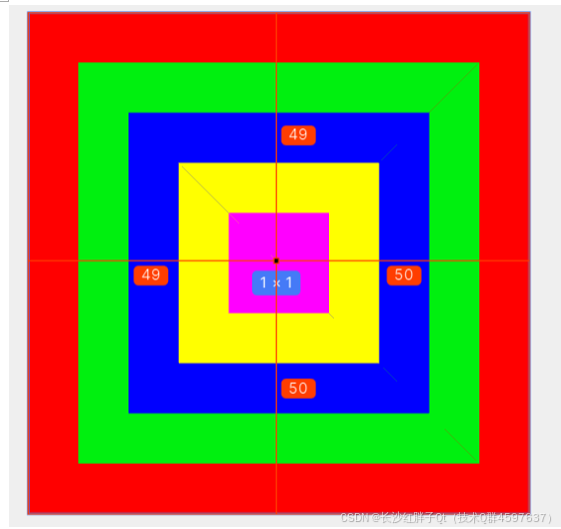

先做一张100x100的图，图里面用不同的颜色，如下：

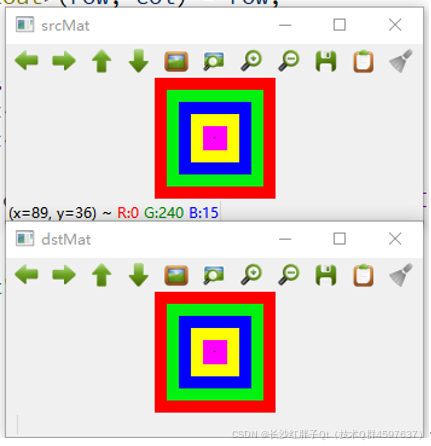

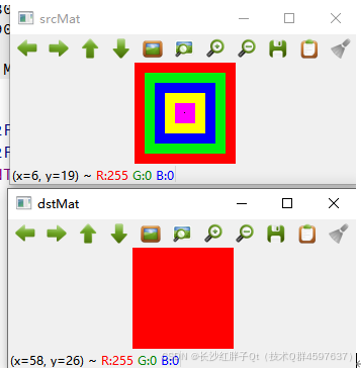

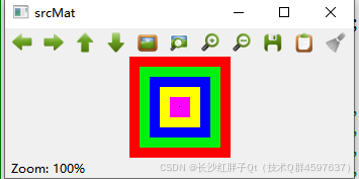

  使用opencv打开：

Map1使用第一种表示点的方式

使用点的方式映射：

// 表示点的第一种
std::vector<cv::Point2f> vectorPoints; for(int index = 0; index < 10; index++) { vectorPoints.push_back(cv::Point2f(0, 0)); vectorPoints.push_back(cv::Point2f(10, 10)); vectorPoints.push_back(cv::Point2f(20, 20)); vectorPoints.push_back(cv::Point2f(30, 30)); vectorPoints.push_back(cv::Point2f(40, 40)); vectorPoints.push_back(cv::Point2f(50, 50)); vectorPoints.push_back(cv::Point2f(60, 60)); vectorPoints.push_back(cv::Point2f(70, 70)); vectorPoints.push_back(cv::Point2f(80, 80)); vectorPoints.push_back(cv::Point2f(90, 90)); }

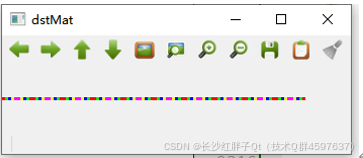

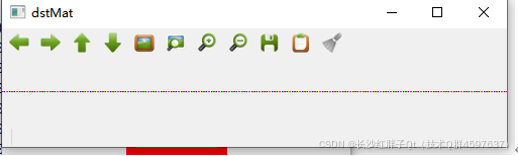

  这是相当于把点提取出来映射到一个mat里面，一直堆下去：

// 表示点的第一种
std::vector<cv::Point2f> vectorPoints; for(int index = 0; index < 50; index++) { vectorPoints.push_back(cv::Point2f(0, 0)); vectorPoints.push_back(cv::Point2f(10, 10)); vectorPoints.push_back(cv::Point2f(20, 20)); vectorPoints.push_back(cv::Point2f(30, 30)); vectorPoints.push_back(cv::Point2f(40, 40)); vectorPoints.push_back(cv::Point2f(50, 50)); vectorPoints.push_back(cv::Point2f(60, 60)); vectorPoints.push_back(cv::Point2f(70, 70)); vectorPoints.push_back(cv::Point2f(80, 80)); vectorPoints.push_back(cv::Point2f(90, 90)); }

Map1使用第二种表示点的方式

直接初始化：

cv::Mat mapX(srcMat.rows, srcMat.cols, CV_32F); // x 方向 cv::Mat mapY(srcMat.rows, srcMat.cols, CV_32F); // y 方向 for(int row = 0; row < 100; row++) { for(int col = 0; col < 100; col++) { std::cout << mapX.at<double>(row, col); } } cv::remap(srcMat, dstMat, mapX, mapY, cv::INTER_LINEAR);

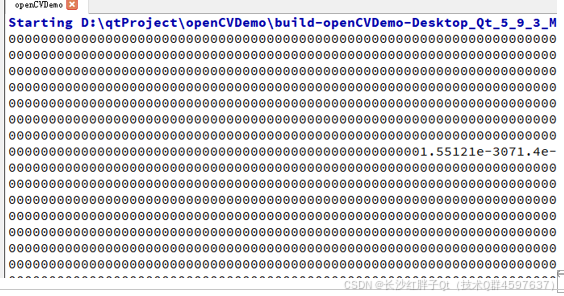

打印输出都是0：

  
  
  
  
  

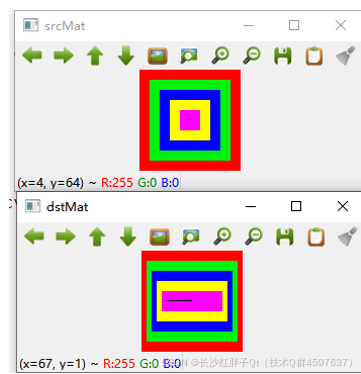

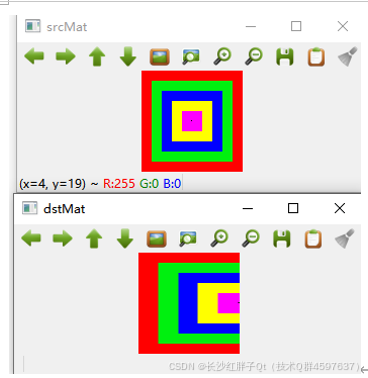

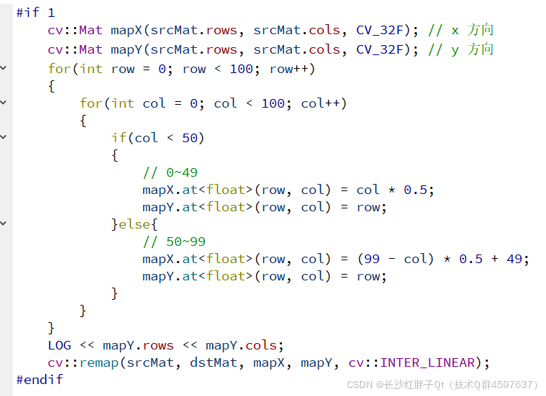

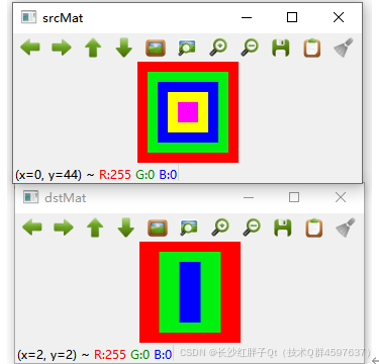

  这里map保存的是原来现在这个位置的点映射到原来图片哪个坐标点（注意：不是原来哪个位置映射到map哪个位置，是map的纵横坐标点映射原来值里面的那个坐标）左右从中间向两边拉伸则是：

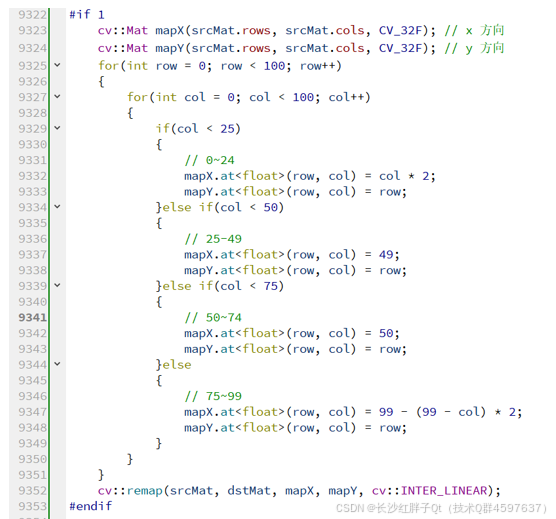

cv::Mat mapX(srcMat.rows, srcMat.cols, CV_32F); // x 方向 cv::Mat mapY(srcMat.rows, srcMat.cols, CV_32F); // y 方向 for(int row = 0; row < 100; row++) { for(int col = 0; col < 100; col++) { if(col < 25) { // 0~24 mapX.at<float>(row, col) = col * 2; mapY.at<float>(row, col) = row; }else if(col < 50) { // 25-49 mapX.at<float>(row, col) = 49; mapY.at<float>(row, col) = row; }else if(col < 75) { // 50~74 mapX.at<float>(row, col) = 50; mapY.at<float>(row, col) = row; }else { // 75~99 mapX.at<float>(row, col) = 99 - (99 - col) * 2; mapY.at<float>(row, col) = row; } } } cv::remap(srcMat, dstMat, mapX, mapY, cv::INTER_LINEAR);

核心桥梁：椭圆

  
  

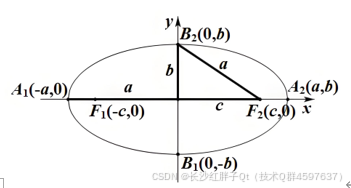

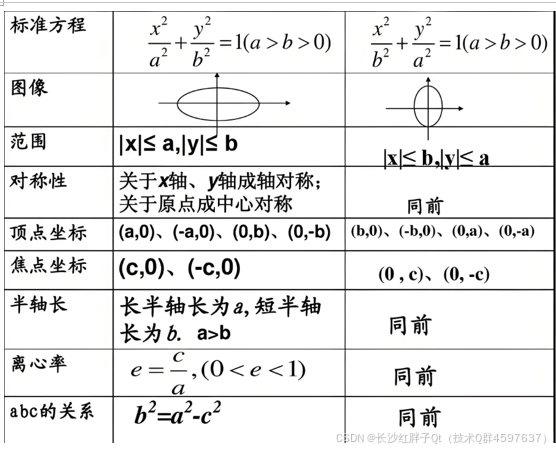

   椭圆的标准方程，对于一个中心在原点、长轴在x轴上的椭圆，其标准方程为：

   其中，a是椭圆长轴的一半，b是椭圆短轴的一半。

给定一个参数t（通常称为参数或偏心率角），椭圆上的点(x,y)可以用以下参数方程表示：

   其中，t的取值范围是[0,2π)，通过改变t的值，可以得到椭圆上的不同点。例如，假设有一个椭圆，其长轴为10，短轴为6。那么，a=5，b=3。

• 当t=0时，点(x,y)=(5,0)，这是椭圆长轴上的一个端点。
• 当 t=2π时，点(x,y)=(0,3)，这是椭圆短轴上的一个端点。
• 当t=π时，点(x,y)=(−5,0)，这是椭圆长轴上的另一个端点。
• 当t=2/3*π时，点(x,y)=(0,−3)，这是椭圆短轴上的另一个端点。
     通过改变t的值，可以得到椭圆上的任意点。

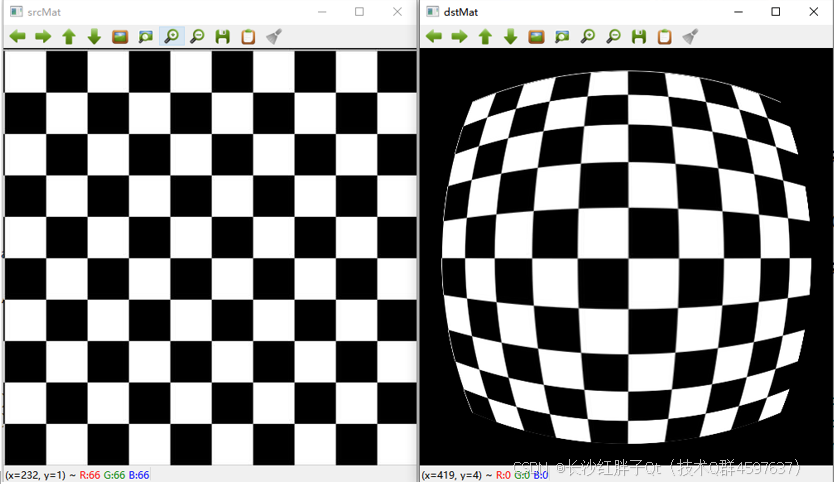

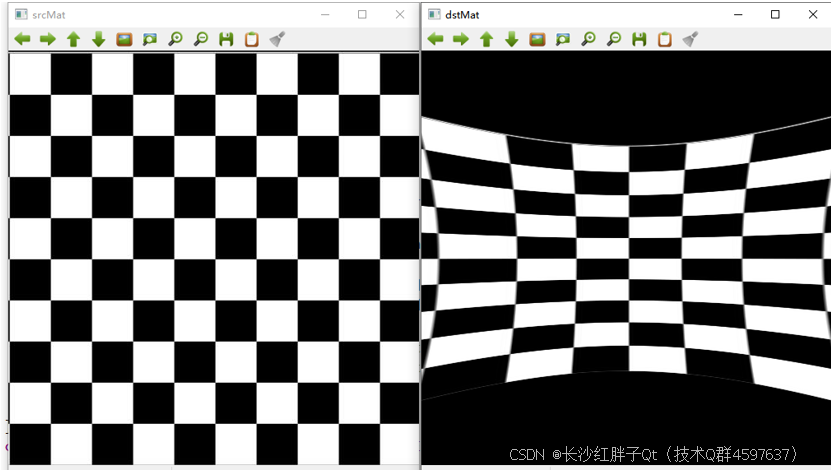

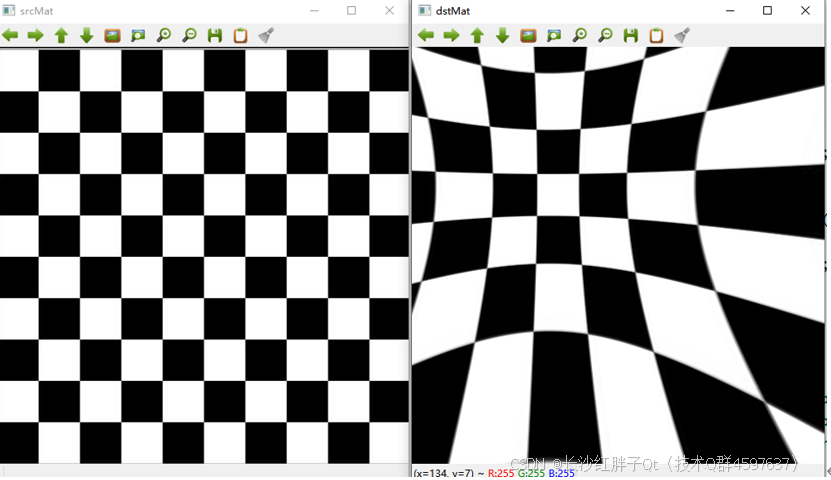

哈哈镜实现

int cols = srcMat.cols;
int rows = srcMat.rows; double horizontalStrength = 1.0f; double verticalStrength = 1.0f; double zoom = 1.0; int cx = cols / 2; int cy = rows / 2; for(int x = 0; x < cols; x++) { for(int y = 0; y < rows; y++) { // 先求的范围内的点离中心点的偏移比例 double dx = (x - cx) * 1.0f / cx; double dy = (y - cy) * 1.0f / cy; // 求得中心点的距离 double distance = sqrt(dx * dx + dy * dy); // 缩放半径 double r = distance / zoom; // 后面除0操作，这里防止为0 if(r == 0) { r = 1e-6; } // 求出角度 double theta = atan(r); // 求出最新比例覆盖点的rX double rDistortedX = horizontalStrength * theta / r; // 求出最新比例覆盖点的rY double rDistortedY = verticalStrength * theta / r; // 求出当前这个点使用原来哪个点映射 double dstX = cx + rDistortedX * dx * cx; double dstY = cy + rDistortedY * dy * cy; // 给map赋值 mapX.at<float>(y, x) = static_cast<float>(dstX); mapY.at<float>(y, x) = static_cast<float>(dstY); } }

函数原型

void remap(InputArray src,
           OutputArray dst, InputArray map1, InputArray map2, int interpolation, int borderMode = BORDER_CONSTANT, const Scalar& borderValue = Scalar());

• 参数一：InputArray类型的src，一般为cv::Mat;

• 参数二：OutputArray类型的dst，目标图像。它的大小与map1相同，类型与src相同。

• 参数三：InputArray类型的map1，它有两种可能的表示对象：表示点（x，y）的第一个映射或者表示CV_16SC2 , CV_32FC1或CV_32FC2类型的x值。

• 参数四：InputArray类型的map2，它也有两种可能的表示对象，而且他是根据map1来确定表示哪种对象。若map1表示点（x，y）时，这个参数不代表任何值，否则，表示CV_16UC1 , rCV_32FC1类型的y值（第二个值）。

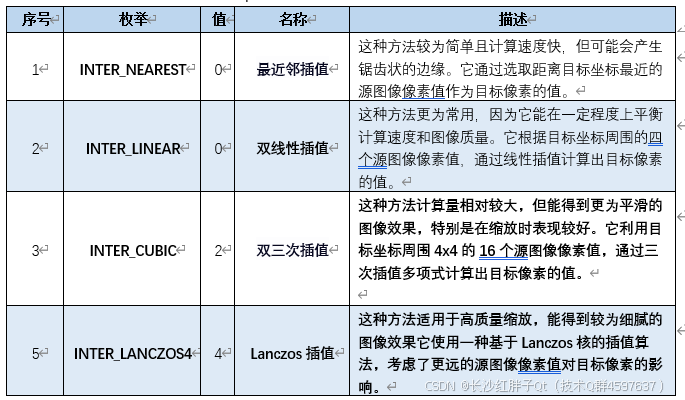

• 参数五：int类型的interpolation，使用的插值方法；



• 参数六：int类型的borderMode，边界处理方式；

• 参数七：Scalar类型的borderValue，重映射后，离群点的背景，需要broderMode设置为BORDER_CONSTRANT时才有效。（离群点：当图片大小为400x300，那么对应的map1和map2范围为0399、0299，小于0或者大于299的则为离散点，使用该颜色填充）;

Demo源码

void OpenCVManager::testDistortingMirror() { #if 1 // 测试remap的Demo // cv::Mat srcMat = cv::imread("D:/qtProject/openCVDemo/openCVDemo/modules/openCVManager/images/41.png"); // cv::Mat srcMat = cv::imread("D:/qtProject/openCVDemo/openCVDemo/modules/openCVManager/images/25.jpg"); cv::Mat srcMat = cv::imread("D:/qtProject/openCVDemo/openCVDemo/modules/openCVManager/images/42.jpg"); if(srcMat.data == 0) { return; } cv::imshow("srcMat", srcMat); // remap的 /* 插值方法： INTER_NEAREST = 0, INTER_LINEAR = 1, INTER_CUBIC = 2, INTER_AREA = 3, INTER_LANCZOS4 = 4, INTER_LINEAR_EXACT = 5, INTER_MAX = 7, WARP_FILL_OUTLIERS = 8, WARP_INVERSE_MAP = 16 */ cv::Mat dstMat = cv::Mat(srcMat.rows, srcMat.cols, srcMat.type()); #if 0 // 表示点的第一种 std::vector<cv::Point2f> vectorPoints; for(int index = 0; index < 50; index++) { vectorPoints.push_back(cv::Point2f(0, 0)); vectorPoints.push_back(cv::Point2f(10, 10)); vectorPoints.push_back(cv::Point2f(20, 20)); vectorPoints.push_back(cv::Point2f(30, 30)); vectorPoints.push_back(cv::Point2f(40, 40)); vectorPoints.push_back(cv::Point2f(50, 50)); vectorPoints.push_back(cv::Point2f(60, 60)); vectorPoints.push_back(cv::Point2f(70, 70)); vectorPoints.push_back(cv::Point2f(80, 80)); vectorPoints.push_back(cv::Point2f(90, 90)); } cv::remap(srcMat, dstMat, vectorPoints, cv::Mat(), cv::INTER_LINEAR); #endif #if 0 cv::Mat mapX(srcMat.rows, srcMat.cols, CV_32F); // x 方向 cv::Mat mapY(srcMat.rows, srcMat.cols, CV_32F); // y 方向 for(int row = 0; row < 100; row++) { for(int col = 0; col < 100; col++) { if(col < 25) { // 0~24 mapX.at<float>(row, col) = col * 2; mapY.at<float>(row, col) = row; }else if(col < 50) { // 25-49 mapX.at<float>(row, col) = 49; mapY.at<float>(row, col) = row; }else if(col < 75) { // 50~74 mapX.at<float>(row, col) = 50; mapY.at<float>(row, col) = row; }else { // 75~99 mapX.at<float>(row, col) = 99 - (99 - col) * 2; mapY.at<float>(row, col) = row; } } } cv::remap(srcMat, dstMat, mapX, mapY, cv::INTER_LINEAR); #endif cv::Mat mapX(srcMat.rows, srcMat.cols, CV_32F); // x 方向 cv::Mat mapY(srcMat.rows, srcMat.cols, CV_32F); // y 方向 // 这里显示原本的图 for(int row = 0; row < srcMat.rows; row++) { for(int col = 0; col < srcMat.cols; col++) { mapX.at<float>(row, col) = col; mapY.at<float>(row, col) = row; } } #if 0 // 使用径向畸变 { // 这里a永远是长边，长边是纵向的 { int cols = srcMat.cols; int rows = srcMat.rows; double horizontalStrength = 2.0f; double verticalStrength = 2.0f; double zoom = 1.0; int cx = cols / 2; int cy = rows / 2; for(int x = 0; x < cols; x++) { for(int y = 0; y < rows; y++) { // 先求的范围内的点离中心点的偏移比例 double dx = (x - cx) * 1.0f / cx; double dy = (y - cy) * 1.0f / cy; // 求得中心点的距离 double distance = sqrt(dx * dx + dy * dy); // 缩放半径 double r = distance / zoom; // 后面除0操作，这里防止为0 if(r == 0) { r = 1e-6; } // 求出角度 double theta = atan(r); // 求出最新比例覆盖点的rX double rDistortedX = horizontalStrength * theta / r; // 求出最新比例覆盖点的rY double rDistortedY = verticalStrength * theta / r; // 求出当前这个点使用原来哪个点映射 double dstX = cx + rDistortedX * dx * cx; double dstY = cy + rDistortedY * dy * cy; // 给map赋值 mapX.at<float>(y, x) = static_cast<float>(dstX); mapY.at<float>(y, x) = static_cast<float>(dstY); } } } cv::remap(srcMat, dstMat, mapX, mapY, cv::INTER_LINEAR); } #endif #if 1 // 使用径向畸变 { // 这里a永远是长边，长边是纵向的 { int cols = srcMat.cols; int rows = srcMat.rows; double horizontalStrength = 1.0f; double verticalStrength = 1.0f; double zoom = 1.0; int cx = cols / 2; int cy = rows / 2; for(int x = 0; x < cols; x++) { for(int y = 0; y < rows; y++) { // 先求的范围内的点离中心点的偏移比例 double dx = (x - cx) * 1.0f / cx; double dy = (y - cy) * 1.0f / cy; // 求得中心点的距离 double distance = sqrt(dx * dx + dy * dy); // 缩放半径 double r = distance / zoom; // 后面除0操作，这里防止为0 if(r == 0) { r = 1e-6; } // 求出角度 double theta = atan(r); // 求出最新比例覆盖点的rX double rDistortedX = horizontalStrength * theta / r; // 求出最新比例覆盖点的rY double rDistortedY = verticalStrength * theta / r; // 求出当前这个点使用原来哪个点映射 double dstX = cx + rDistortedX * dx * cx; double dstY = cy + rDistortedY * dy * cy; // 给map赋值 mapX.at<float>(y, x) = static_cast<float>(dstX); mapY.at<float>(y, x) = static_cast<float>(dstY); } } } cv::remap(srcMat, dstMat, mapX, mapY, cv::INTER_LINEAR); } #endif cv::imshow("dstMat", dstMat); while(true) { cv::waitKey(0); } #endif }

工程模板v1.73.0

入坑

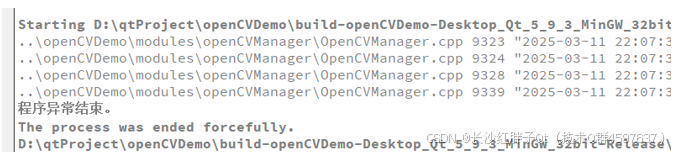

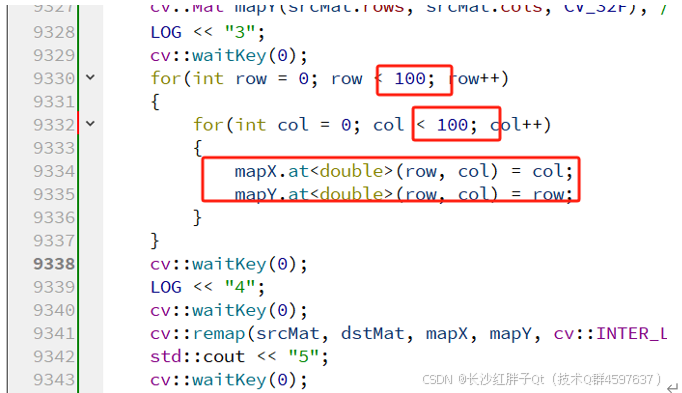

入坑一：map1和map2映射崩溃

问题

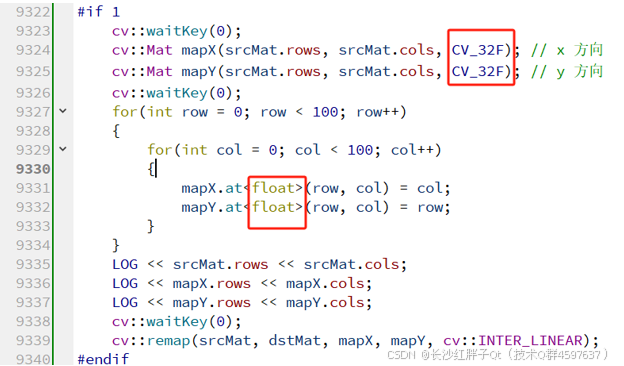

映射崩溃，图是100x100，那么坐标x和y都是099，099，但是运行崩溃。

  

原因

定位到remap奔溃，发现map的类型是float不是double。

解决
