前言
统一建模语言（UML, Unified Modeling Language）是面向对象软件开发中不可或缺的建模工具，它提供了一套标准化的图形表示方式，用于描绘软件系统的结构与行为。随着软件工程的发展，UML自身也经历了多个版本的演进，每一次更新都体现了对建模需求的更深刻理解与适应。而UML图本身，又可以根据建模角度的不同划分为静态图与动态图，各自承担不同的建模职责，协同描述系统的完整蓝图。
本文将从UML的版本变化谈起，详细阐述UML图的分类及其作用，并对静态图与动态图进行深入剖析，以帮助读者全面理解UML的价值及其在软件开发过程中的重要意义。
1 UML的版本演变
UML最早由Grady Booch、Ivar Jacobson和James Rumbaugh三位面向对象建模大师在1990年代中期提出，他们整合了Booch方法、OOSE和OMT三种方法，形成了最初的UML。1997年，UML 1.0由Object Management Group（OMG）正式接收并标准化，从此UML成为全球范围内统一的建模语言。
1.1 UML 1.x阶段：统一的开始
UML 1.0的推出标志着面向对象建模方法的融合。在这一阶段，UML主要侧重于建模语言的表达能力，提供了基本的图形化工具，如用例图、类图、顺序图等。但由于结构不够清晰，语义规范不够严格，导致在实际应用中存在一定的困扰。
后续的1.1、1.3、1.4版本逐步修复了早期版本中的一些问题，对元模型进行了优化，也增强了与开发工具的集成能力。然而，UML 1.x整体上依旧偏重于表达模型，而缺乏系统性的扩展机制与形式化支持。
1.2 UML 2.x阶段：功能的扩展与深化
2003年，OMG发布了UML 2.0，这是一个重要的转折点。UML 2.0不仅重构了元模型，还引入了更多种类的图形、增强了动态图的表现力，并支持模型驱动开发（MDD）的需求。
之后，UML 2.1至2.5逐步修订语法规范，引入了Profile机制以支持领域建模，提升了可扩展性。UML 2.x系列提供的建模能力更加强大、精细，支持从需求分析到设计、实现的全生命周期建模，成为现代软件工程中建模工具的主流选择。
2 UML图的分类概述

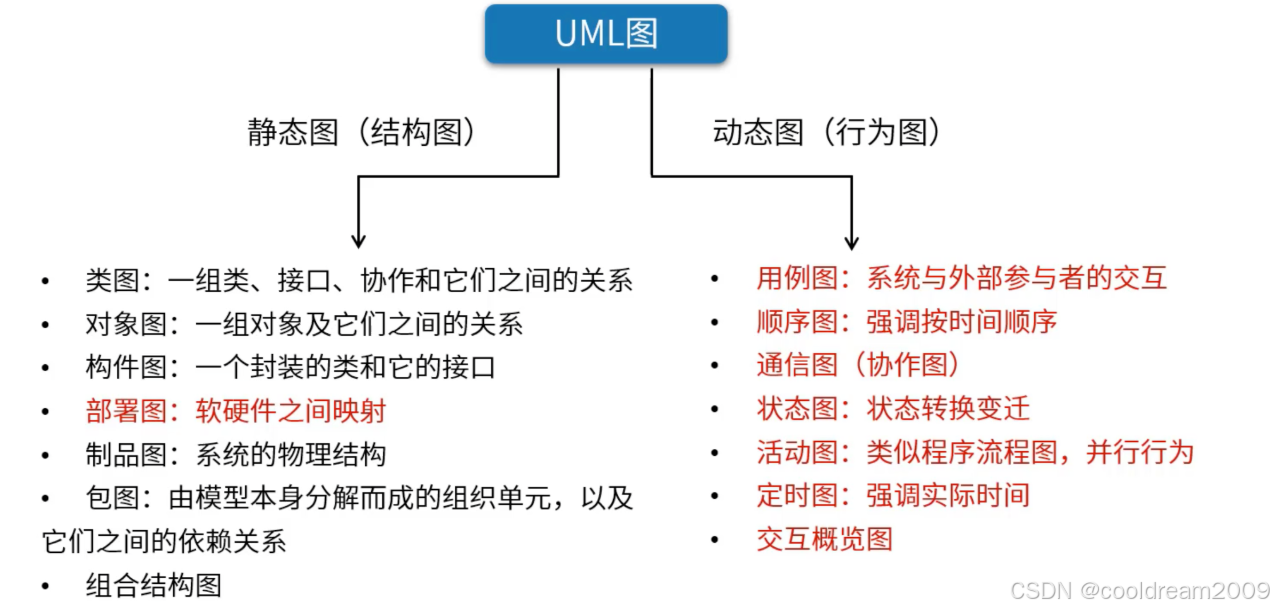

UML图可根据系统的"结构"与"行为"两个维度划分为两大类：静态图（也称结构图）与动态图（也称行为图）。这种分类方式有助于从不同视角理解系统，建立完整的系统模型。
静态图关注的是系统中各个组成部分的结构关系，即"系统是由哪些元素组成的，它们之间是什么关系"。而动态图则用于表示系统中各元素在运行过程中的动态交互，关注"系统在运行时的行为与状态变化"。
3 UML静态图详解
静态图的主要任务是描述系统结构，是系统设计阶段的基础。它们有助于开发者理解系统模块、组件、类之间的关系，从而合理划分职责、确定依赖。
3.1 类图（Class Diagram）
类图是最常用、最核心的UML图，用于展示系统中的类、接口及其之间的关系，如继承、关联、依赖、实现等。通过类图，开发者可以清晰地看到系统的静态结构，了解各个类的属性和操作，以及它们之间的连接方式。
类图不仅是面向对象设计的基础，也为代码实现提供了蓝图。在大型系统开发中，合理的类图设计能够显著提升系统的可维护性和可扩展性。
3.2 对象图（Object Diagram）
对象图是类图的一个实例化视图，用于描述某一时刻系统中对象的具体状态及其间的链接。它常用于调试阶段，帮助开发人员理解实例间的实际关系。
对象图和类图的关系类似于对象与类的关系。通过对象图可以检验类图中设计的合理性和一致性。
3.3 组件图（Component Diagram）
组件图用于描述系统中各个组件（例如：服务、模块、库）之间的依赖关系，主要用于软件的物理架构建模。在分布式系统或大型平台开发中，组件图有助于分析部署结构和接口依赖。
3.4 部署图（Deployment Diagram）
部署图描述系统在硬件层面的部署结构，包括各节点（服务器、客户端等）及其之间的通信路径。它展示的是运行时的物理视图，对系统部署、性能分析、安全性评估有重要意义。
3.5 包图（Package Diagram）
包图用于展示类、组件等元素的逻辑组织结构。通过包的划分，可以对系统进行分层、分区管理，提升系统的模块化程度。
3.6 复合结构图（Composite Structure Diagram）
复合结构图强调类或组件的内部结构，主要用于描述部件的组合关系及通信机制。在建模面向组件的系统或嵌入式系统时尤其有用。
4 UML动态图详解
动态图用于展示系统运行时的行为、状态变化与交互模式，是描述系统逻辑与流程的关键工具。
4.1 用例图（Use Case Diagram）
虽然很多资料中将用例图归为静态图，但实际上它更关注用户与系统之间的交互，因此在本节中归为动态图。用例图通过"角色+用例"来展现系统功能点及其对外暴露的行为，是需求分析阶段的核心工具。
通过用例图，开发团队能够清晰地识别用户需求，为后续设计提供指引。
4.2 顺序图（Sequence Diagram）
顺序图用于展示对象之间按照时间顺序的消息传递，是描述交互行为的最常用图形之一。它强调时间线上的消息流，非常适合用于建模用例实现流程。
顺序图不仅能够清晰表现对象的协作顺序，也有助于分析业务流程的完整性与正确性。
4.3 活动图（Activity Diagram）
活动图描述系统中的控制流和数据流，类似流程图，常用于展示业务逻辑、工作流和算法步骤。它特别适合用于建模操作流程、条件分支与并发控制。
在需求分析与设计中，活动图常被用于细化用例描述或辅助实现逻辑的推导。
4.4 状态图（State Machine Diagram）
状态图主要描述对象在生命周期中的状态转移及触发事件。它适用于状态驱动的对象，如订单、工作流任务、网络协议等。
状态图对于理解系统响应事件的行为非常关键，在嵌入式系统、控制系统等领域应用广泛。
4.5 通信图（Communication Diagram）
通信图（也称协作图）与顺序图类似，主要描述对象间的消息交换，但强调的是结构上的关系而非时间顺序。适合用于分析系统组件之间的协作关系。
4.6 定时图（Timing Diagram）
定时图用于精确描述对象状态随时间变化的模式，强调时间精度，常用于实时系统的建模。它可以显示对象或系统状态与时间之间的对应关系，便于识别时序性错误或性能瓶颈。
5 静态图与动态图的协同作用
在实际的软件开发过程中，单靠某一类图很难完整描绘系统全貌。静态图提供结构性的蓝图，而动态图则补充运行时的动态行为，两者相辅相成。
例如，在开发一个订单管理系统时，可以通过用例图识别用户操作，通过类图定义订单、商品等类的结构，通过顺序图描述下单流程，通过状态图管理订单状态变化。如此，系统的结构与行为得以有机统一，减少理解偏差，提高开发效率。
结语
UML作为现代软件工程的核心建模工具，随着版本的演进不断适应新的开发模式与系统复杂度。通过掌握静态图与动态图的各类图形及其功能，开发者不仅可以更清晰地分析需求、设计架构，还能在沟通、协作、文档编制等方面大大提高效率。
建模不仅仅是一种技术手段，更是一种思维方式。唯有理解每一张UML图的用途与背后的建模哲学，才能真正发挥UML在软件开发过程中的巨大价值。
