Web前端入门第 36 问：多图细说 CSS grid 网格布局（一）父元素容器相关属性

grid 网格布局与 flex 弹性盒子布局一样，都需要控制 容器 跟 子元素 的样式才能做出想要的效果，部分场景只控制 容器 样式也行。

grid 样式属性

一大堆 属性 来袭~~

与网格相关的 CSS 属性有一大堆，毕竟要同时控制行和列（行、列也被称为 网格轨道 grid track）。

容器（父元素）相关的 CSS 属性

display: grid 设置容器为网格布局。
grid-template-columns 设置列宽（可固定、百分比、fr 单位或函数）。
grid-template-rows 设置行高。
grid-template-areas 通过命名区域定义布局结构。
grid-template 简写属性： grid-template-rows 、 grid-template-columns 与 grid-template-areas。
column-gap 设置列间距。
row-gap 设置行间距。
gap 简写属性：column-gap、row-gap。
grid-auto-columns 设置隐式创建（超出定义列）的列宽。
grid-auto-rows 设置隐式创建（超出定义行）的行高。
grid-auto-flow 控制自动放置子元素的流向。
grid 简写属性，可同时设置显式网格属性 grid-template-rows 、 grid-template-columns 和 grid-template-areas，隐式网格属性 grid-auto-rows 、 grid-auto-columns 和 grid-auto-flow。
justify-items 控制所有子元素在 行方向 的对齐方式（默认 stretch）。
align-items 控制所有子元素在 列方向 的对齐方式（默认 stretch）。
justify-content 当网格总宽度小于容器时，控制整体水平对齐。
align-content 当网格总高度小于容器时，控制整体垂直对齐。

子元素相关的 CSS 属性

grid-column 设置子元素占据的列范围（简写属性）。
grid-row 设置子元素占据的行范围。
grid-area 指定子元素属于哪个命名区域或简写位置。
justify-self 覆盖容器的 justify-items，控制单个子元素的行对齐。
align-self 覆盖容器的 align-items，控制单个子元素的列对齐。
order 调整子元素的显示顺序（类似 Flexbox）。
z-index 控制子元素的层叠顺序。

grid 相关的函数/单位

fr 剩余空间分配单位（类似 Flexbox 的 flex-grow）。
repeat() 重复设置轨道（行/列）。
minmax() 设置轨道（行/列）尺寸范围。
fit-content() 将给定大小夹紧为可用大小。
auto-fit/auto-fill 自动填充轨道（响应式布局常用）。

第一式：容器

本文中的默认代码，所有 grid 属性都是在此基础上增加：

<div class="box">
  <div class="item">1</div>
  <div class="item">2</div>
  <div class="item">3</div>
</div>
<style>
  .box {
    flex: 0 0 auto;
    position: relative;
    font-size: 20px;
    margin: 20px 0;
    width: 400px;
    height: 280px;
    border: 2px solid #ff4757;
  }
  .box .item {
    border: 2px solid rgba(0,255,0,1);
    width: 40px;
    height: 40px;
  }
</style>

display: grid 让容器变身为网格布局

与 flex 一样，网格布局也是从 display 开始， display 作用就是控制元素显示方式，使用率位居第二。

.box {
  display: grid;
}

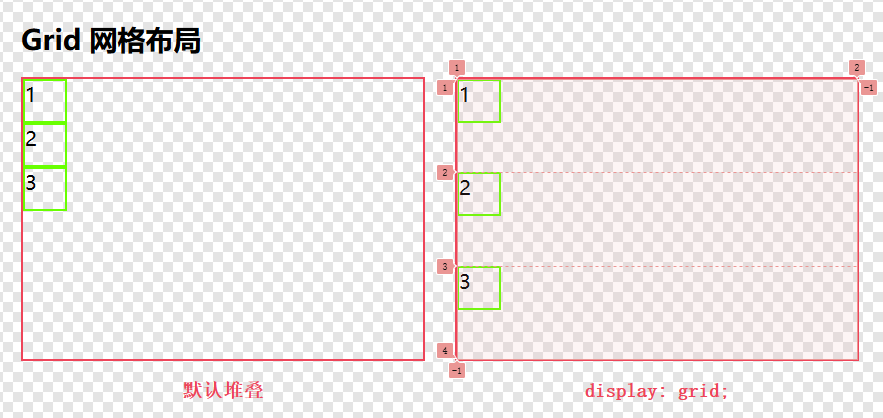

显示效果：

注意第二个盒子看红色虚线，这个是 Chrome 浏览器的辅助显示 grid 网格线，就是 display: grid 将盒子分为了网格。

控制网格行/列大小

默认情况网格的行和列都是 auto，即自动分配容器空间。

grid-template-columns 设置列的大小。
grid-template-rows 设置行的大小。

使用固定像素值：

.box {
  grid-template-columns: 130px 130px 130px;
  grid-template-rows: 80px 80px 80px;
}

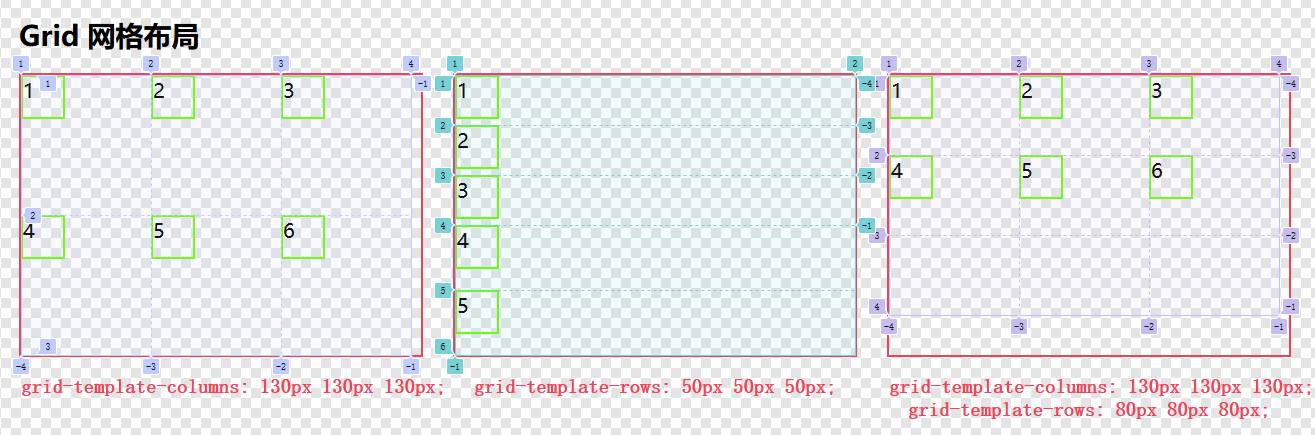

显示效果：

fr 单位：

fr 表示空间等份，fr 的值是相对于容器的可用空间计算得出，可食用浮点数值，比如 0.5fr。

.box {
  grid-template-columns: 1fr 1fr 1fr;
  grid-template-rows: 1fr 1fr 1fr;
}
.box {
  grid-template-columns: 20% 80px 1fr;
}

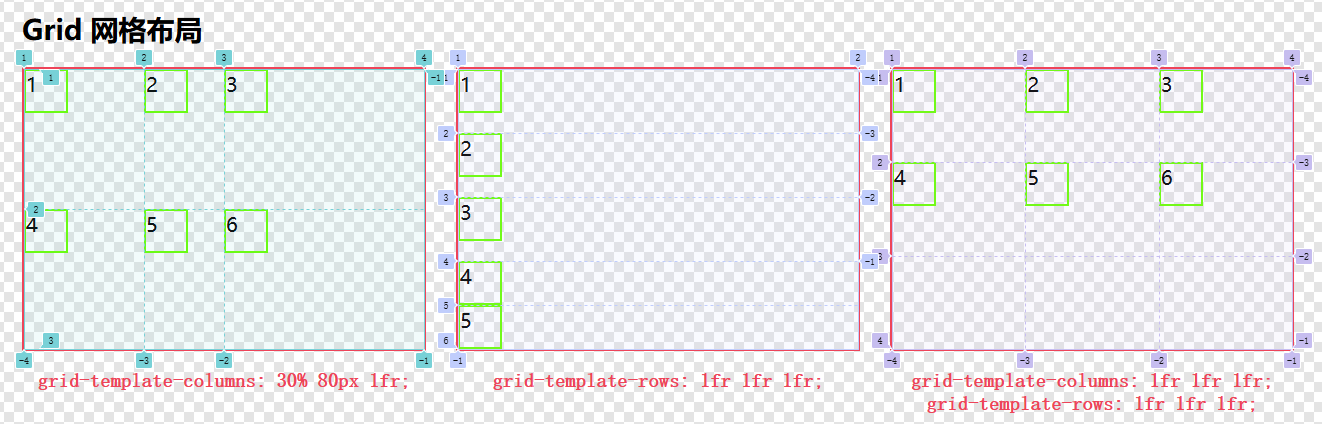

以上代码将容器横向列分成 3 等分，纵向行也分成 3 等分，grid 网格很聪明，如果子元素太多，会自动调整，如下图第二项：

除了以上使用的单位，其他 CSS 的单位也支持，比如百分比、em、vw 等，单位也可以混着使用，比如下图第一项：

使用 repeat() 函数

如果有 10 列等分的子元素，是不是要写 10 个 1fr ？

懒惰使科学进步，重复工作交给 repeat() 函数，如下：

grid-template-columns: repeat(3, 1fr); /* 表示 3 列等分 */
grid-template-columns: repeat(20, 1fr); /* 表示 20 列等分 */
grid-template-columns: 50px repeat(4, 1fr) 50px; /* 表示第一列 50px 接着重复 4 个等分的列，最后再跟一个 50px 列 */
grid-template-columns: repeat(2, 50px 1fr) 100px; /* 表示重复 2 次 50px 1fr ，最后一个列 100px */

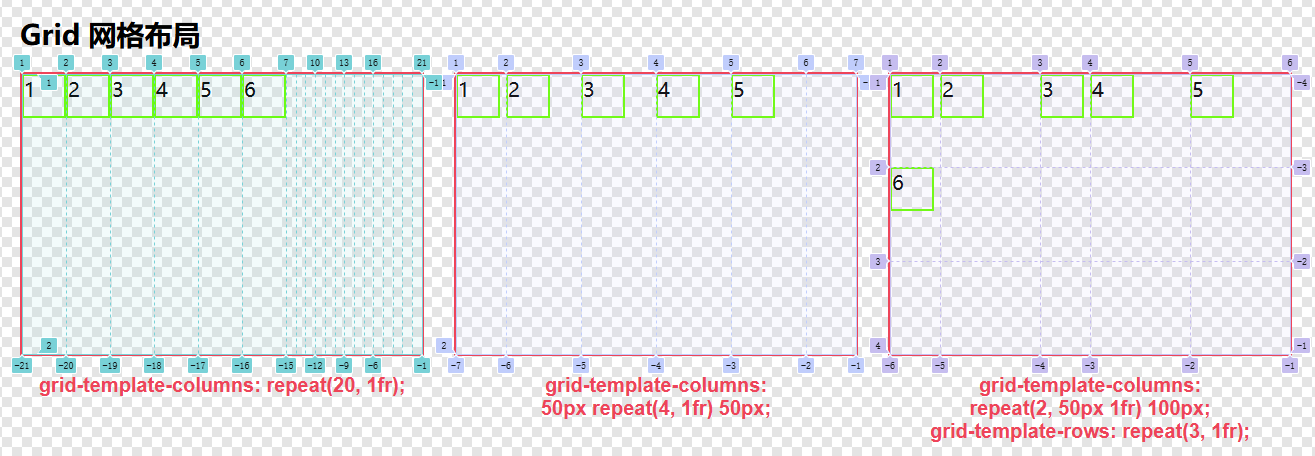

fr 单位等分的空间如果不足以放下子元素内容，则会优先满足子元素大小，比如下图第一项：

repeat()关键字：

auto 与 1fr 等效，表示等分空间。
auto-fill 有剩余空间会使用空行/列占位。
auto-fit 有剩余空间会拉伸现有行/列填充空间。
max-content 列宽由单元格内最长文本决定。
min-content 列宽由内容最小宽度决定。

使用方式如下：

grid-template-columns: repeat(3, auto); /* 效果与 repeat(3, 1fr) 相同 */
grid-template-columns: repeat(auto-fill, minmax(100px, 1fr)); /* 自动填充列，每列最小 100px，最大 1fr */
grid-template-columns: repeat(auto-fit, minmax(100px, 1fr)); /* 自动适应列，每列最小 100px，最大 1fr */
grid-template-columns: repeat(3, max-content); /* 列宽由单元格内最长文本决定 */
grid-template-columns: repeat(3, min-content); /* 列宽由内容最小宽度决定 */

auto-fill 与 auto-fit 差异：容器空间过剩时，auto-fill 会创建额外的空行/列，而auto-fit会拉伸现有行/列填充空间。

max-content 与 min-content 差异： max-content 会尽可能用多的把内容放下（尽量放在一行中），min-content 会用尽可能少的空间存放内容。

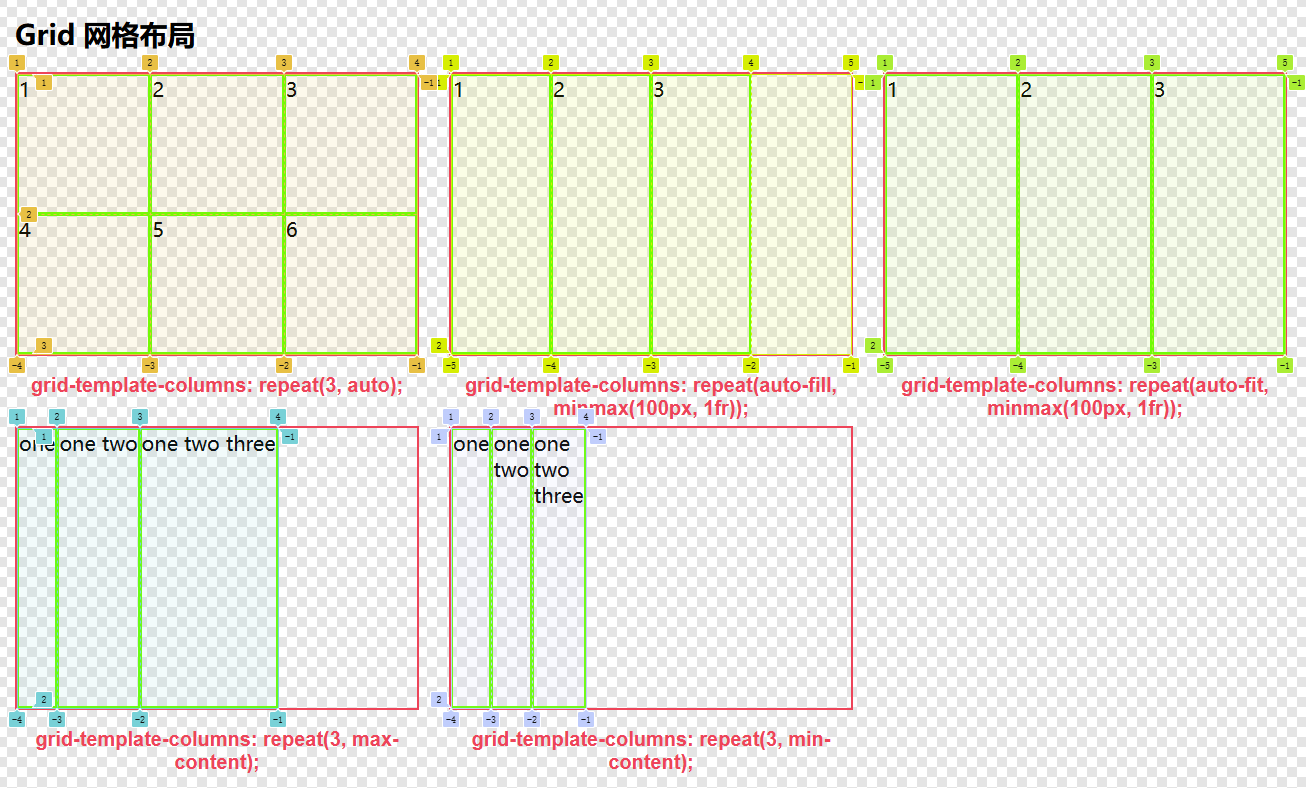

效果如下：

注意：本例中取消了子元素的宽高设置。

使用 minmax() 函数

此函数包含两个参数，最小值 和 最大值，一般用于响应式布局，控制子元素最大宽度和最小宽度，使用方法参考上图。

此函数也可以单独使用，比如：

grid-template-columns: minmax(20px, auto) 1fr 1fr;

使用 fit-content() 函数

计算规则：min(最大尺寸, max(最小尺寸, argument))

首先用传入的 参数 与子元素的 最小尺寸 比较，取两者 最大值；

再用比价出的 最大值 与子元素的 最大尺寸 比较，取 最小值。

grid-template-columns: fit-content(80px) 1fr; /* 第1列自适应但不超过80px，第2列占剩余空间 */
grid-template-columns: repeat(3, fit-content(80px)); /*  第1、2、3列自适应但不超过80px */

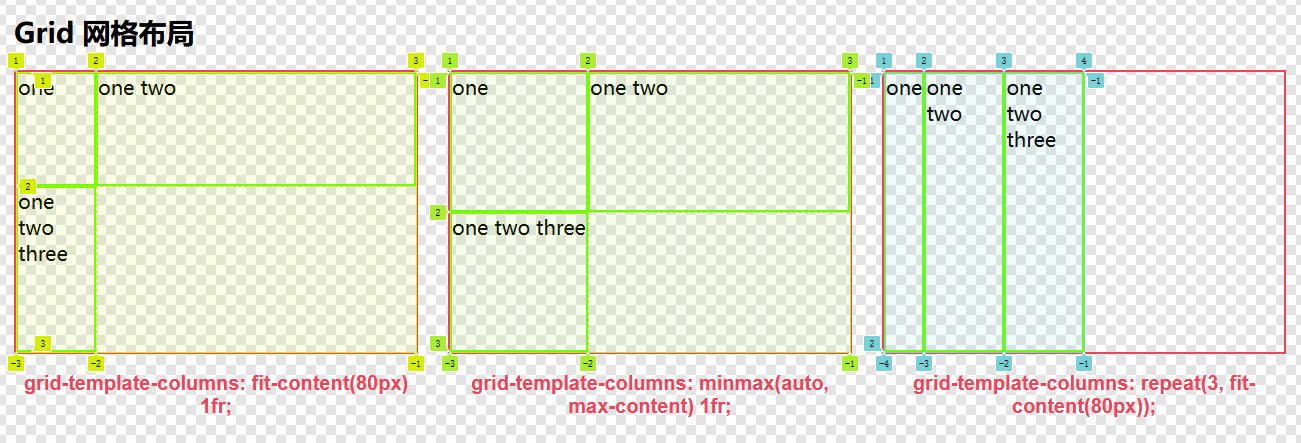

效果如下：

grid-template-areas 设置网格区域

此属性的作用就是划地盘，老大（容器盒子）划分网格区域地盘命名，然后马仔（子元素）使用 grid-area 来插旗说某个地盘是谁的。

grid-template-areas 需要结合 grid-area 使用，使用方法如下：

.box {
  display: grid;
  grid-template-areas:
      "A A A"
      "B C C"
      "B D D"; /*区域划分为 三行 三列（A的地盘占了整个第一行，B占了第二行和第三行的第一列，C占了第二行剩余空间，D占了第三行剩余空间）*/
  grid-template-columns: repeat(3, 1fr); /* 指定容器分为 3 等分 */
  grid-template-rows: repeat(3, 1fr); /* 指定容器分为 3 等分 */
}
.box .item {
  border: 2px solid rgba(0,255,0,1);
}
.box .item:nth-child(1) {
  grid-area: A; /* 第 1 个子元素说它要 A 地盘 */
}
.box .item:nth-child(2) {
  grid-area: B; /* 第 2 个子元素说它要 B 地盘 */
}
.box .item:nth-child(3) {
  grid-area: C; /* 第 3 个子元素说它要 C 地盘 */
}
.box .item:nth-child(4) {
  grid-area: D; /* 第 4 个子元素说它要 D 地盘 */
}

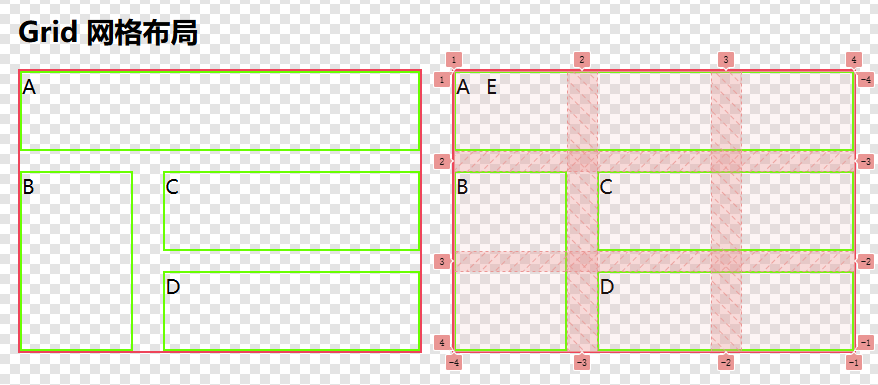

如果这时候再来个马仔 E 说它也要 A 地盘怎么办？嘿...老大就会说那你也去 A 地盘站着吧~~，然后 A 和 E 就叠加在一起了，如下图二：

.box .item:nth-child(5) { /* 第 1 、5 子元素同时要 A 地盘 */
  grid-area: A;
  padding-left: 30px;
}

效果：

可使用 . 来标记未命名区域，表示这地方是无主的，谁都不能占用，比如：

.box {
  grid-template-areas:
    "a a ."
    "a a ."
    ". b c";
}

以上代码 第一行 、 第二行 最后一列 及 第三行 第一列 都是未命名区域，

grid-template 简写属性

使用关键字 none：

grid-template: none;

同时设置行/列，需注意必须同时设置两个值，指定一个值是无效的。

grid-template: 100px 1fr / 50px 1fr;

/* 等价于 */

grid-template-rows: 100px 1fr;
grid-template-columns: 50px 1fr;

使用 grid-template 划分地盘：

grid-template:
  "a a a" 20%
  "b b b" auto;

/* 等价于 */
grid-template-rows: 20% auto;
grid-template-columns: none;
grid-template-areas:
    "a a a"
    "b b b";

使用 grid-template 设置所有属性：

grid-template:
  "A A A" 1fr
  "B C C" 1fr
  "B D D" 1fr
  / 1fr 1fr 1fr;

/* 等价于 */
grid-template-rows: 1fr 1fr 1fr;
grid-template-columns: 1fr 1fr 1fr;
grid-template-areas:
    "A A A"
    "B C C"
    "B D D";

还可定义 行线命名，具体使用方法需结合子元素 grid-row 来使用，后文再看，使用方法如下：

grid-template:
  [header-left] "head head" 30px [header-right]
  [main-left] "nav  main" 1fr [main-right]
  [footer-left] "nav  foot" 30px [footer-right]
  / 120px 1fr;

定义行列间距

使用 column-gap 定义列间距，使用 row-gap 定义行间距，让子元素别离太近，有点边界感：

它俩都可食用所有 CSS 支持的单位~

.box {
  column-gap: 30px;
  row-gap: 20px;
}

效果：

使用 gap 属性合并行列间距，以下代码与上面等效：

.box {
  gap: 20px 30px;
}

gap: 20px 只有一个值时，表示行列间距都为 20px。

设置隐式行列大小

什么是隐式行列大小：

grid-template-columns 声明的是显示的列大小，grid-auto-columns 声明的是隐式行列大小。

所谓显示就是明确看得到的列结构，而隐式就是没有明确声明的列大小。

比如：

.box {
  display: grid;
  grid-template-areas: "A A A A";
  grid-template-columns: 40px 1fr 50px; /* 显式 3 列 */
  grid-auto-columns: 100px; /* 隐式列宽 100px */
}

表格声明了 4 列，但只显式声明了前 3 列宽度，第 4 列隐式声明了宽度为 100px。

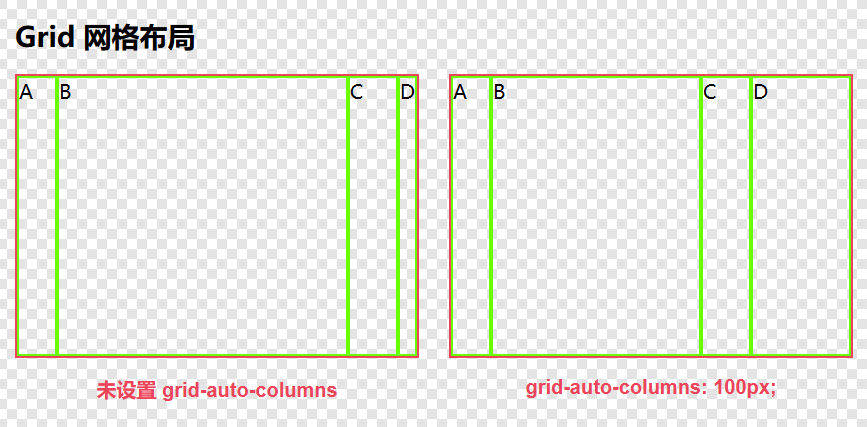

看下图左右两个容器的最后一个子元素 D 区别：

grid-auto-rows 用法与 grid-auto-columns 一致，都是用于隐式声明。

可使用关键字或函数设置隐式声明：

grid-auto-rows: minmax(100px, auto);
grid-auto-rows: fit-content(20%);
grid-auto-rows: min-content max-content auto;

其关含义可参考上文~~

设置子元素的流向

网格布局默认按行排列子元素，可通过 grid-auto-flow 控制自动放置子元素的流向，其值有三个关键字，用法如下：

.box {
  display: grid;
  gap: 10px;
  grid-template-columns: repeat(3, 1fr);
  grid-template-rows: repeat(5, minmax(40px, auto));
}
.box:nth-child(1) {
  grid-auto-flow: row;/* 默认行为 */
}
.box:nth-child(2) {
  grid-auto-flow: column;/* 按列排列子元素 */
}
.box:nth-child(3) {
  grid-auto-flow: dense row;/* 启用"密集填充"模式，尝试填充网格中的空隙 */
  /* grid-auto-flow: dense; 与 grid-auto-flow: dense row; 相同 */
}
.box:nth-child(4) {
  grid-auto-flow: dense column;/* 启用"密集填充"模式，尝试填充网格中的空隙 */
}


.box .item:nth-child(1),
.box .item:nth-child(2) { /* 控制第一个和第二个子元素宽高都占用 2 行 2 列 */
  grid-column: auto / span 2;
  grid-row: auto / span 2;
}

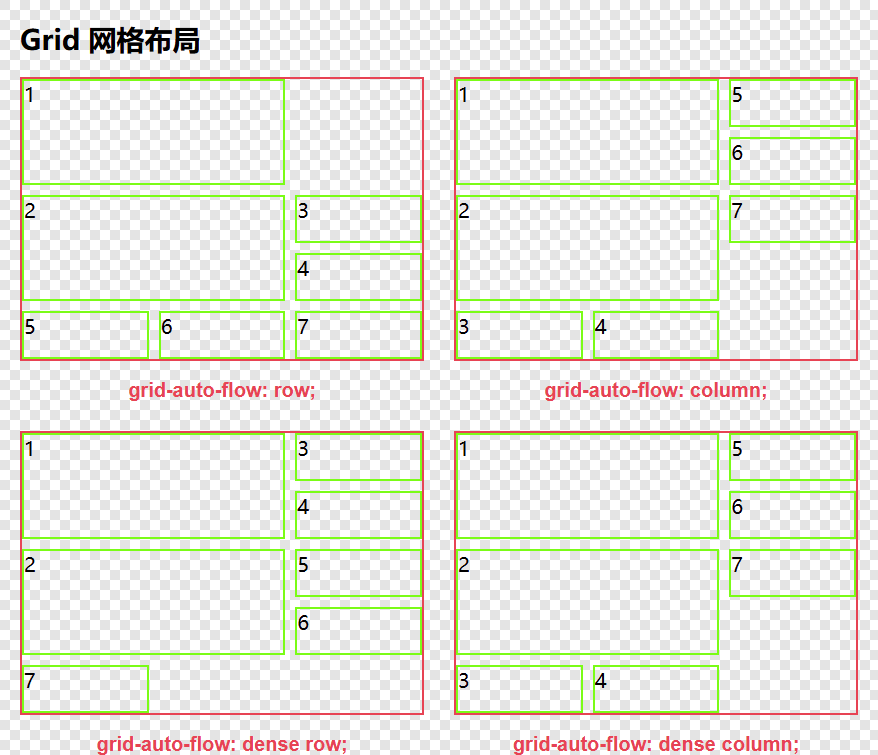

dense 密集模式就是尝试填充网格中的空隙，只要子元素能放得下，就往空隙中塞，比如：

简写属性 grid

用于组合 grid-template-rows、grid-template-columns、grid-template-areas、grid-auto-rows、grid-auto-columns 和 grid-auto-flow。

grid 简写最多覆盖三个属性，无法同时覆盖六个属性！！！

grid 属性值语法规则：

/* <'grid-template'> values */

/* <'grid-template-rows'> /
   [ auto-flow && dense? ] <'grid-auto-columns'>? values */

/* [ auto-flow && dense? ] <'grid-auto-rows'>? /
   <'grid-template-columns'> values */

看以下各种简写：

grid: none; /* 不设置任何属性 */

---

grid: "a" 100px "b" 1fr;

/* 等价于 */

grid-template-rows: 100px 1fr;
grid-template-areas:
  "a"
  "b";

---

grid: [line-name1] "a" 100px [line-name2];

/* 等价于 */

grid-template-rows: [line-name1] 100px [line-name2];
grid-template-areas: "a";

---

grid: "a" 200px "b" min-content;

/* 等价于 */
grid-template-rows: 200px min-content;
grid-template-areas:
  "a"
  "b";

---

grid: 100px / 200px;

/* 等价于 */
grid-template-rows: 100px;
grid-template-columns: 200px;

---

grid: 200px / auto-flow;

/* 等价于 */
grid-template-rows: 200px;
grid-auto-flow: column;

---

grid: 30% / auto-flow dense;

/* 等价于 */
grid-template-rows: 30%;
grid-auto-flow: column dense;

---

grid: repeat(3, [line1 line2 line3] 200px) / auto-flow 300px;

/* 等价于 */
grid-template-rows: repeat(3, [line1 line2 line3] 200px);
grid-auto-flow: column;
grid-auto-columns: 300px;

---

grid: auto-flow / 200px;

/* 等价于 */
grid-auto-flow: row;
grid-template-columns: 200px;

---

grid: auto-flow dense / 30%;

/* 等价于 */
grid-auto-flow: dense; /* 等同于 grid-auto-flow: dense row; */
grid-template-columns: 30%;

---

grid: auto-flow dense 40% / [line1] minmax(20em, max-content);

/* 等价于 */
grid-template-columns: [line1] minmax(20em, max-content);
grid-auto-flow: dense;
grid-auto-rows: 40%;

控制子元素对齐

几个控制对齐的属性与 flex 类似，这里就不多赘述了，可参考前一篇文章 Web前端入门第 35 问：CSS 细说 flex 弹性盒子布局（多图）。

justify-items 控制所有子元素在 行方向 的对齐方式（默认 stretch）。
align-items 控制所有子元素在 列方向 的对齐方式（默认 stretch）。
justify-content 当网格总宽度小于容器时（子元素没撑满时），控制整体水平对齐。
align-content 当网格总高度小于容器时（子元素没撑满时），控制整体垂直对齐。

本例中容器及子元素样式代码：

.box {
  display: grid;
  gap: 10px;
}
.box:nth-child(2n+1) {
  grid-template-columns: repeat(3, 1fr);
  grid-template-rows: repeat(3, 1fr);
}
.box .item {
  border: 2px solid rgba(0,255,0,1);
  width: 40px;
  height: 40px;
}

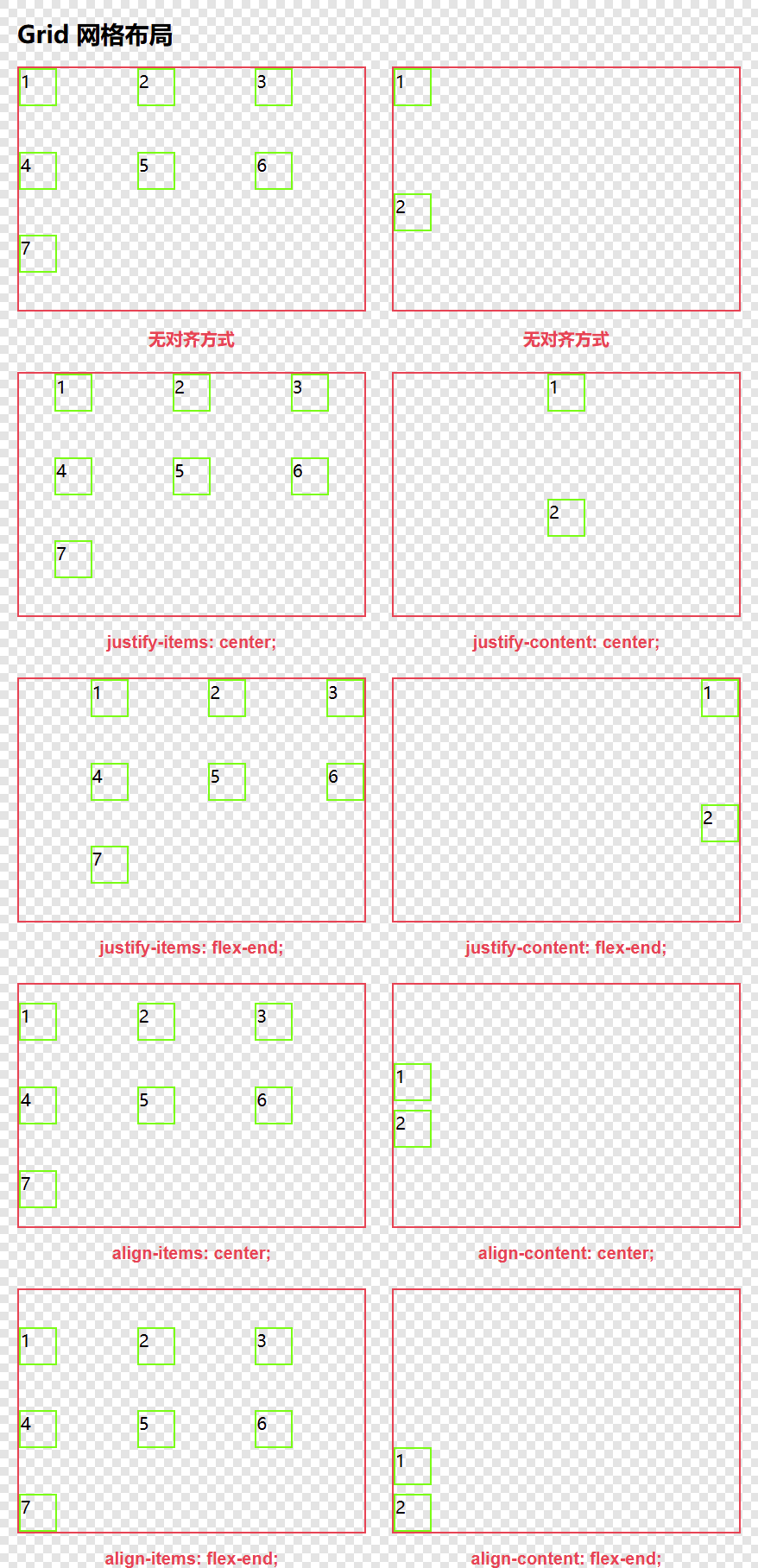

显示效果：

总结

父元素容器相关属性相关的 CSS 本文介绍完毕，作者也跟着学了一遍网格布局，以前似懂非懂的属性，现在嘛多少略知一二了，子元素相关的属性还有一大波，请看下回分解...

grid 布局的规范浏览器基本都是在 2017 年之后才开始支持，所以在使用网格布局时候，如果还要兼容 2017 年之前的浏览器版本，那么网格布局可以放弃了...

参考资料：https://developer.mozilla.org/en-US/docs/Web/CSS/grid
