华为手环6拆解与学习

华为手环6拆解与学习 & 华为手环无法开机交通卡提取方法

背景

这部手环是2021年购入的，NFC版本，闲鱼上100元买下的。这几年一直正常使用着。在使用手环配合的手机一共换了三部，体验上还是原来华为系的手机适配最强，体验最好。小米和荣耀都会出现消息体现不及时等等小问题。NFC版本搭配交通联合卡非常好用，体验比手机上的NFC还要快，最近一年高强度使用中。

可能由于平时经常用手环去碰刷卡机，屏幕老化的较快，上方已经裂出了一个口，防水密闭性应该是无了。而一次洗衣时又没有注意，整个手环都浸入水中。再拿出来过了一段时间，已经无法亮屏了。晒在太阳下后也无法开机，整个寄了。

维修

显然，没有维修的必要了。但是最主要的是里面的交通卡还有点余额。在无法连接手环的前提下，不能在手机上迁移、删卡。只有去华为服务中心进行操作。

到华为服务中心，刚开始接触的一位服务人员实在是迷惑不堪：

我：这台华为手环没法开机，我需要提取里面的交通卡

他：（拿我的手机开始操作，开始找什么应用）

我：你要找什么

他：找华为--服务

我：这是荣耀的手机（分家后的荣耀）

他：那你去荣耀服务中心

我：？但这是华为的手环

他：那你有SN号吗

我：没有，包装扔掉了

他：那没法给你修

我：你最好去问问工程师

（问了一圈）又说可以拆开看主板码

后面取了号，到正式的柜台，柜台上的小姐姐一听就明白了，15分钟处理完毕，拿到服务报告

拿到服务报告后，会发送一个短信到预留的手机号上，在短信内的链接里填写交通卡的账号等等，然后等待受理。第二天就审核通过了，凭一个维修码，在交通卡APP里面提取余额就行。卡是没法迁移的，只能删卡，然后重新充值办理了。

拆解

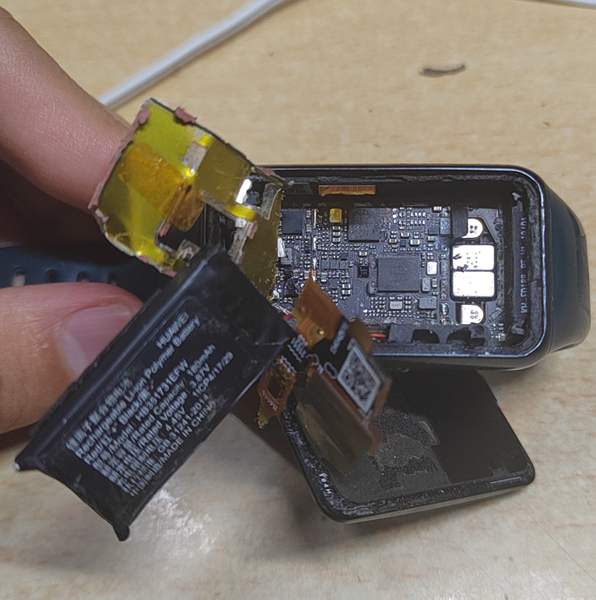

从屏幕开始向下一共可分为五层，第一层是屏幕，第二层是电池，电池占据了大部分空间，第三层是一块金属片，应该是做散热使用。第四层是芯片器件及PCB板，第五层是底层外壳，整体空间相当紧凑。

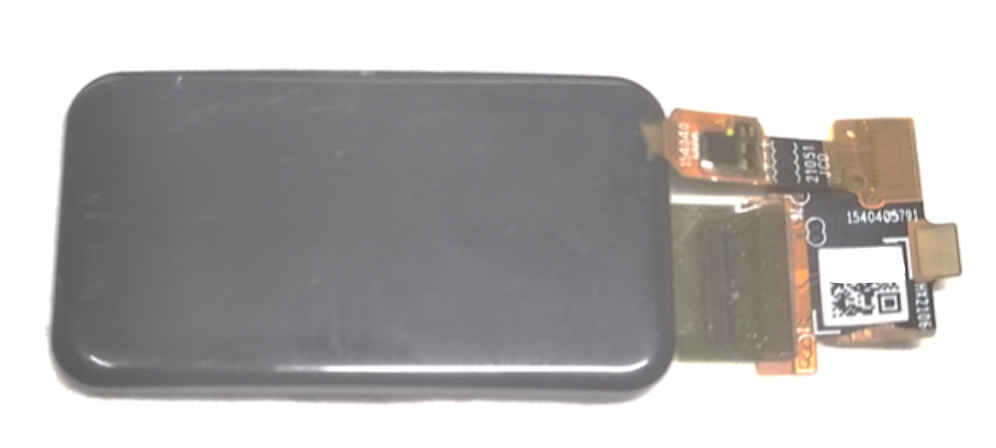

1.47英寸AMOLED全面屏，这块屏幕也是大黑边，用浅色背景挺灾难的。后来华为的手环都变得略宽了一些，屏幕刷新率也有所提升。

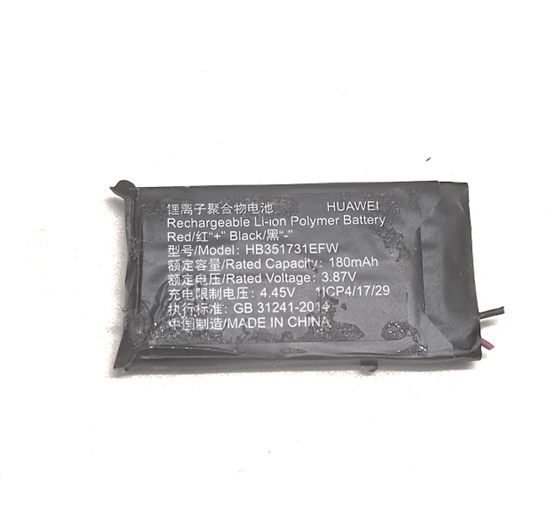

一块180mAh的电池，用到后面大概是5天一充，充电速度也有所下降，尤其是不知道是接触触点还是电池的问题，只有特定的位置才能充的进去电，不然就一直显示充但0%。电池略有鼓包。

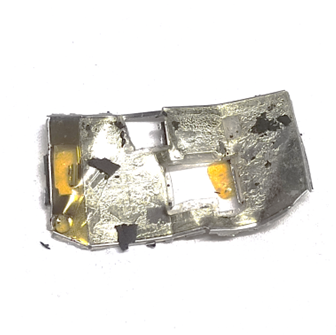

一块金属片，拆下来的时候有所变形。

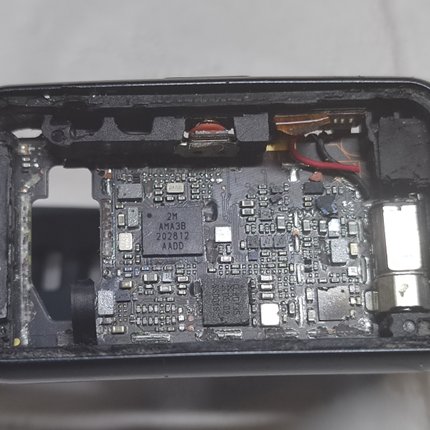

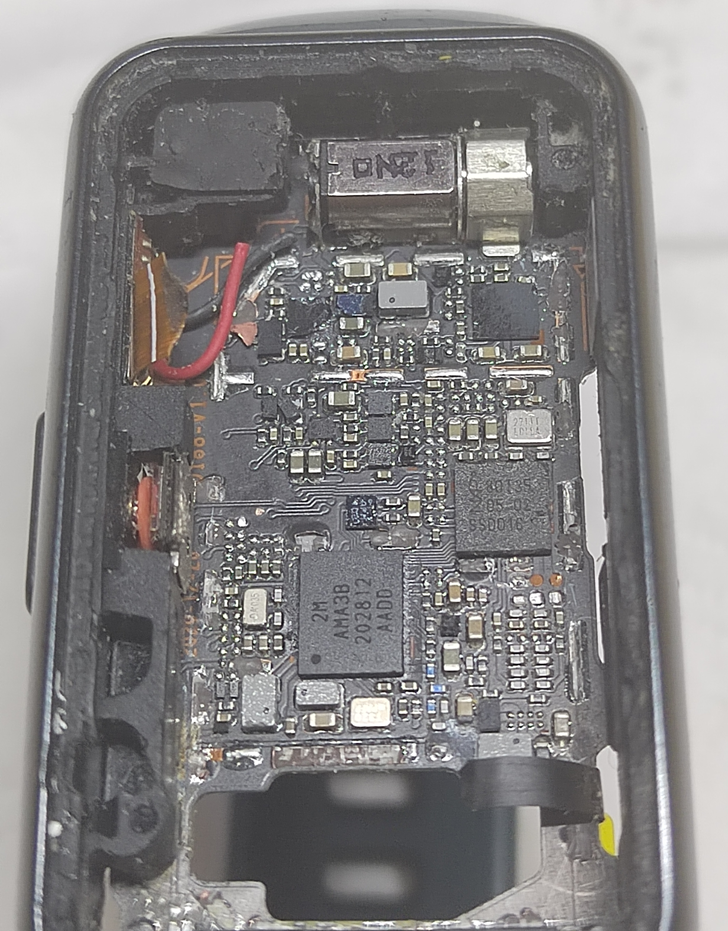

剪断电池就能看到PCB板了，右侧应该是一个震动马达，中间有可见两个芯片，一个上面标有2M AMA38 202812 AADD，猜测AMA38是芯片型号，但是没有找到对应的芯片资料。

另一块写着80135 OS 02 SS0016，也没有找到对应的资料。

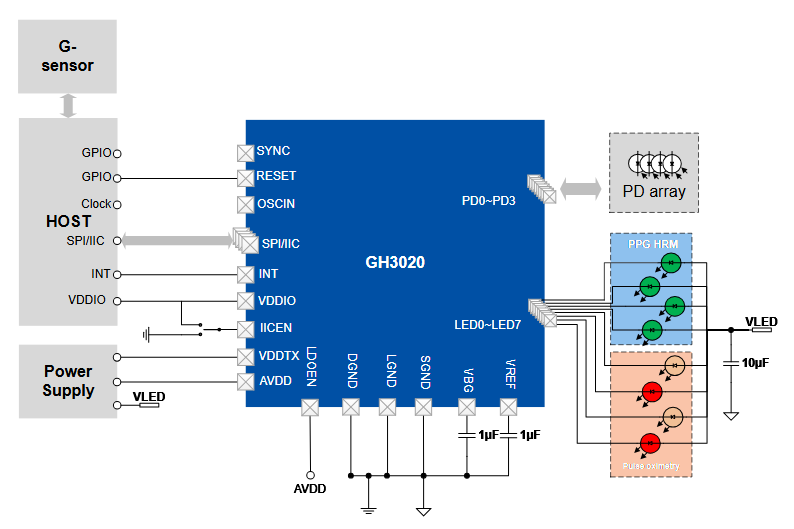

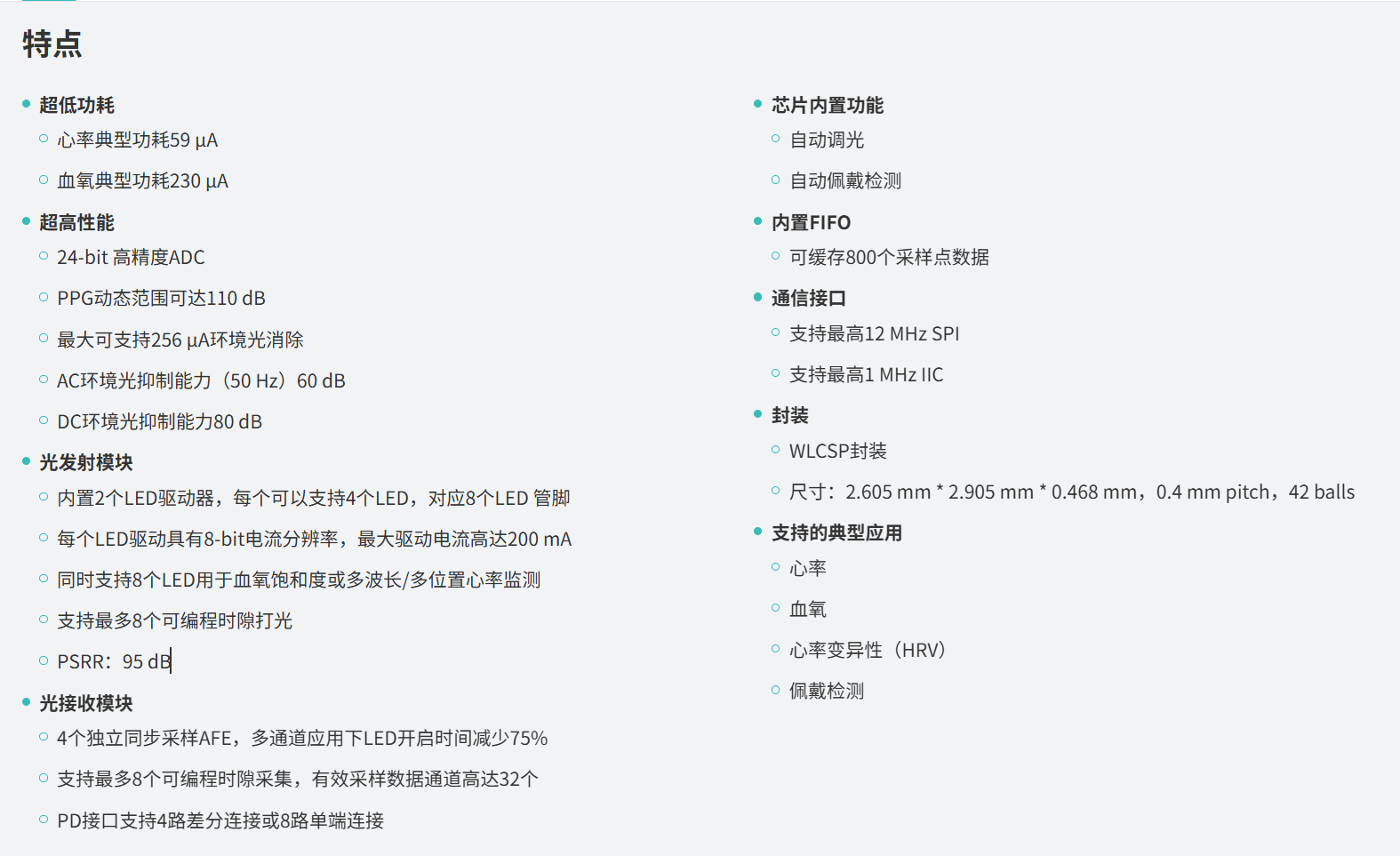

最右上角有一块磨得看不清的，勉强辨认出是goodix，汇顶科技的GH3020，GH3020是一款集成了多通道PPG的健康监测芯片，具备心率（HR）、心率变异性（HRV）和血氧饱和度（SpO2）等监测功能，以及超低功耗、超高精度的特性
https://www.goodix.com/zh/product/sensors/health_sensors/gh3020

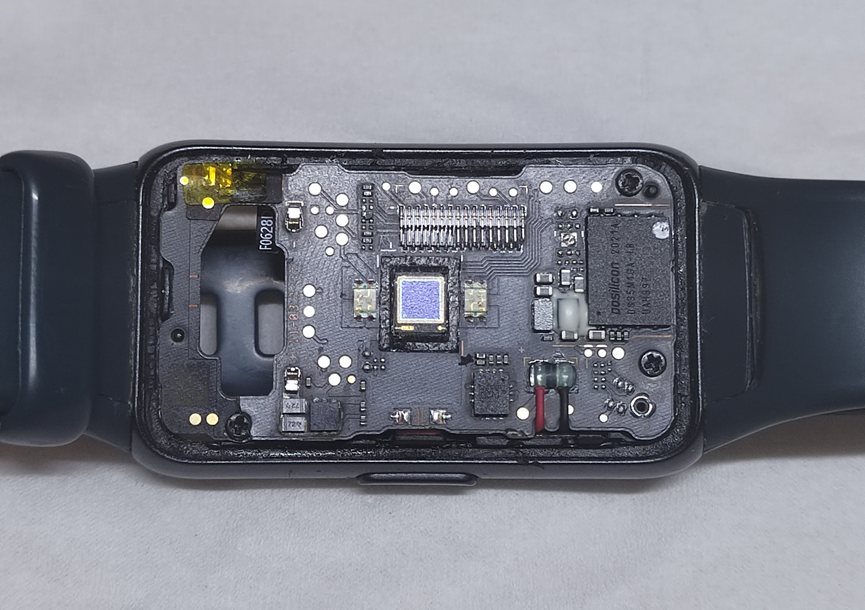

背面有个软排线接口，我拆的方法不对，直接拆坏了orz。可见光学心率传感器，分别用于监测心率和血氧，这块不大懂原理，好像是通过光反射血管的差异来监测出来的。可以看到右侧有一块芯片，这块是SPI NAND Flash就比较清楚了，是东芯半导体的DS35M1GA-IB https://www.dosilicon.com/pro1.html

单芯片设计的串行通信方案，引脚少、封装尺寸小，且在同一颗粒上集成了存储阵列和控制器，并带有内部ECC模块，1.8V，104MHz，1Gb，-40°C~85°C， 8x6mm封装
