SOC-ESP32S3部分：34-xiaozhi-esp32实现源码分析

飞书文档https://x509p6c8to.feishu.cn/wiki/P6Xhw6JtXilaQhkgcpEcAxmynHgxiaozhi-esp32是一个开源项目，采用 MIT 许可证发布，允许任何人免费使用，也可用于商业用途。旨在帮助更多人入门 AI 硬件开发，了解如何将大语言模型应用到实际硬件设备中，适合对 AI 感兴趣的学生和想要探索新技术的开发者，可通过此项目获得宝贵的学习经验。

已实现功能

• 网络连接：支持 Wi-Fi 以及 ML307 Cat.1 4G 网络。
• 按键交互：BOOT 键可用于唤醒和打断操作，支持点击和长按两种触发方式。
• 语音唤醒：具备离线语音唤醒功能，基于 ESP - SR。
• 语音对话：支持流式语音对话，采用 WebSocket 或 UDP 协议。
• 语言识别：支持国语、粤语、英语、日语、韩语 5 种语言识别，借助 SenseVoice。
• 声纹识别：能够识别是谁在喊 AI 的名字，基于 [3D Speaker](https://github.com/modelscope/3D - Speaker)。
• 语音合成与大模型：支持大模型 TTS（火山引擎 或 CosyVoice）和大模型 LLM（Qwen, DeepSeek, Doubao）。
• 自定义配置：可配置提示词和音色，实现自定义角色。
• 记忆功能：具备短期记忆，每轮对话后会自我总结。
• 显示功能：支持 OLED / LCD 显示屏，可显示信号强弱或对话内容，还支持 LCD 显示图片表情。
• 多语言支持：支持多语言（中文、英文）。

代码结构

基于https://github.com/78/xiaozhi-esp32/tree/v1.5.5版本分析

仓库包含多个文件和文件夹，主要结构如下：

.gitignore                    git工程管理文件
CMakeLists.txt                工程cmake构建文件
LICENSE                       MIT License 允许用户自由使用、修改和分发代码，只需在软件或文档中包含原作者的版权声明和许可声明即可。
README.md                     README说明文档_中文
README_en.md                  README说明文档_英文
README_ja.md                  README说明文档_日文
partitions.csv                分区配置文件：16M Flash的分区表，默认选择，可以通过idf.py menuconfig修改，建议选择支持16M的硬件，后续扩展开发和OTA更方便
partitions_32M_sensecap.csv   分区配置文件：32M Flash的分区表
partitions_4M.csv             分区配置文件：4M Flash的分区表
partitions_8M.csv             分区配置文件：8M Flash的分区表
sdkconfig.defaults            idf sdk默认配置,工程目前支持esp32s3和esp32c3两款芯片，只有s3支持唤醒词，基于乐鑫esp-sr实现
sdkconfig.defaults.esp32c3    idf sdk esp32c3默认配置
sdkconfig.defaults.esp32s3    idf sdk esp32s3默认配置
docs/     文档文件，里面包含README文档使用的图片资料，还有一份服务器websocket交互协议
scripts/  脚本文件，包含音频编码测试脚本、烧录调试脚本、版本打包相关脚本
.github/  GitHub Actions 的配置文件（.yaml 格式），用于定义项目的自动化工作流程，例如代码的持续集成（CI），可以在每次代码推送到仓库时自动运行测试、代码检查等任务
main/     主要源码文件夹

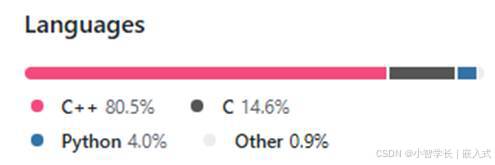

工程主要使用C++语言进行实现，那如何看懂一个C++工程呢？首先要求我们有C++相关的基础，因为我们已经学习过C语言，所以上手C++也会很快，主要是面向对象的特性和C++的一些高级特性即可：

这部分的学习可以参考：https://www.runoob.com/cplusplus/cpp-tutorial.html 进行即可。

你可以快速过一遍，后面配合工程、AI工具进行具体学习。

掌握 C++ 的面向对象编程（OOP）概念。

类和对象

• 类的定义和使用
• 对象的创建和初始化

成员函数

• 成员函数的定义和调用
• 内联函数

构造函数和析构函数

• 默认构造函数
• 参数化构造函数
• 析构函数

访问控制

• 公有（public）、私有（private）、保护（protected）

继承

• 单继承
• 多继承（了解其复杂性）

多态

• 虚函数
• 纯虚函数和抽象类

运算符重载

• 运算符重载的基本概念
• 常见运算符的重载

友元函数和友元类

• 友元函数
• 友元类

模板

• 函数模板
• 类模板

掌握 C++ 的高级主题和最佳实践。

STL （标准模板库）

• 容器（vector, list, map, set）
• 算法（sort, find, for_each）
• 迭代器

异常处理

• try-catch 块
• 自定义异常类

智能指针

• std::unique_ptr
• std::shared_ptr
• std::weak_ptr

RAII （ Resource Acquisition Is Initialization ）

• RAII 原则及其应用

文件操作

• 文件流（ifstream, ofstream, fstream）
• 文件读写操作

多线程编程

• 线程的基本概念
• std::thread
• 同步机制（mutex, lock_guard, unique_lock）

正则表达式

• 正则表达式的基本概念
• 使用 std::regex 进行字符串匹配

C++11/14/17/20 新特性

• auto 关键字
• lambda 表达式

工程类图

看C++工程和看C工程有个不同，那就是我们必须要先了解工程的类图，类图很重要，它可以加速我们熟悉工程架构和代码理解。

系统架构

• 架构设计：通过类之间的继承、组合、依赖关系，了解工程的架构和数据流向。
• 架构风格：判断是分层架构、组件化架构，还是事件驱动模型。

代码理解

• 降低认知成本：图形化展示比阅读代码更直观。
• 关键路径分析：让我们聚焦核心类，忽略辅助类。

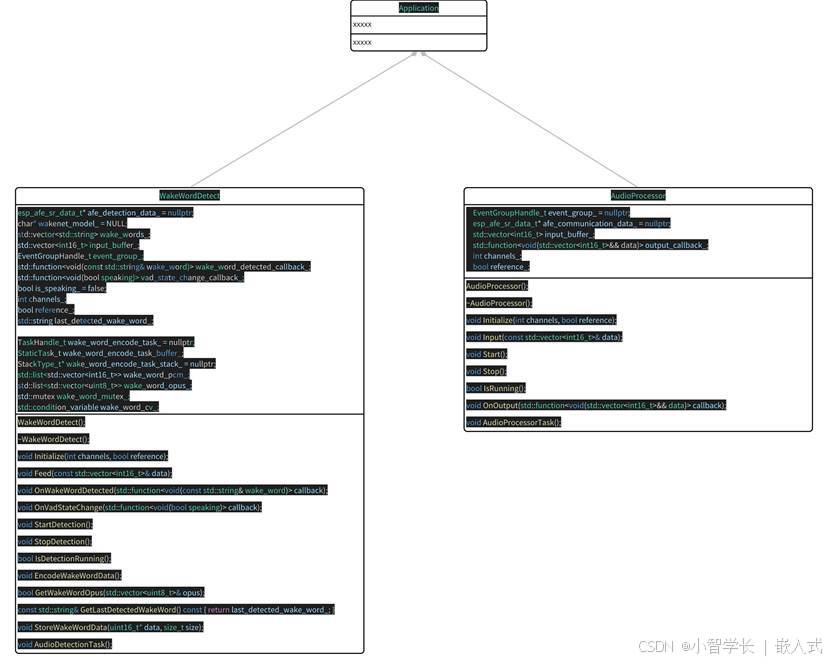

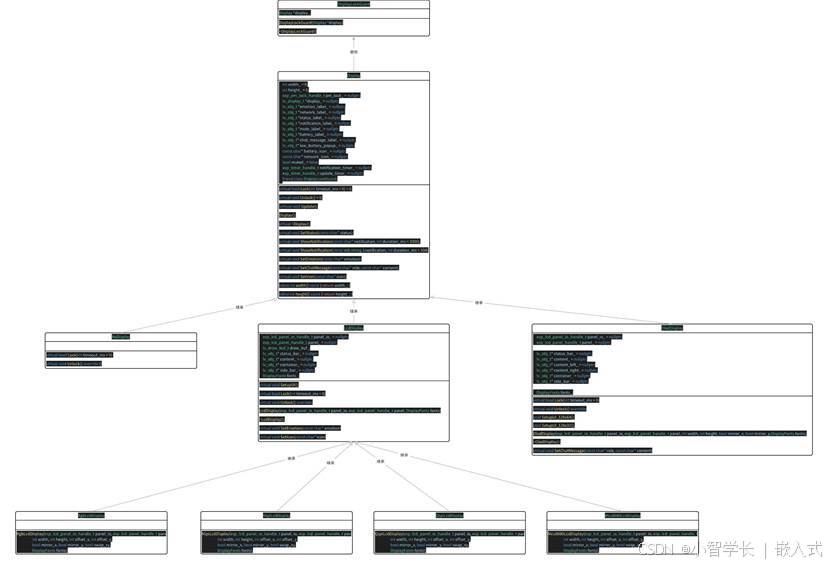

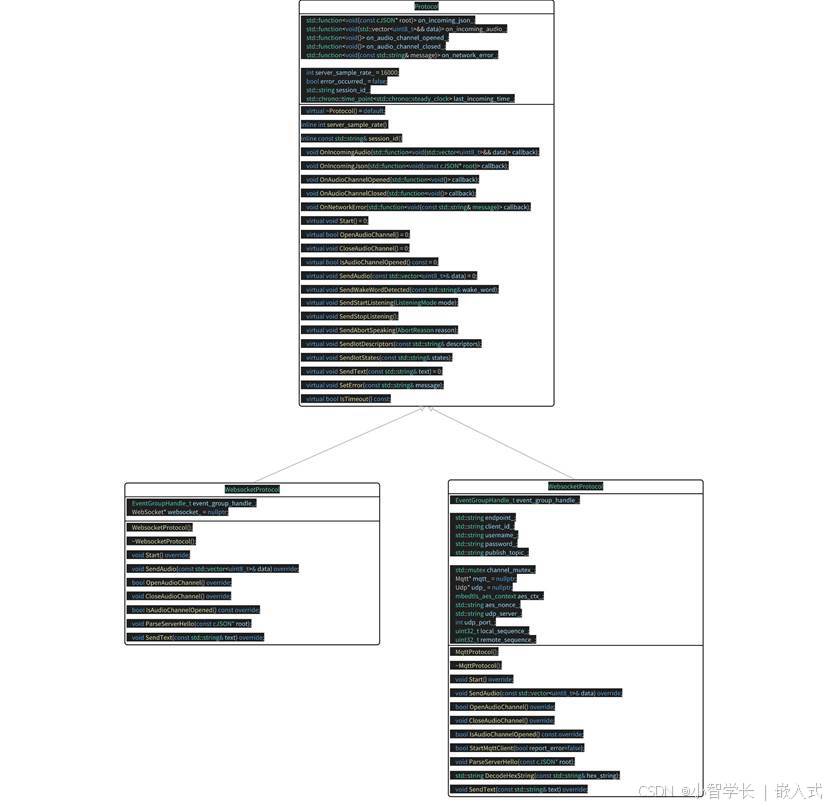

整个工程的类图如下，主要围绕Application Board ThingManager 三个大类进行实现：

Application Board ThingManager 的说明类

1. Application 类作为整个应用程序的核心管理类，负责协调和控制各个功能模块的运行，包含了设备状态管理、音频处理、固件升级、任务调度等功能。

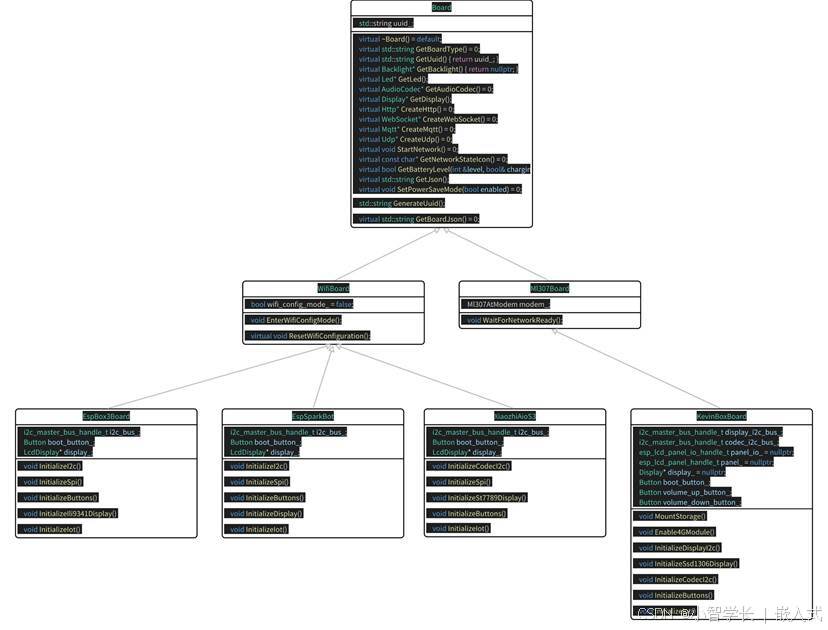

2. Board 类是一个抽象基类，定义了硬件设备的接口，为不同的硬件平台提供统一的操作方法，具体的硬件实现由派生类完成。
3. ThingManager 类作为物联网设备管理类，负责管理多个 Thing 对象，提供了设备描述信息获取、设备状态获取和设备方法调用等功能。

三者之间的关系

1. Application 类依赖于 Board 类，通过 Board::GetInstance() 获取硬件设备的实例，实现与硬件的交互。
2. Application 类会使用 ThingManager 类来管理物联网设备，通过 ThingManager::GetInstance() 获取设备管理实例，实现设备的描述信息获取、状态获取和方法调用等功能。
3. Board 类和 ThingManager 类之间没有直接的依赖关系，但它们都为 Application 类提供了必要的功能支持。

综上所述，Application 类负责整个应用程序的核心逻辑，Board 类提供硬件设备的接口，ThingManager 类负责物联网设备的管理，三者协同工作，实现了一个完整的应用程序。

main****源码说明

了解了整个工程架构后，我们就可以开始找到程序的入口函数，逐步了解整个工程的实现细节了。

整个工程的入口函数在xiaozhi-esp32/main/main.cc中，初始化默认事件循环和NVS后，通过Application::GetInstance().Start()直接启动应用。

extern "C" void app_main(void)
{
    // 初始化默认事件循环
    ESP_ERROR_CHECK(esp_event_loop_create_default());

    // 初始化 NVS flash 以存储 WiFi 配置
    esp_err_t ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_LOGW(TAG, "Erasing NVS flash to fix corruption");
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK(ret);

    // 启动应用程序
    Application::GetInstance().Start();
    // 主线程将退出并释放堆栈内存
}

获取单例对象与设置设备状态

应用启动时，会获取板卡对象，后续所有的板卡相关资源，例如灯光、屏幕、音频codec等等，都由board对象进行获取。

void Application::Start() {
    auto& board = Board::GetInstance();
    SetDeviceState(kDeviceStateStarting);
    .....
}

获取板卡对象时，对象由create_board创建。

    static Board& GetInstance() {
        static Board* instance = static_cast<Board*>(create_board());
        return *instance;
    }

#define DECLARE_BOARD(BOARD_CLASS_NAME) \
void* create_board() { \
    return new BOARD_CLASS_NAME(); \
}

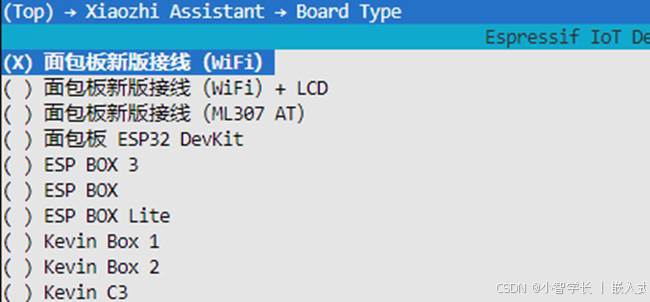

具体使用哪个板卡类创建对象呢？由xiaozhi-esp32/main/CMakeLists.txt进行选择，CMakeLists.txt根据menuconfig选择的板卡名称决定

这里的名称选择后，会根据xiaozhi-esp32/main/Kconfig.projbuild文件，设置某个宏为true，并存储到xiaozhi-esp32/sdkconfig中

xiaozhi-esp32/main/Kconfig.projbuild：
choice BOARD_TYPE
    prompt "Board Type"
    default BOARD_TYPE_BREAD_COMPACT_WIFI
    help
        Board type. 开发板类型
    config BOARD_TYPE_BREAD_COMPACT_WIFI
        bool "面包板新版接线（WiFi）"
    config BOARD_TYPE_BREAD_COMPACT_WIFI_LCD
        bool "面包板新版接线（WiFi）+ LCD"
    config BOARD_TYPE_BREAD_COMPACT_ML307
        bool "面包板新版接线（ML307 AT）"
    config BOARD_TYPE_BREAD_COMPACT_ESP32
        bool "面包板 ESP32 DevKit"
    config BOARD_TYPE_ESP_BOX_3

iaozhi-esp32/sdkconfig：
CONFIG_BOARD_TYPE_BREAD_COMPACT_WIFI=y
# CONFIG_BOARD_TYPE_BREAD_COMPACT_WIFI_LCD is not set
# CONFIG_BOARD_TYPE_BREAD_COMPACT_ML307 is not set
# CONFIG_BOARD_TYPE_BREAD_COMPACT_ESP32 is not set

最终在cmake构建时，会编译对应的.c文件

# 根据 BOARD_TYPE 配置添加对应的板级文件
if(CONFIG_BOARD_TYPE_BREAD_COMPACT_WIFI)
    set(BOARD_TYPE "bread-compact-wifi")
elseif(CONFIG_BOARD_TYPE_BREAD_COMPACT_ML307)
    set(BOARD_TYPE "bread-compact-ml307")
elseif(CONFIG_BOARD_TYPE_BREAD_COMPACT_ESP32)
    set(BOARD_TYPE "bread-compact-esp32")
elseif(CONFIG_BOARD_TYPE_DF_K10)
    set(BOARD_TYPE "df-k10")
elseif(CONFIG_BOARD_TYPE_ESP_BOX_3)
    set(BOARD_TYPE "esp-box-3")
    .....
    .....
    ....

file(GLOB BOARD_SOURCES
    ${CMAKE_CURRENT_SOURCE_DIR}/boards/${BOARD_TYPE}/*.cc
    ${CMAKE_CURRENT_SOURCE_DIR}/boards/${BOARD_TYPE}/*.c
)

至此，获取到Board实例，然后通过SetDeviceState把设备状态设定为 kDeviceStateStarting，表示应用程序正在启动。

配置显示与音频编解码器

auto display = board.GetDisplay();
auto codec = board.GetAudioCodec();
opus_decode_sample_rate_ = codec->output_sample_rate();
opus_decoder_ = std::make_unique<OpusDecoderWrapper>(opus_decode_sample_rate_, 1);
opus_encoder_ = std::make_unique<OpusEncoderWrapper>(16000, 1, OPUS_FRAME_DURATION_MS);

• board.GetDisplay()：从 Board 对象获取显示设备。
• board.GetAudioCodec()：从 Board 对象获取音频编解码器。
• opus_decode_sample_rate_：记录音频编解码器的输出采样率。
• opus_decoder_：创建一个 OpusDecoderWrapper 对象，用于音频解码。
• opus_encoder_：创建一个 OpusEncoderWrapper 对象，用于音频编码。

根据不同板子类型设置音频编码器复杂度

if (board.GetBoardType() == "ml307") {
    ESP_LOGI(TAG, "ML307 board detected, setting opus encoder complexity to 5");
    opus_encoder_->SetComplexity(5);
} else {
    ESP_LOGI(TAG, "WiFi board detected, setting opus encoder complexity to 3");
    opus_encoder_->SetComplexity(3);
}

• 若检测到是 ml307 （4G-AT通信）板子，就将 Opus 编码器的复杂度设为 5，以节省带宽；若为其他板子，则设为 3，以节省 CPU 资源。

配置重采样器

if (codec->input_sample_rate() != 16000) {
    input_resampler_.Configure(codec->input_sample_rate(), 16000);
    reference_resampler_.Configure(codec->input_sample_rate(), 16000);
}

• 若音频编解码器的输入采样率并非 16000 Hz，就对输入重采样器和参考重采样器进行配置，将输入采样率转换为 16000 Hz。

设置音频编解码器的回调函数

codec->OnInputReady([this, codec]() {
    BaseType_t higher_priority_task_woken = pdFALSE;
    xEventGroupSetBitsFromISR(event_group_, AUDIO_INPUT_READY_EVENT, &higher_priority_task_woken);
    return higher_priority_task_woken == pdTRUE;
});
codec->OnOutputReady([this]() {
    BaseType_t higher_priority_task_woken = pdFALSE;
    xEventGroupSetBitsFromISR(event_group_, AUDIO_OUTPUT_READY_EVENT, &higher_priority_task_woken);
    return higher_priority_task_woken == pdTRUE;
});
codec->Start();

• OnInputReady 和 OnOutputReady：分别设置音频输入和输出准备好时的回调函数。当音频输入或输出准备好时，会设置相应的事件标志。
• codec->Start()：启动音频编解码器。

创建主循环任务

xTaskCreate([](void* arg) {
    Application* app = (Application*)arg;
    app->MainLoop();
    vTaskDelete(NULL);
}, "main_loop", 4096 * 2, this, 4, nullptr);

• xTaskCreate：创建一个新的任务，任务名为 main_loop，该任务会调用 Application 对象的 MainLoop() 函数。

启动网络并初始化协议

board.StartNetwork();
display->SetStatus(Lang::Strings::LOADING_PROTOCOL);
#ifdef CONFIG_CONNECTION_TYPE_WEBSOCKET
    protocol_ = std::make_unique<WebsocketProtocol>();
#else
    protocol_ = std::make_unique<MqttProtocol>();
#endif

• board.StartNetwork()：启动网络连接。
• display->SetStatus(Lang::Strings::LOADING_PROTOCOL)：在显示设备上显示加载协议的状态信息。
• 根据配置，选择使用 WebSocket 协议或 MQTT 协议。

设置协议的回调函数

protocol_->OnNetworkError([this](const std::string& message) {
    SetDeviceState(kDeviceStateIdle);
    Alert(Lang::Strings::ERROR, message.c_str(), "sad", Lang::Sounds::P3_EXCLAMATION);
});
protocol_->OnIncomingAudio([this](std::vector<uint8_t>&& data) {
    std::lock_guard<std::mutex> lock(mutex_);
    if (device_state_ == kDeviceStateSpeaking) {
        audio_decode_queue_.emplace_back(std::move(data));
    }
});
// 其他回调函数...
protocol_->Start();

• OnNetworkError：当网络出现错误时，将设备状态设置为 kDeviceStateIdle，并发出警报。
• OnIncomingAudio：当接收到音频数据时，若设备处于 kDeviceStateSpeaking 状态，就把音频数据加入解码队列。

检查固件版本

ota_.SetCheckVersionUrl(CONFIG_OTA_VERSION_URL);
ota_.SetHeader("Device-Id", SystemInfo::GetMacAddress().c_str());
ota_.SetHeader("Client-Id", board.GetUuid());
ota_.SetHeader("Accept-Language", Lang::CODE);
auto app_desc = esp_app_get_description();
ota_.SetHeader("User-Agent", std::string(BOARD_NAME "/") + app_desc->version);

xTaskCreate([](void* arg) {
    Application* app = (Application*)arg;
    app->CheckNewVersion();
    vTaskDelete(NULL);
}, "check_new_version", 4096 * 2, this, 2, nullptr);

• 对 OTA（Over-the-Air）更新相关的信息进行设置，包括检查版本的 URL 和请求头。
• 创建一个新任务来检查是否有新的固件版本。

初始化音频处理器（可选）

因为有的板卡不支持本地跑降兆模型，所以这里通过menuconfig配置为可选

#if CONFIG_USE_AUDIO_PROCESSOR
    audio_processor_.Initialize(codec->input_channels(), codec->input_reference());
    audio_processor_.OnOutput([this](std::vector<int16_t>&& data) {
        background_task_->Schedule([this, data = std::move(data)]() mutable {
            opus_encoder_->Encode(std::move(data), [this](std::vector<uint8_t>&& opus) {
                Schedule([this, opus = std::move(opus)]() {
                    protocol_->SendAudio(opus);
                });
            });
        });
    });
#endif

• 若启用了音频处理器，就对其进行初始化，并设置输出回调函数。当音频处理器有输出时，会对音频数据进行编码并通过协议发送出去。

初始化唤醒词检测（可选）

因为有的板卡不支持本地跑唤醒词模型，所以这里通过menuconfig配置为可选

#if CONFIG_USE_WAKE_WORD_DETECT
    wake_word_detect_.Initialize(codec->input_channels(), codec->input_reference());
    wake_word_detect_.OnVadStateChange([this](bool speaking) {
        Schedule([this, speaking]() {
            if (device_state_ == kDeviceStateListening) {
                if (speaking) {
                    voice_detected_ = true;
                } else {
                    voice_detected_ = false;
                }
                auto led = Board::GetInstance().GetLed();
                led->OnStateChanged();
            }
        });
    });
    // 其他唤醒词检测回调函数...
    wake_word_detect_.StartDetection();
#endif

• 若启用了唤醒词检测，就对其进行初始化，并设置相关的回调函数。当检测到语音活动状态变化或唤醒词时，会执行相应的操作。

最终设置

SetDeviceState(kDeviceStateIdle);
esp_timer_start_periodic(clock_timer_handle_, 1000000);

• 把设备状态设置为 kDeviceStateIdle，表示应用程序已准备好。
• 启动一个周期性定时器。

至此，板卡部分初始化完成。后续的总体流程总结如下：

设备端初始化

• 设备上电、初始化 Application：
• 初始化音频编解码器、显示屏、LED 等
• 连接网络
• 创建并初始化实现 Protocol 接口的 WebSocket 协议实例（WebsocketProtocol）
• 进入主循环等待事件（音频输入、音频输出、调度任务等）。

建立 WebSocket 连接

• 当设备需要开始语音会话时（例如用户唤醒、手动按键触发等），调用 OpenAudioChannel()：
• 根据编译配置获取 WebSocket URL（CONFIG_WEBSOCKET_URL）
• 设置若干请求头（Authorization, Protocol-Version, Device-Id, Client-Id）
• 调用 Connect() 与服务器建立 WebSocket 连接

发送客户端 "hello" 消息

• 连接成功后，设备会发送一条 JSON 消息，示例结构如下：

  json
  {
  "type": "hello",
  "version": 1,
  "transport": "websocket",
  "audio_params": {
  "format": "opus",
  "sample_rate": 16000,
  "channels": 1,
  "frame_duration": 60
  }
  }

• 其中 "frame_duration" 的值对应 OPUS_FRAME_DURATION_MS（例如 60ms）。

服务器回复 "hello"

• 设备等待服务器返回一条包含 "type": "hello" 的 JSON 消息，并检查 "transport": "websocket" 是否匹配。
• 如果匹配，则认为服务器已就绪，标记音频通道打开成功。
• 如果在超时时间（默认 10 秒）内未收到正确回复，认为连接失败并触发网络错误回调。

后续消息交互

• 设备端和服务器端之间可发送两种主要类型的数据：

1. 二进制音频数据（Opus 编码）
2. 文本 JSON 消息（用于传输聊天状态、TTS/STT 事件、IoT 命令等）

• 在代码里，接收回调主要分为：
• OnData(...):
• 当 binary 为 true 时，认为是音频帧；设备会将其当作 Opus 数据进行解码。
• 当 binary 为 false 时，认为是 JSON 文本，需要在设备端用 cJSON 进行解析并做相应业务逻辑处理（见下文消息结构）。
• 当服务器或网络出现断连，回调 OnDisconnected() 被触发：
• 设备会调用 on_audio_channel_closed_()，并最终回到空闲状态。

关闭 WebSocket 连接

• 设备在需要结束语音会话时，会调用 CloseAudioChannel() 主动断开连接，并回到空闲状态。
• 或者如果服务器端主动断开，也会引发同样的回调流程。

工程依赖组件

xiaozhi-esp32/main/idf_component.yml

工程中很多驱动和模块都是以组件方式进行管理，乐鑫组件库参考：https://components.espressif.com/，善用组件库可以大大提高我们的开发效率。

## IDF Component Manager Manifest File
dependencies:
  ## LCD驱动
  waveshare/esp_lcd_sh8601: "1.0.2"
  espressif/esp_lcd_ili9341: "==1.2.0"
  espressif/esp_lcd_gc9a01: "^2.0.1"
  espressif/esp_lcd_st77916: "^1.0.1"
  espressif/esp_lcd_spd2010: "==1.0.2"
  espressif/esp_io_expander_tca9554: "==2.0.0"
  espressif/esp_lcd_panel_io_additions: "^1.0.1"
  78/esp_lcd_nv3023: "~1.0.0"
  ## wifi连接
  78/esp-wifi-connect: "~2.3.1"
  ## opus编码
  78/esp-opus-encoder: "~2.1.0"
  ## ml307 4G 模块库
  78/esp-ml307: "~1.7.2"
  ## 字库
  78/xiaozhi-fonts: "~1.3.2"
  ## led库
  espressif/led_strip: "^2.4.1"
  ## codec
  espressif/esp_codec_dev: "~1.3.2"
  ## 音频前端算法-唤醒、降噪、VAD
  espressif/esp-sr: "^1.9.0"
  ## 按键库
  espressif/button: "^3.3.1"
  ## lvgl显示框架
  lvgl/lvgl: "~9.2.2"
  ## 乐鑫LVGL适配库
  esp_lvgl_port: "~2.4.4"
  ## Required IDF version
  idf:
    version: ">=5.3"

类说明

Application****类说明

Application 类是一个核心类，负责管理整个应用程序的生命周期、状态转换、音频处理、网络通信以及系统更新等功能。以下是对 Application 类的详细分析：

类的基本信息

单例模式：
通过 static Application& GetInstance() 方法实现单例模式，确保整个应用程序中只有一个 Application 实例。同时，通过 Application(const Application&) = delete; 和 Application& operator=(const Application&) = delete; 禁止拷贝构造和赋值操作，保证单例的唯一性。

枚举类型：
定义了 DeviceState 枚举，用于表示设备的不同状态，如 kDeviceStateIdle（空闲状态）、kDeviceStateListening（监听状态）等。

成员变量

• 状态管理：

  volatile DeviceState device_state_：记录设备的当前状态，使用 volatile 关键字确保在多任务环境下状态的可见性。
  bool keep_listening_：表示是否持续监听的标志。
  bool aborted_：表示操作是否被中止的标志。
  bool voice_detected_：表示是否检测到语音的标志。

• 任务调度：

  std::list<std::function<void()>> main_tasks_：存储待执行的任务，使用 std::function 可以灵活地存储不同类型的任务。
  EventGroupHandle_t event_group_：用于事件管理，通过事件组来触发不同的操作。
  esp_timer_handle_t clock_timer_handle_：时钟定时器句柄，用于定时执行某些操作。

• 音频处理：

  std::list<std::vector<uint8_t>> audio_decode_queue_：音频解码队列，存储待解码的音频数据。
  std::unique_ptr<OpusEncoderWrapper> opus_encoder_ 和 std::unique_ptr<OpusDecoderWrapper> opus_decoder_：分别用于音频编码和解码。
  OpusResampler input_resampler_、OpusResampler reference_resampler_ 和 OpusResampler output_resampler_：用于音频采样率的转换。

• 其他组件：

  Ota ota_：用于固件升级管理。
  std::unique_ptr<Protocol> protocol_：网络协议的智能指针，负责与服务器进行通信。
  BackgroundTask* background_task_：后台任务指针，用于执行一些耗时的操作

成员函数

构造函数和析构函数

构造函数 Application::Application()：初始化事件组、后台任务和时钟定时器。
析构函数 Application::~Application()：停止并删除时钟定时器，释放后台任务的内存，删除事件组

核心功能函数

void Start()：应用程序的启动函数，主要完成以下操作：
设置设备状态为 kDeviceStateStarting。
初始化显示和音频编解码器，配置音频采样率和编解码器的复杂度。
启动音频输入和输出的事件监听。
创建主循环任务，处理事件和任务调度。
启动网络连接，初始化网络协议。
检查固件更新，启动时钟定时器。

void MainLoop()：主循环函数，通过事件组等待不同的事件（如音频输入就绪、音频输出就绪、任务调度事件），并根据事件类型执行相应的操作。

状态管理函数

void SetDeviceState(DeviceState state)：设置设备的当前状态。
DeviceState GetDeviceState() const：获取设备的当前状态。

音频处理函数

void InputAudio()：处理音频输入，包括采样率转换、唤醒词检测、音频编码和发送等操作。
void OutputAudio()：处理音频输出，包括音频解码、采样率转换和输出等操作。
void ResetDecoder()：重置解码器状态，清空音频解码队列。
void PlaySound(const std::string_view& sound)：播放指定的声音，将声音数据添加到音频解码队列。

网络通信函数

void StartListening()：开始监听音频输入，打开音频通道并发送开始监听的消息。
void StopListening()：停止监听音频输入，发送停止监听的消息并设置设备状态为空闲。
void WakeWordInvoke(const std::string& wake_word)：当检测到唤醒词时，根据设备状态进行相应的操作，如切换到聊天状态、中止语音播放等。

系统管理函数

void CheckNewVersion()：检查是否有新的固件版本可用，如果有则进行升级操作。
void ShowActivationCode()：显示激活码，并通过语音播报。
void Alert(const char* status, const char* message, const char* emotion, const std::string_view& sound)：显示警报信息，包括状态、消息、表情和声音。
void DismissAlert()：取消警报信息，恢复设备的空闲状态。
void Reboot()：重启设备。

任务调度函数

void Schedule(std::function<void()> callback)：将任务添加到主任务列表，并触发任务调度事件。

• 代码逻辑流程
• 初始化：在 Start() 函数中完成设备的初始化，包括显示、音频、网络等组件的配置。
• 主循环：MainLoop() 函数不断等待事件的发生，根据事件类型调用相应的处理函数。
• 音频处理：InputAudio() 和 OutputAudio() 分别处理音频的输入和输出，通过编解码器和采样率转换器进行数据处理。
• 网络通信：通过 protocol_ 与服务器进行通信，处理音频通道的打开和关闭、消息的发送和接收等操作。
• 系统管理：CheckNewVersion() 检查固件更新，ShowActivationCode() 显示激活码，Alert() 和 DismissAlert() 处理警报信息。

Board****类

功能概述

Board 类是一个抽象基类，定义了硬件设备的接口，为不同的硬件平台提供统一的操作方法，具体的硬件实现由派生类完成。

• 单例模式：通过 GetInstance 方法实现单例模式，确保整个应用程序中只有一个 Board 实例。

  static Board& GetInstance() {
  static Board* instance = static_cast<Board*>(create_board());
  return *instance;
  }

• 抽象方法：定义了多个纯虚函数，如 GetBoardType、GetAudioCodec、CreateHttp 等，要求派生类必须实现这些方法，以提供具体的硬件操作。

  virtual std::string GetBoardType() = 0;
  virtual AudioCodec* GetAudioCodec() = 0;
  virtual Http* CreateHttp() = 0;

硬件接口封装：提供了一系列方法来获取硬件设备的指针，如 GetBacklight、GetLed、GetDisplay 等，方便应用程序与硬件进行交互。

​
virtual Backlight* GetBacklight() { return nullptr; }
virtual Led* GetLed();
virtual Display* GetDisplay();

ThingManager****类

功能概述

ThingManager 类作为物联网设备管理类，负责管理多个 Thing 对象，提供了设备描述信息获取、设备状态获取和设备方法调用等功能。

• 单例模式：通过 GetInstance 方法实现单例模式，确保整个应用程序中只有一个 ThingManager 实例。

  static ThingManager& GetInstance() {
  static ThingManager instance;
  return instance;
  }

• 设备管理：通过 AddThing 方法添加 Thing 对象到管理列表中，方便对多个设备进行统一管理。

  void ThingManager::AddThing(Thing* thing) {
  things_.push_back(thing);
  }

• 描述信息和状态获取：提供 GetDescriptorsJson 和 GetStatesJson 方法，分别用于获取所有设备的描述信息和状态信息，并以 JSON 格式返回。

  std::string ThingManager::GetDescriptorsJson() {
  std::string json_str = "[";
  for (auto& thing : things_) {
  json_str += thing->GetDescriptorJson() + ",";
  }
  if (json_str.back() == ',') {
  json_str.pop_back();
  }
  json_str += "]";
  return json_str;
  }

  bool ThingManager::GetStatesJson(std::string& json, bool delta) {
  // ...
  }

• 方法调用：提供 Invoke 方法，根据传入的 JSON 命令，查找对应的 Thing 对象并调用其方法。

  void ThingManager::Invoke(const cJSON* command) {
  auto name = cJSON_GetObjectItem(command, "name");
  for (auto& thing : things_) {
  if (thing->name() == name->valuestring) {
  thing->Invoke(command);
  return;
  }
  }
  }

类详细说明

main/iot****ThingManager 类说明

main/iot 中的类主要围绕设备（Thing）的属性、方法和参数管理展开交互，设备这些属性和方法可以被模型控制和调用，工程把这部分的功能划为设备物联网模块，一个设备可以创建多个Thing，然后通过ThingManager进行管理，例如工程创建了电池、背光、LED、扬声器四个Thing，使得模型可以读取电池电量、背光数值，控制背光等等操作，我们也可以自定义自己设备的Thing添加给模型调用。

Thing 类与 PropertyList、MethodList 类

• Thing 类包含 PropertyList 和 MethodList：Thing 类作为物联网设备的抽象表示，内部包含了 PropertyList 对象 properties_ 和 MethodList 对象 methods_。这意味着每个 Thing 实例都可以拥有自己的属性集合和方法集合。
• 添加属性和方法：在创建 Thing 实例后，可以通过 properties_ 的相关方法（如 AddBooleanProperty、AddNumberProperty、AddStringProperty）向设备添加属性，通过 methods_ 的相关方法（如 AddMethod）向设备添加方法。例如，在 Battery 类（继承自 Thing）的构造函数中，使用 properties_.AddNumberProperty 和 properties_.AddBooleanProperty 为电池设备添加电量和充电状态属性。

PropertyList 与 Property 类

• PropertyList 管理 Property 集合：PropertyList 类内部使用 std::vector<Property> 来存储多个 Property 对象。通过 AddBooleanProperty、AddNumberProperty 和 AddStringProperty 等方法，PropertyList 可以将不同类型的 Property 对象添加到集合中。
• 获取属性信息：PropertyList 提供了 GetDescriptorJson 和 GetStateJson 方法，用于生成所有属性的描述信息和当前状态的 JSON 字符串。这些方法会遍历内部存储的 Property 对象，调用每个 Property 的 GetDescriptorJson 和 GetStateJson 方法，将结果组合成一个完整的 JSON 字符串。

MethodList 与 Method 类

• MethodList 管理 Method 集合：MethodList 类类似 PropertyList，内部使用 std::vector<Method> 来存储多个 Method 对象。通过 AddMethod 方法，MethodList 可以将新的 Method 对象添加到集合中。

Method 与 ParameterList 类

• Method 包含 ParameterList：Method 类内部包含一个 ParameterList 对象 parameters_，用于管理该方法所需的参数。在创建 Method 实例时，需要传入一个 ParameterList 对象，以定义方法的参数。
• 执行方法时传递参数：当调用 Method 的 Invoke 方法时，会将 ParameterList 作为参数传递给回调函数 callback_。回调函数可以根据 ParameterList 中的参数值执行相应的操作。

ParameterList 与 Parameter 类

• ParameterList 管理 Parameter 集合：ParameterList 类内部使用 std::vector<Parameter> 来存储多个 Parameter 对象。通过 AddParameter 方法，ParameterList 可以将新的 Parameter 对象添加到集合中。
• 获取参数信息：ParameterList 提供了 GetDescriptorJson 方法，用于生成所有参数的描述信息的 JSON 字符串。该方法会遍历内部存储的 Parameter 对象，调用每个 Parameter 的 GetDescriptorJson 方法，将结果组合成一个完整的 JSON 字符串。

ThingManager 类

• ThingManager 管理 Thing 集合：ThingManager 类采用单例模式，通过 GetInstance 方法获取唯一实例。该类内部有一个 std::vector<Thing*> 类型的成员变量 things_，用于存储所有的 Thing 对象。
• 添加和管理设备：在各个 InitializeIot 函数中，通过 iot::ThingManager::GetInstance().AddThing 方法将不同类型的 Thing（如 Speaker、Battery、Backlight 等）添加到 ThingManager 的管理列表中。ThingManager 可以对这些 Thing 对象进行统一管理，例如遍历所有设备，获取它们的属性和方法信息等。

Speaker 类：

• 继承自 Thing 类，代表扬声器设备。在其构造函数中，定义了设备的属性（如当前音量值）和可远程执行的指令（如设置音量）。

Backlight 类：

• 继承自 Thing 类，代表屏幕背光设备。在其构造函数中，定义了设备的属性（如当前亮度百分比）和可远程执行的指令（如设置亮度）。

Battery 类：

• 继承自 Thing 类，代表电池管理设备。在其构造函数中，定义了设备的属性（如当前电量百分比、是否充电中）。

如果需要自定义一个属于自己设备的Thing对象，我们可以参考上述的Speaker 、Backlight、Battery 进行，例如要创建一个表示智能灯泡的 Thing 对象，伪代码如下：

创建 Thing 实例：

iot::Thing light("SmartLight", "A smart light bulb");

添加属性：

light.properties_.AddBooleanProperty("isOn", "Whether the light is on", []() { return isLightOn; });
light.properties_.AddNumberProperty("brightness", "The brightness of the light", []() { return lightBrightness; });

添加方法：

iot::ParameterList turnOnParams;// 可以添加参数到 turnOnParams 中，这里假设无参数
iot::Method turnOnMethod("turnOn", "Turn on the light", turnOnParams, [](const iot::ParameterList& params) {// 实现开灯逻辑
    isLightOn = true;});
light.methods_.AddMethod(turnOnMethod);

将 Thing 添加到 ThingManager 中：

iot::ThingManager::GetInstance().AddThing(&light);

通过以上步骤，就完成了一个智能灯泡设备的创建和注册，并且可以通过 ThingManager 对其进行管理，通过 PropertyList 和 MethodList 对其属性和方法进行操作。

main/led Led****类说明

main/led 目录下的代码中，主要涉及 Led、NoLed、SingleLed 和 CircularStrip这几个类

Led 是抽象基类：Led 类定义了一个纯虚函数 OnStateChanged()，这使得 Led 类成为抽象类，不能直接实例化。其主要作用是为派生类提供一个统一的接口，强制派生类实现 OnStateChanged() 方法，以根据设备状态设置 LED 的状态。

class Led {
public:
    virtual ~Led() = default;
    // Set the led state based on the device state
    virtual void OnStateChanged() = 0;
};

• NoLed 继承自 Led：NoLed 类继承了 Led 类，并重写了 OnStateChanged() 方法，但该方法为空实现。这通常用于表示一个没有实际 LED 功能的占位符。

  class NoLed : public Led {
  public:
  virtual void OnStateChanged() override {}
  };

• SingleLed 继承自 Led：SingleLed 类继承了 Led 类，实现了 OnStateChanged() 方法，用于根据设备状态控制单个 LED 的颜色、闪烁等行为。

  class SingleLed : public Led {
  public:
  SingleLed(gpio_num_t gpio);
  virtual ~SingleLed();
  void OnStateChanged() override;
  // 其他成员函数和变量
  };

• GpioLed 继承自 Led：GpioLed 类同样继承了 Led 类，实现了 OnStateChanged() 方法，通过 GPIO 控制 LED 的亮度、闪烁和渐变效果。

  class GpioLed : public Led {
  public:
  GpioLed(gpio_num_t gpio, int output_invert=0);
  virtual ~GpioLed();
  void OnStateChanged() override;
  // 其他成员函数和变量
  };

• CircularStrip 类：继承自 Led 类，实现 OnStateChanged() 方法。该类用于控制环形 LED 灯带，支持设置亮度、颜色，以及实现闪烁、呼吸、跑马灯等动画效果。

  class CircularStrip : public Led {
  public:
  CircularStrip(gpio_num_t gpio, uint8_t max_leds);
  virtual ~CircularStrip();
  void OnStateChanged() override;
  // 其他成员函数和变量
  };

SingleLed 、CircularStrip 和 GpioLed 依赖于 Application 类：SingleLed 、CircularStrip 和 GpioLed 类的 OnStateChanged() 方法中，都通过 Application::GetInstance().GetDeviceState() 获取设备的当前状态，然后根据状态来控制 LED 的行为。这表明 SingleLed 和 GpioLed 类依赖于 Application 类提供的设备状态信息。

void xxxxLed::OnStateChanged() {
    auto& app = Application::GetInstance();
    auto device_state = app.GetDeviceState();
    // 根据设备状态控制 LED
}

Board 类聚合 Led 类的对象：在各个 Board 类（如 KevinBoxBoard、CompactWifiBoardLCD 等）中，通过 GetLed() 方法返回一个 Led 类的指针，指向具体的 Led 派生类对象（如 SingleLed）。这表明 Board 类聚合了 Led 类的对象，Board 类可以使用 Led 类提供的接口来控制 LED。

class KevinBoxBoard : public WifiBoard{
public:
    virtual Led* GetLed() override {
        static SingleLed led(BUILTIN_LED_GPIO);
        return &led;
    }
};

我们可以看到，这里面基本上实现了大部分场景的灯光需求，如果我们自己的硬件有特殊的灯光需求，我们可以继承Led重新实现即可。

main/display****Display 类说明

main/display 目录下的类主要围绕 Display 类展开，这些类通过继承、组合以及方法调用等方式进行交互，以实现显示功能的管理和控制。

Display 类是核心类，它定义了显示功能的基本接口和状态管理。其主要功能包括：

• 初始化：在构造函数中加载显示主题、创建通知定时器、更新显示定时器和电源管理锁。

• 析构：在析构函数中停止并删除定时器，删除相关的显示对象和释放电源管理锁。

• 功能接口：提供了设置状态、显示通知、设置表情、设置聊天消息、设置图标、设置主题等一系列功能接口。

• 锁机制：定义了纯虚函数 Lock 和 Unlock，用于实现显示对象的锁定和解锁，需要派生类具体实现。

  Display类构造函数中创建了notification_timer_、update_timer_两个定时器。
  notification_timer_用于更新显示页面中notification_label_和status_label_的显示。
  update_timer_用于根据板卡Board对象更新静音图标、电池图标、网络图标和设备状态。

DisplayLockGuard 类是一个辅助类，用于管理 Display 对象的锁定和解锁。其交互方式如下：

• 构造函数：在构造时调用 Display 对象的 Lock 方法尝试锁定显示对象，如果锁定失败会输出错误日志。
• 析构函数：在析构时调用 Display 对象的 Unlock 方法解锁显示对象。

NoDisplay 类继承自 Display 类，是一个特殊的显示类，用于表示没有实际显示设备的情况。其交互方式如下：

• 重写 Lock 方法：始终返回 true，表示无需锁定。
• 重写 Unlock 方法：方法体为空，不执行任何操作。

OledDisplay类继承自 Display 类，用于实现基于 SSD1306 OLED 显示屏的显示功能。

• 构造函数 OledDisplay：初始化 OLED 显示屏和 LVGL 库，并根据分辨率设置 UI。
• 析构函数 ~OledDisplay：释放相关资源，包括 LVGL 对象和 OLED 面板。
• SetChatMessage 方法：设置聊天消息的显示内容。

在OledDisplay中适配了SetupUI_128x64和SetupUI_128x32两个分辨率的UI，派生类OledDisplay会重写基类的虚函数，以实现特定显示器的功能。例如，OledDisplay 类重写了 SetChatMessage 方法，通过重写该方法，OledDisplay 类可以根据 OLED 显示器的特点处理聊天消息的显示。

void OledDisplay::SetChatMessage(const char* role, const char* content) {
    DisplayLockGuard lock(this);
    if (chat_message_label_ == nullptr) {
        return;
    }
    std::string content_str = content;
    std::replace(content_str.begin(), content_str.end(), '\n', ' ');

    if (content_right_ == nullptr) {
        lv_label_set_text(chat_message_label_, content_str.c_str());
    } else {
        if (content == nullptr || content[0] == '\0') {
            lv_obj_add_flag(content_right_, LV_OBJ_FLAG_HIDDEN);
        } else {
            lv_label_set_text(chat_message_label_, content_str.c_str());
            lv_obj_clear_flag(content_right_, LV_OBJ_FLAG_HIDDEN);
        }
    }
}

LcdDisplay：继承自 Display，是 LCD 显示相关类的基类，包含 LCD 面板的 I/O 句柄和面板句柄等成员，重写基类的虚函数 SetupUI、SetEmotion、SetIcon 等方法。

RgbLcdDisplay、SpiLcdDisplay ：继承自LcdDisplay，方便我们根据不同接口的LCD屏幕进行显示部分初始化，在创建具体的显示器对象时，派生类的构造函数会调用基类的构造函数进行初始化。例如，RgbLcdDisplay、SpiLcdDisplay 等类的构造函数会调用 LcdDisplay 的构造函数：

// RgbLcdDisplay构造函数
RgbLcdDisplay::RgbLcdDisplay(esp_lcd_panel_io_handle_t panel_io, esp_lcd_panel_handle_t panel,
                             int width, int height, int offset_x, int offset_y,
                             bool mirror_x, bool mirror_y, bool swap_xy,
                             DisplayFonts fonts)
    : LcdDisplay(panel_io, panel, fonts) {
    // ...
}

// SpiLcdDisplay构造函数
SpiLcdDisplay::SpiLcdDisplay(esp_lcd_panel_io_handle_t panel_io, esp_lcd_panel_handle_t panel,
                             int width, int height, int offset_x, int offset_y,
                             bool mirror_x, bool mirror_y, bool swap_xy,
                             DisplayFonts fonts)
    : LcdDisplay(panel_io, panel, fonts) {
    // ...
}

下方是应用创建一个自定义显示屏CustomLcdDisplay的调用步骤：

创建 Display 派生类对象（如 CustomLcdDisplay）
    -> 调用基类（如 SpiLcdDisplay）构造函数
        -> 调用基类（如 LcdDisplay）构造函数
            -> 调用基类（如 Display）构造函数
                -> 加载主题设置
                -> 创建通知定时器和更新定时器
                -> 创建电源管理锁
            -> 初始化 LCD 面板句柄和字体
        -> 初始化特定的 LCD 显示设置
    -> 使用 DisplayLockGuard 锁定显示对象
    -> 进行额外的显示设置（如调整样式、添加事件回调）

main/audio_processing****说明

audio_processing主要包含两个类WakeWordDetect和AudioProcessor

WakeWordDetect 类主要负责唤醒词的检测，同时也具备语音活动检测（VAD）的功能。其核心作用是监听音频输入，当检测到预设的唤醒词时，触发相应的操作，并在语音活动状态发生变化时通知系统。

AudioProcessor 类主要用于音频的实时处理，包括语音通信中的音频增强、增益控制等功能。它接收音频数据，对其进行处理，并将处理后的音频数据输出。

这两个类在音频处理流程中相互配合，WakeWordDetect 负责唤醒设备和VAD检测，而 AudioProcessor 负责处理唤醒后，实时交互的音频数据，使得音频变得更干净。

WakeWordDetect****类

在 Initialize 方法中，WakeWordDetect 类会基于乐鑫ESP_SR组件加载唤醒词模型，配置音频前端（AFE）参数，包括回声消除（AEC）、语音增强（SE）、语音活动检测（VAD）和唤醒词检测（WakeNet）等功能，同时启动一个独立的任务 AudioDetectionTask 来执行音频检测。

void WakeWordDetect::Initialize(int channels, bool reference) {
    // 加载唤醒词模型
    srmodel_list_t *models = esp_srmodel_init("model");
    for (int i = 0; i < models->num; i++) {
        if (strstr(models->model_name[i], ESP_WN_PREFIX) != NULL) {
            wakenet_model_ = models->model_name[i];
            auto words = esp_srmodel_get_wake_words(models, wakenet_model_);
            std::stringstream ss(words);
            std::string word;
            while (std::getline(ss, word, ';')) {
                wake_words_.push_back(word);
            }
        }
    }

    // 配置AFE参数
    afe_config_t afe_config = {
        // 配置参数...
    };
    afe_detection_data_ = esp_afe_sr_v1.create_from_config(&afe_config);

    // 启动音频检测任务
    xTaskCreate([](void* arg) {
        auto this_ = (WakeWordDetect*)arg;
        this_->AudioDetectionTask();
        vTaskDelete(NULL);
    }, "audio_detection", 4096 * 2, this, 3, nullptr);
}

Feed 方法用于接收音频数据，并将其存储在输入缓冲区中。当缓冲区中的数据量达到一定阈值时，会将数据馈送到 AFE 进行处理。

void WakeWordDetect::Feed(const std::vector<int16_t>& data) {
    input_buffer_.insert(input_buffer_.end(), data.begin(), data.end());
    auto feed_size = esp_afe_sr_v1.get_feed_chunksize(afe_detection_data_) * channels_;
    while (input_buffer_.size() >= feed_size) {
        esp_afe_sr_v1.feed(afe_detection_data_, input_buffer_.data());
        input_buffer_.erase(input_buffer_.begin(), input_buffer_.begin() + feed_size);
    }
}

在 AudioDetectionTask 任务中，会不断从 AFE 中获取处理结果。当检测到唤醒词时，会停止检测，并调用 wake_word_detected_callback_ 回调函数通知外部系统。

void WakeWordDetect::AudioDetectionTask() {
    while (true) {
        xEventGroupWaitBits(event_group_, DETECTION_RUNNING_EVENT, pdFALSE, pdTRUE, portMAX_DELAY);
        auto res = esp_afe_sr_v1.fetch(afe_detection_data_);
        if (res->wakeup_state == WAKENET_DETECTED) {
            StopDetection();
            last_detected_wake_word_ = wake_words_[res->wake_word_index - 1];
            if (wake_word_detected_callback_) {
                wake_word_detected_callback_(last_detected_wake_word_);
            }
        }
    }
}

同样在 AudioDetectionTask 中，会根据 AFE 返回的 VAD 状态，判断语音活动状态是否发生变化。如果发生变化，会调用 vad_state_change_callback_ 回调函数通知外部系统。

void WakeWordDetect::AudioDetectionTask() {
    while (true) {
        // ...
        if (vad_state_change_callback_) {
            if (res->vad_state == AFE_VAD_SPEECH && !is_speaking_) {
                is_speaking_ = true;
                vad_state_change_callback_(true);
            } else if (res->vad_state == AFE_VAD_SILENCE && is_speaking_) {
                is_speaking_ = false;
                vad_state_change_callback_(false);
            }
        }
        // ...
    }
}

WakeWordDetect 类主要与 Application、Protocol 类存在交互关系。

• Application 包含 WakeWordDetect：Application 类在 Start 方法中初始化 WakeWordDetect 对象，并为其注册回调函数。

  #if CONFIG_USE_WAKE_WORD_DETECT
  wake_word_detect_.Initialize(codec->input_channels(), codec->input_reference());
  #endif

  wake_word_detect_.OnVadStateChange([this](bool speaking) {
  Schedule(this, speaking {
  if (device_state_ == kDeviceStateListening) {
  if (speaking) {
  voice_detected_ = true;
  } else {
  voice_detected_ = false;
  }
  auto led = Board::GetInstance().GetLed();
  led->OnStateChanged();
  }
  });
  });

  wake_word_detect_.OnWakeWordDetected([this](const std::string& wake_word) {
  Schedule(this, &wake_word {
  if (device_state_ == kDeviceStateIdle) {
  xxxx
  } else if (device_state_ == kDeviceStateSpeaking) {
  xxxx
  } else if (device_state_ == kDeviceStateActivating) {
  xxxx
  }
  // Resume detection
  wake_word_detect_.StartDetection();
  });
  });

• WakeWordDetect 调用 Application 的回调函数：当 WakeWordDetect 检测到唤醒词或语音活动状态变化时，会调用 Application 注册的回调函数。

• Application 调用 Protocol 的方法：Application 在接收到 WakeWordDetect 的回调后，会调用 Protocol 的方法将唤醒词数据发送到服务器。

  if (!protocol_->OpenAudioChannel()) {
  wake_word_detect_.StartDetection();
  return;
  }

  std::vector<uint8_t> opus;
  // Encode and send the wake word data to the server
  while (wake_word_detect_.GetWakeWordOpus(opus)) {
  protocol_->SendAudio(opus);
  }
  // Set the chat state to wake word detected
  protocol_->SendWakeWordDetected(wake_word);

AudioProcessor****类

在 Initialize 方法中，AudioProcessor 类会配置 AFE 参数，包括语音通信相关的功能，如自动增益控制（AGC）等，同时启动一个独立的任务 AudioProcessorTask 来执行音频处理。

void AudioProcessor::Initialize(int channels, bool reference) {
    channels_ = channels;
    reference_ = reference;
    int ref_num = reference_ ? 1 : 0;

    afe_config_t afe_config = {
        .aec_init = false,
        .se_init = true,
        .vad_init = false,
        .wakenet_init = false,
        // 其他配置参数...
    };

    afe_communication_data_ = esp_afe_vc_v1.create_from_config(&afe_config);

    xTaskCreate([](void* arg) {
        auto this_ = (AudioProcessor*)arg;
        this_->AudioProcessorTask();
        vTaskDelete(NULL);
    }, "audio_communication", 4096 * 2, this, 3, NULL);
}

Input 方法用于接收音频数据，并将其存储在输入缓冲区中。当缓冲区中的数据量达到一定阈值时，会将数据馈送到 AFE 进行处理。

void AudioProcessor::Input(const std::vector<int16_t>& data) {
    input_buffer_.insert(input_buffer_.end(), data.begin(), data.end());
    auto feed_size = esp_afe_vc_v1.get_feed_chunksize(afe_communication_data_) * channels_;
    while (input_buffer_.size() >= feed_size) {
        auto chunk = input_buffer_.data();
        esp_afe_vc_v1.feed(afe_communication_data_, chunk);
        input_buffer_.erase(input_buffer_.begin(), input_buffer_.begin() + feed_size);
    }
}

在 AudioProcessorTask 任务中，会不断从 AFE 中获取处理后的音频数据，并调用 output_callback_ 回调函数将数据输出给外部系统。

void AudioProcessor::AudioProcessorTask() {
    while (true) {
        xEventGroupWaitBits(event_group_, PROCESSOR_RUNNING, pdFALSE, pdTRUE, portMAX_DELAY);
        auto res = esp_afe_vc_v1.fetch(afe_communication_data_);
        if (res != nullptr && res->ret_value != ESP_FAIL) {
            if (output_callback_) {
                output_callback_(std::vector<int16_t>(res->data, res->data + res->data_size / sizeof(int16_t)));
            }
        }
    }
}

AudioProcessor类主要与 Application、Protocol 类存在交互关系。

• Application 包含 AudioProcessor：Application 类在 Start 方法中初始化 AudioProcessor对象，并为其注册回调函数OnOutput。

    audio_processor_.Initialize(codec->input_channels(), codec->input_reference());
    audio_processor_.OnOutput([this](std::vector<int16_t>&& data) {
        background_task_->Schedule([this, data = std::move(data)]() mutable {
            opus_encoder_->Encode(std::move(data), [this](std::vector<uint8_t>&& opus) {
                Schedule([this, opus = std::move(opus)]() {
                    protocol_->SendAudio(opus);
                });
            });
        });
    });

• Application 主循环中通过codec采集音频，采集的音频发送到AudioProcessor中进行音频处理，当然，如果不开启CONFIG_USE_AUDIO_PROCESSOR，则会直接把音频发送到服务器。

  void Application::InputAudio() {
  xxxx
  #if CONFIG_USE_AUDIO_PROCESSOR
  if (audio_processor_.IsRunning()) {
  audio_processor_.Input(data);
  }
  #else
  if (device_state_ == kDeviceStateListening) {
  background_task_->Schedule(this, data = std::move(data) mutable {
  opus_encoder_->Encode(std::move(data), [this](std::vector<uint8_t>&& opus) {
  Schedule(this, opus = std::move(opus) {
  protocol_->SendAudio(opus);
  });
  });
  });
  }
  #endif
  }

• AudioProcessor处理完的音频回调，通过 AudioProcessor 发送到服务器。

    audio_processor_.OnOutput([this](std::vector<int16_t>&& data) {
        background_task_->Schedule([this, data = std::move(data)]() mutable {
            opus_encoder_->Encode(std::move(data), [this](std::vector<uint8_t>&& opus) {
                Schedule([this, opus = std::move(opus)]() {
                    protocol_->SendAudio(opus);
                });
            });
        });
    });

main/audio_codecs****AudioCodec类说明

AudioCodec：定义了音频编解码器的通用接口和功能，包含设置音量、启用输入输出、启动编解码器等方法，同时定义了纯虚函数 Read 和 Write 供派生类实现。

• NoAudioCodec 类：继承自 AudioCodec，是一个无音频编解码器的基类，实现了基本的读写方法。
• NoAudioCodecDuplex 类：继承自 NoAudioCodec，用于双工模式下的无音频编解码。
• NoAudioCodecSimplex 类：继承自 NoAudioCodec，用于单工模式下的无音频编解码。
• NoAudioCodecSimplexPdm 类：继承自 NoAudioCodec，用于单工 PDM 模式下的无音频编解码。
• ATK_NoAudioCodecDuplex 类：继承自 NoAudioCodec，是特定的双工无音频编解码器。
• Es8311AudioCodec 类：继承自 AudioCodec，是基于 ES8311 芯片的音频编解码器。
• Es8388AudioCodec 类：继承自 AudioCodec，是基于 ES8388 芯片的音频编解码器。

这些类继承自 AudioCodec 类，并实现了 Read 和 Write 方法，以实现具体的音频编解码功能。

AudioCodec基类中的方法通过多态调用派生类的实现，以完成音频数据的输入和输出，同时，AudioCodec 类提供了事件回调机制，通过 OnInputReady 和 OnOutputReady 方法注册回调函数，当音频输入或输出准备好时，会触发相应的回调函数。

main/protocols****Protocol 类说明

main/protocols 目录下的代码中，主要定义了 Protocol 基类以及两个派生类 WebsocketProtocol 和 MqttProtocol

• Protocol 类：作为基类，定义了网络通信协议的通用接口和功能，如处理音频数据、JSON 数据、网络错误，以及启动、打开和关闭音频通道等操作。

• WebsocketProtocol 类：继承自 Protocol 类，使用 WebSocket 协议实现具体的通信功能。

• MqttProtocol 类：同样继承自 Protocol 类，使用 MQTT 协议实现具体的通信功能。

具体的websocket协议内容可以参考

以下是一份基于代码实现整理的 WebSocket 通信协议文档，概述客户端（设备）与服务器之间如何通过 WebSocket 进行交互。该文档仅基于所提供的代码推断，实际部署时可能需要结合服务器端实现进行进一步确认或补充。

---

## 1. 总体流程概览

1. **设备端初始化**
   - 设备上电、初始化 `Application`：
     - 初始化音频编解码器、显示屏、LED 等
     - 连接网络
     - 创建并初始化实现 `Protocol` 接口的 WebSocket 协议实例（`WebsocketProtocol`）
   - 进入主循环等待事件（音频输入、音频输出、调度任务等）。

2. **建立 WebSocket 连接**
   - 当设备需要开始语音会话时（例如用户唤醒、手动按键触发等），调用 `OpenAudioChannel()`：
     - 根据编译配置获取 WebSocket URL（`CONFIG_WEBSOCKET_URL`）
     - 设置若干请求头（`Authorization`, `Protocol-Version`, `Device-Id`, `Client-Id`）
     - 调用 `Connect()` 与服务器建立 WebSocket 连接

3. **发送客户端 "hello" 消息**
   - 连接成功后，设备会发送一条 JSON 消息，示例结构如下：
   ```json
   {
     "type": "hello",
     "version": 1,
     "transport": "websocket",
     "audio_params": {
       "format": "opus",
       "sample_rate": 16000,
       "channels": 1,
       "frame_duration": 60
     }
   }
   ```
   - 其中 `"frame_duration"` 的值对应 `OPUS_FRAME_DURATION_MS`（例如 60ms）。

4. **服务器回复 "hello"**
   - 设备等待服务器返回一条包含 `"type": "hello"` 的 JSON 消息，并检查 `"transport": "websocket"` 是否匹配。
   - 如果匹配，则认为服务器已就绪，标记音频通道打开成功。
   - 如果在超时时间（默认 10 秒）内未收到正确回复，认为连接失败并触发网络错误回调。

5. **后续消息交互**
   - 设备端和服务器端之间可发送两种主要类型的数据：
     1. **二进制音频数据**（Opus 编码）
     2. **文本 JSON 消息**（用于传输聊天状态、TTS/STT 事件、IoT 命令等）

   - 在代码里，接收回调主要分为：
     - `OnData(...)`:
       - 当 `binary` 为 `true` 时，认为是音频帧；设备会将其当作 Opus 数据进行解码。
       - 当 `binary` 为 `false` 时，认为是 JSON 文本，需要在设备端用 cJSON 进行解析并做相应业务逻辑处理（见下文消息结构）。

   - 当服务器或网络出现断连，回调 `OnDisconnected()` 被触发：
     - 设备会调用 `on_audio_channel_closed_()`，并最终回到空闲状态。

6. **关闭 WebSocket 连接**
   - 设备在需要结束语音会话时，会调用 `CloseAudioChannel()` 主动断开连接，并回到空闲状态。
   - 或者如果服务器端主动断开，也会引发同样的回调流程。

---

## 2. 通用请求头

在建立 WebSocket 连接时，代码示例中设置了以下请求头：

- `Authorization`: 用于存放访问令牌，形如 `"Bearer <token>"`
- `Protocol-Version`: 固定示例中为 `"1"`
- `Device-Id`: 设备物理网卡 MAC 地址
- `Client-Id`: 设备 UUID（可在应用中唯一标识设备）

这些头会随着 WebSocket 握手一起发送到服务器，服务器可根据需求进行校验、认证等。

---

## 3. JSON 消息结构

WebSocket 文本帧以 JSON 方式传输，以下为常见的 `"type"` 字段及其对应业务逻辑。若消息里包含未列出的字段，可能为可选或特定实现细节。

### 3.1 客户端→服务器

1. **Hello**
   - 连接成功后，由客户端发送，告知服务器基本参数。
   - 例：
     ```json
     {
       "type": "hello",
       "version": 1,
       "transport": "websocket",
       "audio_params": {
         "format": "opus",
         "sample_rate": 16000,
         "channels": 1,
         "frame_duration": 60
       }
     }
     ```

2. **Listen**
   - 表示客户端开始或停止录音监听。
   - 常见字段：
     - `"session_id"`：会话标识
     - `"type": "listen"`
     - `"state"`：`"start"`, `"stop"`, `"detect"`（唤醒检测已触发）
     - `"mode"`：`"auto"`, `"manual"` 或 `"realtime"`，表示识别模式。
   - 例：开始监听
     ```json
     {
       "session_id": "xxx",
       "type": "listen",
       "state": "start",
       "mode": "manual"
     }
     ```

3. **Abort**
   - 终止当前说话（TTS 播放）或语音通道。
   - 例：
     ```json
     {
       "session_id": "xxx",
       "type": "abort",
       "reason": "wake_word_detected"
     }
     ```
   - `reason` 值可为 `"wake_word_detected"` 或其他。

4. **Wake Word Detected**
   - 用于客户端向服务器告知检测到唤醒词。
   - 例：
     ```json
     {
       "session_id": "xxx",
       "type": "listen",
       "state": "detect",
       "text": "你好小明"
     }
     ```

5. **IoT**
   - 发送当前设备的物联网相关信息：
     - **Descriptors**（描述设备功能、属性等）
     - **States**（设备状态的实时更新）
   - 例：
     ```json
     {
       "session_id": "xxx",
       "type": "iot",
       "descriptors": { ... }
     }
     ```
     或
     ```json
     {
       "session_id": "xxx",
       "type": "iot",
       "states": { ... }
     }
     ```

---

### 3.2 服务器→客户端

1. **Hello**
   - 服务器端返回的握手确认消息。
   - 必须包含 `"type": "hello"` 和 `"transport": "websocket"`。
   - 可能会带有 `audio_params`，表示服务器期望的音频参数，或与客户端对齐的配置。
   - 成功接收后客户端会设置事件标志，表示 WebSocket 通道就绪。

2. **STT**
   - `{"type": "stt", "text": "..."}`
   - 表示服务器端识别到了用户语音。（例如语音转文本结果）
   - 设备可能将此文本显示到屏幕上，后续再进入回答等流程。

3. **LLM**
   - `{"type": "llm", "emotion": "happy", "text": "😀"}`
   - 服务器指示设备调整表情动画 / UI 表达。

4. **TTS**
   - `{"type": "tts", "state": "start"}`：服务器准备下发 TTS 音频，客户端进入 "speaking" 播放状态。
   - `{"type": "tts", "state": "stop"}`：表示本次 TTS 结束。
   - `{"type": "tts", "state": "sentence_start", "text": "..."}`
     - 让设备在界面上显示当前要播放或朗读的文本片段（例如用于显示给用户）。

5. **IoT**
   - `{"type": "iot", "commands": [ ... ]}`
   - 服务器向设备发送物联网的动作指令，设备解析并执行（如打开灯、设置温度等）。

6. **音频数据：二进制帧**
   - 当服务器发送音频二进制帧（Opus 编码）时，客户端解码并播放。
   - 若客户端正在处于 "listening" （录音）状态，收到的音频帧会被忽略或清空以防冲突。

---

## 4. 音频编解码

1. **客户端发送录音数据**
   - 音频输入经过可能的回声消除、降噪或音量增益后，通过 Opus 编码打包为二进制帧发送给服务器。
   - 如果客户端每次编码生成的二进制帧大小为 N 字节，则会通过 WebSocket 的 **binary** 消息发送这块数据。

2. **客户端播放收到的音频**
   - 收到服务器的二进制帧时，同样认定是 Opus 数据。
   - 设备端会进行解码，然后交由音频输出接口播放。
   - 如果服务器的音频采样率与设备不一致，会在解码后再进行重采样。

---

## 5. 常见状态流转

以下简述设备端关键状态流转，与 WebSocket 消息对应：

1. **Idle** → **Connecting**
   - 用户触发或唤醒后，设备调用 `OpenAudioChannel()` → 建立 WebSocket 连接 → 发送 `"type":"hello"`。

2. **Connecting** → **Listening**
   - 成功建立连接后，若继续执行 `SendStartListening(...)`，则进入录音状态。此时设备会持续编码麦克风数据并发送到服务器。

3. **Listening** → **Speaking**
   - 收到服务器 TTS Start 消息 (`{"type":"tts","state":"start"}`) → 停止录音并播放接收到的音频。

4. **Speaking** → **Idle**
   - 服务器 TTS Stop (`{"type":"tts","state":"stop"}`) → 音频播放结束。若未继续进入自动监听，则返回 Idle；如果配置了自动循环，则再度进入 Listening。

5. **Listening** / **Speaking** → **Idle**（遇到异常或主动中断）
   - 调用 `SendAbortSpeaking(...)` 或 `CloseAudioChannel()` → 中断会话 → 关闭 WebSocket → 状态回到 Idle。

---

## 6. 错误处理

1. **连接失败**
   - 如果 `Connect(url)` 返回失败或在等待服务器 "hello" 消息时超时，触发 `on_network_error_()` 回调。设备会提示"无法连接到服务"或类似错误信息。

2. **服务器断开**
   - 如果 WebSocket 异常断开，回调 `OnDisconnected()`：
     - 设备回调 `on_audio_channel_closed_()`
     - 切换到 Idle 或其他重试逻辑。

---

## 7. 其它注意事项

1. **鉴权**
   - 设备通过设置 `Authorization: Bearer <token>` 提供鉴权，服务器端需验证是否有效。
   - 如果令牌过期或无效，服务器可拒绝握手或在后续断开。

2. **会话控制**
   - 代码中部分消息包含 `session_id`，用于区分独立的对话或操作。服务端可根据需要对不同会话做分离处理，WebSocket 协议为空。

3. **音频负载**
   - 代码里默认使用 Opus 格式，并设置 `sample_rate = 16000`，单声道。帧时长由 `OPUS_FRAME_DURATION_MS` 控制，一般为 60ms。可根据带宽或性能做适当调整。

4. **IoT 指令**
   - `"type":"iot"` 的消息用户端代码对接 `thing_manager` 执行具体命令，因设备定制而不同。服务器端需确保下发格式与客户端保持一致。

5. **错误或异常 JSON**
   - 当 JSON 中缺少必要字段，例如 `{"type": ...}`，客户端会记录错误日志（`ESP_LOGE(TAG, "Missing message type, data: %s", data);`），不会执行任何业务。

---

## 8. 消息示例

下面给出一个典型的双向消息示例（流程简化示意）：

1. **客户端 → 服务器**（握手）
   ```json
   {
     "type": "hello",
     "version": 1,
     "transport": "websocket",
     "audio_params": {
       "format": "opus",
       "sample_rate": 16000,
       "channels": 1,
       "frame_duration": 60
     }
   }
   ```

2. **服务器 → 客户端**（握手应答）
   ```json
   {
     "type": "hello",
     "transport": "websocket",
     "audio_params": {
       "sample_rate": 16000
     }
   }
   ```

3. **客户端 → 服务器**（开始监听）
   ```json
   {
     "session_id": "",
     "type": "listen",
     "state": "start",
     "mode": "auto"
   }
   ```
   同时客户端开始发送二进制帧（Opus 数据）。

4. **服务器 → 客户端**（ASR 结果）
   ```json
   {
     "type": "stt",
     "text": "用户说的话"
   }
   ```

5. **服务器 → 客户端**（TTS开始）
   ```json
   {
     "type": "tts",
     "state": "start"
   }
   ```
   接着服务器发送二进制音频帧给客户端播放。

6. **服务器 → 客户端**（TTS结束）
   ```json
   {
     "type": "tts",
     "state": "stop"
   }
   ```
   客户端停止播放音频，若无更多指令，则回到空闲状态。

---

## 9. 总结

本协议通过在 WebSocket 上层传输 JSON 文本与二进制音频帧，完成功能包括音频流上传、TTS 音频播放、语音识别与状态管理、IoT 指令下发等。其核心特征：

- **握手阶段**：发送 `"type":"hello"`，等待服务器返回。
- **音频通道**：采用 Opus 编码的二进制帧双向传输语音流。
- **JSON 消息**：使用 `"type"` 为核心字段标识不同业务逻辑，包括 TTS、STT、IoT、WakeWord 等。
- **扩展性**：可根据实际需求在 JSON 消息中添加字段，或在 headers 里进行额外鉴权。

服务器与客户端需提前约定各类消息的字段含义、时序逻辑以及错误处理规则，方能保证通信顺畅。上述信息可作为基础文档，便于后续对接、开发或扩展。

main/boards****Board 类说明

boards文件夹中，包含了所有已经适配过的板卡，因为每个板卡的外设、IO、资源不一样，所以和板卡有关的模块都可以放在此文件夹中进行初始化。

Board****类

Board 类是一个抽象基类，它定义了一系列纯虚函数，为不同类型的开发板提供了统一的接口。WifiBoard 和 Ml307Board 类继承自 Board 类，分别实现了通过 WiFi 和 ML307(4G模组)进行网络连接的功能。

Board 类：

• 作为抽象基类，包含了一系列纯虚函数，如 GetBoardType、GetAudioCodec 等，派生类需要实现这些函数。
• 包含了一些通用的成员变量和方法，如 uuid_ 和 GenerateUuid 方法，用于生成设备的唯一标识。
• 提供了 GetInstance 静态方法，用于获取 Board 类的单例对象。

WifiBoard 类：

• 继承自 Board 类，实现了通过 WiFi 进行网络连接的功能。
• 包含一个 wifi_config_mode_ 成员变量，用于表示是否进入 WiFi 配置模式。
• 提供了 EnterWifiConfigMode 和 ResetWifiConfiguration 方法，用于进入和重置 WiFi 配置。

Ml307Board 类：

• 继承自 Board 类，使用 ML307 调制解调器进行网络连接。
• 包含一个 modem_ 成员变量，用于管理 ML307 调制解调器。
• 提供了 WaitForNetworkReady 方法，用于等待网络连接就绪。

当前有了WiFi和4G两个类，那我们就可以根据自己的板卡类型，继承对应类实现我们板卡具体外设了，例如多合一板卡，使用的Code是ES8311，屏幕是ST7789，分辨率是172*320，我们就可以创建XiaozhiAioS3类继承WifiBoard，然后初始化对应模块的驱动即可。

I2cDevice****类

I2cDevice 类用于与 I2C 设备进行通信。

class I2cDevice {
public:
    I2cDevice(i2c_master_bus_handle_t i2c_bus, uint8_t addr);

protected:
    i2c_master_dev_handle_t i2c_device_;

    void WriteReg(uint8_t reg, uint8_t value);
    uint8_t ReadReg(uint8_t reg);
    void ReadRegs(uint8_t reg, uint8_t* buffer, size_t length);
};

• 在构造函数中初始化 I2C 设备。
• 提供 WriteReg、ReadReg 和 ReadRegs 方法，用于读写 I2C 设备的寄存器

Button****类

Button 类用于处理按键事件。

class Button {
public:
#if CONFIG_SOC_ADC_SUPPORTED
    Button(const button_adc_config_t& cfg);
#endif
    Button(gpio_num_t gpio_num, bool active_high = false);
    ~Button();

    void OnPressDown(std::function<void()> callback);
    void OnPressUp(std::function<void()> callback);
    void OnLongPress(std::function<void()> callback);
    void OnClick(std::function<void()> callback);
    void OnDoubleClick(std::function<void()> callback);
private:
    gpio_num_t gpio_num_;
    button_handle_t button_handle_ = nullptr;

    std::function<void()> on_press_down_;
    std::function<void()> on_press_up_;
    std::function<void()> on_long_press_;
    std::function<void()> on_click_;
    std::function<void()> on_double_click_;
};

• 通过构造函数初始化按键。
• 使用 OnPressDown、OnPressUp、OnLongPress、OnClick 和 OnDoubleClick 方法注册按键事件的回调函数。
