U8WPWM
#define MAIN_Fosc 11059200L //定义主时钟
#include "..\..\STC8Hxxx.h"
/************* 功能说明 **************
先别修改程序, 直接下载"pwm.hex"测试, 下载时选择主频11.0592MHz.
PWM输出固定为推挽输出, 设置IO方式无效.

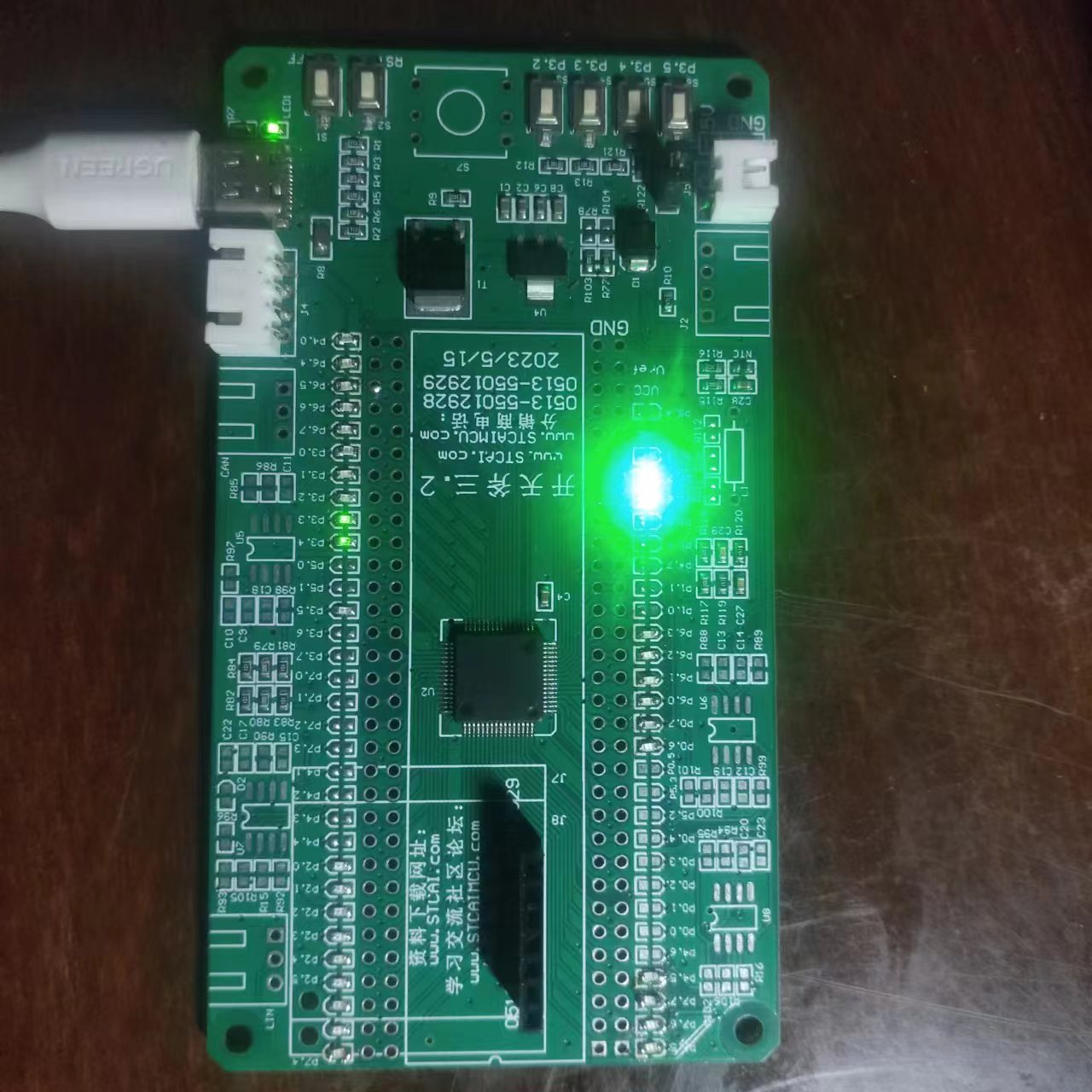

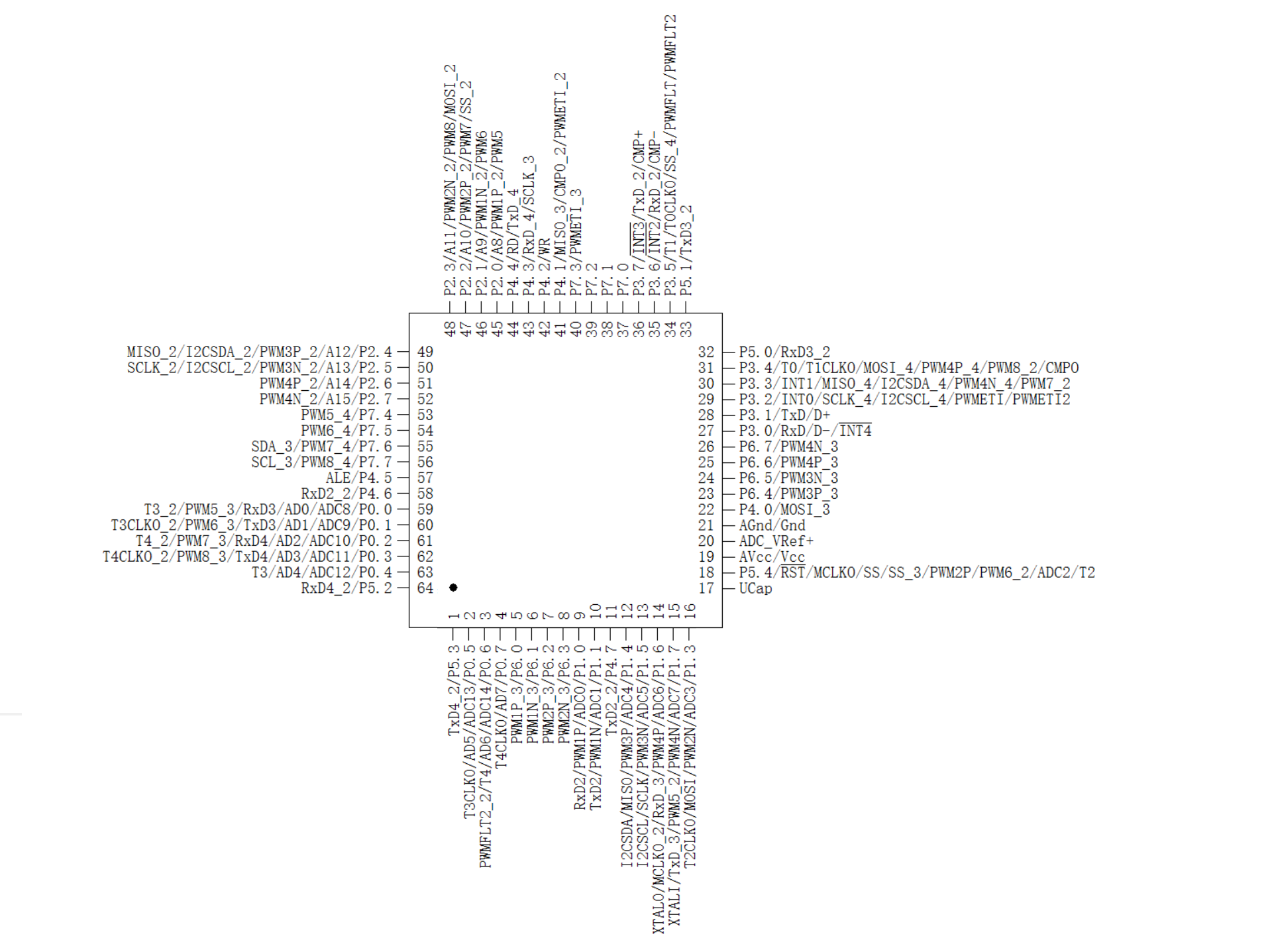

输出IO:
PWM5-->P1.7
PWM6-->P5.4
PWM7-->P3.3
PWM8-->P3.4
如有需要, 用户自行修改成别的IO输出.
******************************************/
void PWMB_config(void);
/******************** 主函数 **************************/
void main(void)
{
/* //使用外部晶振时.
P_SW2 |= 0x80; //SFR enable
XOSCCR = 0xc0; //启动外部晶振
while (!(XOSCCR & 1)); //等待时钟稳定
CLKDIV = 0x00; //时钟不分频
CKSEL = 0x01; //选择外部晶振
*/
PWMB_config();
while (1)
{
}
}
void PWMB_config(void)
{
P_SW2 |= 0x80; //SFR enable
PWMB_PSCR = 0x0000; // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
PWMB_DTR = 0; // 死区时间配置, n=0~127: DTR= n T, 0x80 ~(0x80+n), n=0~63: DTR=(64+n)*2T,
// 对PWMB没有意义 0xc0 ~(0xc0+n), n=0~31: DTR=(32+n)*8T, 0xE0 ~(0xE0+n), n=0~31: DTR=(32+n)*16T,
PWMB_ARR = 2400; // 自动重装载寄存器, 控制PWM周期
PWMB_CCER1 = 0;
PWMB_CCER2 = 0;
PWMB_SR1 = 0;
PWMB_SR2 = 0;
PWMB_ENO = 0; // IO输出允许, bit6: ENO8P, bit4: ENO7P, bit2: ENO6P, bit0: ENO5P
PWMB_PS = 0;
PWMB_IER = 0;
PWMB_CCMR1 = 0x68; // 通道模式配置, PWM模式1, 预装载允许
PWMB_CCR1 = 400; // 比较值, 控制占空比(高电平时钟数)
PWMB_CCER1 |= 0x01; // 开启比较输出, 高电平有效
PWMB_PS |= 1; // 选择IO, 0:选择P2.0, 1:选择P1.7, 2:选择P0.0, 3:选择P7.4,
PWMB_ENO |= 0x01; // IO输出允许, bit6: ENO8P, bit4: ENO7P, bit2: ENO6P, bit0: ENO5P
// PWMB_IER |= 0x02; // 使能中断
PWMB_CCMR2 = 0x68; // 通道模式配置, PWM模式1, 预装载允许
PWMB_CCR2 = 800; // 比较值, 控制占空比(高电平时钟数)
PWMB_CCER1 |= 0x10; // 开启比较输出, 高电平有效
PWMB_PS |= (1<<2); // 0:选择P2.1, 1:选择P5.4, 2:选择P0.1, 3:选择P7.5,
PWMB_ENO |= 0x04; // IO输出允许, bit6: ENO8P, bit4: ENO7P, bit2: ENO6P, bit0: ENO5P
// PWMB_IER |= 0x04; // 使能中断
PWMB_CCMR3 = 0x68; // 通道模式配置, PWM模式1, 预装载允许
PWMB_CCR3 = 1200; // 比较值, 控制占空比(高电平时钟数)
PWMB_CCER2 |= 0x01; // 开启比较输出, 高电平有效
PWMB_PS |= (1<<4); // 选择IO, 0:选择P2.2, 1:选择P3.3, 2:选择P0.2, 3:选择P7.6,
PWMB_ENO |= 0x10; // IO输出允许, bit6: ENO8P, bit4: ENO7P, bit2: ENO6P, bit0: ENO5P
// PWMB_IER |= 0x08; // 使能中断
PWMB_CCMR4 = 0x68; // 通道模式配置, PWM模式1, 预装载允许
PWMB_CCR4 = 1600; // 比较值, 控制占空比(高电平时钟数)
PWMB_CCER2 |= 0x10; // 开启比较输出, 高电平有效
PWMB_PS |= (1<<6); // 选择IO, 0:选择P2.3, 1:选择P3.4, 2:选择P0.3, 3:选择P7.7,
PWMB_ENO |= 0x40; // IO输出允许, bit6: ENO8P, bit4: ENO7P, bit2: ENO6P, bit0: ENO5P
// PWMB_IER |= 0x10; // 使能中断
PWMB_EGR = 0x01; //产生一次更新事件, 清除计数器和预分频计数器, 装载预分频寄存器的值
PWMB_BKR = 0x80; // 主输出使能 相当于总开关
PWMB_CR1 = 0x81; // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数, bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
// PWMB_ISR_En = PWMB_IER; //设置标志允许通道5~8中断处理
}
// PWMB_PS = (0<<6)+(0<<4)+(0<<2)+0; //选择IO, 4项从高到低(从左到右)对应PWM8 PWM7 PWM6 PWM5
// PWMB_PS PWM8 PWM7 PWM6 PWM5
// 00 P2.3 P2.2 P2.1 P2.0
// 01 P3.4 P3.3 P5.4 P1.7
// 02 P0.3 P0.2 P0.1 P0.0
// 03 P7.7 P7.6 P7.5 P7.4
输出端口
PWMB_PS |= 1; P1.6
PWMB_PS |= (1<<2); P1.7
PWMB_PS |= (1<<4); P3.3
PWMB_PS |= (1<<6); P3.4
