LabVIEW受电弓测试

LabVIEW结合高性能传感器及通信模块搭建受电弓测试平台，实现静态特性（静态接触压力与高度关系）和升降弓时间的自动化测试。

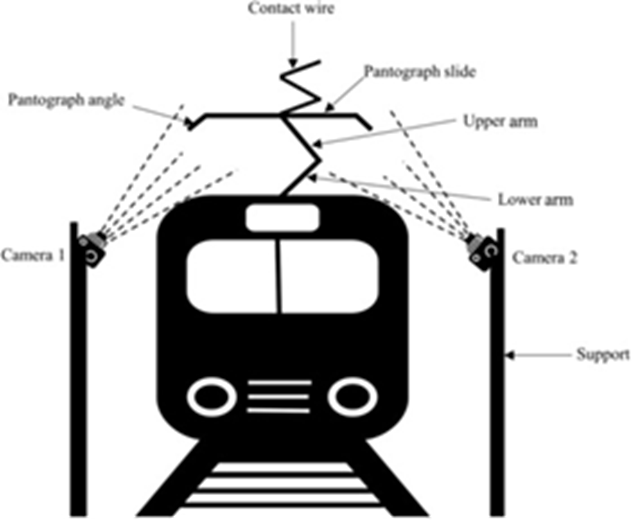

应用场景

适用于电力机车受电弓制造企业（出厂前性能校验）及轨道交通检修单位（检修后状态验证），核心测试目标包括：

硬件选型

选型依据

超声波传感器：需精准测量弓头高度（10~5200mm），所选传感器线性误差＜0.5%，抗粉尘、振动干扰，适配工业现场；支持 RS485 通信，可直接与上位机数字化交互，无需额外模拟量转换。
拉力传感器：用于检测静态接触压力（对应 0~20kg 拉力），选用 0.1 级精度传感器，输出 4~20mA 标准信号，适配 RS485 转换模块，确保压力数据稳定传输。
RS485 模块：工业级通信模块，支持多设备总线连接（传感器、继电器等），传输距离＞100 米，抗共模干扰，满足测试平台分散布局需求。
工控机：搭载多核处理器，支持 LabVIEW 运行及多任务并行（数据采集、绘图、存储同步进行），接口丰富（含 RS232/RS485），适配工业环境。

核心优势

硬件均具备工业级可靠性，且与 LabVIEW 兼容性强，无需复杂驱动开发，可通过标准通信协议直接集成，缩短搭建周期。

软件架构

功能实现

基于 LabVIEW 图形化编程，核心架构及功能如下：

通信层：通过 VISA 函数配置 RS485 参数（波特率 9600、8 数据位、1 停止位），实现与传感器的数字化通信 ------ 超声波传感器发送高度数据、拉力传感器发送压力数据、限位开关发送状态信号，数据解析延迟＜100ms。
数据处理层：采用 "生产者 / 消费者" 模式 ------ 生产者循环实时采集传感器数据（高度、压力、开关状态），通过队列传递至消费者循环；消费者循环计算静态接触压力（拉力 ×9.8）、升降弓时间（触发信号至停止信号间隔）、同高压力差（升弓与降弓同高度压力差值）。
展示与存储层：实时绘制 XY 图（升弓 / 降弓特性曲线、同高压力差曲线）；采用 TDMS 格式存储数据（写入速度＞1000 点 / 秒），支持批量数据追溯；通过内置报表工具生成带曲线的测试报告，可直接打印。
控制层：通过串口继电器控制电磁阀（升 / 降弓驱动）、减速电机（牵引弓头），逻辑判断基于条件结构（如拉力≥40N 启动电机、限位开关触发停止升弓）。

架构优点

问题与解决

开发问题	解决方法
传感器通信丢包	通过 VISA 清空 I/O 缓冲区，设置 180ms 响应等待时间，确保数据完整接收；添加 CRC 校验验证数据有效性
同高压力差曲线不同步	升弓 / 降弓高度数据采样间隔不同，采用 0.01 米细分高度，对升弓 / 降弓压力进行线性插值，统一数据点
升降弓时间计算偏差	以超声波传感器初始高度为基准，结合限位开关触发信号，排除机械振动导致的误触发（设置 200ms 防抖判断）
大量数据存储慢	采用 TDMS 二进制存储（相比 CSV，写入速度提升 6 倍），按测试批次分文件存储，避免单文件过大
