一、前言
随着物联网技术的飞速发展，远程诊断已成为现代设备维护和故障排除的重要手段。作为远程诊断系统的核心，通信协议的选择直接影响着系统的性能、安全性和可靠性。我们将深入探讨MQTT、TCP、KCP和WebSocket四种主流通信协议在远程诊断中的应用场景和技术优势。

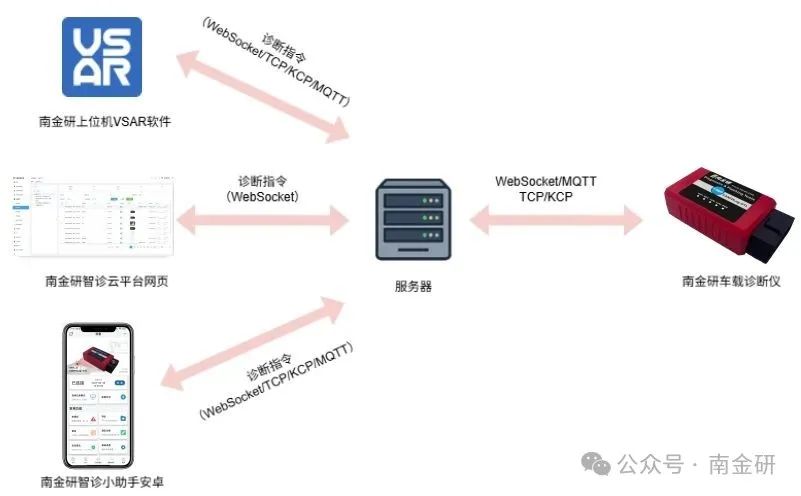

1、VCI远程诊断系统架构
汽车电子远程诊断系统采用Web-Server-VCI三层架构设计，支持WebSocket、MQTT、TCP-TLS、KCP四种通信协议，实现从Web端-南金研智诊云平台网页、PC端-南金研上位机VSAR软件或手机端-南金研智诊小助手到车辆ECU的完整诊断链路。
[ ps：南金研CANFDLog-OTL 是一款 2 路 CAN(FD)数据记录诊断仪。支持 CAN(FD)数据记录及 UDS 诊断。内置SD 卡(128G)，长时间稳定可靠记录数据-记满自动覆盖老数据。搭配 PC 端软件通过 WiFi 实时查看、分析和下载数据。]
系统架构层次
**· 客户端：**诊断界面，技师发送诊断指令
· 服务器端：多协议数据处理中心，智能路由和协议转换
· VCI设备：插入车辆OBD接口，执行实际的UDS诊断操作
**· 车辆端：**发动机、变速箱、ABS等各ECU模块

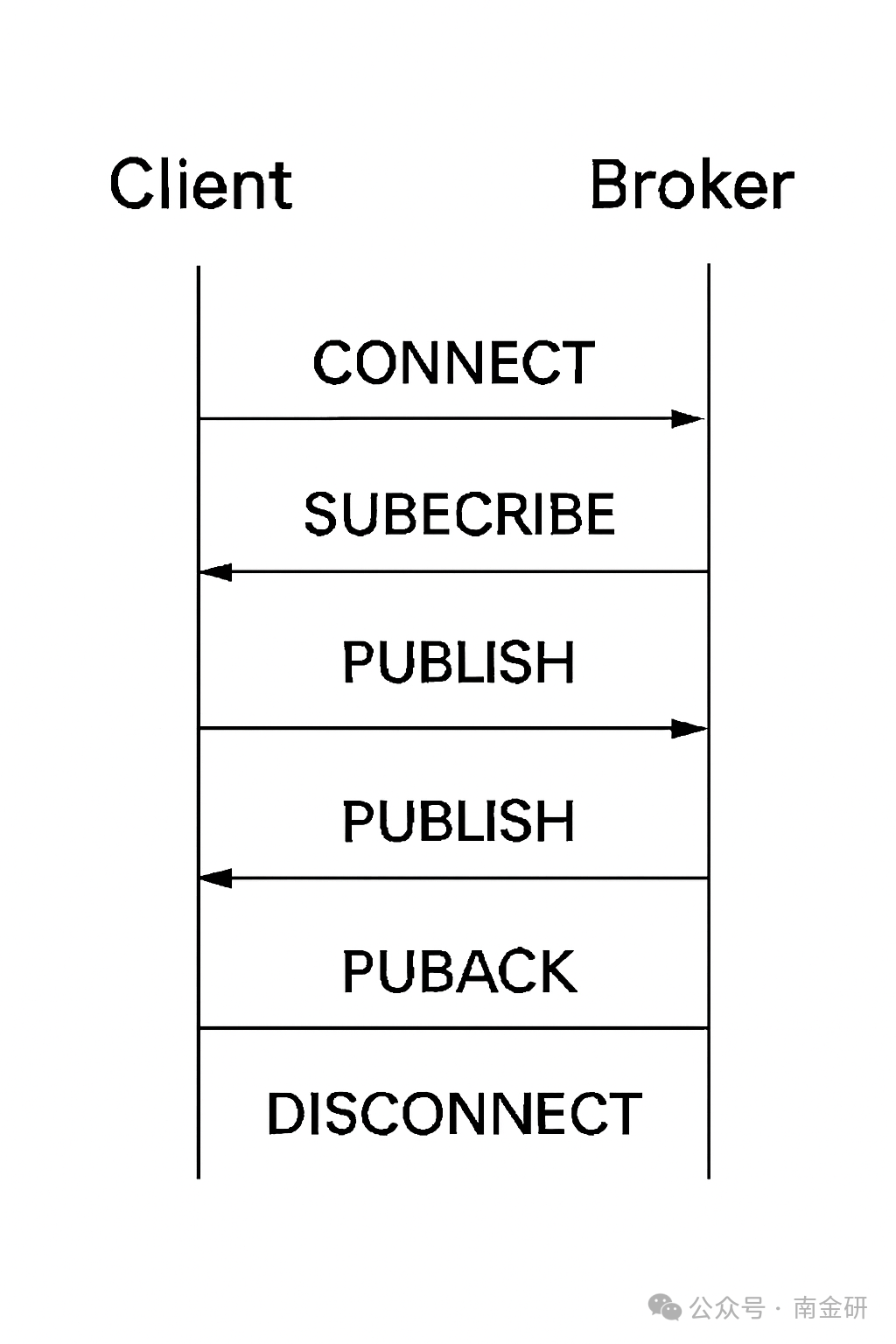

2、MQTT
MQTT（Message Queuing Telemetry Transport）是一个轻量级的消息发布/订阅协议，专为低带宽、高延迟或不可靠网络环境设计。其核心特性包括轻量化、支持QoS保障及离线缓存，这使得它成为远程设备管理的理想选择。
2.1 在VCI诊断系统中的应用
MQTT在VCI诊断系统中的应用涵盖了设备的注册、实时状态监控、批量管理和故障告警等多个方面。当新的VCI设备接入时，MQTT协议用于设备的注册与身份验证，确保设备合法性。并且还能通过实时监控设备的在线状态、网络连接质量及电源状态，技术人员能够及时获取设备运行信息。此外，MQTT还支持按照服务站、技师或车型等维度对设备进行分组管理，提升管理效率。同时，在设备出现故障或诊断过程中发现问题时，系统能够通过MQTT协议及时推送告警信息，快速响应。为了提高系统的可靠性，MQTT还支持离线消息缓存，使得即使VCI设备暂时失去网络连接，断网后的指令也能在重连后及时执行。
2.2 技术优势
MQTT协议的轻量级特性使其非常适合嵌入式设备及移动网络的应用。QoS（服务质量）保证机制确保了关键数据的可靠传输，尤其在诊断指令和设备状态信息方面，避免数据丢失。自动重连机制和对海量设备的支持也使得系统能够在不稳定的网络环境下，保持高效的设备管理与诊断操作。

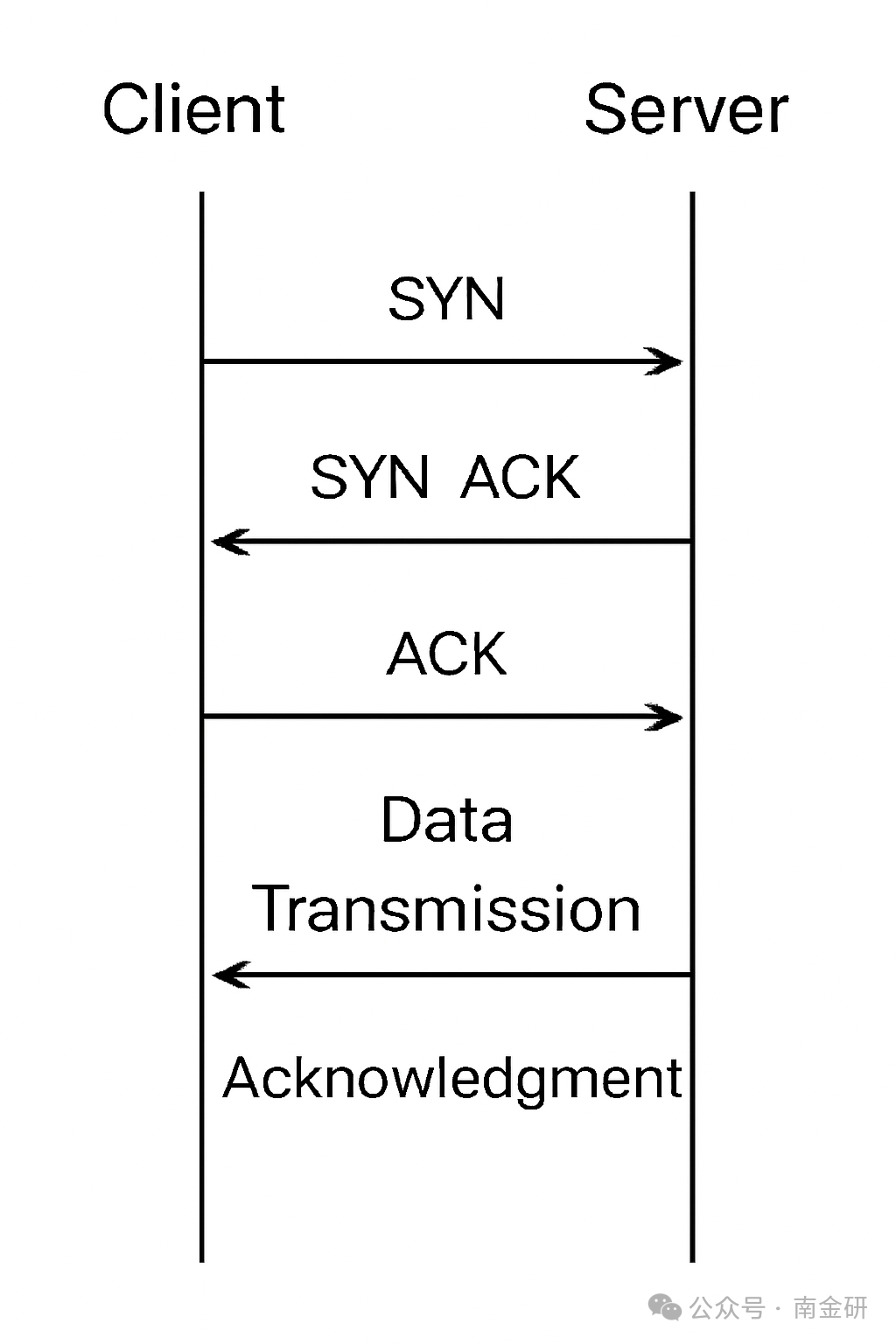

3、TCP
TCP协议为车辆诊断系统提供了稳定可靠的数据传输通道，确保Web端到VCI设备之间的指令传输安全无误。提供了必要的连接可靠性和数据完整性保障。同时，TCP也能支持较大数据的传输，如固件升级或数据库下载。
3.1 在VCI诊断系统中的应用
TCP协议主要用于Web端向VCI设备发送诊断指令，并接收VCI设备的诊断数据。通过这种方式，Web端技师能够远程控制VCI设备，执行ISO 14229（UDS）诊断服务，读取车辆的故障码，并进行清除。同时，VCI设备上传的CAN数据也可以通过TCP协议传输到服务器。为了确保数据传输的完整性，TCP协议会确保所有数据包都按顺序到达，并且没有丢失。此外，TCP协议在传输大文件时支持VCI固件的远程升级、诊断数据库的更新以及诊断日志的上传等。
3.2 技术优势
TCP协议最大的优势是其可靠传输特性，确保了诊断指令和数据能够按序、安全地到达目标设备。TCP协议的连接可靠性使得它成为适用于指令传输的理想选择，并且在面对大规模数据传输（如固件升级、数据库更新等）时，能够保证高效且稳定的传输。其双向通信特性保证了Web端与VCI设备之间的实时互动。而且，TCP协议本身能够处理网络中的丢包问题，通过重传机制保证数据最终能够成功到达。

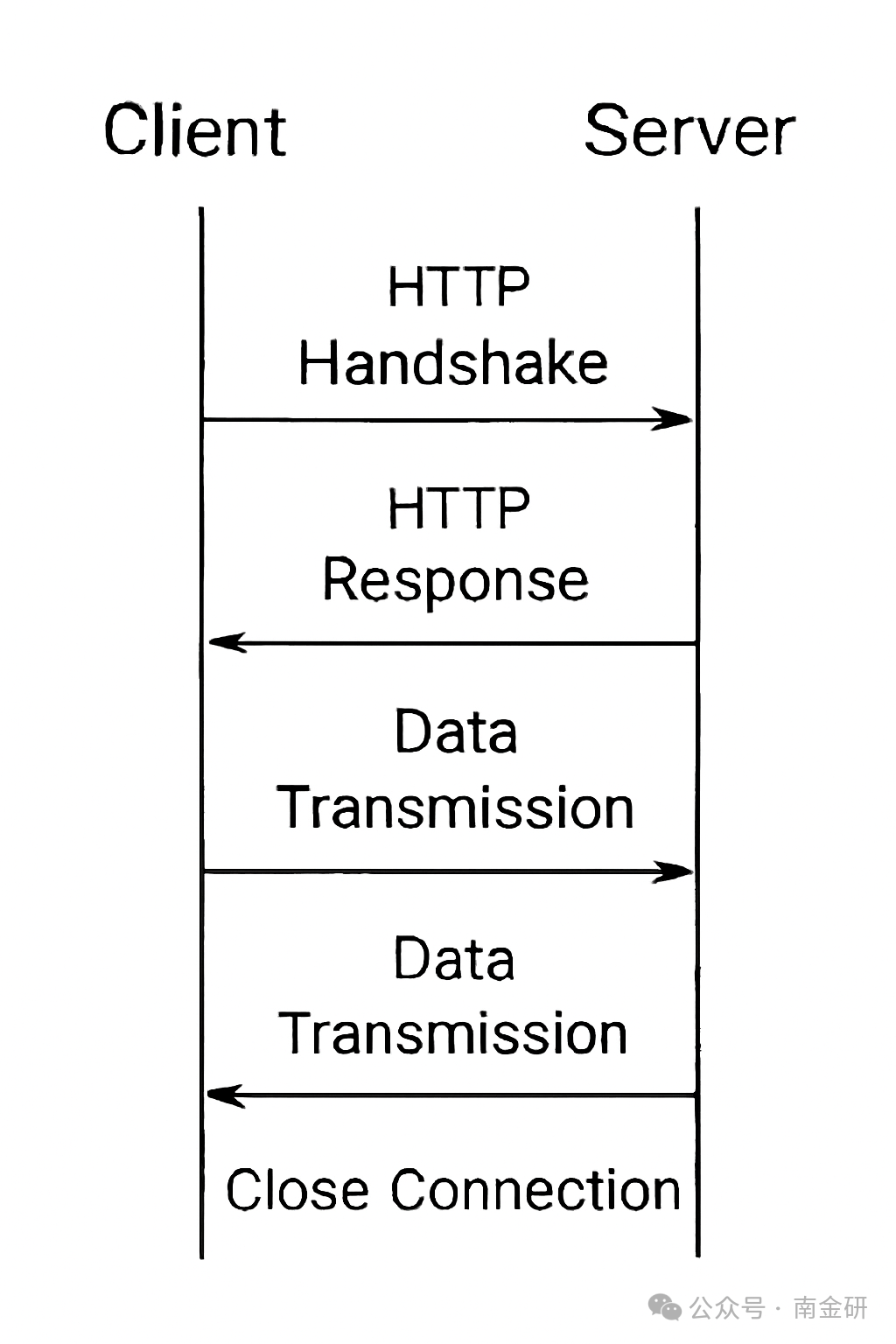

4、WebSocket
WebSocket协议提供了全双工通信能力，使得Web端的诊断界面能够实时、高效地与VCI设备进行互动。在远程诊断过程中，WebSocket协议的低延迟和双向通信特性，极大提升了技师的诊断效率。
4.1 在Web诊断系统中的应用
WebSocket协议允许技师在浏览器端实时查看车辆的诊断数据，如发动机转速、温度、压力等，并对VCI设备进行操作。通过Web端，技师能够实时读取和清除故障码，查看故障的详细描述和解决方案。在诊断过程中，WebSocket还可以为现场技师提供在线技术支持，确保故障诊断的高效进行。系统还支持历史记录的保存，方便后续分析与问题追踪。
4.2 技术优势
WebSocket的即时响应能力能够满足远程诊断中对实时性的高要求，同时，双向通信特性使得指令与反馈之间的交互更加流畅。由于WebSocket是基于标准Web技术，且支持跨平台兼容，技师可以在PC、平板或手机等多种终端设备上进行操作，极大提高了系统的可用性与灵活性。

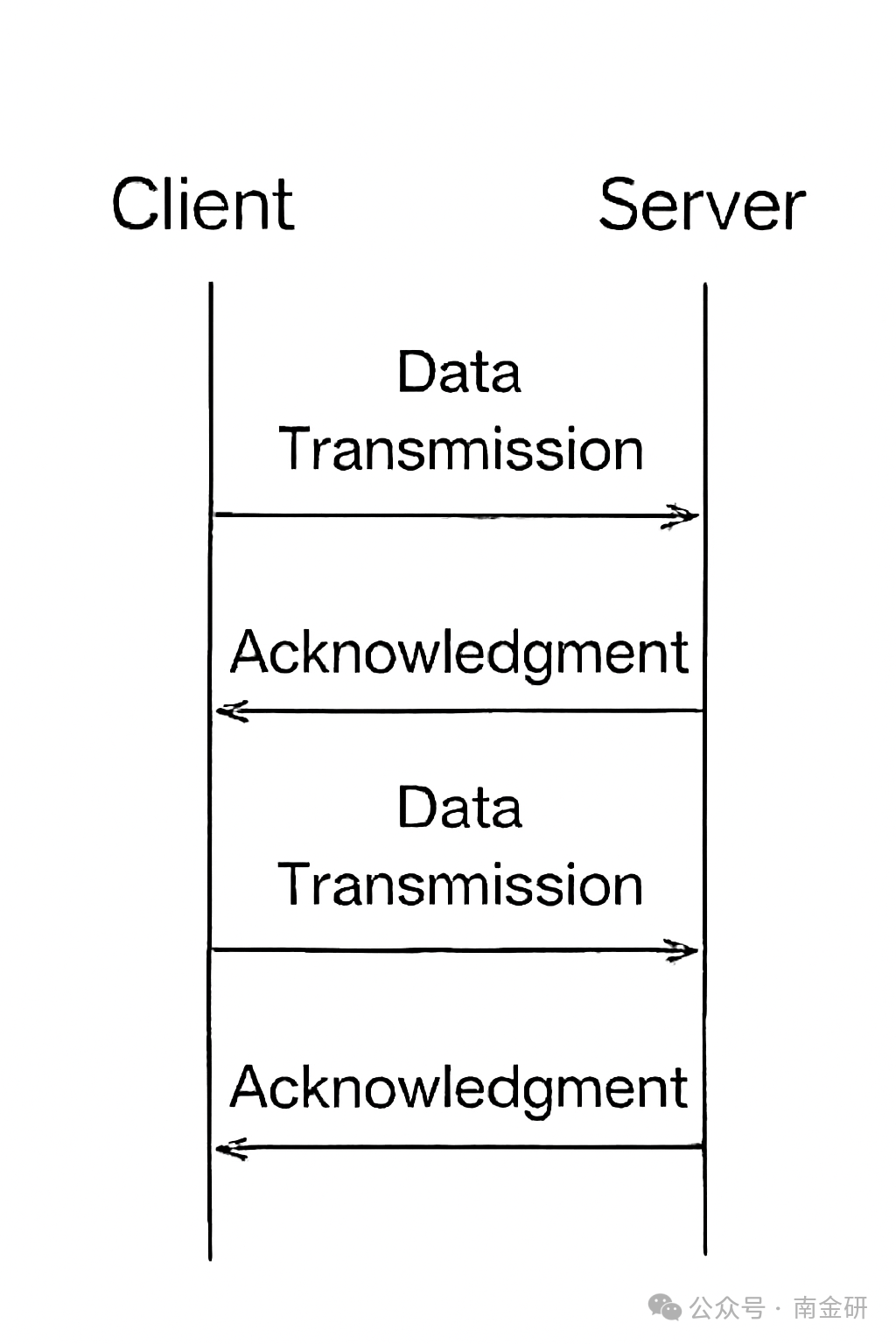

5、KCP
KCP协议是一种快速可靠的传输协议，专门设计用来优化实时数据传输，尤其适合对延迟要求极高的场景，如车辆ECU诊断数据的传输。
5.1 在VCI诊断系统中的应用
在VCI诊断系统中，KCP协议主要用于高效传输CAN报文数据，特别是在延迟敏感的实时诊断场景下，能够显著减少数据传输的时间。在大量CAN报文需要快速上传或下发时，KCP提供了优先级传输功能，根据诊断指令的紧急程度来调整传输顺序，确保最重要的指令和数据优先传输。KCP还具备网络自适应能力，根据网络条件自动优化传输策略，保证在不同网络环境下的传输稳定性。
5.2 技术优势
KCP协议在降低延迟和提高吞吐量方面表现优异，相比传统的TCP协议，能够减少30%-40%的延迟，确保实时诊断需求的满足。此外，KCP还具有智能的拥塞控制算法，能够适应各种网络环境，确保数据的稳定可靠传输。
总结

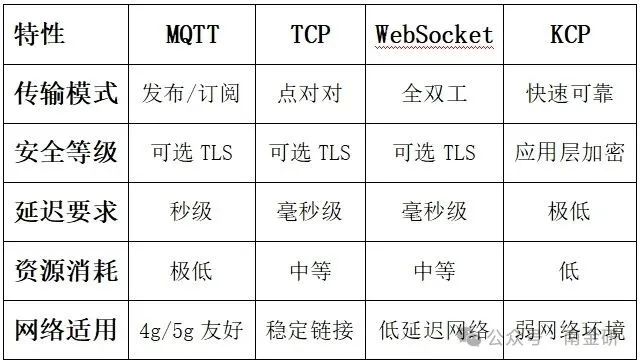

为了确保VCI诊断系统在各种网络环境下的高效运行，我们对四种主要通信协议------MQTT、TCP、WebSocket和KCP------进行了详细对比分析。每种协议在传输模式、安全性、延迟、资源消耗和网络适用性等方面具有不同的优势和应用场景。帮助用户合理选择和结合这些协议。
南金研设备支持MQTT、TCP、WebSocket和KCP等协议。通过MQTT、TCP、WebSocket和KCP等协议的结合，VCI诊断系统能够实现从Web端到车辆ECU的完整诊断链路，确保诊断操作的实时性、可靠性和安全性，为远程车辆维护提供强有力的技术保障。
