Jmeter 性能测试常用图表、服务器资源监控

性能测试常用图表

插件安装

步骤 1：安装插件管理器

1. 在 Jmeter 官网上下载插件管理器 Plugins-manager-1.3.jar
2. 将 jar 包放入到 lib\ext 目录下

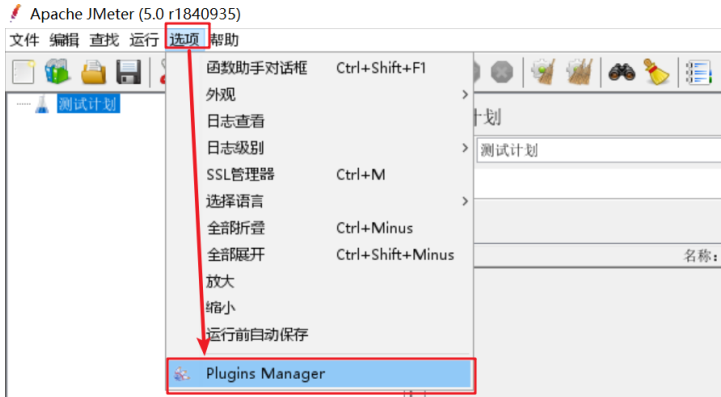

3. 重启 Jmeter，可以在选项下看到 Plugins Manager 选项

步骤 2：安装指定的插件

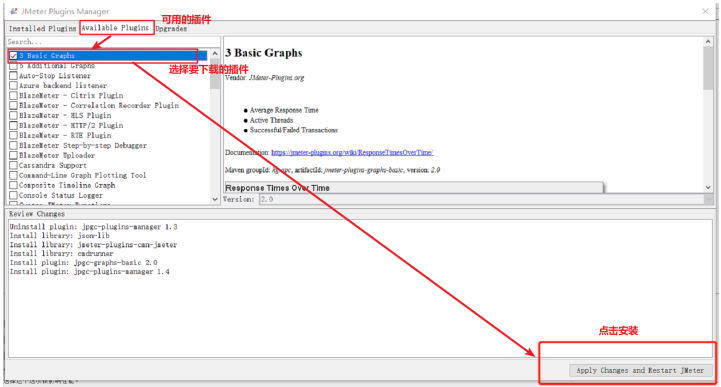

1. 打开 Plugins Manager 插件管理器
2. 选择 Available Plugins（当前可用的插件）

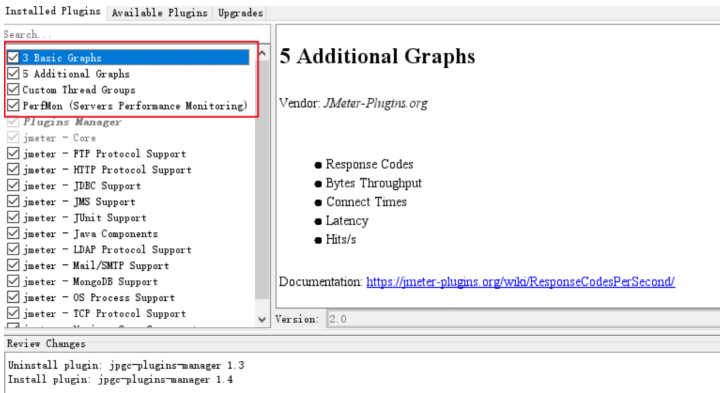

3. 选择需要下载的插件（等待右方文本内容展示出来）：3 Basic Graphs、PerfMon、Custom Thread Groups、5 Additional
4. 下载右下角的下载按钮，自动的完成下载，Jmeter 会自动重启

常用图表介绍

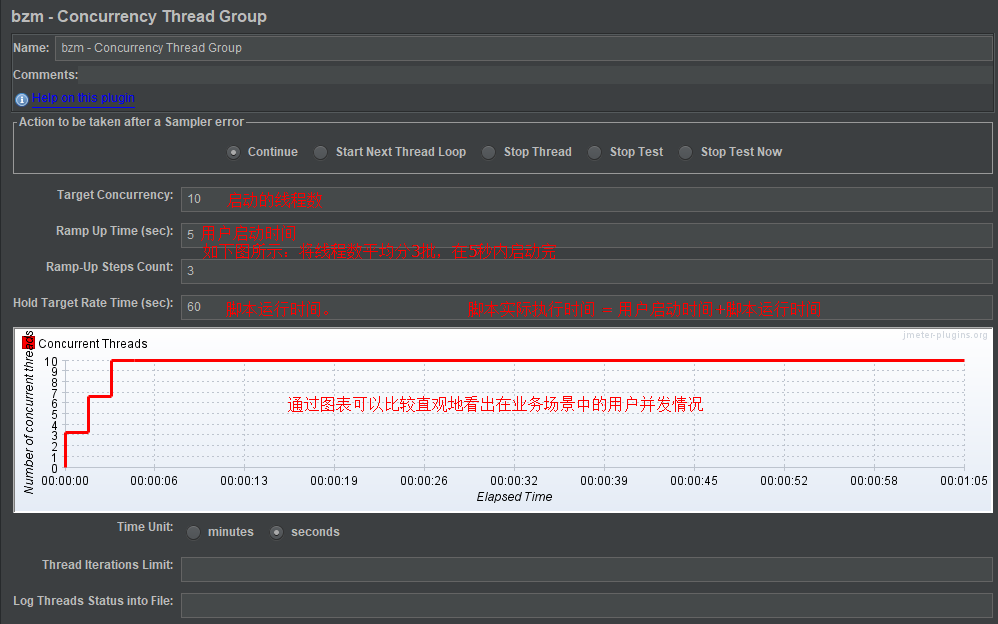

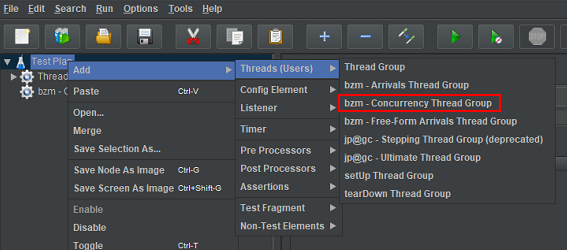

Concurrency Thread Group（并发线程组）

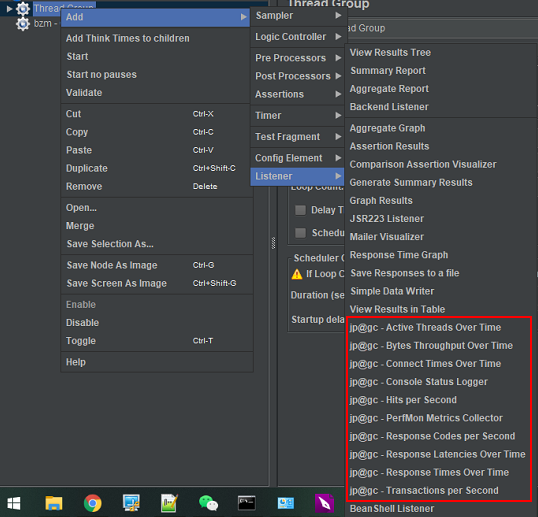

指标监听器

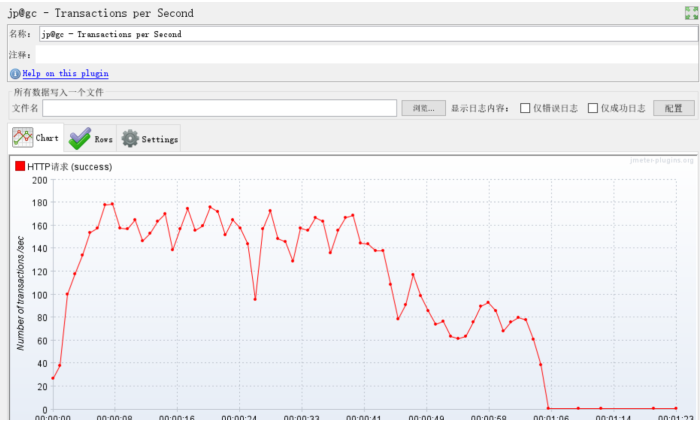

如下图所示：运行过程中的 TPS 统计

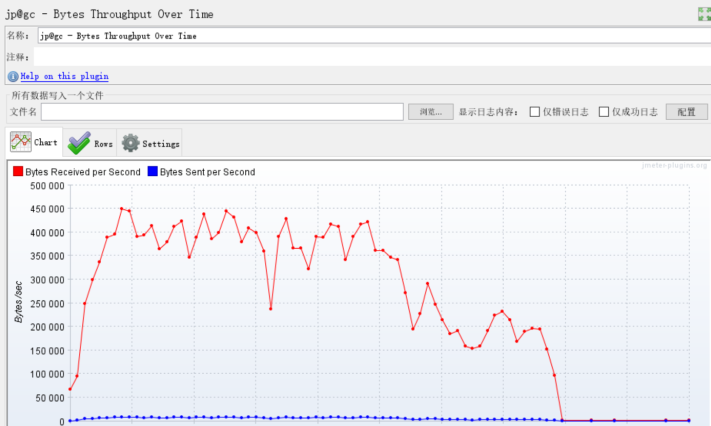

如下图所示：Bytes Through Over Time（运行过程中的传输速率）

服务器资源监控

以下介绍基于 Jmeter 客户端来监控服务器的硬件资源指标。

使用步骤如下：

1. 下载安装包 ServerAgent-2.2.3.zip
2. 解压缩安装包
3. 启动安装包中的执行文件：并在服务器端启动（如在 windows 上启动 startAgent.bat；在 Linux 上则启动 startAgent.sh）

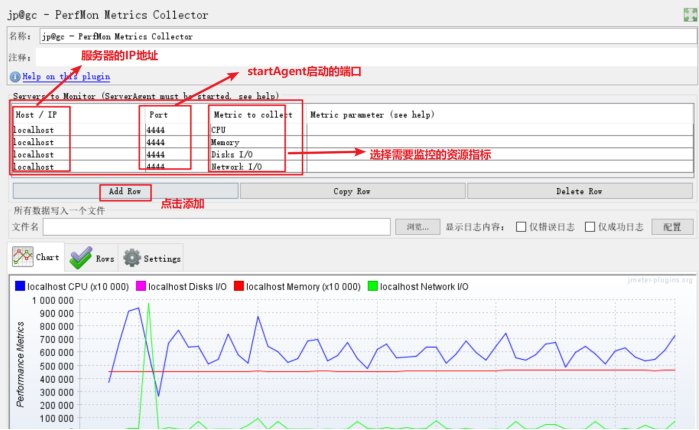

4. Jmeter 中添加组件（监听器中的 perForm 组件），并进行如下配置：

1. 运行性能脚本，该组件会自动监控。

2. 性能脚本运行完毕后，可在该组件下方的图表区域，右键保存为 CSV 性能结果数据。
