智能手表：电源检查

本文分享一个嵌入式设备中常用的电池状态监测函数，通过AD采样获取电池电压，经滤波和计算后得到电量百分比，并在OLED屏幕上动态显示电量图标及百分比数值。适用于STM32等单片机的电池管理模块，代码可直接移植使用。

AD 采样→电压计算→容量转换→OLED 显示

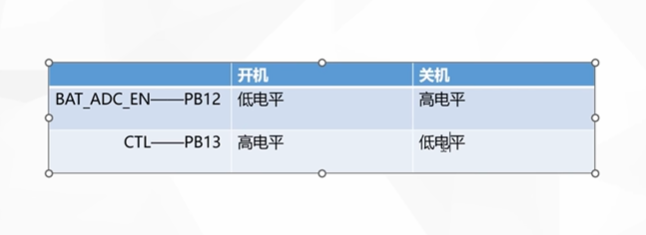

开机时：PB12 是低电平、PB13 是高电平 → 触发 "AD 采样→电量显示" 流程，设备正常检测、显示电池电量；
关机时：PB12 变为高电平、PB13 变为低电平 → 关闭 "AD 采样→电量显示" 流程，设备不再检测电量，降低功耗；
上电初始化：刚通电时，PB12 初始化为低电平、PB13 初始化为高电平 → 直接进入 "开机" 模式，确保电量检测能工作。

通过AD读取电压值，转化为电压

若 AD 为 12 位（最大 4095），参考电压 3.3V，且无分压电路
实际电压 = (ADValue / 4095.0) × 3.3

2，由于电压值不稳定，设计进行滤波

循环多次（如 3000 次）调用AD_GetValue()，累加采样值后取平均值。

3，动态显示

计算电池的百分比

Battery_Capacity=(ADValue-3276)*100/819;

(ADValue - 3276)：计算当前 AD 值与最低电压 AD 值的差值，代表当前电压在有效范围内的偏移量

除以819：将偏移量归一化到 0-1 的范围，得到相对满电的比例

乘以100：转换为百分比形式

当 ADValue=3276 时，计算结果为 0%（电池放空）

当 ADValue=3276+819=4095 时，计算结果为 100%（电池满电）

4.OLED 显示逻辑设计

显示内容：电量百分比（数字 +%）、动态电池图标。
分情况处理 ：
1. 电量 100%：显示完整电池图标，直接输出 "100%"。
2. 电量 10%~99%：显示基础图标，按比例清除部分区域（模拟电量条），如 50% 时清除一半区域。
3. 电量＜10%：显示基础图标，清除大部分区域（突出低电量），调整数字显示位置避免残留。
uint16_t ADValue; //AD采样原始数据
float VBAT; //计算后的电池电压
int Battery_Capacity; //电池容量百分比（0-100%）

void Show_Battery(void)
{
int sum=0;
//AD采样滤波（3000次采样平均，减少噪声）
for(int i=0;i<3000;i++)
{
ADValue=AD_GetValue(); //得到AD值
sum+=ADValue;
复制代码
```
  }
  ADValue=sum/3000; //平均滤波后的AD值

  //计算电池的电压
  VBAT=(float)ADValue/4095*3.3;

  //计算电量百分比(线性转换)
  Battery_Capacity=(ADValue-3276)*100/819;
  if(Battery_Capacity<0)Battery_Capacity=0;

  //OLED_ShowNum(64,0,ADValue,4,OLED_6X8);
  //OLED_Printf(64,8,OLED_6X8,"VBAT:%.2f",VBAT);
  OLED_ShowNum(85,4,Battery_Capacity,3,OLED_6X8);
  OLED_ShowChar(103,4,'%',OLED_6X8);
  //根据电池的动态显示电池的图标
  if(Battery_Capacity==100)OLED_ShowImage(110,0,16,16,Battery);
  else if(Battery_Capacity>=10&&Battery_Capacity<100)
  {
  	OLED_ShowImage(110,0,16,16,Battery);
  	OLED_ClearArea((112+Battery_Capacity/10),5,(10-Battery_Capacity/10),6);
  	OLED_ClearArea(85,4,6,8);
  }

  else
  {
  	OLED_ShowImage(110,0,16,16,Battery);
  	OLED_ClearArea(112,5,10,6);
  	OLED_ClearArea(85,4,12,8);
  }
```
}

void Show_Clock_UI(void)
{
MyRTC_ReadTime();
OLED_Printf(0,0,OLED_6X8,"%d-%d-%d",MyRTC_Time[0],MyRTC_Time[1],MyRTC_Time[2]);
OLED_Printf(16,16,OLED_12X24,"%02d:%02d:%02d",MyRTC_Time[3],MyRTC_Time[4],MyRTC_Time[5]);
OLED_ShowString(0,48,"菜单",OLED_8X16);
OLED_ShowString(96,48,"设置",OLED_8X16);
复制代码
```
  Show_Battery();
```
}
