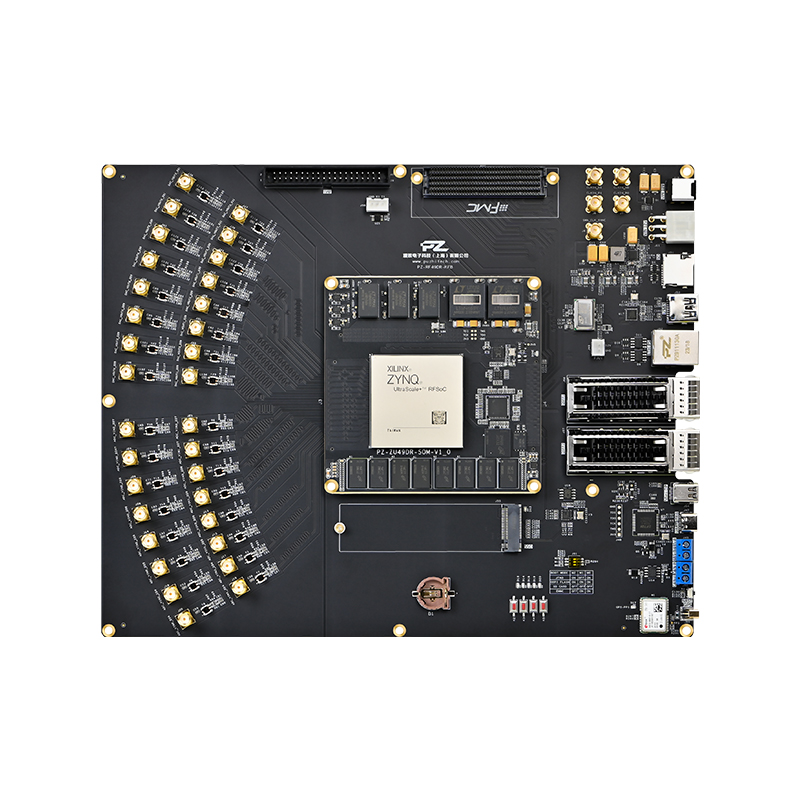

璞致电子 PZ-ZU49DR-KFB 开发板基于 Xilinx ZYNQ UltraScale+ RFSoC XCZU49DR 主控制器,以 "ARM+FPGA 异构架构" 为核心,融合高带宽信号采集、高速数据处理与灵活扩展能力,专为专业工程师打造的软件无线电(SDR)开发平台。其工业级可靠性与丰富的软硬件生态,满足从原型验证到量产部署的全流程需求
璞致高性能射频无线电处理平台 Zynq UltraScale+ RFSoC FPGA 开发板 XCZU49DR
核心架构与性能优势
-
异构计算引擎

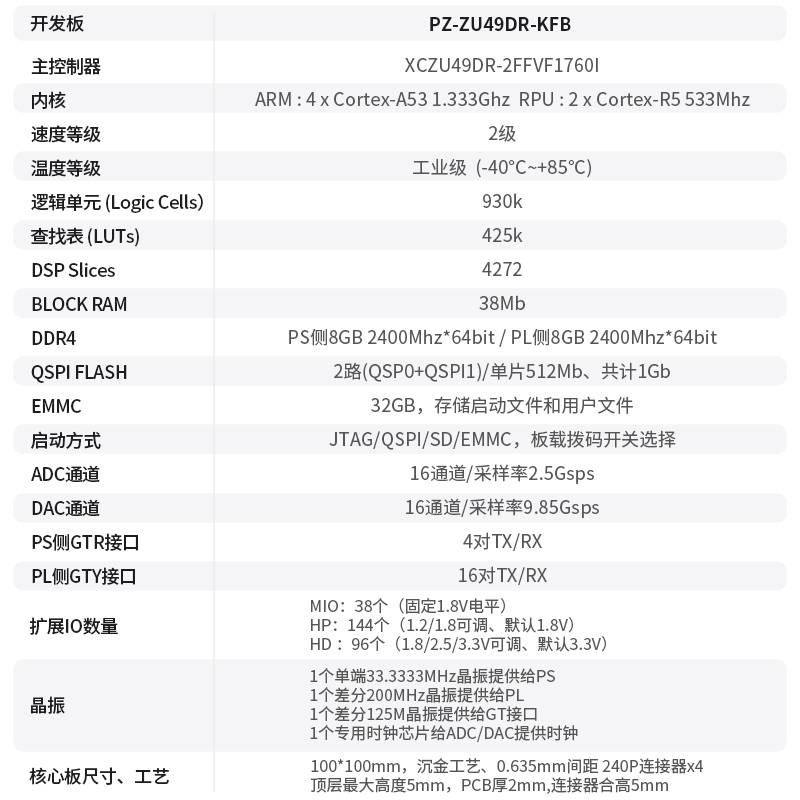

- 主控制器采用 XCZU49DR-2FFVF1760I,集成 4 核 Cortex-A53(1.333GHz)与 2 核 Cortex-R5(533MHz),兼顾通用计算与实时控制;
- FPGA 逻辑资源包含 930K 逻辑单元、425K LUTs、4272 个 DSP Slices 及 38Mb BLOCK RAM,支持复杂算法加速与并行信号处理。
-

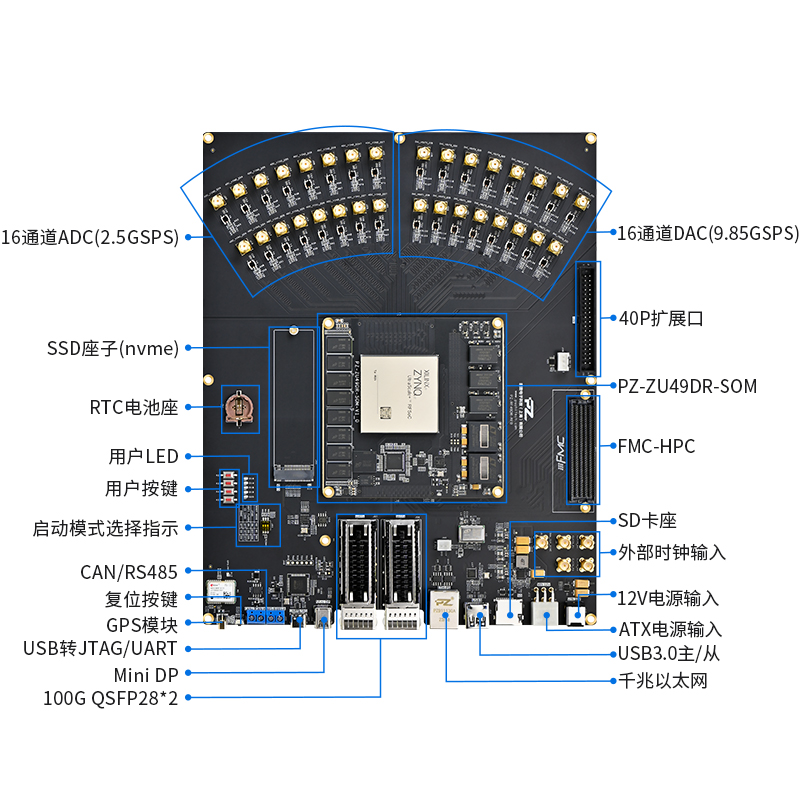

超高速射频前端
- 16 通道 ADC,单通道采样率达 2.5Gsps,支持宽频段信号同步采集;
- 16 通道 DAC,单通道更新率达 9.85Gsps,可生成高精度调制信号;
- 专用时钟芯片(LMK04828)为射频链路提供超低抖动时钟,确保信号 integrity。
-
大容量存储与高速接口
- 存储配置:PS 侧 8GB DDR4(2400MHz)+ PL 侧 8GB DDR4(2400MHz),32GB eMMC 及 1Gb QSPI Flash,满足海量数据缓存与启动需求;

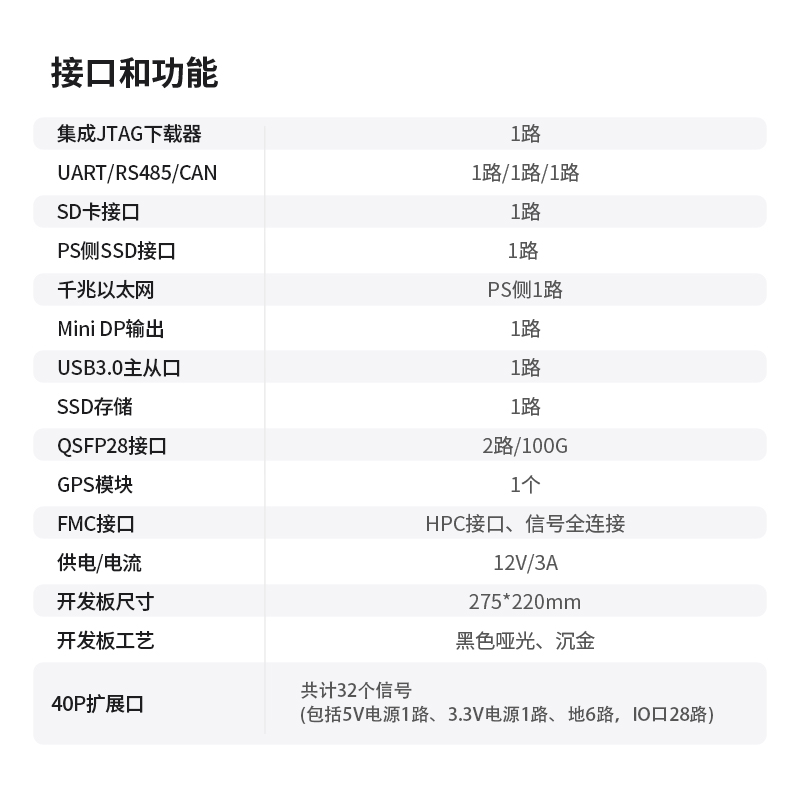

- 高速接口:2 路 100G QSFP28 光口、千兆以太网、USB3.0 主从口及 NVMe SSD 接口,支持 TB 级数据吞吐。

开发支持与生态
- 多工具链兼容:支持 Vivado、Vitis、PetaLinux 全流程开发,提供 PYNQ 框架支持,可通过 Python 快速验证算法;
- 完备例程资源:包含射频收发、高速 ADC/DAC 驱动、Aurora 40G 回环、PCIE 3.0 通信等 200 + 例程,覆盖从基础外设到高阶射频应用;
- 定制化服务:提供 SDR 算法移植、硬件接口定制等技术支持,助力客户缩短开发周期。

典型应用场景
- 频谱监测与认知无线电:16 通道同步采集与高速处理能力,可实现宽频段信号实时分析与干扰识别;
- 雷达与遥感:结合 9.85Gsps DAC 的高精度波形生成,支持相控阵雷达波束成形与目标探测;
- 卫星通信(GPS/GNSS):集成 GPS 模块与高速数据链,适用于导航增强与卫星信号仿真;
- 测试测量仪器:高采样率 ADC/DAC 配合 FPGA 实时处理,可构建矢量信号分析仪、信号发生器等高端仪器;
- 工业物联网与无人机:工业级可靠性与多总线接口,满足边缘计算节点与无人机载荷的高速数据传输需求。
