1) 设置变量

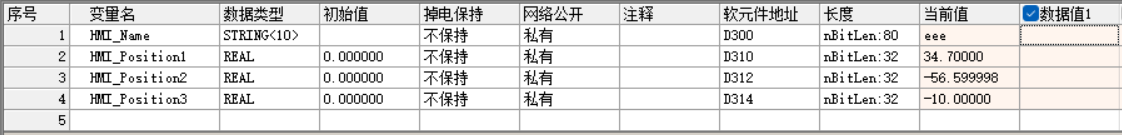

在AutoShop中设置全局变量

2)配置配方数据库

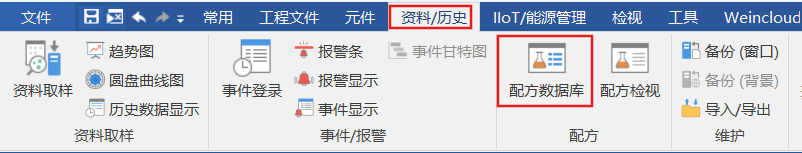

新建触摸屏项目,点击"配方数据库"。

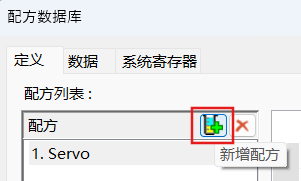

新建配方

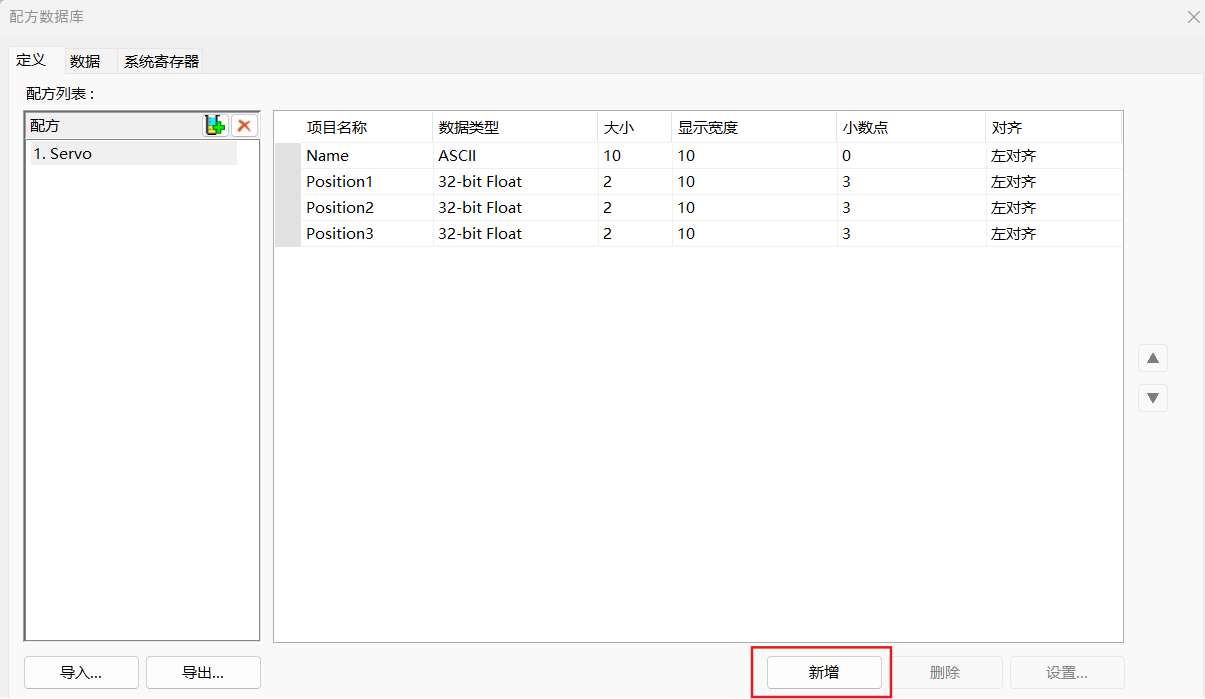

点击新增按钮,新增4个项目名称,再点击确定。

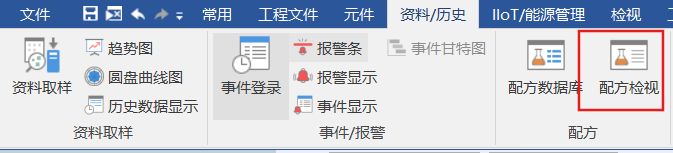

点击"配方检视"

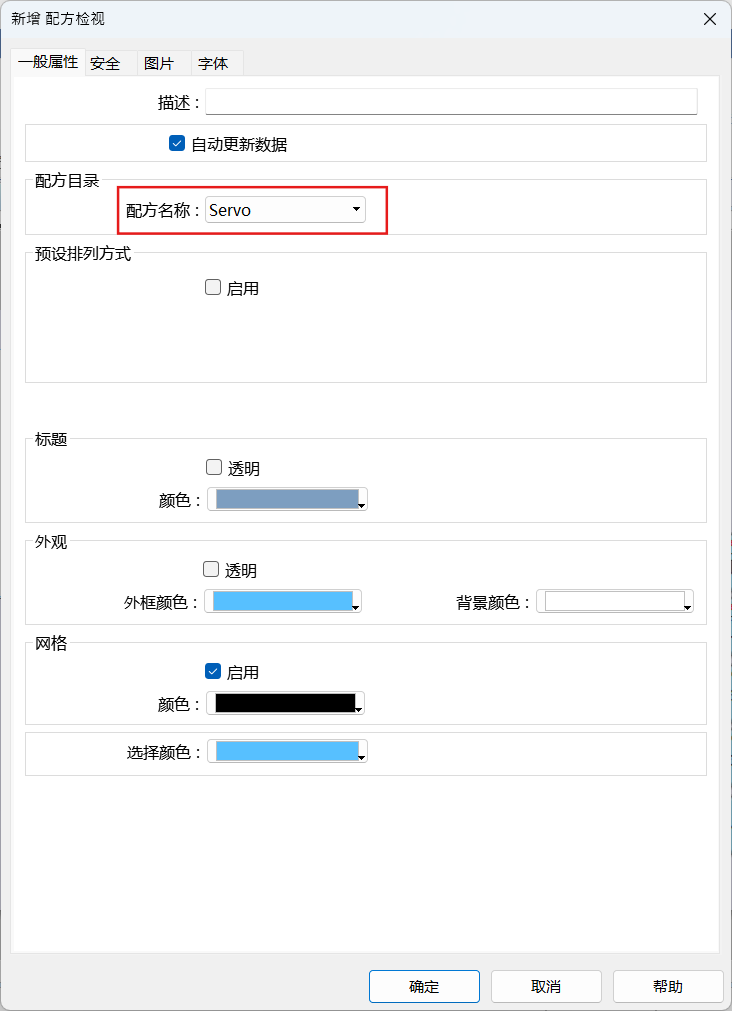

选择配方,点击确定。

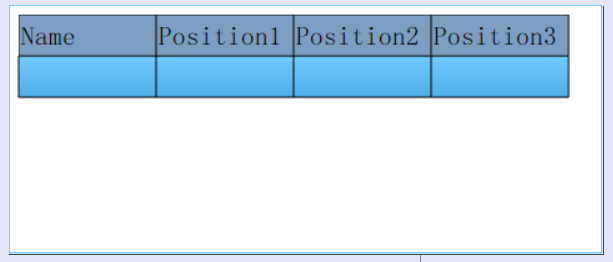

在触摸屏上,添加配方检视控件。

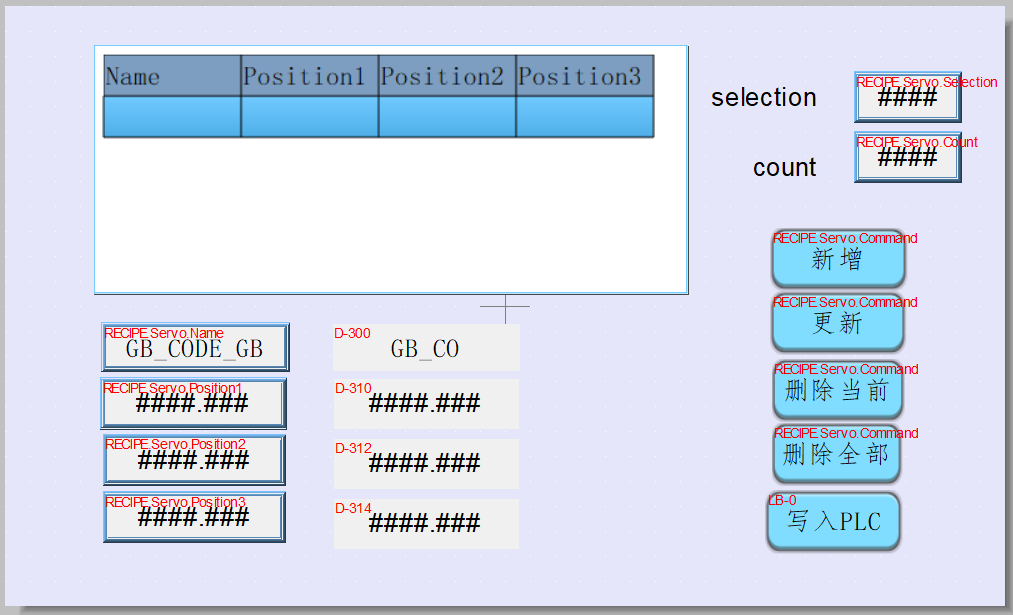

添加其他显示和编辑的控件。

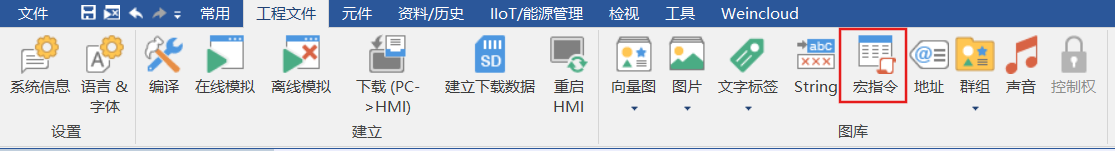

3)添加宏指令

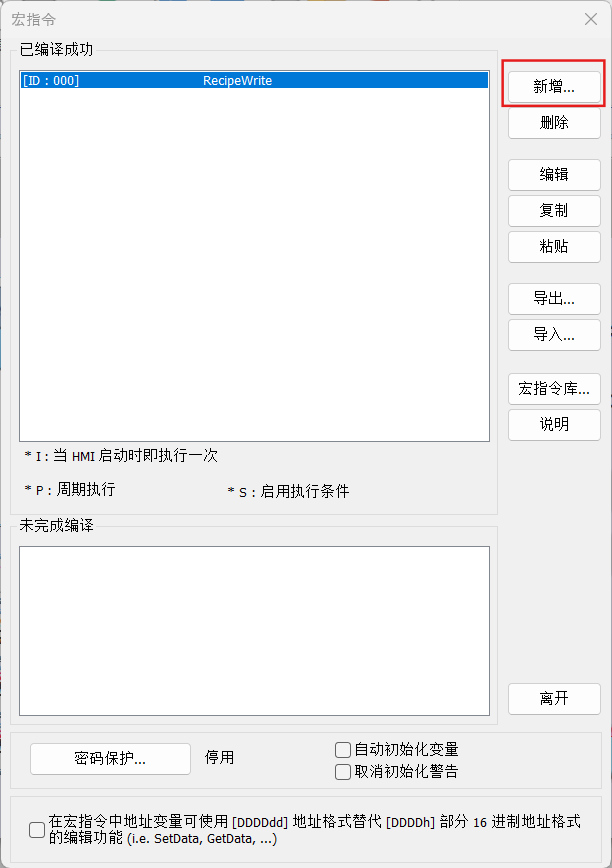

新增

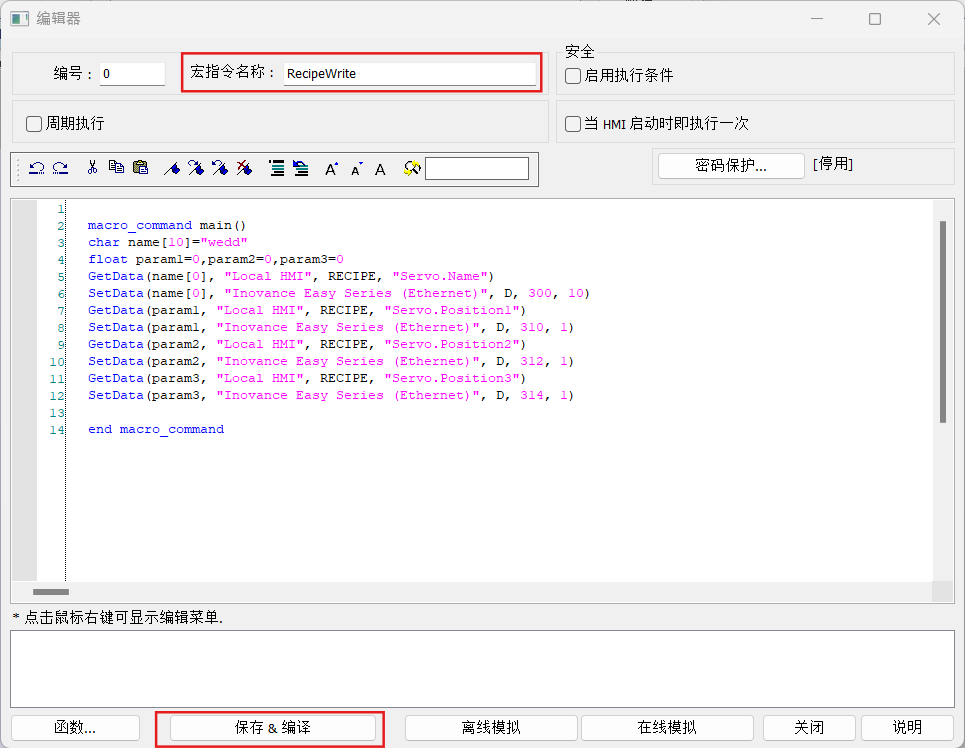

设定名称,编写程序,保存。

具体宏指令:
cs
macro_command main()
char name[10]="wedd"
float param1=0,param2=0,param3=0
GetData(name[0], "Local HMI", RECIPE, "Servo.Name")
SetData(name[0], "Inovance Easy Series (Ethernet)", D, 300, 10)
GetData(param1, "Local HMI", RECIPE, "Servo.Position1")
SetData(param1, "Inovance Easy Series (Ethernet)", D, 310, 1)
GetData(param2, "Local HMI", RECIPE, "Servo.Position2")
SetData(param2, "Inovance Easy Series (Ethernet)", D, 312, 1)
GetData(param3, "Local HMI", RECIPE, "Servo.Position3")
SetData(param3, "Inovance Easy Series (Ethernet)", D, 314, 1)
end macro_command
