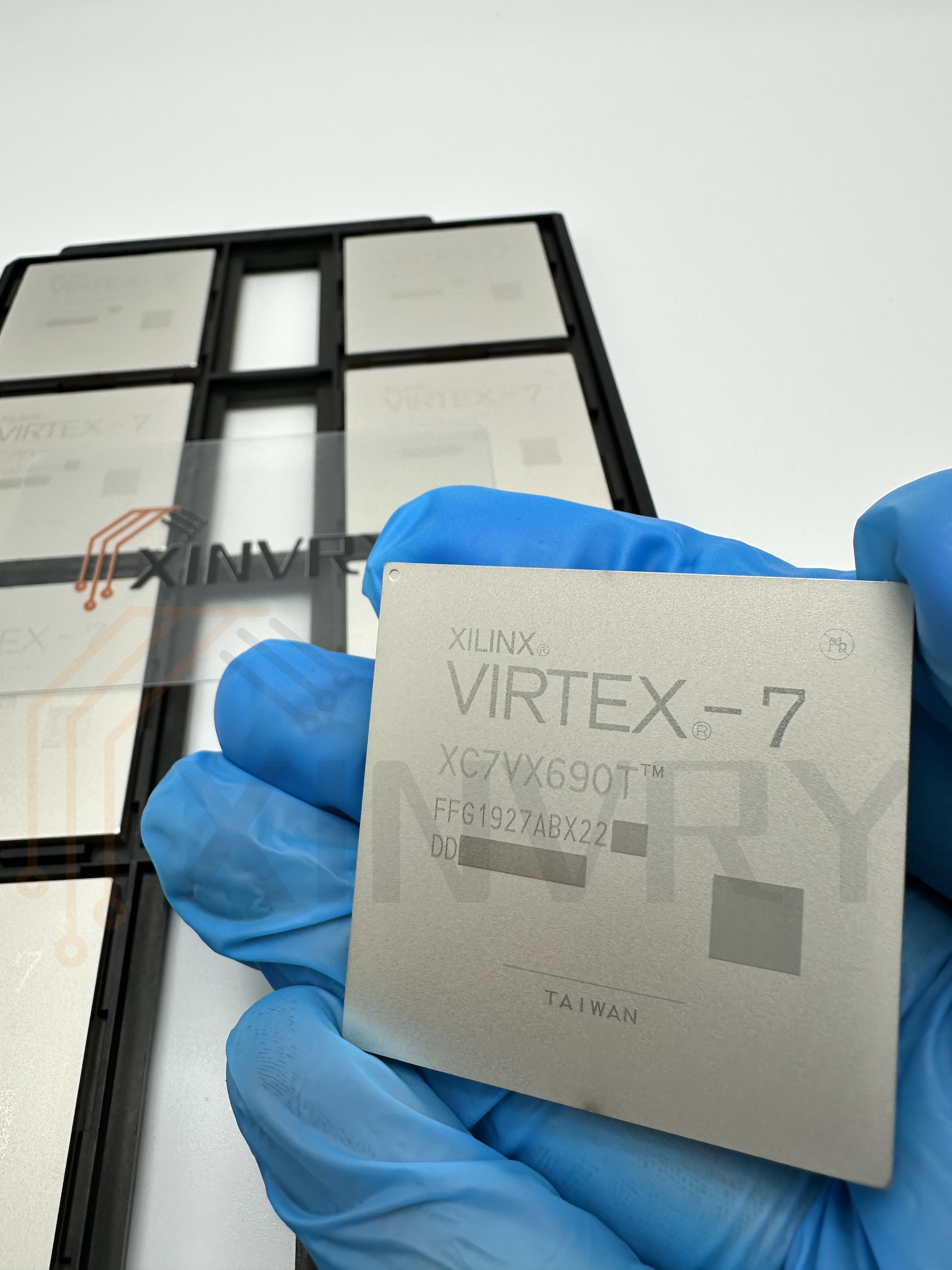

XC7VX690T-2FFG1927I Xilinx Virtex-7 系列 FPGA 中的一款高端芯片，属于Virtex-7系列，采用了 28 纳米的高密度工艺，专为满足数据中心、高性能计算、网络通信、视频处理、嵌入式系统等复杂应用的需求而设计。该芯片融合了高效的逻辑资源、丰富的 DSP 资源、高带宽的串行通信接口以及强大的存储能力。
1. 核心架构与资源
-
逻辑资源：
-
系统逻辑单元（SLU）：约 690,000 个逻辑单元（Logic Cells），每个逻辑单元支持高度自定义的逻辑配置，适用于高性能数据处理和控制任务。
-
查找表（LUT）与触发器（FF）：为 340,000 个 LUT 和 680,000 个触发器（Flip-Flop），用于大规模并行处理，适合复杂计算与实时处理应用。
-
-
自适应逻辑模块（ALM） ：
芯片支持大量的 ALM，便于动态调整、分配不同的逻辑资源以适应多变的应用需求。ALM 的使用可以有效提升 FPGA 资源的使用效率和任务执行效率。
-
存储资源：
-
BRAM（块 RAM）：提供 132.5 Mbit 的块 RAM，每个 BRAM 块大小为 36 Kbit，适合大规模缓存、FIFO 存储以及数据缓冲。
-
分布式 RAM：该芯片还支持分布式 RAM，能够在 CLB（Configurable Logic Blocks）中直接实现小容量的缓存存储，适用于低延迟的存储需求。
-
-
DSP 资源：
-
DSP48E2 切片：包含 2,520 个 DSP48E2 切片，每个 DSP 切片支持高达 27 × 18 位的乘加运算，能够加速数字信号处理（DSP）操作，尤其适合滤波、矩阵运算、FFT 等任务。
-
高并发计算：每个 DSP 切片支持 2 位的并行加法和乘法功能，在高带宽应用中表现出色。
-
2. 高速串行收发器与 I/O 接口
-
GTH 收发器 ：
XC7VX690T-2FFG1927I 配备 32 条 GTH 收发器（Gigabit Transceivers），每路的最大传输速率为 13.1 Gb/s。GTH 收发器是 Xilinx 为高带宽通信专门设计的硬核 IP，支持高速以太网（100 GbE）、PCIe、SATA、Infiniband、外部存储和雷达信号等高速数据通信。
-
I/O 引脚与接口 ：
芯片支持多种 I/O 标准（LVCMOS、LVDS、SSTL、HSTL 等），能够与各种外设进行接口通讯。它提供了 1,150 个 I/O 引脚，适应高密度数据接口和控制信号的需求。
-
时钟管理 ：
配备 24 个时钟管理单元（MMCM 和 PLL），支持多种频率生成和同步应用。时钟模块的配置有助于系统时钟的精确分配，降低时钟抖动，保证信号完整性和系统稳定性。
-
