【18】OpenCV C++实战篇——【项目实战】OpenCV C++ 精准定位“十字刻度尺”中心坐标，过滤图片中的干扰，精准获取十字交点坐标

文章目录

[1 问题及分析](#1 问题及分析)
[2 多尺度霍夫直线与渐进概率霍夫线段细节对比](#2 多尺度霍夫直线与渐进概率霍夫线段细节对比)
- [2.1 多尺度霍夫直线 HoughLines](#2.1 多尺度霍夫直线 HoughLines)
- [2.2 渐进概率霍夫线段 HoughLinesP](#2.2 渐进概率霍夫线段 HoughLinesP)
- [2.3 HoughLines 和 HoughLinesP 所求结果细节对比](#2.3 HoughLines 和 HoughLinesP 所求结果细节对比)
- [2.4 为什么 HoughLinesP 直线两端没有呈放射状态呢？直线总是平行吗？](#2.4 为什么 HoughLinesP 直线两端没有呈放射状态呢？直线总是平行吗？)
- [2.5 HoughLines 直线角度，输出有顺序？](#2.5 HoughLines 直线角度，输出有顺序？)
[3 获取十字交点坐标](#3 获取十字交点坐标)
- [3.1 找到两直线](#3.1 找到两直线)
- - [3.1.1 获得 HoughLines 横竖两条线](#3.1.1 获得 HoughLines 横竖两条线)
  - [3.1.2 获得HoughLinesP 横竖两条线](#3.1.2 获得HoughLinesP 横竖两条线)
- [3.2 计算交点坐标原理及实现](#3.2 计算交点坐标原理及实现)
[4 项目源码](#4 项目源码)
- [4.1 .h文件](#4.1 .h文件)
- [4.2 .cpp文件](#4.2 .cpp文件)
- [4.3 main文件](#4.3 main文件)
[5 将以上两种封装成一个函数------新增方法切换，转换大图坐标等功能](#5 将以上两种封装成一个函数——新增方法切换，转换大图坐标等功能)

1 问题及分析

该问题，是由实际工业项目中玻璃出来的，实验详细记录分析，便于日后查看；

（虽然使用的知识点简单，但要把简单的知识点用于解决好实际工业问题还是要做很多优化与改进的）

问题：
2000万像素的工业相机 ，要对拍摄的画面中"十字刻度尺 "精准定位（改刻度尺在原图中占比很小）；

原图很大，下面截取需要定位的ROI区域如下图。

难点：图像较暗，有红色黄色干扰，刻度尺上有记号笔涂抹干扰，图像细节模糊；

定位结果

思路：

先对原图灰度化，
再进行反色使刻度尺部分凸显出来；
二值化，找直线，直线筛选，求两线交点。

2 多尺度霍夫直线与渐进概率霍夫线段细节对比

2.1 多尺度霍夫直线 HoughLines

csharp 复制代码

int getCrossScale_HoughL(cv::Mat srcImg, cv::Point2f& crossPoint, bool isShow)
{
	cv::Mat grayImg, binaryImg, grayImg2;
	cvtColor(srcImg, grayImg, COLOR_BGR2GRAY);
	//反色
	grayImg2 = 255 - grayImg;

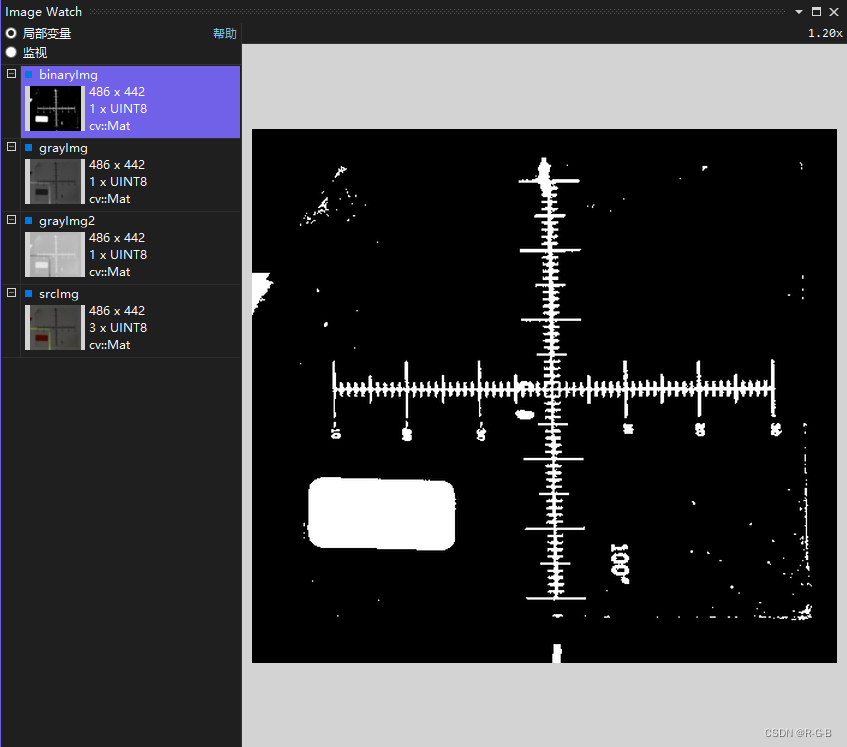

	cv::threshold(grayImg2, binaryImg, 200, 255, THRESH_BINARY);

	vector<Vec2f> lines;//极坐标（r,theta）

	HoughLines(binaryImg, lines, 1, CV_PI / 180, 260, 0, 0);//累加器阈值threshold，越大线条越少，反之越多

	drawHoughLine(srcImg, lines,Scalar(0,0,255),1);
	//getLineCross(srcImg, lines, crossPoint, isShow);

	if (isShow)
	{
		cv::imshow("灰度图", grayImg);
		cv::imshow("反色", grayImg2);
		cv::imshow("二值化", binaryImg);

		cv::imshow("getCrossScale_HoughL", srcImg);
		cv::waitKey(0);
		destroyAllWindows();
	}
	return 0;
}

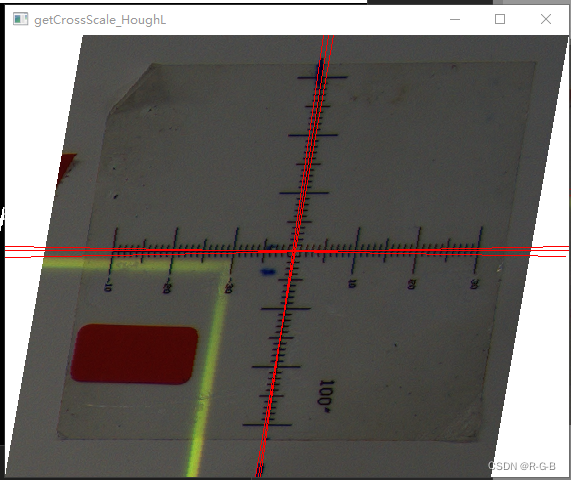

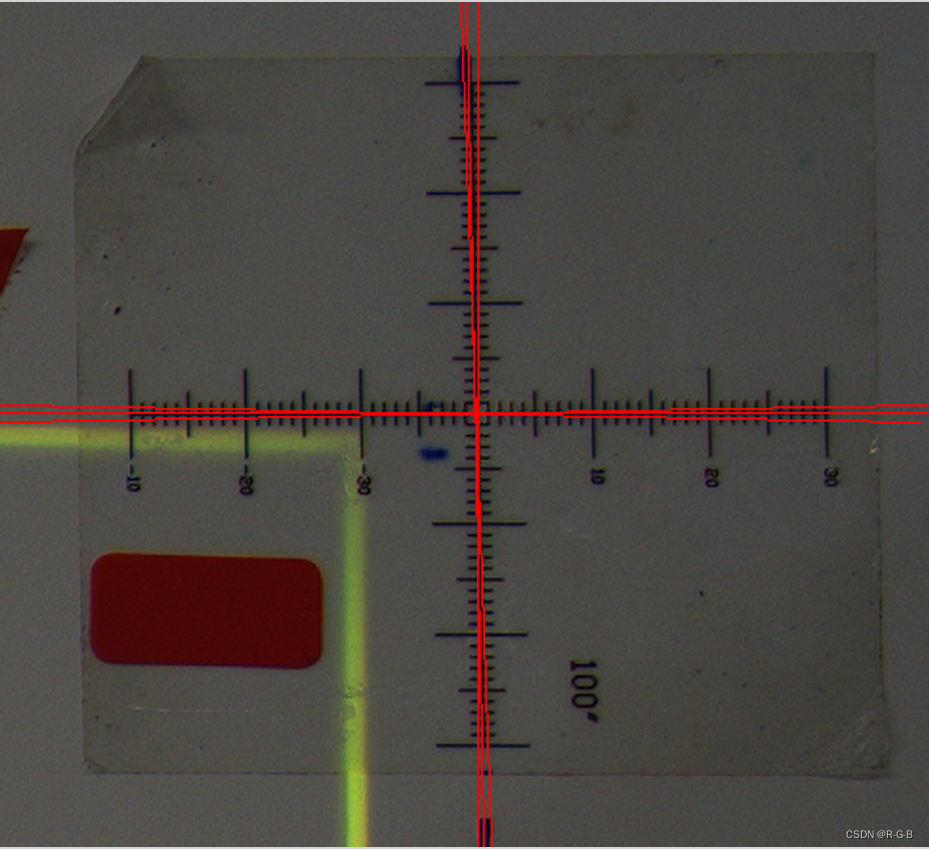

横竖各找到3条线，

倾斜较为明显，线段两端呈放射状；

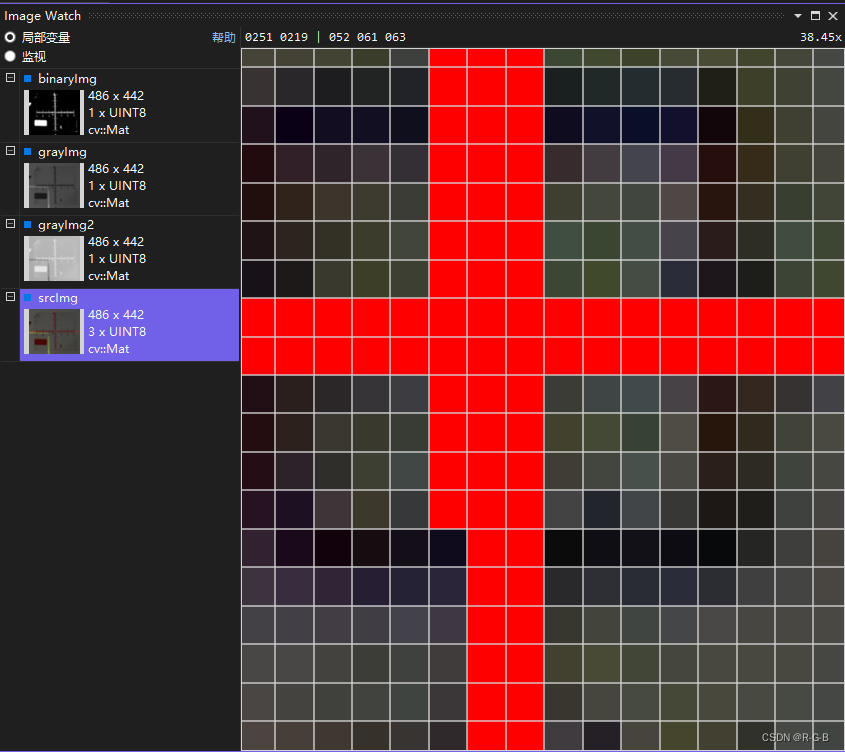

再看中间交点横向占2个像素，竖向占3个像素

2.2 渐进概率霍夫线段 HoughLinesP

csharp 复制代码

int getCrossScale_HoughLP(cv::Mat srcImg, cv::Point2f& crossPoint, bool isShow)
{
	cv::Mat grayImg, binaryImg, grayImg2;
	cvtColor(srcImg, grayImg, COLOR_BGR2GRAY);
	//反色
	grayImg2 = 255 - grayImg;
	cv::threshold(grayImg2, binaryImg, 200, 255, THRESH_BINARY);

	//利用渐进概率式霍夫变换提取 直线段
	vector<Vec4i> linesP;//每条线有四个参数，分别是选段两端点坐标（x1,y1,x2,y2）
	HoughLinesP(binaryImg, linesP, 1, CV_PI / 180, 260, srcImg.cols * 0.6, 5);  //两个点连接最大距离10，CV_PI / 180表示1度对应的弧度

	for (size_t i = 0; i < linesP.size(); i++)
	{
		line(srcImg, Point(linesP[i][0], linesP[i][1]), Point(linesP[i][2], linesP[i][3]), Scalar(255,0,0), 1);
		//测试坐标点
		//cout << "linesP1[" << i << "][0]" << linesP1[i][0] << "," << "linesP1[" << i << "][1]" << linesP1[i][1] << endl;
	}

	//getLineCross(srcImg, lines, crossPoint, isShow);

	if (isShow)
	{
		cv::imshow("灰度图", grayImg);
		cv::imshow("反色", grayImg2);
		cv::imshow("二值化", binaryImg);

		cv::imshow("getCrossScale_HoughLP", srcImg);
		cv::waitKey(0);
		destroyAllWindows();
	}
	return 0;
}

横向找到3条线，竖向找到1条线；

横向线段 3条线非常贴合，看似平行；（线段两端没有呈放射状；）

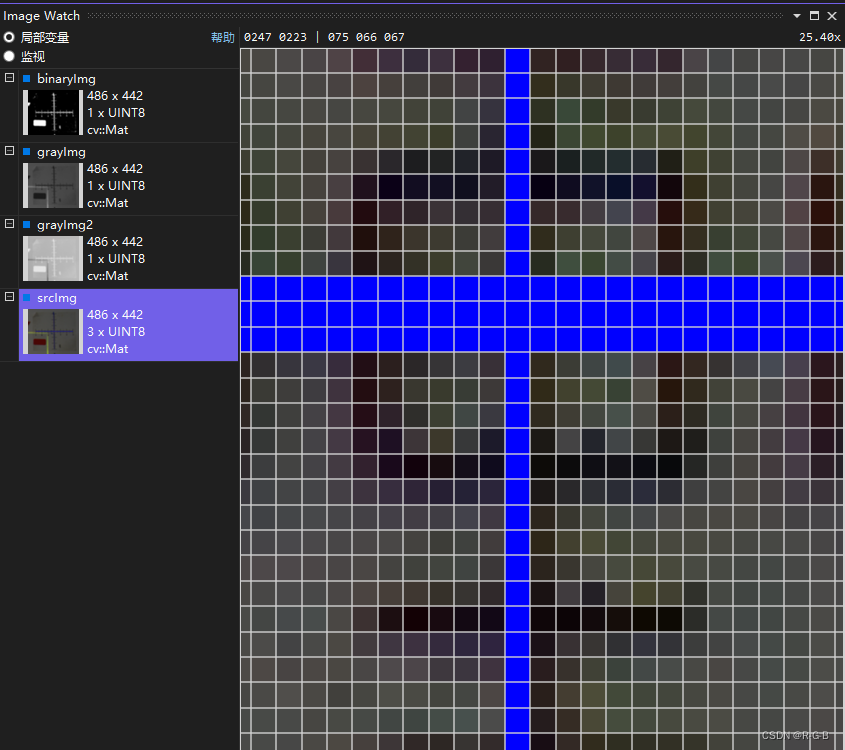

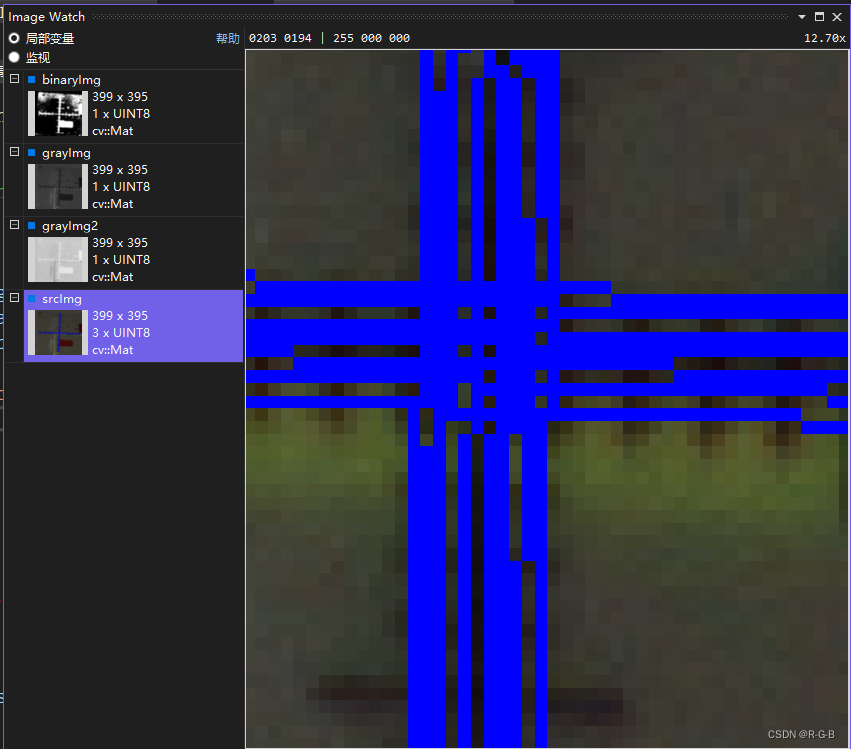

再看中间交点横向占3个像素，竖向占1个像素

2.3 HoughLines 和 HoughLinesP 所求结果细节对比

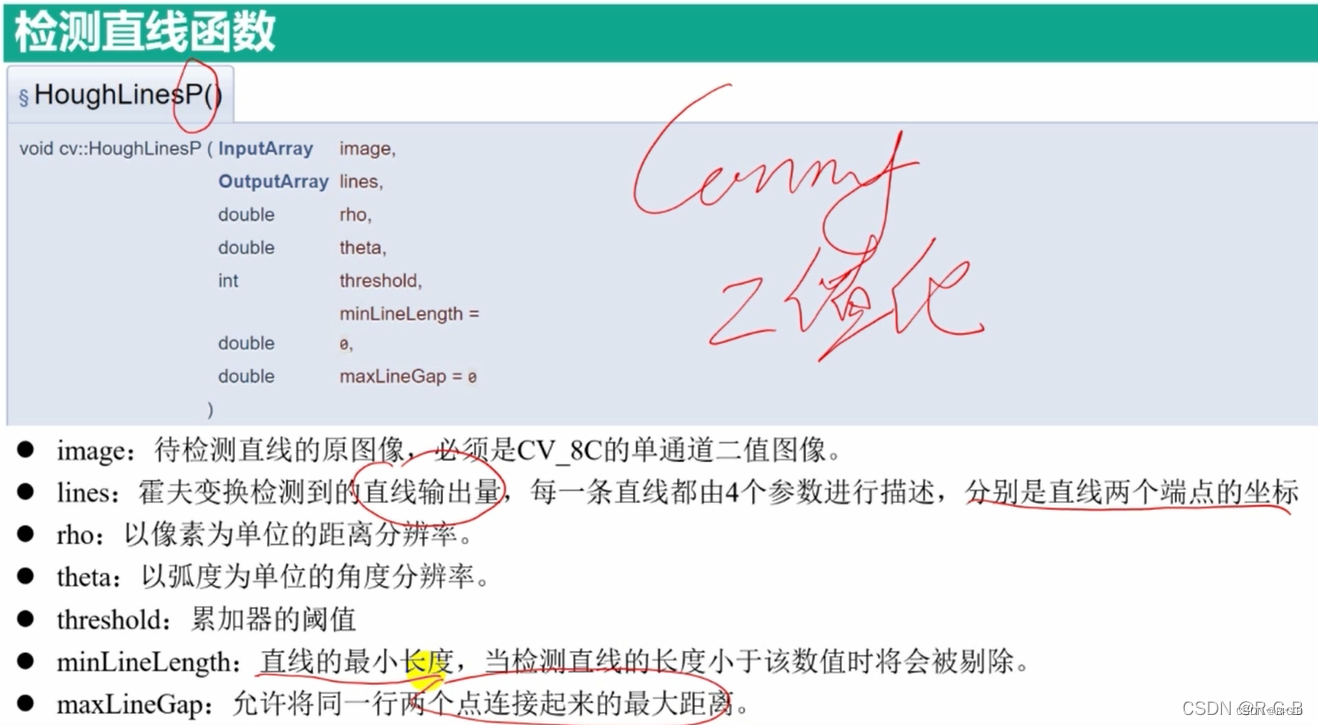

对比两函数参数，发现HoughLinesP 似乎比 HoughLines 有更多的约束条件；
HoughLinesP 多了最先线段长度minLineLength ，最小间隙maxLineGap ；

csharp 复制代码

void HoughLines( InputArray image, OutputArray lines,
                              double rho, double theta, int threshold,
                              double srn = 0, double stn = 0,
                              double min_theta = 0, double max_theta = CV_PI );

csharp 复制代码

void HoughLinesP( InputArray image, OutputArray lines,
                               double rho, double theta, int threshold,
                               double minLineLength = 0, double maxLineGap = 0 );

在使用上的区别，HoughLinesP设定 最小那线段长度为图片高度的0.6倍 ；两线之间最小间隙为5；
此外在使用上HoughLinesP，似乎更方便
- HoughLines，每条线返回2个参数，（r,theta）；
- HoughLinesP，每条线返回4个参数，分别是选段两端点坐标（x1,y1,x2,y2）；

csharp 复制代码

	vector<Vec2f> lines;////每条线有2个参数，极坐标（r,theta）
	HoughLines(binaryImg, lines, 1, CV_PI / 180, 260, 0, 0);//累加器阈值threshold，越大线条越少，反之越多

	//利用渐进概率式霍夫变换提取 直线段
	vector<Vec4i> linesP;//每条线有四个参数，分别是选段两端点坐标（x1,y1,x2,y2）
	HoughLinesP(binaryImg, linesP, 1, CV_PI / 180, 260, srcImg.cols * 0.6, 5);  //两个点连接最大距离10，CV_PI / 180表示1度对应的弧度

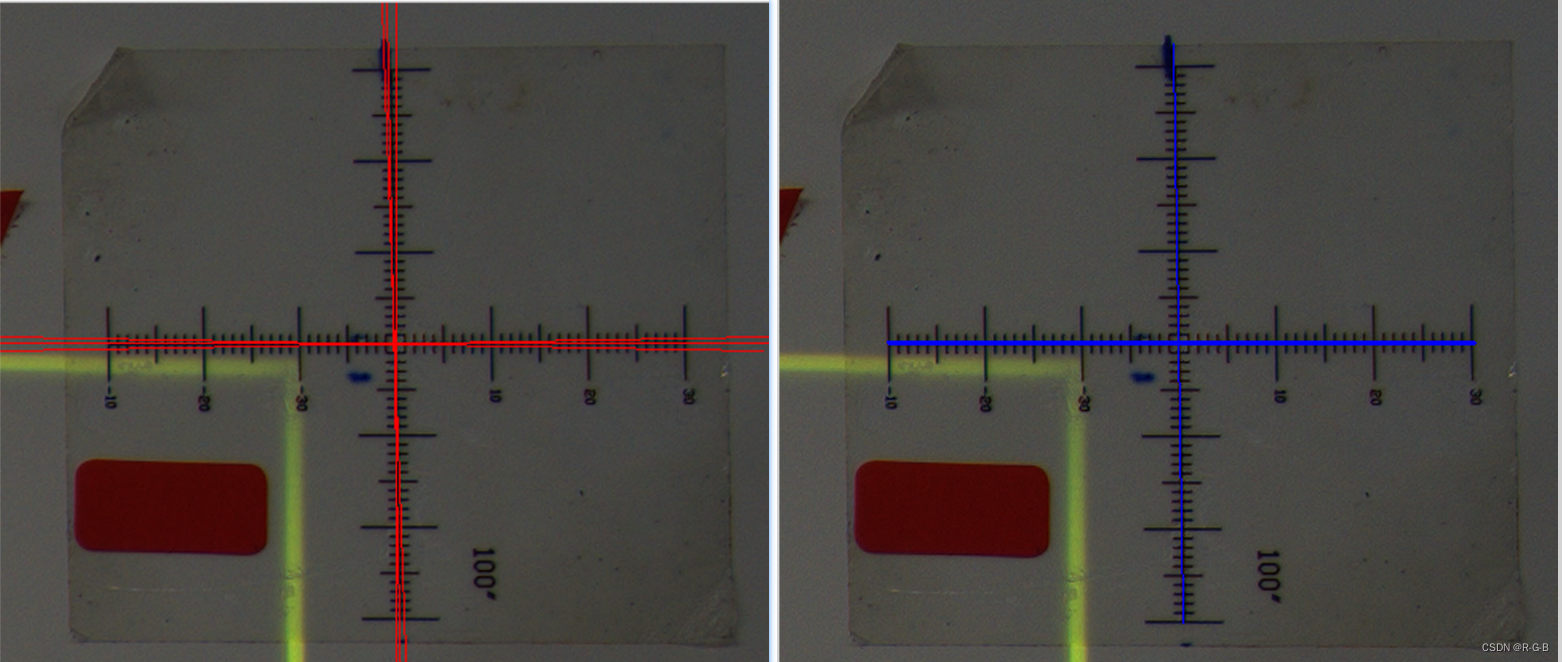

红色 HoughLines ：横竖各找到3条线；线段两端呈放射状；
蓝色 HoughLinesP ：横向找到3条线，竖向找到1条线；横向线段 3条线非常贴合，看似平行，线段两端没有呈放射状；

红色 HoughLines ：再看中间交点横向占2个像素，竖向占3个像素；
蓝色 HoughLinesP ：再看中间交点横向占3个像素，竖向占1个像素

对比来看，HoughLinesP 效果更好一下；

2.4 为什么 HoughLinesP 直线两端没有呈放射状态呢？直线总是平行吗？

在观察发现 HoughLinesP ，返回的直线vector linesP是 int型，而HoughLines 返回的直线是flaot类型；

难道是HoughLinesP 直线精度不高，稍微的歪斜，放射状没表现出来吗？

csharp 复制代码

	vector<Vec2f> lines;////每条线有2个参数，极坐标（r,theta）
	HoughLines(binaryImg, lines, 1, CV_PI / 180, 260, 0, 0);//累加器阈值threshold，越大线条越少，反之越多

	//利用渐进概率式霍夫变换提取 直线段
	vector<Vec4i> linesP;//每条线有四个参数，分别是选段两端点坐标（x1,y1,x2,y2）
	HoughLinesP(binaryImg, linesP, 1, CV_PI / 180, 260, srcImg.cols * 0.6, 5);  //两个点连接最大距离10，CV_PI / 180表示1度对应的弧度

将HoughLinesP的直线类型 vector<Vec4i> linesP;改为float类型vector<Vec4f> linesP;

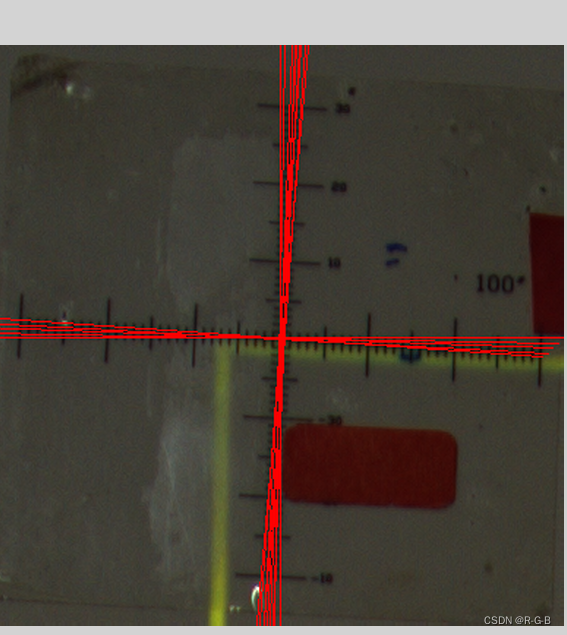

更换倾斜的十字测试

发现，线集是平行的，没有放射状；

csharp 复制代码

linesP.size() = 5
[262, 390, 319, 28]
[107, 215, 475, 215]
[108, 216, 474, 216]
[260, 391, 318, 23]
[107, 214, 474, 214]

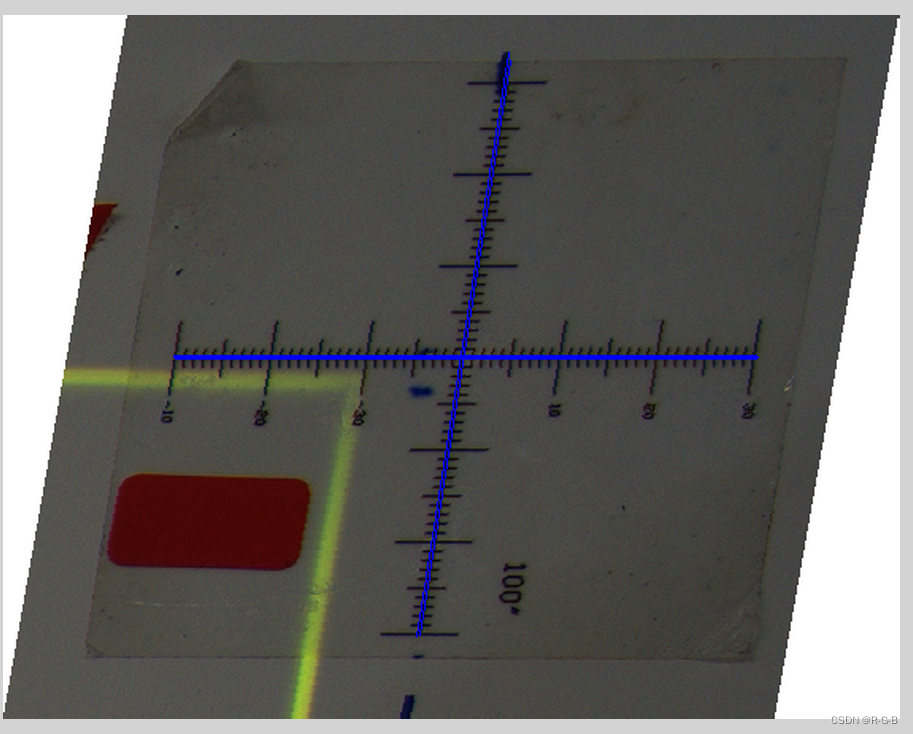

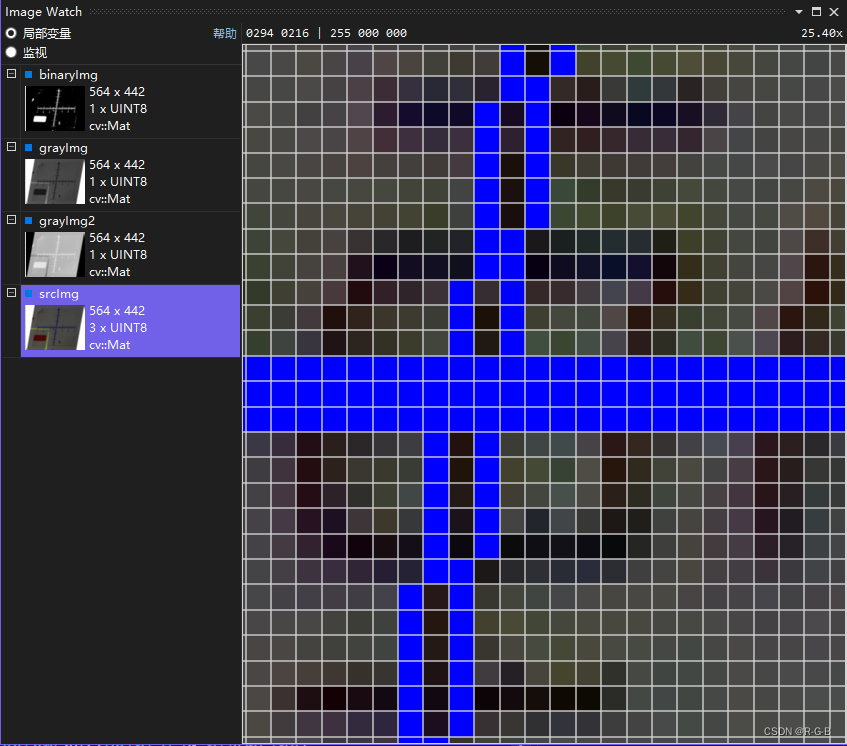

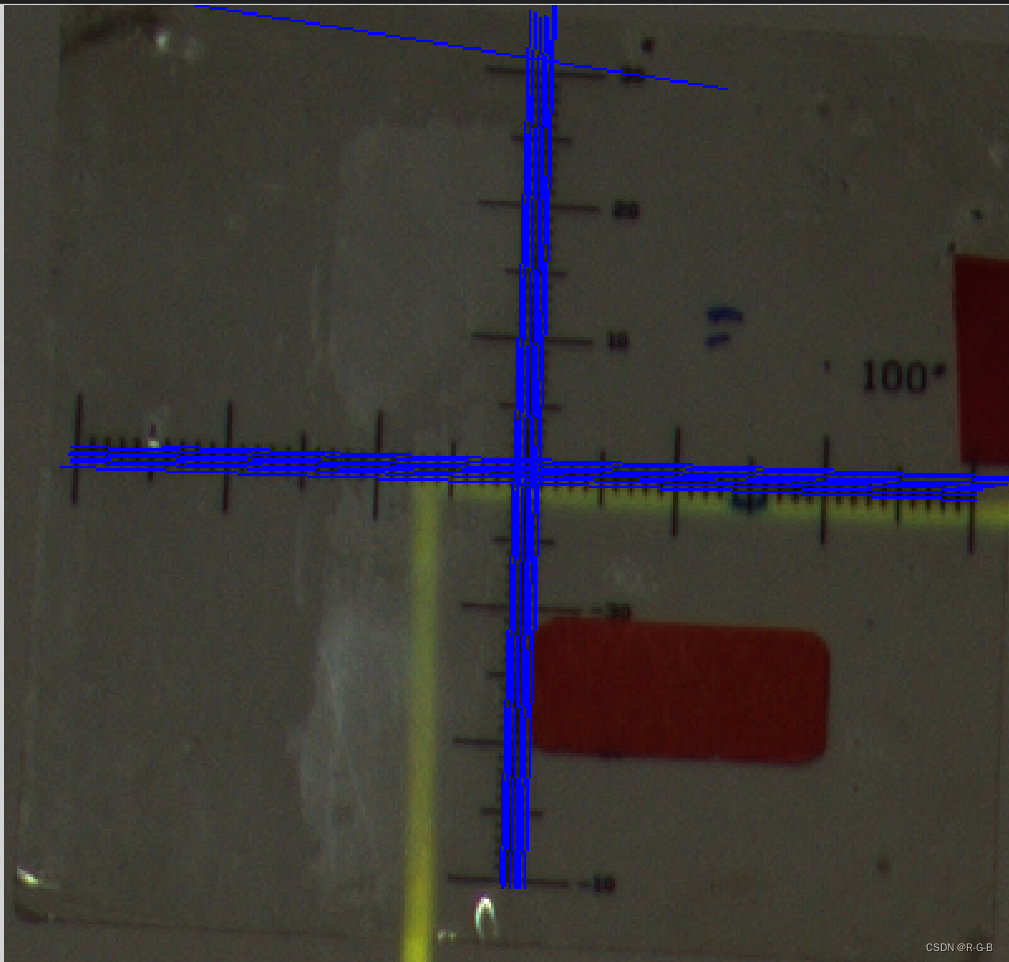

更换倾斜的十字测试

发现，线集是平行的，还是没有放射状；

csharp 复制代码

linesP.size() = 16
[25, 193, 392, 206]
[203, 365, 215, 20]
[196, 363, 208, 17]
[200, 365, 212, 20]
[206, 365, 218, 14]
[202, 365, 214, 19]
[204, 365, 217, 15]
[26, 192, 397, 205]
[26, 195, 387, 207]
[198, 364, 210, 18]
[26, 190, 398, 203]
[27, 7, 286, 48]
[26, 196, 385, 209]
[62, 190, 398, 202]
[197, 365, 208, 51]
[22, 198, 385, 211]

2.5 HoughLines 直线角度，输出有顺序？

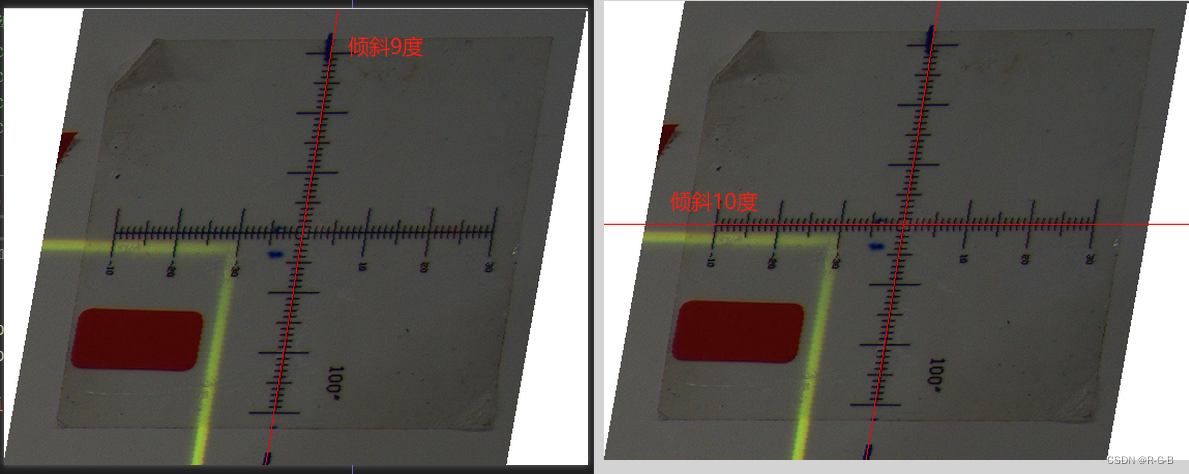

一依此绘制出HoughLines的每一条直线，发现还是有规律的；

如下图所示：

第一条直线倾斜 9度，竖向；（OpenCV里HoughLines的角度应该是与Y轴的夹角）

第二条直线倾斜90度，横向；

。

依次竖向，横向，竖向，横向。。。循环输出所有直线（输出顺序似乎是碰巧）

csharp 复制代码

lines 0[319, 0.15708]   角度 9
lines 1[215, 1.5708]    角度 90
lines 2[315, 0.139626]  角度 8
lines 3[221, 1.55334]   角度 89
lines 4[323, 0.174533]  角度 10
lines 5[211, 1.58825]   角度 91

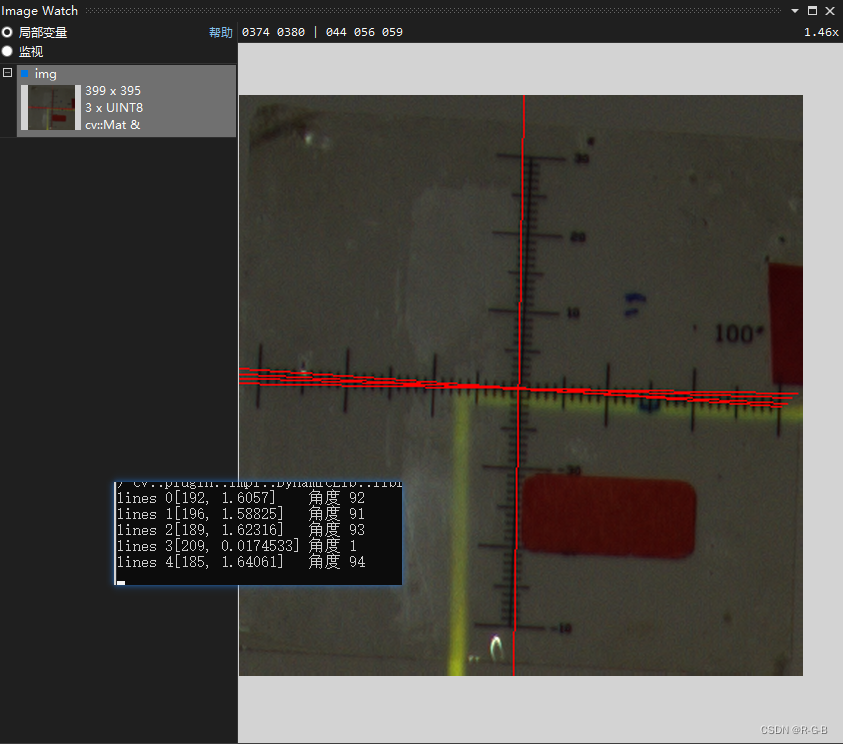

输出顺序似乎是碰巧，再换一个图像试试；

这次就么那么规律了，横向和竖向的线 "群居"；

csharp 复制代码

lines 0[192, 1.6057]    角度 92
lines 1[196, 1.58825]   角度 91
lines 2[189, 1.62316]   角度 93
lines 3[209, 0.0174533] 角度 1
lines 4[185, 1.64061]   角度 94
lines 5[206, 0] 角度 0
lines 6[215, 0.0349066] 角度 2
lines 7[213, 0.0349066] 角度 2
lines 8[216, 0.0523599] 角度 3
lines 9[218, 0.0523599] 角度 3
lines 10[219, 0.0698132]        角度 4
lines 11[222, 0.0698132]        角度 4
lines 12[224, 0.0872665]        角度 5
lines 13[199, 1.5708]   角度 90

3 获取十字交点坐标

前面只是获得了横竖直线，视觉上交点找到了，但交点坐标是多少？还不知道

思路：横竖方向各选取一条直线，然后求两线交点坐标；

两线交点坐标函数如下，为了方便，每条线各取两个点带入；

csharp 复制代码

bool get2linesIntersectionPoint3(cv::Point2f pointA, cv::Point2f pointB, cv::Point2f pointC, cv::Point2f pointD, cv::Point2f& crossPoint);

3.1 找到两直线

3.1.1 获得 HoughLines 横竖两条线

注意： HoughLines 水平线90度，竖直线0度；

OpenCV里HoughLines的角度应该是与Y轴的夹角；

思路：

输入HoughLines直线lines，选取横竖两条直线，在选取的直线上各取两个点，由ptsOnLine带出来；

csharp 复制代码

bool getPointOn2Line(Mat& img, vector<Vec2f> lines, vector<cv::Point2f>& ptsOnLine,bool isShow)
{
	vector<Vec2f> linesHV;
	float rho, theta;
	bool linesH = false, linesV = false;

	//找水平、垂直，两条线
	//水平线90度，竖直线0度；OpenCV里HoughLines的角度应该是与Y轴的夹角
	for (size_t i = 0; i < lines.size(); i++)
	{
		theta = lines[i][1];  //直线过坐标原点垂线与x轴夹角

		if (!linesH && (theta > CV_PI / 2 - 0.2 && theta < CV_PI / 2 + 0.2))//横线theta接近π/2,±δ，
		{
			linesHV.push_back(lines[i]);
			linesH = true;
		}
		else if (!linesV && ((theta > -0.2 && theta < 0.2) || theta > CV_PI - 0.2 && theta < CV_PI + 0.2))//竖线theta接近π或0，±δ
		{
			linesHV.push_back(lines[i]);
			linesV = true;
		}

		//横线竖线都找到了，跳出循环
		if (linesH && linesV)
		{
			break;
		}
	}

	//求两条直线上的四个点
	if (linesHV.size() == 2)
	{
		drawHoughLine(img, linesHV, ptsOnLine, Scalar(0, 0, 255), 1, isShow);
	}

	else
	{
		cout << "没找到两条直线" << endl;
		return false;
	}

	cv::Rect rect;
	return true;
}

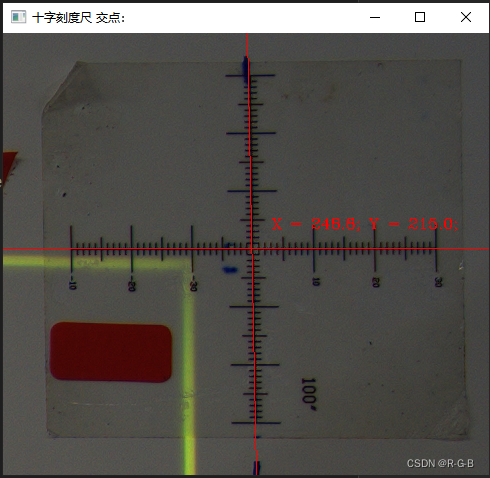

交点坐标为（248.8,215.0）

3.1.2 获得HoughLinesP 横竖两条线

思路：

输入HoughLinesP直线linesP，选取横竖两条直线，在选取的直线上各取两个点，由ptsOnLine带出来

注意：

因为HoughLinesP线集是平行的，当同一方向有多条线时，随便选一条会导致中心不准，
当同一方向有多条线时，端点坐标取均值；

csharp 复制代码

//输入HoughLinesP直线linesP，选取横竖两条直线，在选取的直线上各取两个点，由ptsOnLine带出来
bool getPointOn2LineP(Mat& img, vector<Vec4i> linesP, vector<cv::Point2f>& ptsOnLine, bool isShow)
{
	float rho, theta;
	Point2f pt1, pt2;
	double angle;
	Point2f pts1_H(0,0), pts2_H(0, 0), pts1_V(0, 0), pts2_V(0, 0);
	int h = 0, v = 0;

	//找水平、垂直，两条线
	//因为HoughLinesP线集是平行的，当同一方向有多条线时，随便选一条会导致中心不准，
	//当同一方向有多条线端点坐标取均值；
	for (size_t i = 0; i < linesP.size(); i++)
	{
		pt1.x = linesP[i][0];
		pt1.y = linesP[i][1];
		pt2.x = linesP[i][2];
		pt2.y = linesP[i][3];

		//linesP的每条直线与y轴的夹角
		angle = getLineAngle(pt1, pt2, Point2f(0,0), Point2f(0,img.rows));

		//水平线90度，竖直线0度;;;直线与Y轴的夹角（与HoughLines的夹角保持一致）
		if (angle > 70 && angle < 110)//如果横线90°±20°
		{
			pts1_H.x += pt1.x;
			pts1_H.y += pt1.y;
			pts2_H.x += pt2.x;
			pts2_H.y += pt2.y;
			h++;
		}

		else if (angle > -20 && angle < 20)//如果竖线0°±20°
		{
			pts1_V.x += pt1.x;
			pts1_V.y += pt1.y;
			pts2_V.x += pt2.x;
			pts2_V.y += pt2.y;
			v++;
		}
	}

	pts1_H.x /= h;
	pts1_H.y /= h;
	pts2_H.x /= h;
	pts2_H.y /= h;

	pts1_V.x /= v;
	pts1_V.y /= v;
	pts2_V.x /= v;
	pts2_V.y /= v;

	ptsOnLine.push_back(pts1_H);
	ptsOnLine.push_back(pts2_H);
	ptsOnLine.push_back(pts1_V);
	ptsOnLine.push_back(pts2_V);


	line(img, pts1_H, pts2_H, Scalar(255, 0, 0), 1);
	line(img, pts1_V, pts2_V, Scalar(255, 0, 0), 1);

	if(isShow)
	{
		cv::imshow("img", img);
		cv::waitKey(0);
		destroyAllWindows();
	}
	return true;
}

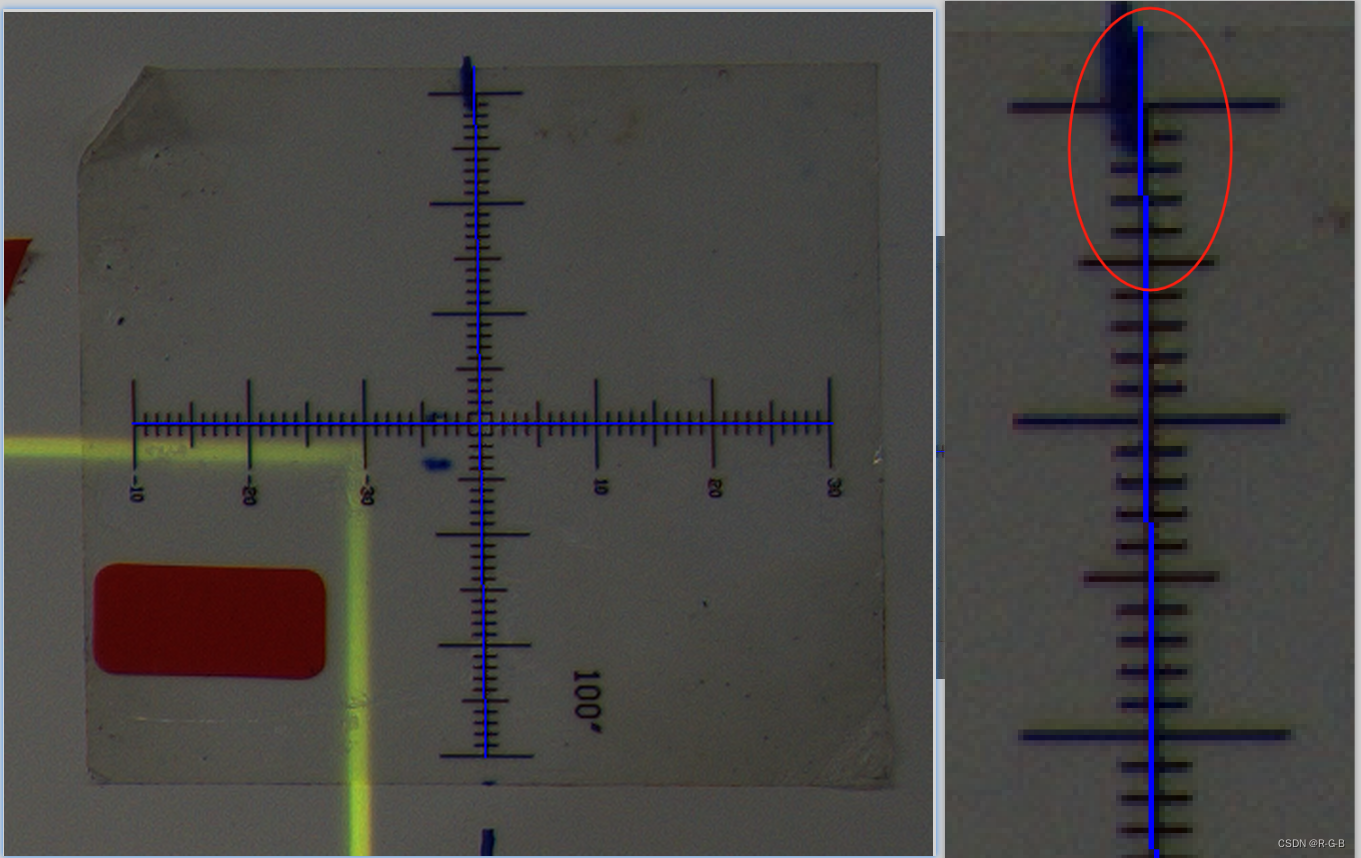

交点坐标为（249.1,215.0）

3.2 计算交点坐标原理及实现

csharp 复制代码

////****************************************************************************************
//  求二条直线的交点的公式
//  有如下方程 (x-x1)/(y-y1) = (x2-x1)/(y2-y1) ==> a1*x+b1*y=c1
//             (x-x3)/(y-y3) = (x4-x3)/(y4-y3) ==> a2*x+b2*y=c2
//  则交点为
//          x= D1/D =| c1 b1|  / | a1 b1 |      y= D2/D= | a1 c1| / | a1 b1 |  //当两条线平行或重合时，分母为零
//                   | c2 b2|  / | a2 b2 |               | a2 c2| / | a2 b2 |
//
// 注：D是其次ax+by=0，的行列式，Di是把第i列换成等式右边的列（常数），i是所求未知数所在的列，如x在第一列，D1
//
//   a1= y2-y1
//   b1= x1-x2
//   c1= x1*y2-x2*y1,这里 a1*x+b1*y=c1,和Ax+By+C=0，的C是一个负号关系
//   a2= y4-y3
//   b2= x3-x4
//   c2= x3*y4-x4*y3
//
////****************************************************************************************
////
////行列式法，x= D1/D， y= D2/D，求两直线的交点, //适合任意情况（斜率存在，不存在）
bool get2linesIntersectionPoint(cv::Point2f pointA, cv::Point2f pointB, cv::Point2f pointC, cv::Point2f pointD, cv::Point2f& crossPoint)
{
	float a1 = pointB.y - pointA.y;
	float b1 = pointA.x - pointB.x;
	float c1 = pointA.x * pointB.y - pointB.x * pointA.y;//这里 a1*x+b1*y=c1,和Ax+By+C=0，的C是一个负号关系

	float a2 = pointD.y - pointC.y;
	float b2 = pointC.x - pointD.x;
	float c2 = pointC.x * pointD.y - pointD.x * pointC.y;

	float det = a1 * b2 - a2 * b1;

	// 直线平行：A1/A2=B1/B2≠C1/C2 (A2B2C2≠0); 重合：A1/A2=B1/B2＝C1/C2（A2B2C2≠0）
	// 直线平行：A1B2=A2B1; 重合：A1B2=A2B1=A1C2

	if (det == 0) return false;//平行或重合

	//Now this is cross point of lines
	crossPoint.x = (b2 * c1 - b1 * c2) / det;//这里和公式法（ABC）也是负号关系
	crossPoint.y = (a1 * c2 - a2 * c1) / det;

	return true;
}

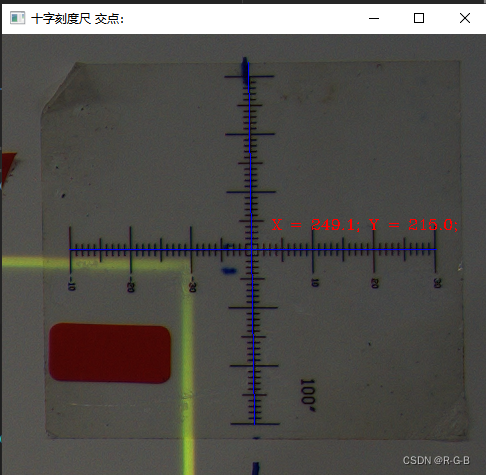

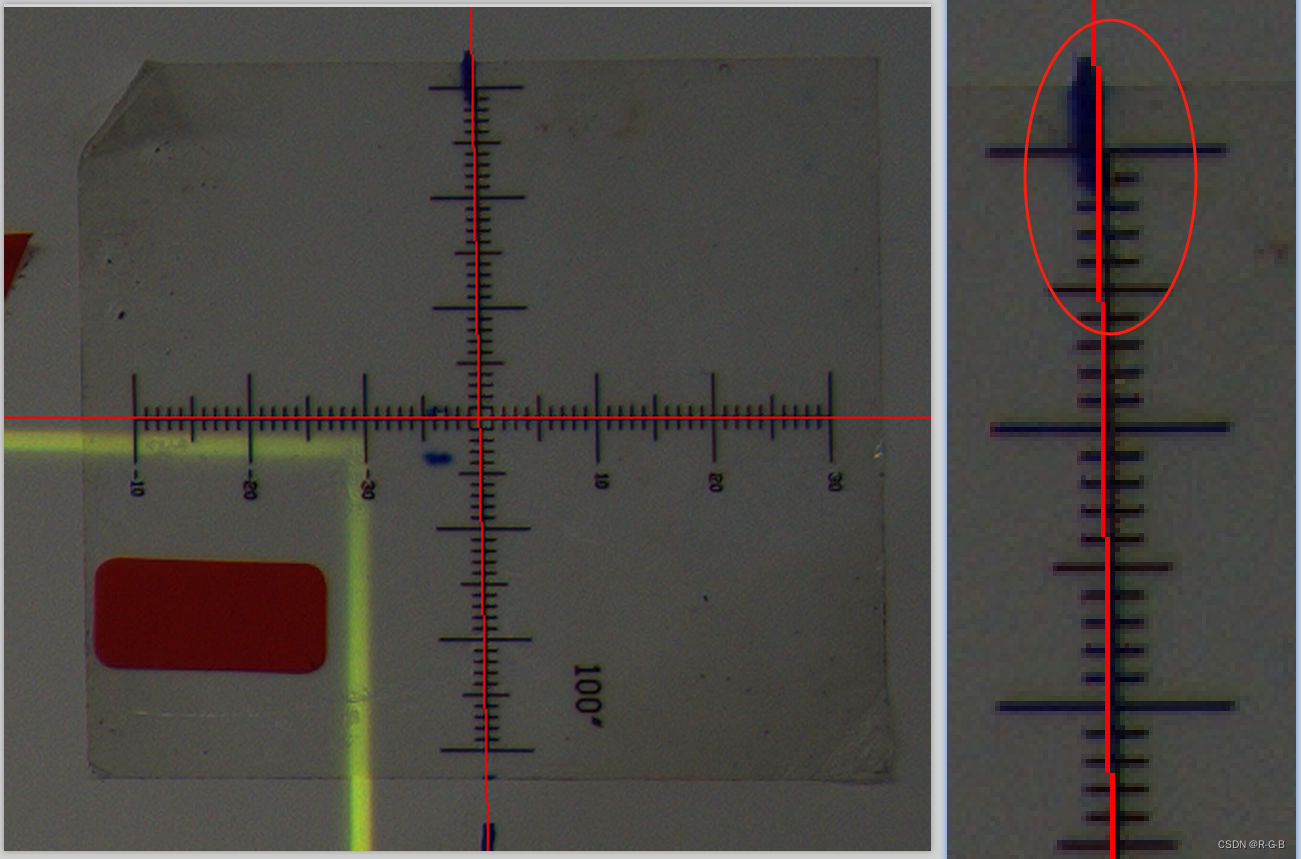

由上面两种方式获取的直线，分别带入交点坐标函数，求得交点如图：

红色 HoughLines ：交点坐标为（248.8,215.0）
蓝色 HoughLinesP ：交点坐标为（249.1,215.0）

二者横坐标，相差0.3像素，纵坐标相等，

该工业相机为2000万像素，可见精度还是很高的

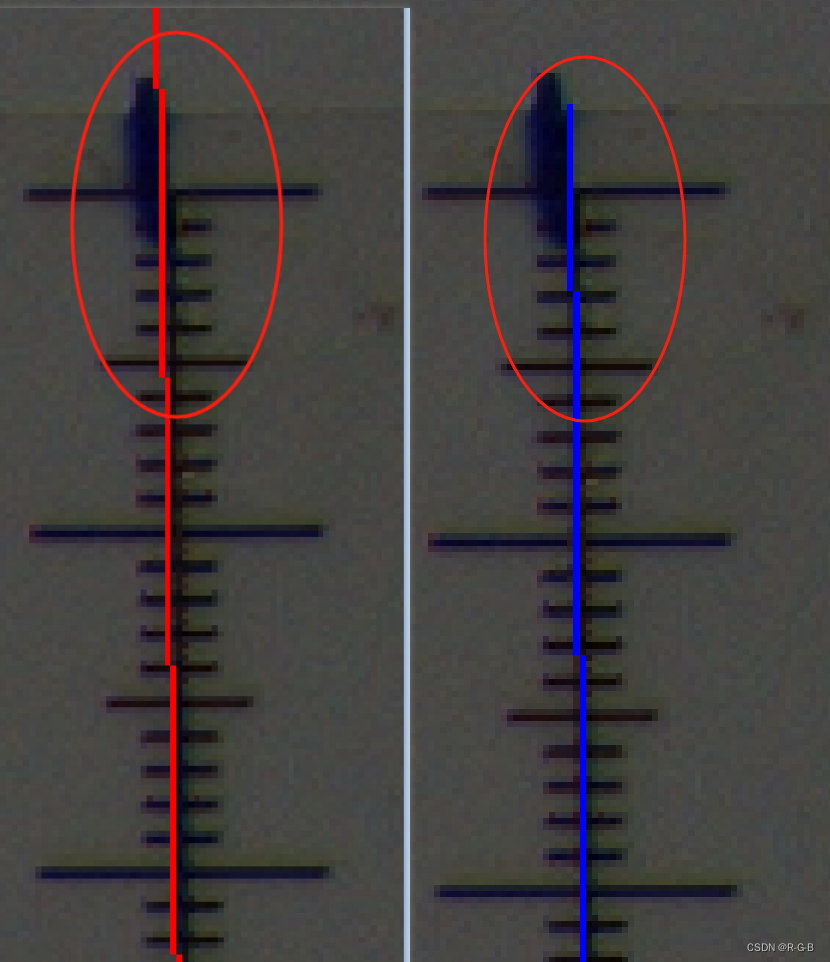

比较细节，看看哪个更准？

比较发现，由于刻度尺上端被黑色的记号笔涂抹记号，对直线检测结果有一定影响；
但比较细节，蓝色受影响更小一些； 如果想要更加精准，ROI范围可以再小一些，把记号笔涂抹部分去掉；

4 项目源码

4.1 .h文件

csharp 复制代码

#pragma once
#include <opencv2/opencv.hpp>
#include <iostream>
using namespace cv;
using namespace std;

//获得黑十字刻度尺 交点坐标（转换为在B2大ROI中的位置），显示在srcImgBigROI上
int getCrossScale_HoughL(cv::Mat srcImg, cv::Point2f& crossPoint, bool isShow);
int getCrossScale_HoughLP(cv::Mat srcImg, cv::Point2f& crossPoint, bool isShow);

bool getPointOn2Line( Mat& img, vector<Vec2f> lines, vector<cv::Point2f>& ptsOnLine, bool isShow);
bool getPointOn2LineP(Mat& img, vector<Vec4i> linesP, vector<cv::Point2f>& ptsOnLine, bool isShow);


//返回直线上两坐标点，isDraw设置是否绘制直线
void drawHoughLine(Mat& img, vector<Vec2f> lines, vector<cv::Point2f> &ptsOnLine, const Scalar& color, int thickness, bool isDraw);//要标记直线的图像,检测的直线数据


bool get2linesIntersectionPoint(cv::Point2f pointA, cv::Point2f pointB, cv::Point2f pointC, cv::Point2f pointD, cv::Point2f& crossPoint);
//已知每条直线的两个点求夹角，，返回角度
double getLineAngle(cv::Point2f pointA, cv::Point2f pointB, cv::Point2f pointC, cv::Point2f pointD);

4.2 .cpp文件

csharp 复制代码

#include "getCross.h"

int getCrossScale_HoughL(cv::Mat srcImg, cv::Point2f& crossPoint, bool isShow)
{
	cv::Mat grayImg, binaryImg, grayImg2;
	cvtColor(srcImg, grayImg, COLOR_BGR2GRAY);
	//反色
	grayImg2 = 255 - grayImg;
	cv::threshold(grayImg2, binaryImg, 200, 255, THRESH_BINARY);

	vector<Vec2f> lines;////每条线有2个参数，极坐标（r,theta）
	HoughLines(binaryImg, lines, 1, CV_PI / 180, 260, 0, 0);//累加器阈值threshold，越大线条越少，反之越多

	vector<cv::Point2f> ptsOnLine;
	//获得两直线
	getPointOn2Line(srcImg, lines, ptsOnLine, false);
	//获得两直线交点
	get2linesIntersectionPoint(ptsOnLine[0], ptsOnLine[1], ptsOnLine[2], ptsOnLine[3], crossPoint);

	if (isShow)
	{
		//绘制交点坐标
		char buf[50];
		memset(buf, '\0', 50);
		sprintf_s(buf, "X = %.1f; Y = %.1f;", crossPoint.x, crossPoint.y);
		int font_face = FONT_HERSHEY_COMPLEX;
		double font_scale = 0.5;
		int thickness = 1;
		putText(srcImg, buf, Point(crossPoint.x + 20, crossPoint.y - 20), font_face, font_scale, Scalar(0, 0, 255), thickness, 8, 0);

		imshow("十字刻度尺 交点：", srcImg);
		cv::waitKey(0);
		destroyAllWindows();
	}
	return 0;
}


int getCrossScale_HoughLP(cv::Mat srcImg, cv::Point2f& crossPoint, bool isShow)
{
	cv::Mat grayImg, binaryImg, grayImg2;
	cvtColor(srcImg, grayImg, COLOR_BGR2GRAY);
	//反色
	grayImg2 = 255 - grayImg;
	cv::threshold(grayImg2, binaryImg, 200, 255, THRESH_BINARY);

	//利用渐进概率式霍夫变换提取 直线段
	vector<Vec4i> linesP;//每条线有四个参数，分别是选段两端点坐标（x1,y1,x2,y2）
	HoughLinesP(binaryImg, linesP, 1, CV_PI / 180, 260, srcImg.cols * 0.6, 5);  //两个点连接最大距离10，CV_PI / 180表示1度对应的弧度


	////绘制所有线段查看效果
	//cout << "linesP.size() = " << linesP.size() << endl;
	//for (size_t i = 0; i < linesP.size(); i++)
	//{
	//	//linesP1[i][0]第i条线段的x坐标、linesP1[i][1]第i条线段的y坐标
	//	line(srcImg, Point(linesP[i][0], linesP[i][1]), Point(linesP[i][2], linesP[i][3]), Scalar(255,0,0), 1);
	//	cout << linesP[i]<< endl;//测试坐标点
	//}

	vector<cv::Point2f> ptsOnLine;
	//获得两直线
	getPointOn2LineP(srcImg, linesP, ptsOnLine, false);
	//获得两直线交点
	get2linesIntersectionPoint(ptsOnLine[0], ptsOnLine[1], ptsOnLine[2], ptsOnLine[3], crossPoint);

	if (isShow)
	{
		//绘制交点坐标
		char buf[50];
		memset(buf, '\0', 50);
		sprintf_s(buf, "X = %.1f; Y = %.1f;", crossPoint.x, crossPoint.y);
		int font_face = FONT_HERSHEY_COMPLEX;
		double font_scale = 0.5;
		int thickness = 1;
		putText(srcImg, buf, Point(crossPoint.x + 20, crossPoint.y - 20), font_face, font_scale, Scalar(0, 0, 255), thickness, 8, 0);

		imshow("十字刻度尺 交点：", srcImg);
		cv::waitKey(0);
		destroyAllWindows();
	}
	return 0;
}

//输入HoughLines直线lines，选取横竖两条直线，在选取的直线上各取两个点，由ptsOnLine带出来
bool getPointOn2Line(Mat& img, vector<Vec2f> lines, vector<cv::Point2f>& ptsOnLine,bool isShow)
{
	vector<Vec2f> linesHV;
	float rho, theta;
	bool linesH = false, linesV = false;

	//找水平、垂直，两条线
	//水平线90度，竖直线0度；OpenCV里HoughLines的角度应该是与Y轴的夹角
	for (size_t i = 0; i < lines.size(); i++)
	{
		theta = lines[i][1];  //直线过坐标原点垂线与x轴夹角

		if (!linesH && (theta > CV_PI / 2 - 0.2 && theta < CV_PI / 2 + 0.2))//横线theta接近π/2,±δ，
		{
			linesHV.push_back(lines[i]);
			linesH = true;
		}
		else if (!linesV && ((theta > -0.2 && theta < 0.2) || theta > CV_PI - 0.2 && theta < CV_PI + 0.2))//竖线theta接近π或0，±δ
		{
			linesHV.push_back(lines[i]);
			linesV = true;
		}

		//横线竖线都找到了，跳出循环
		if (linesH && linesV)
		{
			break;
		}
	}

	//求两条直线上的四个点
	if (linesHV.size() == 2)
	{
		drawHoughLine(img, linesHV, ptsOnLine, Scalar(0, 0, 255), 1, isShow);
	}

	else
	{
		cout << "没找到两条直线" << endl;
		return false;
	}

	cv::Rect rect;
	return true;
}

//输入HoughLinesP直线linesP，选取横竖两条直线，在选取的直线上各取两个点，由ptsOnLine带出来
bool getPointOn2LineP(Mat& img, vector<Vec4i> linesP, vector<cv::Point2f>& ptsOnLine, bool isShow)
{
	float rho, theta;
	Point2f pt1, pt2;
	double angle;
	Point2f pts1_H(0,0), pts2_H(0, 0), pts1_V(0, 0), pts2_V(0, 0);
	int h = 0, v = 0;

	//找水平、垂直，两条线
	//因为HoughLinesP线集是平行的，当同一方向有多条线时，随便选一条会导致中心不准，
	//当同一方向有多条线端点坐标取均值；
	for (size_t i = 0; i < linesP.size(); i++)
	{
		pt1.x = linesP[i][0];
		pt1.y = linesP[i][1];
		pt2.x = linesP[i][2];
		pt2.y = linesP[i][3];

		//linesP的每条直线与y轴的夹角
		angle = getLineAngle(pt1, pt2, Point2f(0,0), Point2f(0,img.rows));

		//水平线90度，竖直线0度;;;直线与Y轴的夹角（与HoughLines的夹角保持一致）
		if (angle > 70 && angle < 110)//如果横线90°±20°
		{
			pts1_H.x += pt1.x;
			pts1_H.y += pt1.y;
			pts2_H.x += pt2.x;
			pts2_H.y += pt2.y;
			h++;
		}

		else if (angle > -20 && angle < 20)//如果竖线0°±20°
		{
			pts1_V.x += pt1.x;
			pts1_V.y += pt1.y;
			pts2_V.x += pt2.x;
			pts2_V.y += pt2.y;
			v++;
		}
	}

	pts1_H.x /= h;
	pts1_H.y /= h;
	pts2_H.x /= h;
	pts2_H.y /= h;

	pts1_V.x /= v;
	pts1_V.y /= v;
	pts2_V.x /= v;
	pts2_V.y /= v;

	ptsOnLine.push_back(pts1_H);
	ptsOnLine.push_back(pts2_H);
	ptsOnLine.push_back(pts1_V);
	ptsOnLine.push_back(pts2_V);


	line(img, pts1_H, pts2_H, Scalar(255, 0, 0), 1);
	line(img, pts1_V, pts2_V, Scalar(255, 0, 0), 1);

	if(isShow)
	{
		cv::imshow("img", img);
		cv::waitKey(0);
		destroyAllWindows();
	}
	return true;
}


////****************************************************************************************
//  求二条直线的交点的公式
//  有如下方程 (x-x1)/(y-y1) = (x2-x1)/(y2-y1) ==> a1*x+b1*y=c1
//             (x-x3)/(y-y3) = (x4-x3)/(y4-y3) ==> a2*x+b2*y=c2
//  则交点为
//          x= D1/D =| c1 b1|  / | a1 b1 |      y= D2/D= | a1 c1| / | a1 b1 |  //当两条线平行或重合时，分母为零
//                   | c2 b2|  / | a2 b2 |               | a2 c2| / | a2 b2 |
//
// 注：D是其次ax+by=0，的行列式，Di是把第i列换成等式右边的列（常数），i是所求未知数所在的列，如x在第一列，D1
//
//   a1= y2-y1
//   b1= x1-x2
//   c1= x1*y2-x2*y1,这里 a1*x+b1*y=c1,和Ax+By+C=0，的C是一个负号关系
//   a2= y4-y3
//   b2= x3-x4
//   c2= x3*y4-x4*y3
//
////****************************************************************************************
////
////行列式法，x= D1/D， y= D2/D，求两直线的交点, //适合任意情况（斜率存在，不存在）
bool get2linesIntersectionPoint(cv::Point2f pointA, cv::Point2f pointB, cv::Point2f pointC, cv::Point2f pointD, cv::Point2f& crossPoint)
{
	float a1 = pointB.y - pointA.y;
	float b1 = pointA.x - pointB.x;
	float c1 = pointA.x * pointB.y - pointB.x * pointA.y;//这里 a1*x+b1*y=c1,和Ax+By+C=0，的C是一个负号关系

	float a2 = pointD.y - pointC.y;
	float b2 = pointC.x - pointD.x;
	float c2 = pointC.x * pointD.y - pointD.x * pointC.y;

	float det = a1 * b2 - a2 * b1;

	// 直线平行：A1/A2=B1/B2≠C1/C2 (A2B2C2≠0); 重合：A1/A2=B1/B2＝C1/C2（A2B2C2≠0）
	// 直线平行：A1B2=A2B1; 重合：A1B2=A2B1=A1C2

	if (det == 0) return false;//平行或重合

	//Now this is cross point of lines
	crossPoint.x = (b2 * c1 - b1 * c2) / det;//这里和公式法（ABC）也是负号关系
	crossPoint.y = (a1 * c2 - a2 * c1) / det;

	return true;
}

//*********************************************************
//求两直线的夹角

//已知两点坐标求向量：A(a1, b1), B(a2, b2, ), 则向量AB为：B点坐标减A点坐标，即：向量AB = (a2-a1, b2-b1);
//已知两向量坐标，求两向量夹角：设两个向量分别为a = (x1，y1), b = (x2, y2)，其夹角为α，因为ab = |a||b| cosα，所以cosα = ab/|a||b|= (x1x2+y1y2) / (根号(x1^2 + y1^2)根号(x2^2 + y2^2));
//两向量内积：已知两向量a = [a1, a2, ..., an]和b = [b1, b2, ..., bn]的点积定义为：内积就是点积 a·b=a1b1+a2b2+......+anbn;
//向量的模,即向量的长度，设向量a = （x, y)，则向量a的模 = 根号（x方 + y方）

//夹角为α = arccos(∑(xiyi) / sqrt((∑(xixi)∑(yiyi)))
//cosα = 两个向量的内积 / 向量的模（"长度"）的乘积

//*********************************************************

//已知每条直线的两个点求夹角
double getLineAngle(cv::Point2f pointA, cv::Point2f pointB, cv::Point2f pointC, cv::Point2f pointD)
{
	//向量AB，CD
	auto v1 = pointB - pointA;
	auto v2 = pointD - pointC;

	//向量AB，CD的模
	double n1 = cv::norm(v1);
	double n2 = cv::norm(v2);

	//cosα = ab/|a||b|
	double cosv = (v1.x * v2.x + v1.y * v2.y) / n1 / n2;
	double angle_rad = acos(cosv);

	//弧度转角度
	return angle_rad * 180 / CV_PI;
}

//返回直线上两坐标点，有时只需要两个点的坐标，并不需要绘制显示直线
void drawHoughLine(Mat& img, vector<Vec2f> lines, vector<cv::Point2f> &ptsOnLine ,const Scalar& color, int thickness,bool isShow )//要标记直线的图像,检测的直线数据
{
	double length = max(img.rows, img.cols);  //图像高宽的最大值
	Point2f pt1, pt2;
	float rho, theta;
	double a, b, x0, y0;

	for (size_t i = 0; i < lines.size(); i++)
	{
		rho = lines[i][0];    //直线距离坐标原点的距离
		theta = lines[i][1];  //直线过坐标原点垂线与x轴夹角

		a = cos(theta);  //夹角的余弦值
		b = sin(theta);  //夹角的正弦值
		//x = r*cos（θ），y = r*sin（θ）
		x0 = a * rho, y0 = b * rho;  //直线与过坐标原点的垂线的交点

		//计算直线上的一点
		pt1.x = x0 + length * (-b);
		pt1.y = y0 + length * (a);
		//计算直线上另一点
		pt2.x = x0 - length * (-b);
		pt2.y = y0 - length * (a);

		////若想获得整数点，可用cvRound()四舍五入；
		//pt1.x = cvRound(x0 + length * (-b));//返回跟参数最接近的整数值，即四舍五入；
		//pt1.y = cvRound(y0 + length * (a));
		//pt2.x = cvRound(x0 - length * (-b));
		//pt2.y = cvRound(y0 - length * (a));

		//两点绘制一条直线
		line(img, pt1, pt2, color, thickness);
		if (isShow)
		{
			cout << "lines " << i << lines[i] << "\t角度 " << lines[i][1] * 180 / CV_PI << endl;

			cv::imshow("img", img);
			cv::waitKey(0);
			destroyAllWindows();
		}

		ptsOnLine.push_back(pt1);
		ptsOnLine.push_back(pt2);
	}
}

4.3 main文件

csharp 复制代码

#include "getCross.h"

void main()
{
	char imgPath[] = "D:\\C_test\\images\\8.bmp";
	cv::Mat srcImg = imread(imgPath);
	cv::Point2f crossPoint;

	//getCrossScale_HoughL(srcImg, crossPoint, true);
	getCrossScale_HoughLP(srcImg, crossPoint, true);
}

5 将以上两种封装成一个函数------新增方法切换，转换大图坐标等功能

获得黑十字刻度尺交点坐标,有HoughLP、HoughL两种方法可选用，（ptsROIltop可将交点转换为大图中的位置，显示在ROI所在的图像上）

csharp 复制代码

bool getLineCrossPoint2f(cv::Mat srcImg, Mat ImgDraw, string getLineMethod , Point ptsROIltop, cv::Point2f& crossPoint, bool isShow)

新增参数解释：

Mat ImgDraw，传入用来绘制线条等信息的图像（有时并不需要将线条绘制在处理的图像上）；
string getLineMethod ，有HoughLP、HoughL两种方法可选用；
Point ptsROIltop 是ROI左上角坐标，用于将交点转换为大图中的位置，显示在ROI所在的图像上；

csharp 复制代码

// 获得黑十字刻度尺交点坐标,有HoughLP、HoughL两种方法可选用，（ptsROIltop可将交点转换为大图中的位置，显示在ROI所在的图像上）
bool getLine::getLineCrossPoint2f(cv::Mat srcImg, Mat ImgDraw, string getLineMethod , Point ptsROIltop, cv::Point2f& crossPoint, bool isShow)
{
	cv::Mat grayImg, binaryImg, grayImg2;
	cvtColor(srcImg, grayImg, COLOR_BGR2GRAY);
	//反色
	grayImg2 = 255 - grayImg;
	cv::threshold(grayImg2, binaryImg, 200, 255, THRESH_BINARY);

	vector<cv::Point2f> ptsOnLine;//获取直线上的两点

	if (getLineMethod == "HoughLP")
	{
		//利用渐进概率式霍夫变换提取 直线段
		vector<Vec4i> linesP;//每条线有四个参数，分别是选段两端点坐标（x1,y1,x2,y2）
		HoughLinesP(binaryImg, linesP, 1, CV_PI / 180, 260, srcImg.cols * 0.6, 5);  //两个点连接最大距离10，CV_PI / 180表示1度对应的弧度

		////绘制所有线段查看效果
		//drawHoughLineP(srcImg, linesP, Scalar(0, 0, 255), 1, isShow);

		//获得两相交直线
		get2CrossHoughLP(srcImg, linesP,ptsOnLine, false);
	}

	else if (getLineMethod == "HoughL")
	{
		vector<Vec2f> lines;////每条线有2个参数，极坐标（r,theta）
		HoughLines(binaryImg, lines, 1, CV_PI / 180, 260, 0, 0);//累加器阈值threshold，越大线条越少，反之越多
		//绘制所有直线查看效果
		//drawHoughLine(srcImg, lines,ptsOnLine, Scalar(0, 0, 255), 1, isShow);

		vector<cv::Point2f> ptsOnLine;
		//获得两相交直线，
		get2CrossHoughL(srcImg, lines,ptsOnLine, false);
	}
	if (ptsOnLine.size() == 4)
	{
		//将直线坐标点转换为大图中的位置,ptsROIltop是ROI左上角坐标, 直线显示在srcImgBigROI上
		//当ptsROIltop为(0,0)时，绘制在ROI图上；当为ROI左上角坐标时，直线绘制在ROI所在的大图上；
		ptsOnLine[0].x += ptsROIltop.x;  ptsOnLine[0].y += ptsROIltop.y;
		ptsOnLine[1].x += ptsROIltop.x;  ptsOnLine[1].y += ptsROIltop.y;
		ptsOnLine[2].x += ptsROIltop.x;  ptsOnLine[2].y += ptsROIltop.y;
		ptsOnLine[3].x += ptsROIltop.x;  ptsOnLine[3].y += ptsROIltop.y;

		//获得两直线交点
		get2linesIntersectionPoint3(ptsOnLine[0], ptsOnLine[1], ptsOnLine[2], ptsOnLine[3], crossPoint);
	}

	else
	{
		cout << "没找到两条直线" << endl;
		return false;
	}

	if (isShow)
	{
		//绘制两交线
		line(ImgDraw, ptsOnLine[0], ptsOnLine[1], Scalar(255, 0, 0), 1);
		line(ImgDraw, ptsOnLine[2], ptsOnLine[3], Scalar(255, 0, 0), 1);

		//绘制交点坐标
		char buf[50];
		memset(buf, '\0', 50);
		sprintf_s(buf, "X = %.1f; Y = %.1f;", crossPoint.x, crossPoint.y);
		int font_face = FONT_HERSHEY_COMPLEX;
		double font_scale = 0.5;
		int thickness = 1;
		putText(ImgDraw, buf, Point(crossPoint.x + 20, crossPoint.y - 20), font_face, font_scale, Scalar(0, 0, 255), thickness, 8, 0);

		imshow("十字刻度尺 交点：", ImgDraw);
		cv::waitKey(0);
		destroyAllWindows();
	}
	return true;
}

绘制两种霍夫直线的函数

csharp 复制代码

//返回每条直线上两坐标点
void getLine::drawHoughLine(Mat& img, vector<Vec2f> lines,  vector<cv::Point2f>& ptsOnLine, const Scalar& color, int thickness, bool isShow)//要标记直线的图像,检测的直线数据
{
	double length = max(img.rows, img.cols);  //图像高宽的最大值
	Point2f pt1, pt2;
	float rho, theta;
	double a, b, x0, y0;

	for (size_t i = 0; i < lines.size(); i++)
	{
		rho = lines[i][0];    //直线距离坐标原点的距离
		theta = lines[i][1];  //直线过坐标原点垂线与x轴夹角

		a = cos(theta);  //夹角的余弦值
		b = sin(theta);  //夹角的正弦值
		//x = r*cos（θ），y = r*sin（θ）
		x0 = a * rho, y0 = b * rho;  //直线与过坐标原点的垂线的交点

		//计算直线上的一点
		pt1.x = x0 + length * (-b);
		pt1.y = y0 + length * (a) ;
		//计算直线上另一点
		pt2.x = x0 - length * (-b);
		pt2.y = y0 - length * (a);

		////若想获得整数点，可用cvRound()四舍五入；
		//pt1.x = cvRound(x0 + length * (-b));//返回跟参数最接近的整数值，即四舍五入；
		//pt1.y = cvRound(y0 + length * (a));
		//pt2.x = cvRound(x0 - length * (-b));
		//pt2.y = cvRound(y0 - length * (a));


		//实践发现：
		//V方向，y轴向上超出img约 -img.rows，H方向，x轴向左超出img约 -img.cols，
		//为了将绘制的直线 限制在img范围内，可将V方向，y轴上端 +img.rows，H方向，x轴左 +img.cols
		//这样实际是不准的，因有倾斜，最准的方法用直线表达式，给定x,y，获取指定位置坐标；

		//绘制的直线超出img范围，以后在修改
		if (isShow)
		{
			//两点绘制一条直线
			line(img, pt1, pt2, color, thickness);

			cout << "lines " << i << lines[i] << "\t角度 " << lines[i][1] * 180 / CV_PI << endl;

			cv::imshow("img", img);
			cv::waitKey(0);
			destroyAllWindows();
		}
		ptsOnLine.push_back(pt1);
		ptsOnLine.push_back(pt2);
	}
}

void getLine::drawHoughLineP(Mat& img, vector<Vec4i> linesP, const Scalar& color, int thickness, bool isShow)//要标记直线的图像,检测的直线数据
{

	cout << "linesP.size() = " << linesP.size() << endl;
	for (size_t i = 0; i < linesP.size(); i++)
	{
		//linesP1[i][0]第i条线段的x坐标、linesP1[i][1]第i条线段的y坐标
		line(img, Point(linesP[i][0], linesP[i][1]), Point(linesP[i][2], linesP[i][3]), color, thickness);
		cout << linesP[i]<< endl;//测试坐标点
	}
	if (isShow)
	{
		cv::imshow("img", img);
		cv::waitKey(0);
		destroyAllWindows();
	}
}

下面的三个函数，前面已经介绍过，函数内容没变，只是名字改了；

csharp 复制代码

//行列式法，x= D1/D， y= D2/D，求两直线的交点, //适合任意情况（斜率存在，不存在）
bool get2linesIntersectionPoint3(cv::Point2f pointA, cv::Point2f pointB, cv::Point2f pointC, cv::Point2f pointD, cv::Point2f& crossPoint);
//输入HoughLines直线lines，选取横竖两条直线，在选取的直线上各取两个点，由ptsOnLine带出来；
bool get2CrossHoughL( Mat& img, vector<Vec2f> lines,  vector<cv::Point2f>& ptsOnLine, bool isShow);
//输入HoughLinesP直线linesP，选取横竖两条直线，在选取的直线上各取两个点，由ptsOnLine带出来；
bool get2CrossHoughLP(Mat& img, vector<Vec4i> linesP,  vector<cv::Point2f>& ptsOnLine, bool isShow);

【18】OpenCV C++实战篇——【项目实战】OpenCV C++ 精准定位“十字刻度尺”中心坐标，过滤图片中的干扰，精准获取十字交点坐标

文章目录

1 问题及分析

2 多尺度霍夫直线 与 渐进概率霍夫线段 细节对比

2.1 多尺度霍夫直线 HoughLines

2.2 渐进概率霍夫线段 HoughLinesP

2.3 HoughLines 和 HoughLinesP 所求结果细节对比

2.4 为什么 HoughLinesP 直线两端没有呈放射状态呢？直线总是平行吗？

2.5 HoughLines 直线角度，输出有顺序？

3 获取十字交点坐标

3.1 找到两直线

3.1.1 获得 HoughLines 横竖两条线

3.1.2 获得HoughLinesP 横竖两条线

3.2 计算交点坐标原理 及实现

4 项目源码

4.1 .h文件

4.2 .cpp文件

4.3 main文件

5 将 以上两种封装成一个函数------新增方法切换，转换大图坐标等功能

2 多尺度霍夫直线与渐进概率霍夫线段细节对比

3.2 计算交点坐标原理及实现

5 将以上两种封装成一个函数------新增方法切换，转换大图坐标等功能
