Pytorch深度学习框架实战教程-番外篇02-Pytorch池化层概念定义、工作原理和作用

一、什么是池化层？

池化层（Pooling Layer）是卷积神经网络（CNN）中与卷积层配合使用的重要组件，主要用于特征降维、减少计算量并增强模型的平移不变性。它通常紧跟在卷积层之后，对卷积层输出的特征图进行压缩处理。

与卷积层不同，池化层没有可学习的参数，其操作是确定性的（根据预设规则对局部区域进行聚合计算）。

二、池化层的工作原理

池化层的工作流程与卷积层类似，都通过滑动窗口处理特征图，但计算方式不同：

滑动窗口：池化窗口（如 2×2）在特征图上按指定步长滑动。
聚合计算：对窗口覆盖的区域执行聚合操作（如取最大值、平均值等），得到一个值作为输出特征图的对应位置像素。
输出特征图：所有窗口的聚合结果构成尺寸更小的输出特征图。

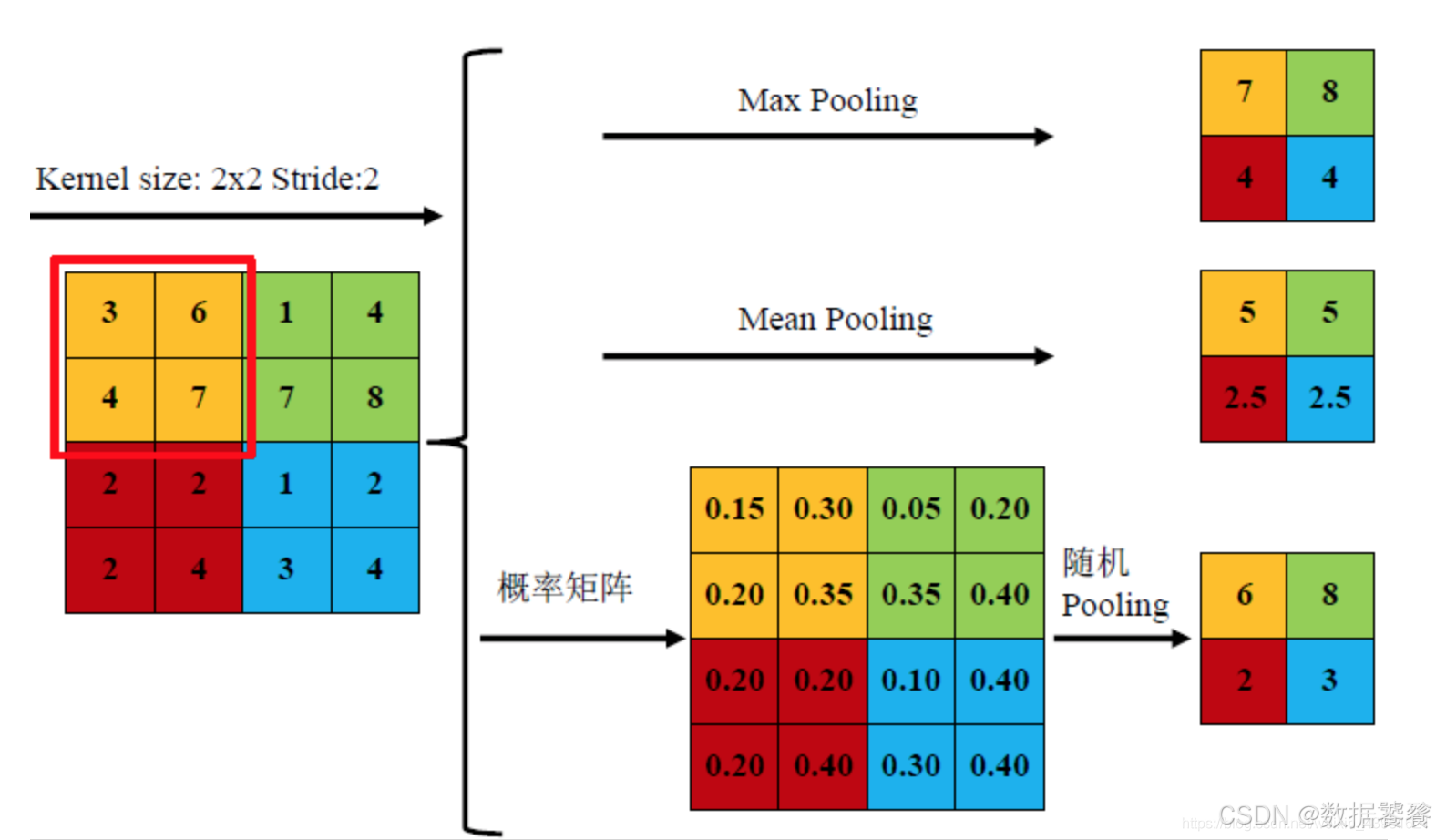

三、常见池化方式图示：

池化层的作用

特征降维：通过减少特征图的空间尺寸（如 2×2 池化 + 步长 2 可将尺寸减半），降低后续层的计算量和参数数量。
增强平移不变性：局部微小位移不会改变池化结果（如最大值位置轻微移动不影响输出），提高模型对输入变化的鲁棒性。
防止过拟合：通过信息聚合减少特征冗余，降低模型对局部细节的过度敏感。
扩大感受野：池化操作使高层神经元能感知到输入图像更大范围的区域。

四、PyTorch 中的池化层详解

PyTorch 的torch.nn模块提供了多种池化层，适用于不同场景：

池化层	作用	适用场景
`nn.MaxPool2d`	取窗口内最大值	保留显著特征（如边缘、纹理）
`nn.AvgPool2d`	取窗口内平均值	保留整体特征，平滑输出
`nn.MaxUnpool2d`	最大池化的逆操作（上采样）	特征图恢复
`nn.LPPool2d`	取窗口内 p 次幂的平均值的 p 次方根	灵活控制聚合强度
`nn.AdaptiveMaxPool2d`	自适应最大池化（指定输出尺寸）	固定输出尺寸，简化网络设计
`nn.AdaptiveAvgPool2d`	自适应平均池化（指定输出尺寸）	同上

`nn.MaxPool2d`核心参数（最常用）

python

运行

复制代码

nn.MaxPool2d(
    kernel_size,    # 池化窗口大小（int或tuple）
    stride=None,    # 步长（默认与kernel_size相同）
    padding=0,      # 填充大小
    dilation=1,     # 窗口元素间隔（用于空洞池化）
    return_indices=False,  # 是否返回最大值的索引（用于Unpool）
    ceil_mode=False  # 是否使用向上取整计算输出尺寸（默认向下取整）
)

输出尺寸计算公式 ：
H_out = floor((H + 2×padding - dilation×(kernel_size-1) - 1) / stride + 1)

（与卷积层相同，ceil_mode=True时用ceil替代floor）

五、示例程序：PyTorch 池化层实战

以下示例展示不同池化层的效果，包括：

标准池化（MaxPool2d、AvgPool2d）
自适应池化（AdaptiveMaxPool2d）
池化对特征图的影响可视化

python 复制代码

import torch
import torch.nn as nn
import numpy as np
import matplotlib.pyplot as plt
from PIL import Image
from torchvision import transforms

# 1. 数据准备：加载图片并生成特征图（模拟卷积层输出）
def prepare_feature_maps():
    # 加载图片并转为单通道灰度图
    transform = transforms.Compose([
        transforms.Resize((128, 128)),
        transforms.Grayscale(),  # 转为单通道
        transforms.ToTensor()
    ])

    # 使用示例图片（实际运行时替换为你的图片路径）
    image = Image.open("example.jpg")
    image_tensor = transform(image).unsqueeze(0)  # 形状：[1, 1, 128, 128]

    # 模拟卷积层输出：创建4个特征图（实际中来自卷积层）
    # 这里通过简单变换生成不同特征图以展示效果
    feature_maps = []
    for i in range(4):
        # 对原图进行简单变换生成不同特征图
        if i == 0:
            fm = image_tensor * (i+1)
        elif i == 1:
            fm = torch.roll(image_tensor, shifts=5, dims=2)  # 水平偏移
        elif i == 2:
            fm = torch.roll(image_tensor, shifts=5, dims=3)  # 垂直偏移
        else:
            fm = image_tensor * 0.5 + torch.roll(image_tensor, shifts=3, dims=(2,3)) * 0.5

        feature_maps.append(fm)

    # 合并为[1, 4, 128, 128]（批次=1，通道=4，高=128，宽=128）
    return torch.cat(feature_maps, dim=1), image

# 2. 定义池化层模型
class PoolingDemo(nn.Module):
    def __init__(self):
        super(PoolingDemo, self).__init__()
        # 2×2最大池化，步长2（默认与kernel_size相同）
        self.max_pool = nn.MaxPool2d(kernel_size=2, stride=2)
        # 3×3平均池化，步长2，填充1
        self.avg_pool = nn.AvgPool2d(kernel_size=3, stride=2, padding=1)
        # 自适应最大池化，固定输出尺寸为(32, 32)
        self.adaptive_max_pool = nn.AdaptiveMaxPool2d(output_size=(32, 32))

    def forward(self, x):
        max_out = self.max_pool(x)
        avg_out = self.avg_pool(x)
        adaptive_max_out = self.adaptive_max_pool(x)
        return max_out, avg_out, adaptive_max_out

# 3. 可视化函数
def visualize_pooling效果(original_img, input_fm, max_out, avg_out, adaptive_out):
    plt.figure(figsize=(16, 14))

    # 显示原始图片
    plt.subplot(5, 1, 1)
    plt.title("Original Image")
    plt.imshow(original_img, cmap='gray')
    plt.axis('off')

    # 显示输入特征图（4个通道）
    plt.subplot(5, 1, 2)
    plt.title("Input Feature Maps (4 channels)")
    input_grid = np.zeros((128, 128*4))
    for i in range(4):
        fm = input_fm[0, i].detach().numpy()  # 取第一个样本的第i个通道
        input_grid[:, i*128:(i+1)*128] = fm
    plt.imshow(input_grid, cmap='gray')
    plt.axis('off')
    plt.text(-20, 64, f"Size: {input_fm.shape[2:]}", va='center', rotation=90)

    # 显示最大池化结果
    plt.subplot(5, 1, 3)
    plt.title("Max Pooling (2×2, stride=2) Output")
    max_grid = np.zeros((64, 64*4))  # 尺寸减半为64×64
    for i in range(4):
        fm = max_out[0, i].detach().numpy()
        max_grid[:, i*64:(i+1)*64] = fm
    plt.imshow(max_grid, cmap='gray')
    plt.axis('off')
    plt.text(-20, 32, f"Size: {max_out.shape[2:]}", va='center', rotation=90)

    # 显示平均池化结果
    plt.subplot(5, 1, 4)
    plt.title("Average Pooling (3×3, stride=2, padding=1) Output")
    avg_grid = np.zeros((64, 64*4))  # 尺寸约为64×64
    for i in range(4):
        fm = avg_out[0, i].detach().numpy()
        avg_grid[:, i*64:(i+1)*64] = fm
    plt.imshow(avg_grid, cmap='gray')
    plt.axis('off')
    plt.text(-20, 32, f"Size: {avg_out.shape[2:]}", va='center', rotation=90)

    # 显示自适应池化结果
    plt.subplot(5, 1, 5)
    plt.title("Adaptive Max Pooling (output 32×32) Output")
    adaptive_grid = np.zeros((32, 32*4))  # 固定尺寸32×32
    for i in range(4):
        fm = adaptive_out[0, i].detach().numpy()
        adaptive_grid[:, i*32:(i+1)*32] = fm
    plt.imshow(adaptive_grid, cmap='gray')
    plt.axis('off')
    plt.text(-20, 16, f"Size: {adaptive_out.shape[2:]}", va='center', rotation=90)

    plt.tight_layout()
    plt.show()

# 4. 主函数
if __name__ == "__main__":
    # 准备特征图和原始图片
    feature_maps, original_img = prepare_feature_maps()
    print(f"输入特征图形状: {feature_maps.shape}")  # [1, 4, 128, 128]

    # 初始化模型并执行池化操作
    model = PoolingDemo()
    max_pool_out, avg_pool_out, adaptive_pool_out = model(feature_maps)

    # 打印各池化层输出形状
    print(f"最大池化输出形状: {max_pool_out.shape}")       # [1, 4, 64, 64]
    print(f"平均池化输出形状: {avg_pool_out.shape}")       # [1, 4, 64, 64]
    print(f"自适应池化输出形状: {adaptive_pool_out.shape}") # [1, 4, 32, 32]

    # 可视化池化效果
    visualize_pooling效果(
        original_img=original_img,
        input_fm=feature_maps,
        max_out=max_pool_out,
        avg_out=avg_pool_out,
        adaptive_out=adaptive_pool_out
    )

代码说明

数据准备：通过加载图片并生成 4 个特征图（模拟卷积层输出），特征图通过简单变换（偏移、混合）模拟不同卷积核提取的特征。
池化层定义：
- MaxPool2d(2, 2)：2×2 窗口，步长 2，输出尺寸为输入的 1/2（128→64）。
- AvgPool2d(3, 2, 1)：3×3 窗口，步长 2，填充 1，输出尺寸接近输入的 1/2。
- AdaptiveMaxPool2d(32, 32)：无论输入尺寸如何，输出固定为 32×32，简化网络设计。
可视化结果：
- 最大池化输出更锐利，保留局部显著特征（如边缘）。
- 平均池化输出更平滑，保留整体区域信息。
- 自适应池化严格保证输出尺寸，便于多层网络拼接。

关键结论

池化层通过聚合局部特征实现降维，是 CNN 中控制计算复杂度的关键。
最大池化更适合保留锐利特征，平均池化更适合平滑特征。
自适应池化（Adaptive*Pool）通过指定输出尺寸简化网络设计，在迁移学习和固定尺寸输出场景中广泛使用。
池化层通常紧跟卷积层，形成 "卷积 + 池化" 的经典组合，逐步提取高层特征。
