弱电布线箱安装详解-图形识别精准计量
弱电智能化系统常见的包含有线电视系统和无线电视系统，弱电布线箱数量可以用CAD快速看图的【文字查找】和【图形识别】功能快速统计，比如输入"HD"就能定位设备，还能自动识别图纸中的数量，超方便！
- 有线电视系统
有线电视系统用同轴电缆、光缆或其组合作为信号传输介质，传输图像信号、声音信号和控制信号。这些信号在封闭的线缆中传播，不向空间辐射电磁波，所以称为闭路电视系统。
二、有线电视系统组成

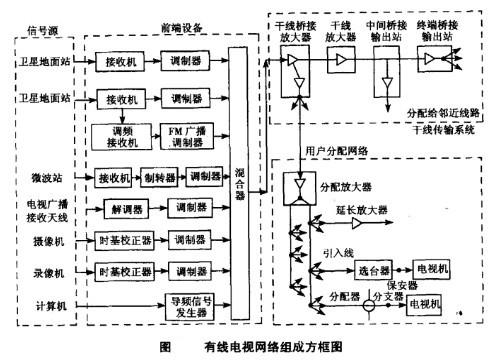

有线电视系统一般由天线、前端装置、传输干线和用户分配网络组成。而系统规模的大小决定了所用设备与器材的多少。
- 信号源：录像机、DVD、摄像机等，也可以是通过开路接收电视广播、微波传输、卫星电视等的空中电视信号。
- 前端设备。
- 干线传输系统：电缆、干线放大器、均衡器、分支器、分配器等设备。
- 用户分配系统：分支器、分配器、终端电阻、支线放大器等设备。
- 用户部分：闭路电视系统的末端，包括电视机和用户线。
三、有线电视器具
1.有线电视前端箱
主要用于城镇、农村有线电视网之间连接、延伸、提高有线电视用户收视效果。
2.住户弱电布线箱
用于对家庭弱电信号及逆行统一管理分配布线的作用，包括网络、电话、电视、安防等弱电布线

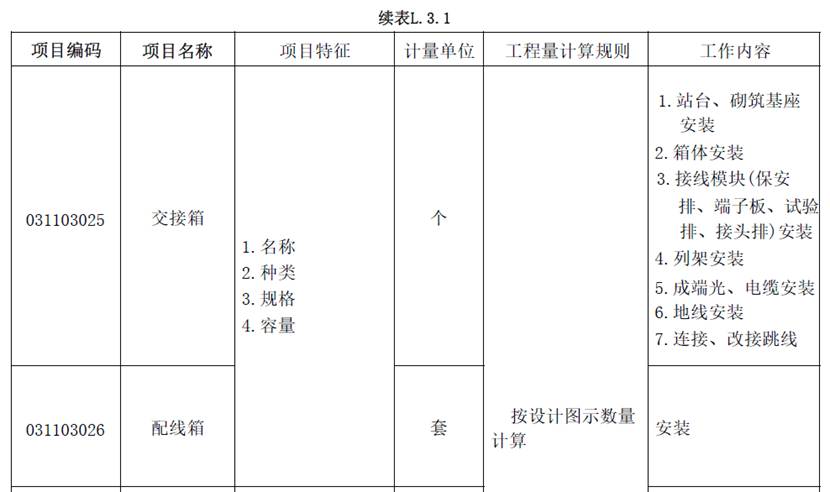

四、电视箱、配线箱计量规则
五、实例分析
1.计算某住宅楼的弱电布线箱（HD箱）工程量，观察系统图和平面图。
2.用CAD快速看图查看图纸并计量

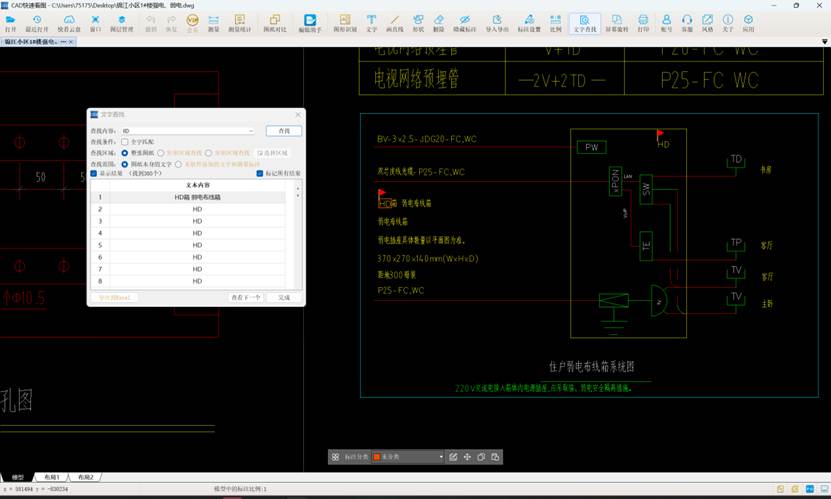

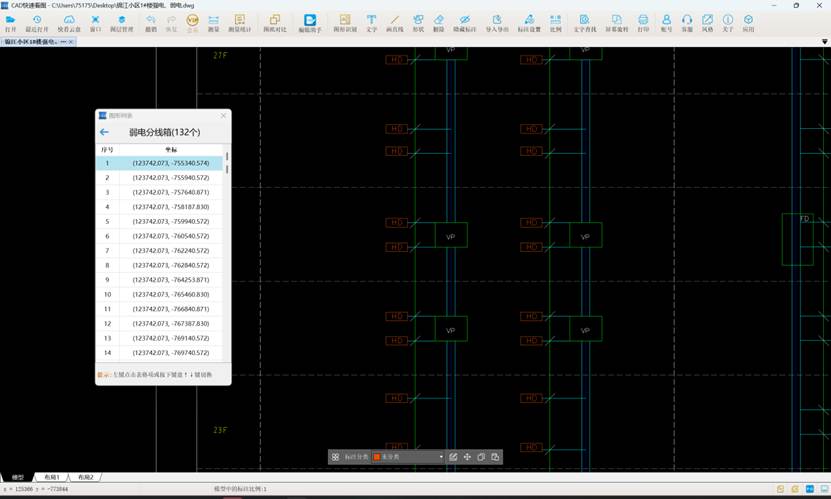

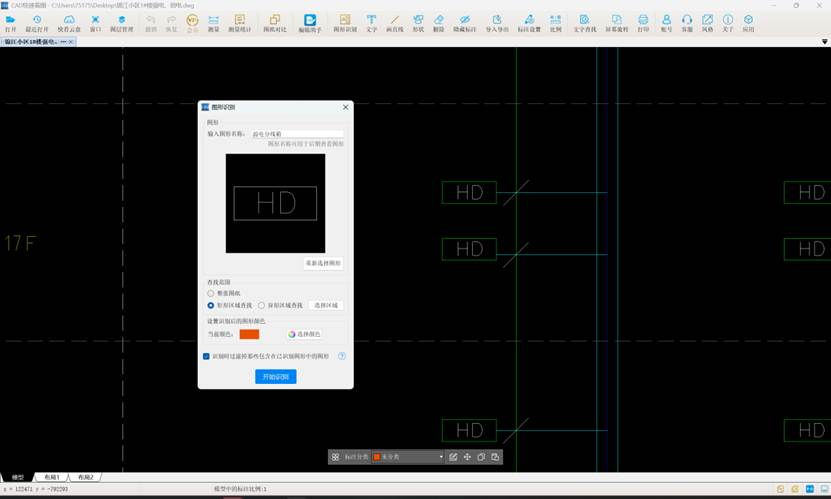

使用软件的【文字查找】功能，输入"HD"，搜到HD的尺寸和离地高度、安装方式，利于计价。然后使用【图形识别】功能，对系统图中HD图形进行识别，得到HD弱电布线箱数量为132.
其他智能弱电器具也可采用同样的方法进行计量，读者可自行验证。
弱电布线箱可用CAD快速看图的【图形识别】功能计量，可搭配软件其他小功能使用，速度更快。
#有线电视#弱电#计量#布线箱
