PyTorch神经网络工具箱(实现神经网络实例)

实现神经网络实例

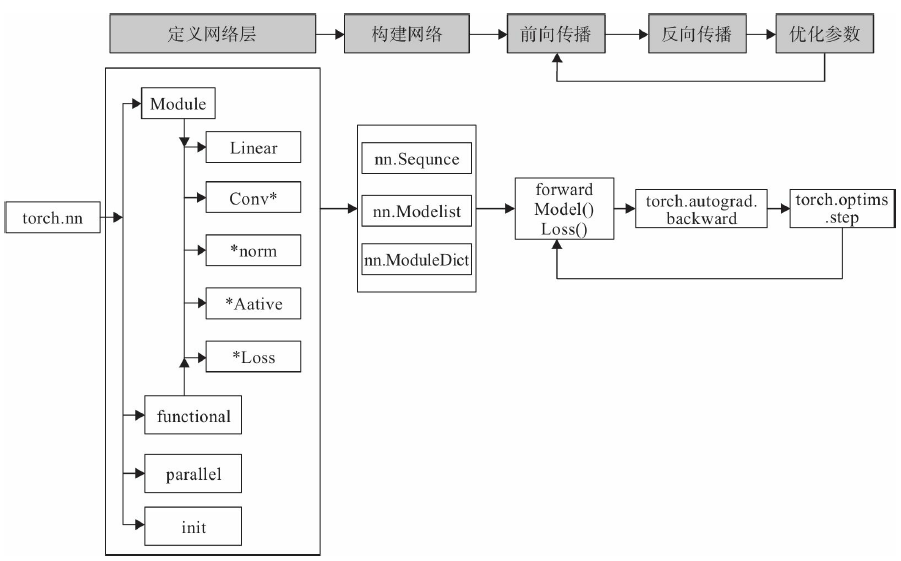

使用PyTorch构建神经网络使用的主要工具（或类）及相互关系，如图3-2所示。

从图3-2可知，构建网络层可以基于Module类或函数（nn.functional）。nn中的大多数

层（Layer）在functional中都有与之对应的函数。nn.functional中函数与nn.Module中的

Layer的主要区别是后者继承Module类，会自动提取可学习的参数。而nn.functional更像是

纯函数。两者功能相同，且性能也没有很大区别，那么如何选择呢？像卷积层、全连接

层、Dropout层等因含有可学习参数，一般使用nn.Module，而激活函数、池化层不含可学

习参数，可以使用nn.functional中对应的函数。下面通过实例来说明如何使用nn构建一个

网络模型。

背景说明

这节将利用神经网络完成对手写数字进行识别的实例，来说明如何借助nn工具箱来实

现一个神经网络，并对神经网络有个直观了解。在这个基础上，后续我们将对nn的各模块

进行详细介绍。实例环境使用PyTorch1.0+，GPU或CPU，源数据集为MNIST。

主要步骤：

1）利用PyTorch内置函数mnist下载数据。

2）利用torchvision对数据进行预处理，调用torch.utils建立一个数据迭代器。

3）可视化源数据。

4）利用nn工具箱构建神经网络模型。

5）实例化模型，并定义损失函数及优化器。

6）训练模型。

7）可视化结果。

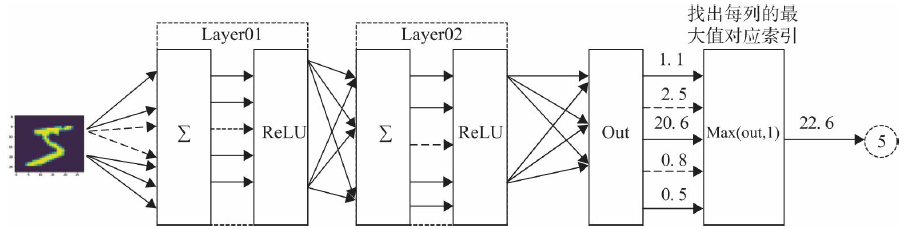

神经网络的结构如图3-3所示。

使用两个隐含层，每层激活函数为ReLU，最后使用torch.max(out,1)找出张量out最大

值对应索引作为预测值。

准备数据

1.导人必要的模块

python 复制代码

import numpy as np
import torch
# 导入 PyTorch 内置的 mnist 数据
from torchvision.datasets import mnist
#导入预处理模块
import torchvision.transforms as transforms
from torch.utils.data import DataLoader
#导入nn及优化器
import torch.nn.functional as F
import torch.optim as optim
from torch import nn

2.定义一些超参数

python 复制代码

# 定义一些超参数
train_batch_size = 64
test_batch_size = 128
learning_rate = 0.01
num_epoches = 20
lr = 0.01
momentum = 0.5

3.下载数据并对数据进行预处理

复制代码

transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize([0.5], [0.5])])
#下载数据，并对数据进行预处理
train_dataset = mnist.MNIST('./data', train=True, transform=transform, download=True)
test_dataset = mnist.MNIST('./data', train=False, transform=transform)
#dataloader是一个可迭代对象，可以使用迭代器一样使用。
train_loader = DataLoader(train_dataset, batch_size=train_batch_size, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=test_batch_size, shuffle=False)

完整代码

python 复制代码

import numpy as np
import torch
#导入Pytorch内置的mnist数据
from torchvision.datasets import mnist
#导入预处理模块
import torchvision.transforms as transforms
from torch.utils.data import DataLoader
#导入nn及优化器
import torch.nn.functional as F
import torch.optim as optim
from torch import nn

#定义一些超参数
train_batch_size=64
test_batch_size=128
learning_rate=0.01
num_epochs=20
lr=0.01
momentum=0.5

#定义预处理函数，这些预处理依次放在Compose函数中
transform=transforms.Compose([transforms.ToTensor(),transforms.Normalize([0.5],[0.5])])
#下载数据，并对数据进行预处理
train_dataset=mnist.MNIST('./data',train=True,transform=transform,download=True)
test_dataset=mnist.MNIST('./data',train=False,transform=transform)
#dataloader是一个可迭代对象，可以使用迭代器一样使用
train_loader=DataLoader(train_dataset,batch_size=train_batch_size,shuffle=True)
test_loader=DataLoader(test_dataset,batch_size=test_batch_size,shuffle=False)

可视化源数据

python 复制代码

import matplotlib.pyplot as plt
%matplotlib inline
examples = enumerate(test_loader)
batch_idx, (example_data, example_targets) = next(examples)
fig = plt.figure()
for i in range(6):
plt.subplot(2,3,i+1)
plt.tight_layout()
plt.imshow(example_data[i][0], cmap='gray', interpolation='none')
plt.title("Ground Truth: {}".format(example_targets[i]))
plt.xticks([])
plt.yticks([])

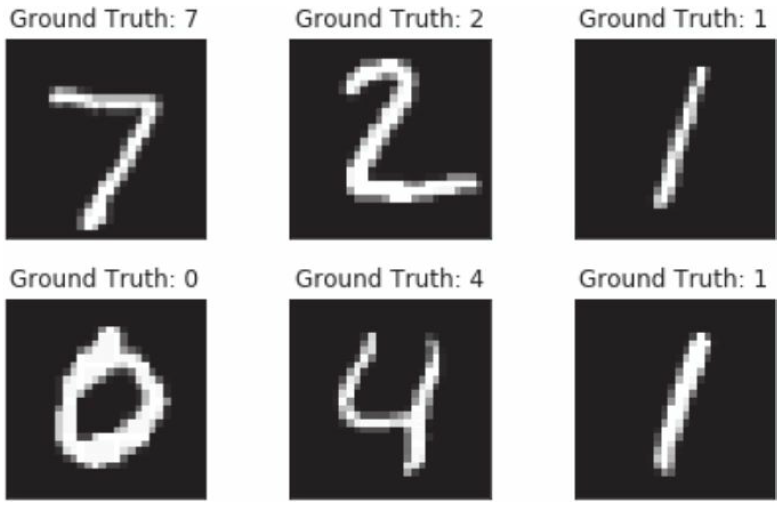

MNIST源数据示例如图3-4所示。

构建模型

数据预处理之后，我们开始构建网络，创建模型。

1）构建网络。

python 复制代码

class Net(nn.Module):
"""
使用sequential构建网络，Sequential()函数的功能是将网络的层组合到一起
"""
def __init__(self, in_dim, n_hidden_1, n_hidden_2, out_dim):
super(Net, self).__init__()
self.layer1 = nn.Sequential(nn.Linear(in_dim, n_hidden_1),nn.BatchNorm1d(n_hidden_1))
self.layer2 = nn.Sequential(nn.Linear(n_hidden_1, n_hidden_2),nn.BatchNorm1d (n_hidden_2))
self.layer3 = nn.Sequential(nn.Linear(n_hidden_2, out_dim))
def forward(self, x):
x = F.relu(self.layer1(x))
x = F.relu(self.layer2(x))
x = self.layer3(x)
return x

2）实例化网络。

python 复制代码

#检测是否有可用的GPU，有则使用，否则使用CPU
device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")
#实例化网络
model = Net(28 * 28, 300, 100, 10)
model.to(device)
# 定义损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(), lr=lr, momentum=momentum)

训练模型

训练模型，这里使用for循环，进行迭代。其中包括对训练数据的训练模型，然后用

测试数据的验证模型。

1.训练模型

python 复制代码

# 开始训练
losses = []
acces = []
eval_losses = []
eval_acces = []
for epoch in range(num_epoches):
train_loss = 0
train_acc = 0
model.train()
#动态修改参数学习率
if epoch%5==0:
optimizer.param_groups[0]['lr']*=0.1
for img, label in train_loader:
img=img.to(device)
label = label.to(device)
img = img.view(img.size(0), -1)
# 前向传播
out = model(img)
loss = criterion(out, label)
# 反向传播
optimizer.zero_grad()
loss.backward()
optimizer.step()
# 记录误差
train_loss += loss.item()
# 计算分类的准确率
_, pred = out.max(1)
num_correct = (pred == label).sum().item()
acc = num_correct / img.shape[0]
train_acc += acc
losses.append(train_loss / len(train_loader))
acces.append(train_acc / len(train_loader))
# 在测试集上检验效果
eval_loss = 0
eval_acc = 0
# 将模型改为预测模式
model.eval()
for img, label in test_loader:
img=img.to(device)
label = label.to(device)
img = img.view(img.size(0), -1)
out = model(img)
loss = criterion(out, label)
# 记录误差
eval_loss += loss.item()
# 记录准确率
_, pred = out.max(1)
num_correct = (pred == label).sum().item()
acc = num_correct / img.shape[0]
eval_acc += acc
eval_losses.append(eval_loss / len(test_loader))
eval_acces.append(eval_acc / len(test_loader))
print('epoch: {}, Train Loss: {:.4f}, Train Acc: {:.4f}, Test Loss: {:.4f}, Test Acc: {:.4f}'
.format(epoch, train_loss / len(train_loader), train_acc / len(train_loader),
eval_loss / len(test_loader), eval_acc / len(test_loader)))

完整代码

python 复制代码

import torch
import torch.nn  as nn
import torch.nn.functional  as F
import torch.optim  as optim
from torchvision import datasets, transforms
import matplotlib.pyplot  as plt
import numpy as np

# 超参数设置
batch_size = 64
lr = 0.01
momentum = 0.9
num_epoches = 10

# 数据加载与预处理
transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.1307,), (0.3081,))
])

train_dataset = datasets.MNIST(
    './data', train=True, download=True, transform=transform)
test_dataset = datasets.MNIST(
    './data', train=False, transform=transform)

train_loader = torch.utils.data.DataLoader(
    train_dataset, batch_size=batch_size, shuffle=True)
test_loader = torch.utils.data.DataLoader(
    test_dataset, batch_size=batch_size, shuffle=False)

# 数据可视化
examples = enumerate(test_loader)
batch_idx, (example_data, example_targets) = next(examples)

fig = plt.figure(figsize=(10,  6))
for i in range(6):
    plt.subplot(2,  3, i+1)
    plt.tight_layout()
    plt.imshow(example_data[i][0](),  cmap='gray', interpolation='none')
    plt.title("Ground  Truth: {}".format(example_targets[i]))  # 修复双花括号问题
    plt.xticks([])
    plt.yticks([])
plt.show()

# 网络定义
class Net(nn.Module):
    def __init__(self, in_dim, n_hidden_1, n_hidden_2, out_dim):
        super(Net, self).__init__()
        self.layer1  = nn.Sequential(
            nn.Linear(in_dim, n_hidden_1),
            nn.BatchNorm1d(n_hidden_1)
        )
        self.layer2  = nn.Sequential(
            nn.Linear(n_hidden_1, n_hidden_2),
            nn.BatchNorm1d(n_hidden_2)
        )
        self.layer3  = nn.Linear(n_hidden_2, out_dim)
        self.dropout  = nn.Dropout(0.2)  # 添加Dropout防止过拟合

    def forward(self, x):
        x = F.relu(self.layer1(x))
        x = self.dropout(x)
        x = F.relu(self.layer2(x))
        x = self.dropout(x)
        x = self.layer3(x)
        return x

# 设备检测
device = torch.device("cuda:0"  if torch.cuda.is_available()  else "cpu")
print(f"Using device: {device}")

# 模型初始化
model = Net(28*28, 300, 100, 10).to(device)

# 损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(),  lr=lr, momentum=momentum)
scheduler = optim.lr_scheduler.StepLR(optimizer,  step_size=5, gamma=0.1)  # 学习率调度器

# 训练过程记录
losses, acces, eval_losses, eval_acces = [], [], [], []

# 训练循环
for epoch in range(num_epoches):
    model.train()
    train_loss, train_acc = 0, 0

    # 使用学习率调度器替代手动调整
    scheduler.step()

    for img, label in train_loader:
        img, label = img.to(device),  label.to(device)
        img = img.view(img.size(0),  -1)

        # 前向传播
        out = model(img)
        loss = criterion(out, label)

        # 反向传播
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()

        # 记录指标
        train_loss += loss.item()
        _, pred = out.max(1)
        train_acc += (pred == label).sum().item() / img.shape[0]

    # 验证阶段
    model.eval()
    eval_loss, eval_acc = 0, 0

    with torch.no_grad():   # 减少内存消耗
        for img, label in test_loader:
            img, label = img.to(device),  label.to(device)
            img = img.view(img.size(0),  -1)

            out = model(img)
            loss = criterion(out, label)

            eval_loss += loss.item()
            _, pred = out.max(1)
            eval_acc += (pred == label).sum().item() / img.shape[0]

    # 记录每个epoch的指标
    losses.append(train_loss/len(train_loader))
    acces.append(train_acc/len(train_loader))
    eval_losses.append(eval_loss/len(test_loader))
    eval_acces.append(eval_acc/len(test_loader))

    # 打印训练进度
    print(f'Epoch [{epoch+1}/{num_epoches}], '
          f'Train Loss: {losses[-1]:.4f}, Train Acc: {acces[-1]:.4f}, '
          f'Test Loss: {eval_losses[-1]:.4f}, Test Acc: {eval_acces[-1]:.4f}')

# 训练过程可视化
plt.figure(figsize=(12,  4))
plt.subplot(1,  2, 1)
plt.plot(losses,  label='Train Loss')
plt.plot(eval_losses,  label='Test Loss')
plt.legend()
plt.title('Loss  Curves')
plt.xlabel('Epoch')
plt.ylabel('Loss')

plt.subplot(1,  2, 2)
plt.plot(acces,  label='Train Accuracy')
plt.plot(eval_acces,  label='Test Accuracy')
plt.legend()
plt.title('Accuracy  Curves')
plt.xlabel('Epoch')
plt.ylabel('Accuracy')
plt.tight_layout()
plt.show()

# 模型保存
torch.save(model.state_dict(),  'mnist_model.pth')
print("Model saved to mnist_model.pth")

最后5次迭代的结果：

复制代码

epoch: 15, Train Loss: 0.0047, Train Acc: 0.9995, Test Loss: 0.0543, Test Acc: 0.9839
epoch: 16, Train Loss: 0.0048, Train Acc: 0.9997, Test Loss: 0.0532, Test Acc: 0.9839
epoch: 17, Train Loss: 0.0049, Train Acc: 0.9996, Test Loss: 0.0544, Test Acc: 0.9839
epoch: 18, Train Loss: 0.0049, Train Acc: 0.9995, Test Loss: 0.0535, Test Acc: 0.9839
epoch: 19, Train Loss: 0.0049, Train Acc: 0.9996, Test Loss: 0.0536, Test Acc: 0.9836

这个神经网络的结构比较简单，只用了两层，也没有使用Dropout层，迭代20次，测

试准确率达到98%左右，效果还可以。不过，还是有提升空间，如果采用cnn、Dropout等

层，应该还可以提升模型性能。

可视化训练及测试损失值

python 复制代码

plt.title('trainloss')
plt.plot(np.arange(len(losses)), losses)
plt.legend(['Train Loss'], loc='upper right')

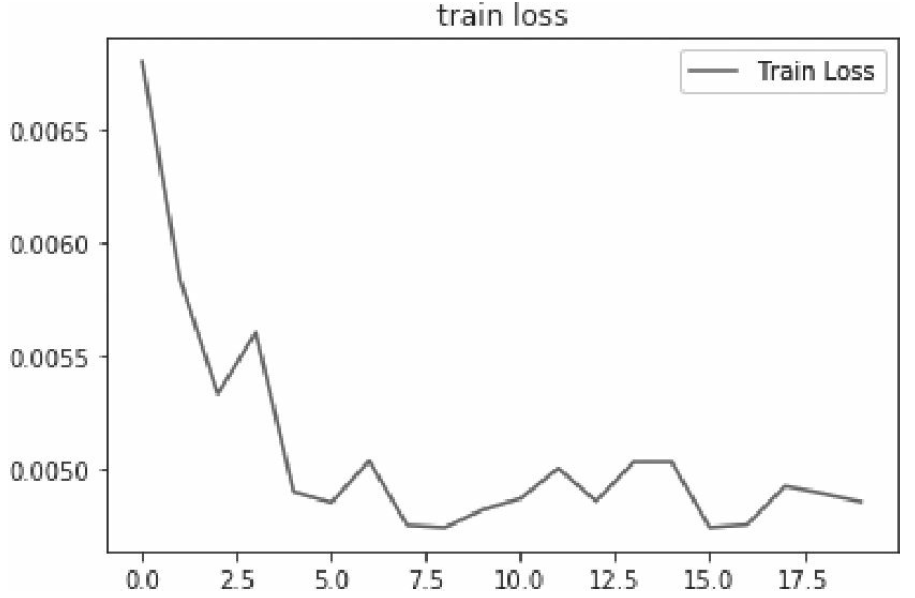

运行结果如图3-5所示。
