1. 本节概述
1.1. 要做什么
这一步可以算画板子地最后一步，即添加丝印起到一个注释的作用。

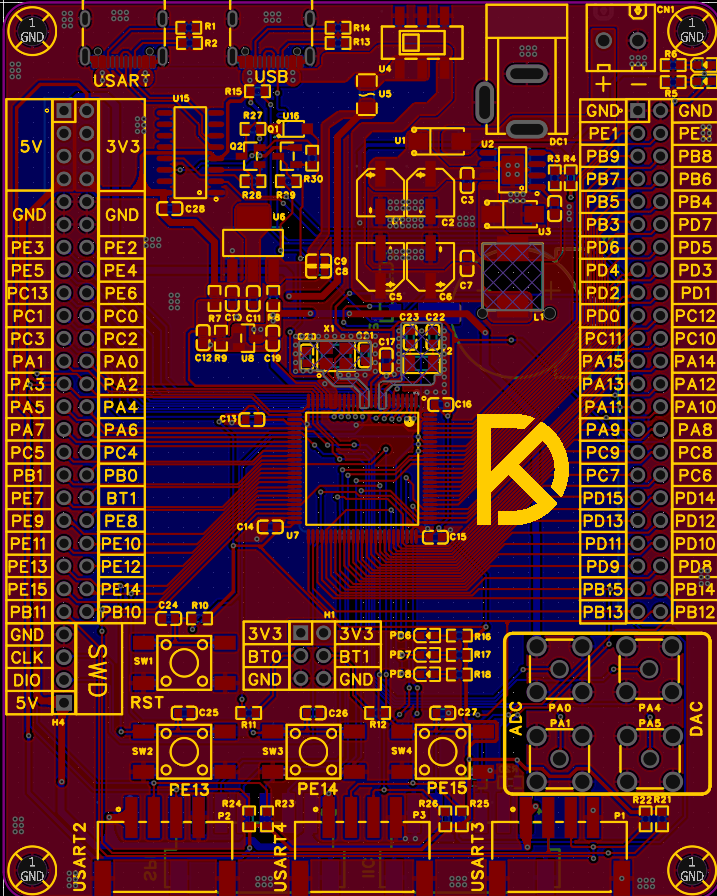

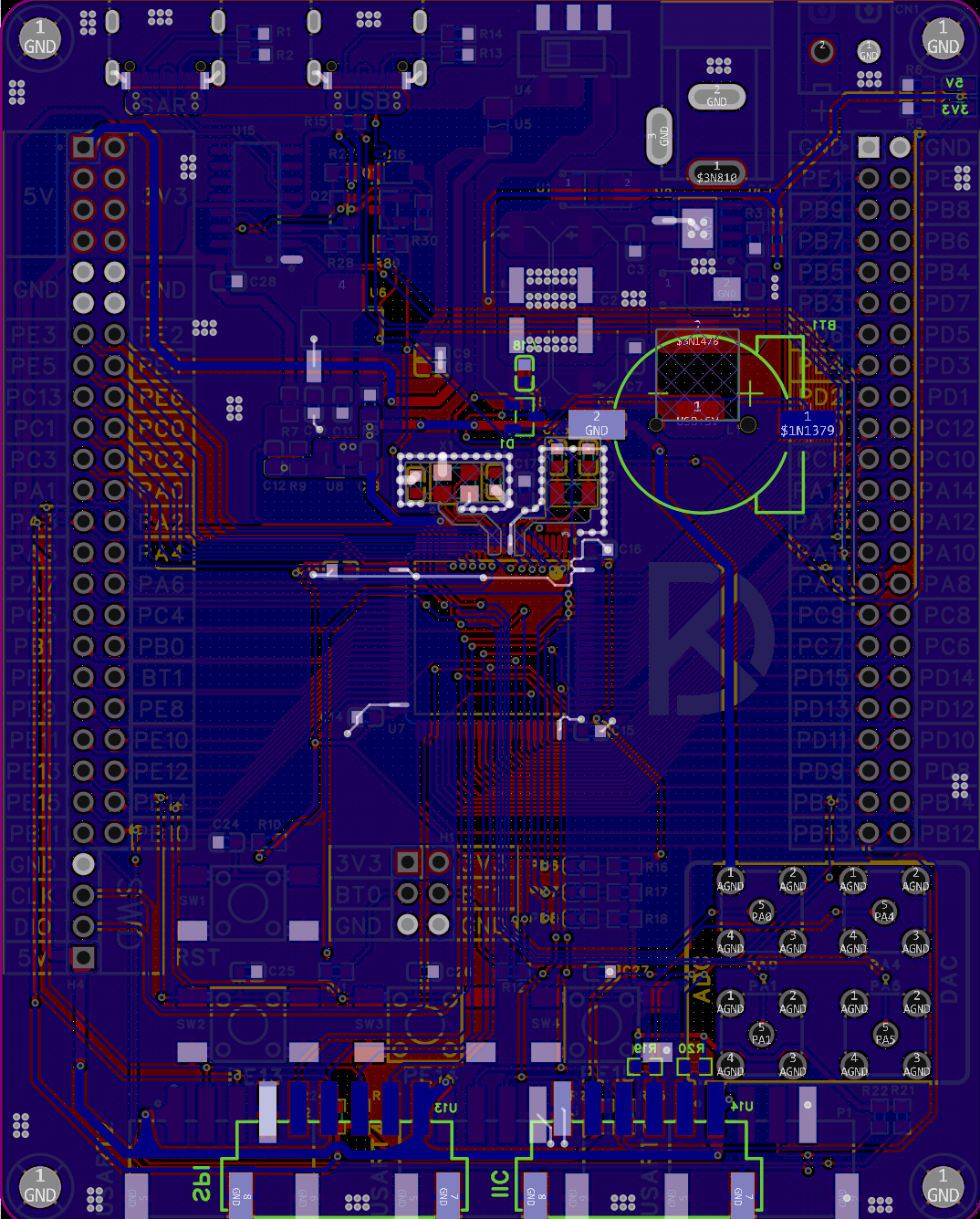

2. 整体添加丝印效果
这一步没有什么好强调的，实际就是把每个孔或者器件的含义标明出来方便实物的使用，需要注意的是标注完之后要进行DRC检查，调整一下有报错的地方就行。
总结
本文讲解了项目-stm32f103vet6开发板设计的添加丝印部分。至此，该PCB设计已完整结束。
