基于LabVIEW整合高性能硬件与多软件工具，设计了一套实时图像采集与匹配处理系统。该系统可实现视频录制、拍照、抓拍截图、图像增强及匹配等功能，解决了传统系统开发周期长、通用性差、图像质量低等问题，在工业检测、智能监控等领域具有较高应用价值。
应用场景
适用于需实时图像分析的场景：工业生产中零件外观匹配检测，通过连续采集图像与标准模板匹配，快速识别缺陷；智能监控中特定目标追踪，实时抓拍并匹配可疑目标；机器人视觉导航，通过场景图像匹配实现路径校正。
硬件选型
选用工业级摄像头与高性能工控机，原因如下：
-
工业级摄像头：具备高分辨率（≥200 万像素）、低延迟特性，支持 USB3.0 接口，可满足现场连续视频采集的清晰度与实时性需求，适配 LabVIEW 的 NI-IMAQdx 模块，确保数据传输稳定。
-
高性能工控机：搭载多核处理器与大容量内存，能同时运行图像显示、处理、存储等多任务，兼容 LabVIEW 开发环境及 MATLAB 等软件，为系统提供充足算力支持。
软件功能
系统软件基于 LabVIEW 图形化编程实现，核心功能如下：
-
实时采集与显示：通过 IMAQdx Open Camera.vi 调用摄像头，IMAQdx Grab.vi 获取图像帧，经 Image Display 控件在前面板实时显示。
-
拍照功能：连续拍照通过 While 循环结合移位寄存器实现有序存储；断续拍照利用事件结构关联 File Dialog，支持自定义路径与名称，均通过 IMAQ Write File.vi 以 BMP 格式保存。
-
视频录制：调用 IMAQ AVI Create.vi 创建 AVI 文件，IMAQ AVI Write Frame.vi 按设定帧率写入图像，结合 IMAQ Draw Text.vi 添加时间戳，最后通过 AVI Close.vi 完成保存。
-
抓拍截图：触发事件结构中的子 VI，调用动态链接库（CameraDll.dll）实现截图，返回值判断动作状态（1 为完成，0 为放弃），截图通过剪切板获取并显示。
-
图像增强：利用 LabVIEW 的 MATLAB Script 节点调用 MATLAB 算法，将彩色图像分解为 R、G、B 灰度图并分别增强，经 cat 函数整合为彩色图，通过数学运算调整图像尺寸适配窗口，提升图像质量。
-

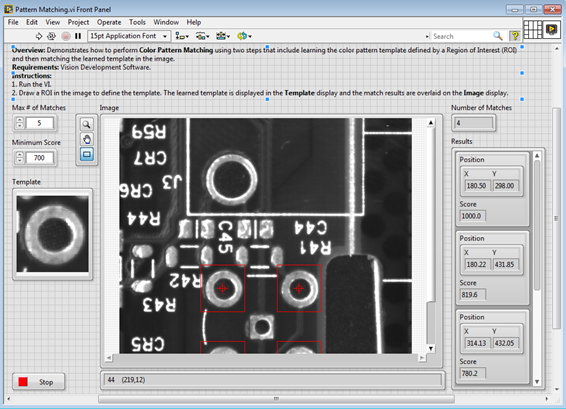

图像匹配：借助 NI-IMAQ Vision 模块对采集的视频 / 图像进行匹配处理，提高匹配效率与准确率。
架构优点
-
通用性强：LabVIEW 支持与 MATLAB、动态链接库等交互，可调用多种扩展库，兼容不同硬件接口，便于适配各类场景。
-
开发高效：图形化编程简化代码编写，减少开发周期，功能模块可复用，降低二次开发成本。
-
集成度高：集采集、处理、显示、存储于一体，无需额外软件拼接，提升系统稳定性。
-
扩展性好：支持添加新算法（如深度学习匹配模型）或硬件（如多摄像头同步采集），满足功能升级需求。
架构特点
与传统图像匹配系统相比：
-
开发周期：传统系统需手动编写大量底层代码，周期长达数月；本架构依托 LabVIEW 图形化编程与现成模块，开发周期缩短至数周。
-
通用性：传统系统多针对特定场景定制，换用硬件或场景需重写代码；本系统通过标准化接口与可配置模块，可快速适配不同硬件与场景。
-
处理能力：传统系统依赖单一软件算法，处理复杂图像时效果有限；本系统结合 LabVIEW 的工程化优势与 MATLAB 的算法优势，提升图像增强与匹配性能。
开发问题
-
普通摄像头采集图像模糊，难以满足匹配需求。
-
LabVIEW 自带图像算法有限，复杂增强处理效果不佳。
-
抓拍截图功能需跨模块调用，实现逻辑复杂。
-
不同尺寸图像显示时易出现拉伸或裁剪，影响观察。
问题解决
-
更换为工业级摄像头，结合 NI-IMAQ Vision 模块优化图像采集参数，提升画面清晰度。
-
采用混合编程，通过 LabVIEW 的 MATLAB Script 节点调用 MATLAB 的灰度变换、色彩增强算法，弥补 LabVIEW 算法局限。
-
调用动态链接库（CameraDll.dll）封装截图功能，通过配置调用库函数节点与入口参数，简化跨模块调用逻辑。
-
对图像数据的簇元素（高度、宽度等）进行数学运算调整，重新设置绘图区域大小，实现图像自适应窗口显示。
