君正T31学习 (一) - 环境搭建

一、准备工作

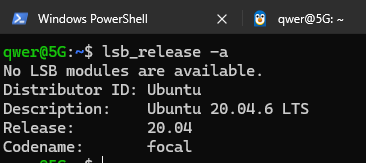

使用ubuntu20.04版本。如果不会搭建，可以参考如下链接

win10下安装WSL-CSDN博客

1.1简介

什么是Zeratul

Zeratul是基于君正T系列芯片的电池类IPC开发平台，通过Zeratul，开发者可以快速开展电池类产品开发。

什么是Isvp

ISVP 是指智能视频开发平台（Intelligent Video Solution Platform），是基于君正 T 系列芯片的开发平台。

两者的关系

Zeratul 基于 ISVP，并封装了电池类 IPC 特殊的功能接口，比如 WIFI 连接、电源管理、关机唤醒等等功能。ISVP 中包含了 toolchain，基础操作文档（如 TF 启动卡制作教程），以及 libimp 的 API（IPC 产品音视频业务）及 doc 等等基础资源。ZeratulSDK 在此之上，拓展了电池类 IPC 所需的功能和应用，例如开关机控制，WIFI 操作等等。

一句话：Zeratul是在ISVP的基础上，为满足电池类IPC开发需求，搭建的平台。

开发建议：有过君正T系列芯片开发经验 -> 浏览Zeratul SDK文档，否则，浏览ISVP SDK熟悉音视频业务流程。

二、SDK介绍

2.1 SDK结构

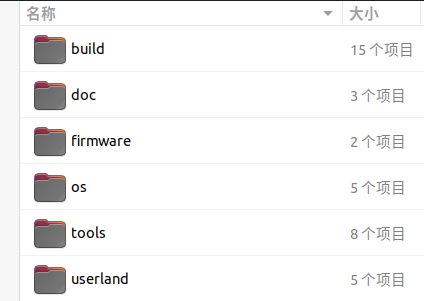

Zeratul-T31的SDK下载后如下图：

各个文档介绍如下图：

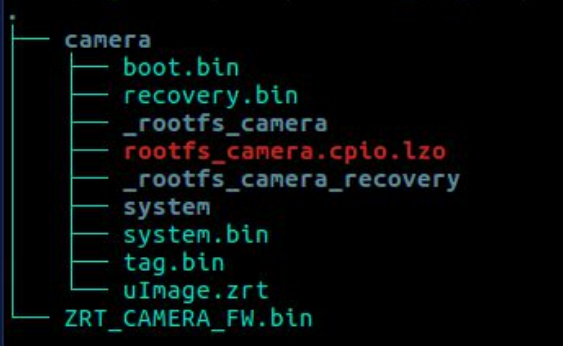

2.2 系统分区设置于说明

boot分区

存放bootloader

tag分区

存放系统启动参数，包括cmdline，senso init setting，env参数，bootinfo等

kernel分区

存放内核镜像uImage

rootfs分区

rootfs（root filesystem，根文件系统）是操作系统启动时挂载的最基础文件系统，包含系统运行必需的目录和文件（如/bin、/sbin、/etc、/lib等），是内核启动后访问的第一个文件系统，提供初始化系统、运行基础命令的唤醒。

该分区存放根文件系统。rootfs使用lzo压缩（一种快速压缩算法，减小在flash中占用的空间，同时保证启动时能快速解压到内存），通过initrd（Initial RAM Disk，初始化内存磁盘）的方式挂载。initrd类似于initramfs方式，也是一种ramdisk，存放在内存上，因此在系统上创建或修改的文件，仅是存在内存中，下次启动后内容会被重置。

system分区

存放系统资源，比如字体库，图片资源，三方库等等。使用squashfs（只读压缩文件系统。高压缩率和低内存占用）。使用squashfs的原因是系统资源问问比较大，因此需要压缩。同时以ro（只读）方式挂载避免数据损坏。同样由于使用了squashfs挂载，为了不影响启动速度，会在系统主程序运行后才进行挂载，因此system分区中存放的数据一般是系统初始化不依赖的资源，如果存放系统初始化依赖的资源和程序，则会影响系统主要业务的启动速度。

config分区

该分区为rw（读写）的jffs2文件系统（闪存文件系统），用来存放配置信息等临时数据。config分区是在系统首次启动时创建的。

recovery分区

存放recovery_os，其中recovery分区也是一个小型完整的OS，包含vmlinux+initramfs_root，使用lzma压缩。电子产品往往需要更新升级，并且具有恢复数据等功能。Camera 的 os 分区和 system 分区大小较大，如果在线直接烧写得话可能存在写中断和异常掉电的可能，因此 recovery 分区即是提供一种方式，启动另一个小型的 os，可以升级设备或者恢复损坏的文件系统

三、 ToolChain

toolchain即交叉编译工具链，是Linux机上用来编译和调试嵌入式设备程序的一系列工具的集合。ISVP中的Toolchain版本信息如下：

gcc版本：4.7.2

libc版本：

glibc版本：2.16

uclibc版本：0.9.33.2-npt

这里介绍一下gcc和libc。

gcc

gcc（GNU Compiler Collection，GNU 编译器集合）是一套由 GNU 项目开发的跨平台编译器套件，支持多种编程语言（如 C、C++、Objective-C、Fortran、Ada 等），并能在 Linux、Windows、macOS 等多个操作系统上运行，是软件开发（尤其是开源领域）中最常用的编译器之一。gcc 的核心作用是将源代码（如 C 语言代码）转换为可执行程序。

libc

libc（C Standard Library，C 标准库）是所有 C 语言程序运行时依赖的核心库，包含了一系列基础函数、宏定义和数据类型，提供了 C 语言程序与操作系统交互的底层接口，是 C 语言标准的重要组成部分。不同的操作系统或平台有不同的libc实现，常见版本如下：

实现版本	适用系统	特点
glibc	Linux（主流发行版）	GNU C 库，功能最全、兼容性强，支持多线程和复杂系统调用，是 Linux 的默认 libc。
musl libc	Linux（轻量发行版）	轻量级、模块化，适合嵌入式系统和资源受限设备，代码简洁、许可证宽松（MIT）。
uClibc/uClibc-ng	嵌入式 Linux（如 OpenWRT）	为嵌入式优化，体积小、可裁剪，支持多种架构（ARM、MIPS 等）。
Newlib	嵌入式系统（如 RTOS、裸机）	适合无操作系统或轻量 RTOS 环境，常被用于单片机、FPGA 等开发。
MSVCRT	Windows	Microsoft C Runtime，Windows 下的 C 标准库实现（如`msvcrt.dll`）。

3.1如何安装

安装p7zip

复制代码

sudo apt-get install p7zip-full

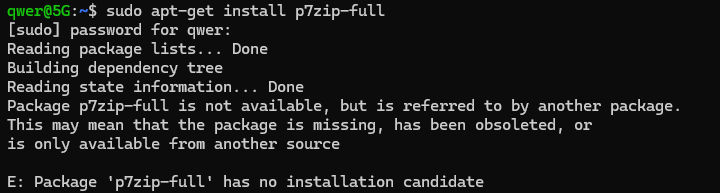

如果提示如下报错，说明要更新软件源

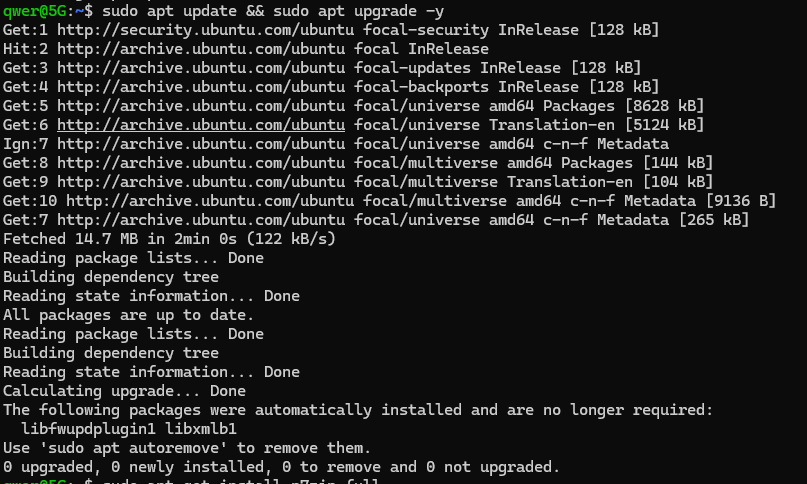

执行如下指令

复制代码

sudo apt update && sudo apt upgrade -y

更新完成后，重新安装p7zip即可。

解压gcc

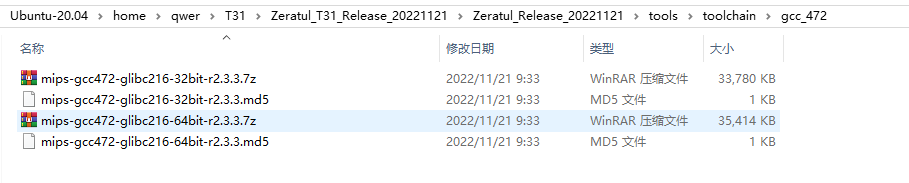

进入sdk的tools/toolchain/gcc_472目录下，根据主机CPU的位宽选择 mips-gcc472-glibc216-32bit.7z 或者 mips-gcc472-glibc216-64bit.7z 进行解压。例如：

复制代码

7z x mips-gcc472-glibc216-64bit.7z

修改环境变量

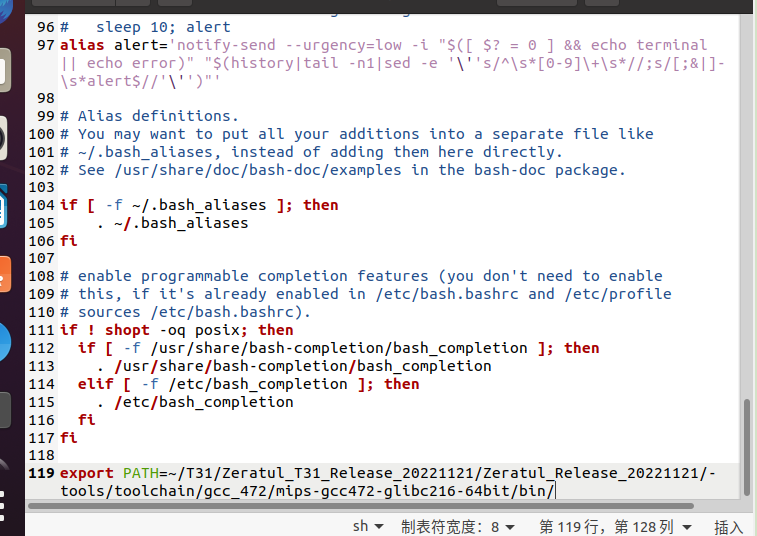

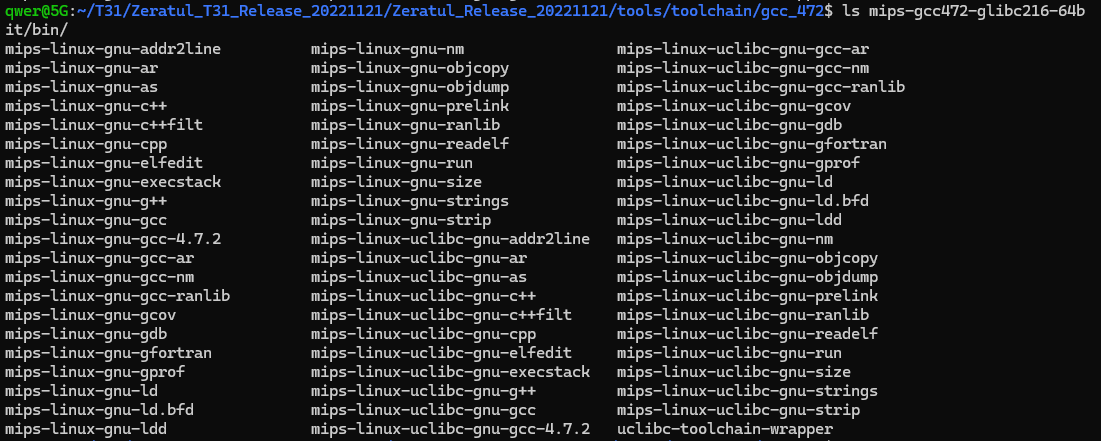

将toolchain下的bin目录添加到PATH环境变量中或者在**~/.bashrc**中加上下面一句永久改变

复制代码

gedit ~/.bashrc

export PATH=~/T31/Zeratul_T31_Release_20221121/Zeratul_Release_20221121/tools/toolchain/gcc_472/mips-gcc472-glibc216-64bit/bin/

环境变量生效

复制代码

source ~/.bashrc

测试toolchain

复制代码

mips-linux-gnu-gcc --version

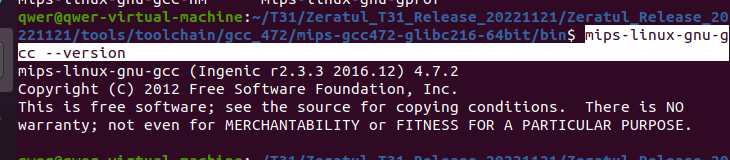

如果出现如下版本信息，则标明toolchain安装正确。

3.2交叉工具包

交叉工具链是一个软件安装包，是很多工具的集合。例如，gcc编译工具、objdump反编译工具、as汇编器等等。

四、编译

设置环境

安装好toolchain后就可以编译sdk了。注意：SDK默认是使用T31ZX，如果使用T31ZL，需要替换zeratul uboot固件和修改tag的cmdline。ZX和ZL只有Flash和内存大小的区别。

在sdk的顶层路径中执行如下命令：

复制代码

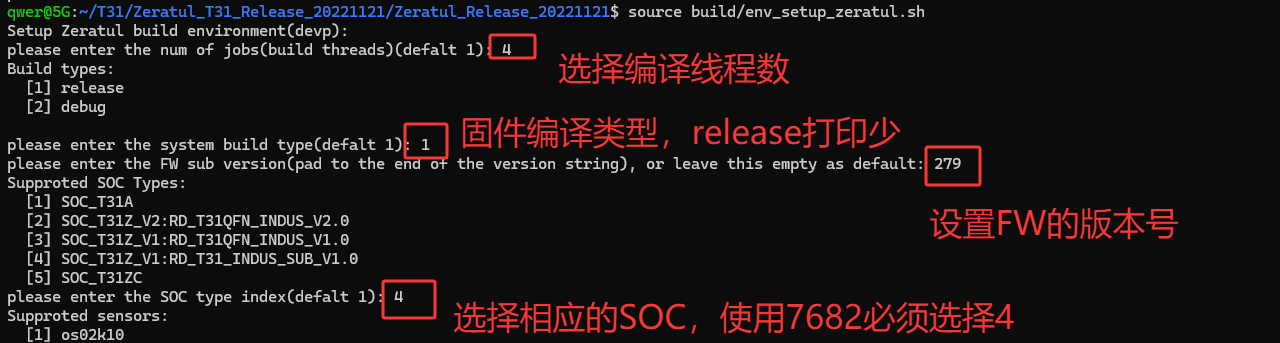

source build/env_setup_zeratul.sh

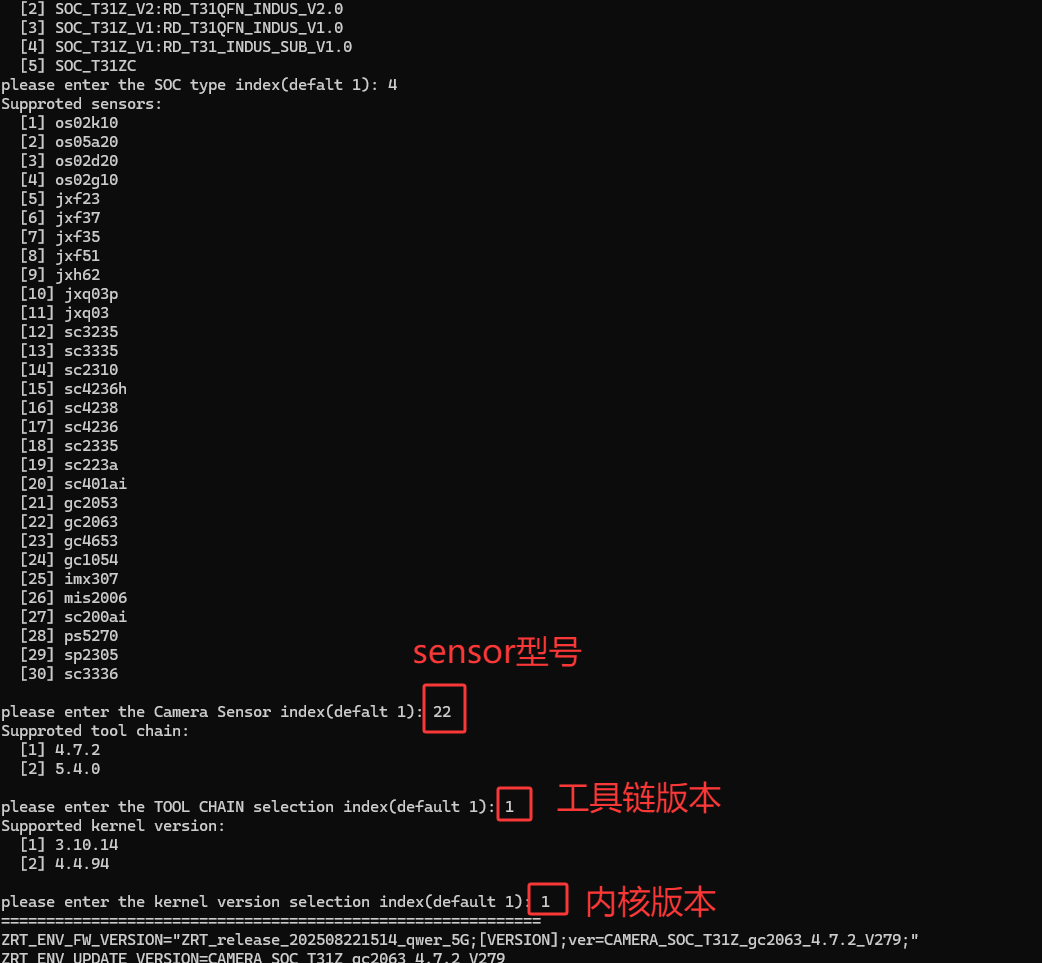

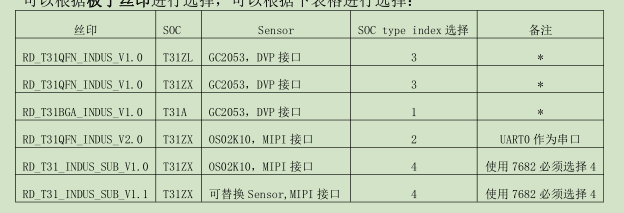

SOC type的选择可以根据板子丝印进行选择。可以根据下表进行选择

SOC type主要区别在于对内核不同扳级的选择

复制代码

[1]选项 T31A + ap6236/bcm43013/bcm43438/cyw43438 + T31_UART1_DEBUG + I2C
[2]选择 T31ZX/T31ZL + ap6236/bcm43013/bcm43438/cyw43438 + T31_UART0_DEBUG + I2C
[3]选择 T31ZX/T31ZL + ap6236/bcm43013/bcm43438/cyw43438 + T31_UART1_DEBUG + I2C
[4]选项 T31ZX/T31ZL + 7682 + T31_UART1_DEBUG + SPI

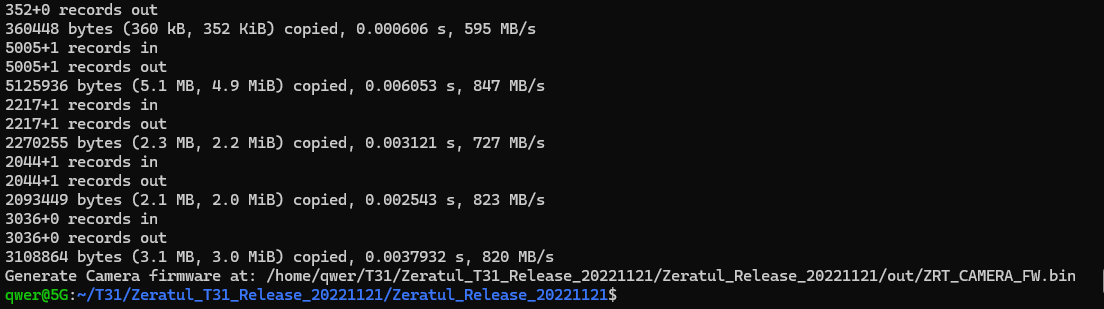

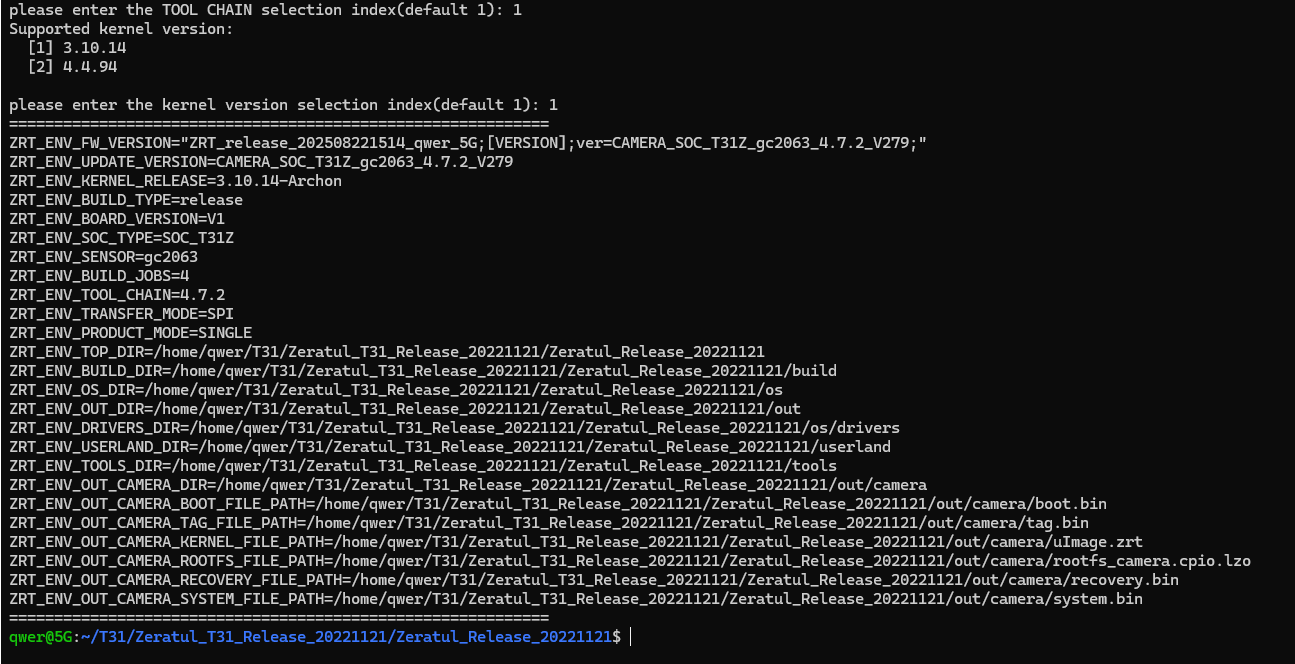

选择结束后，系统会自动开始编译。
