CW32L011K8T6电机驱动开发板

芯源半导体的CW32L011K8T6为主控的无刷电机驱动器测试

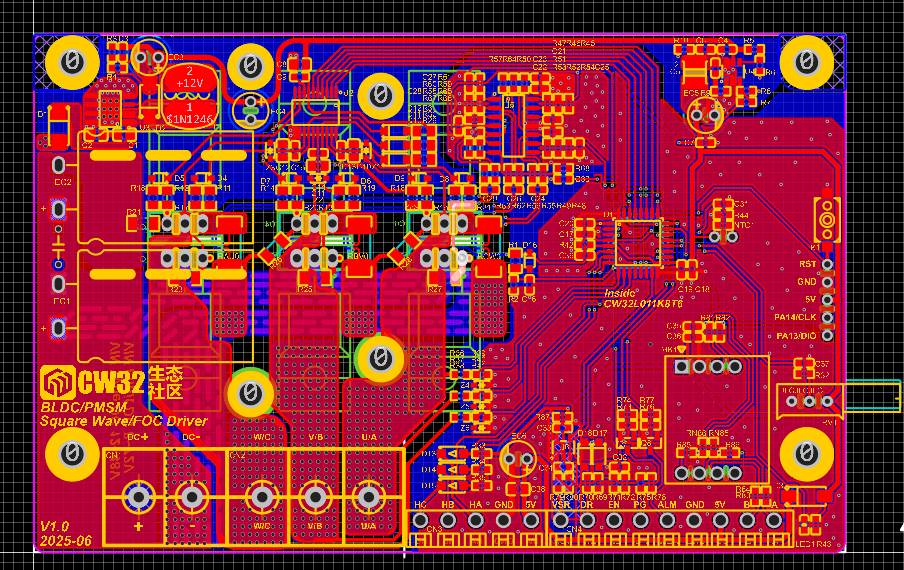

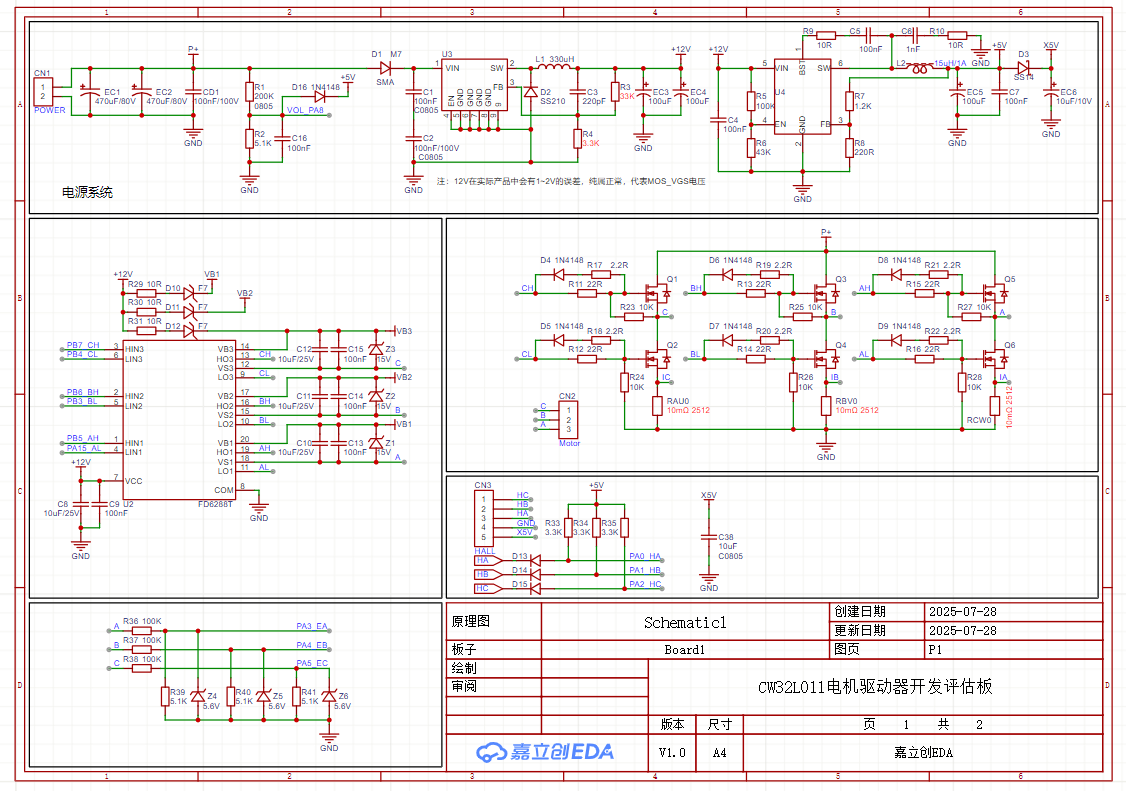

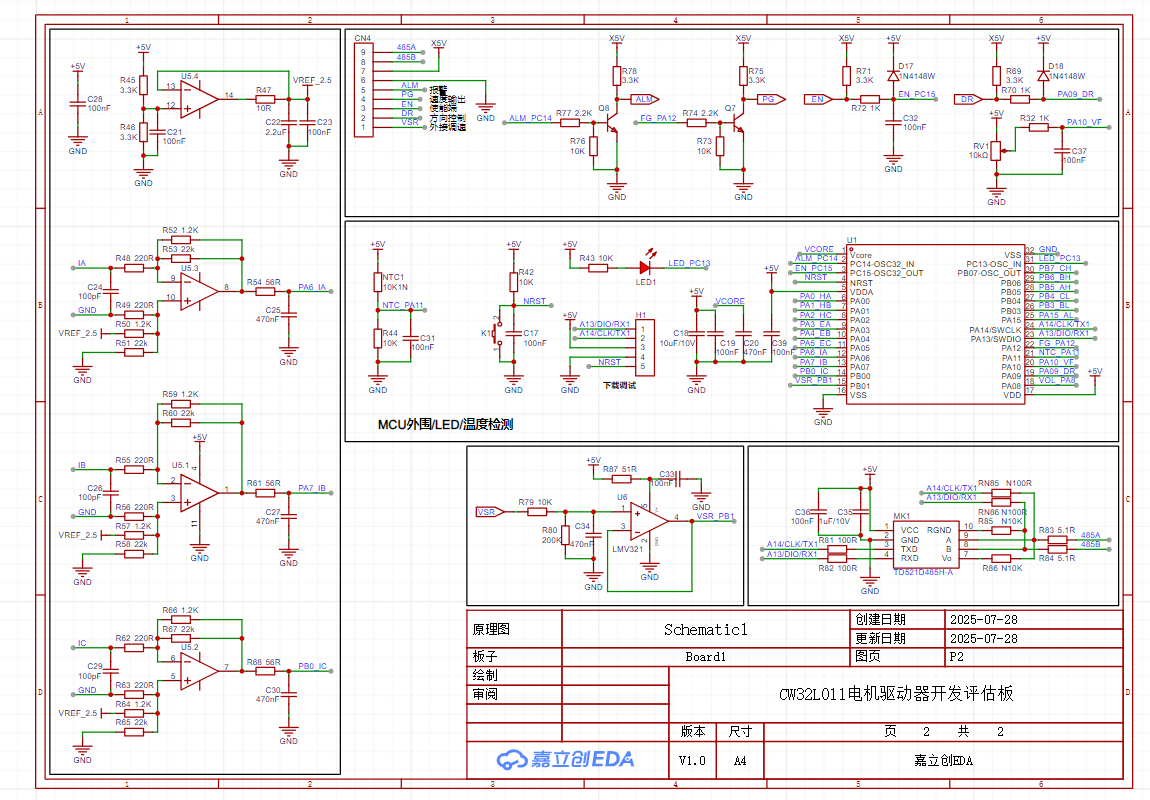

1. 电路原理图和PCB

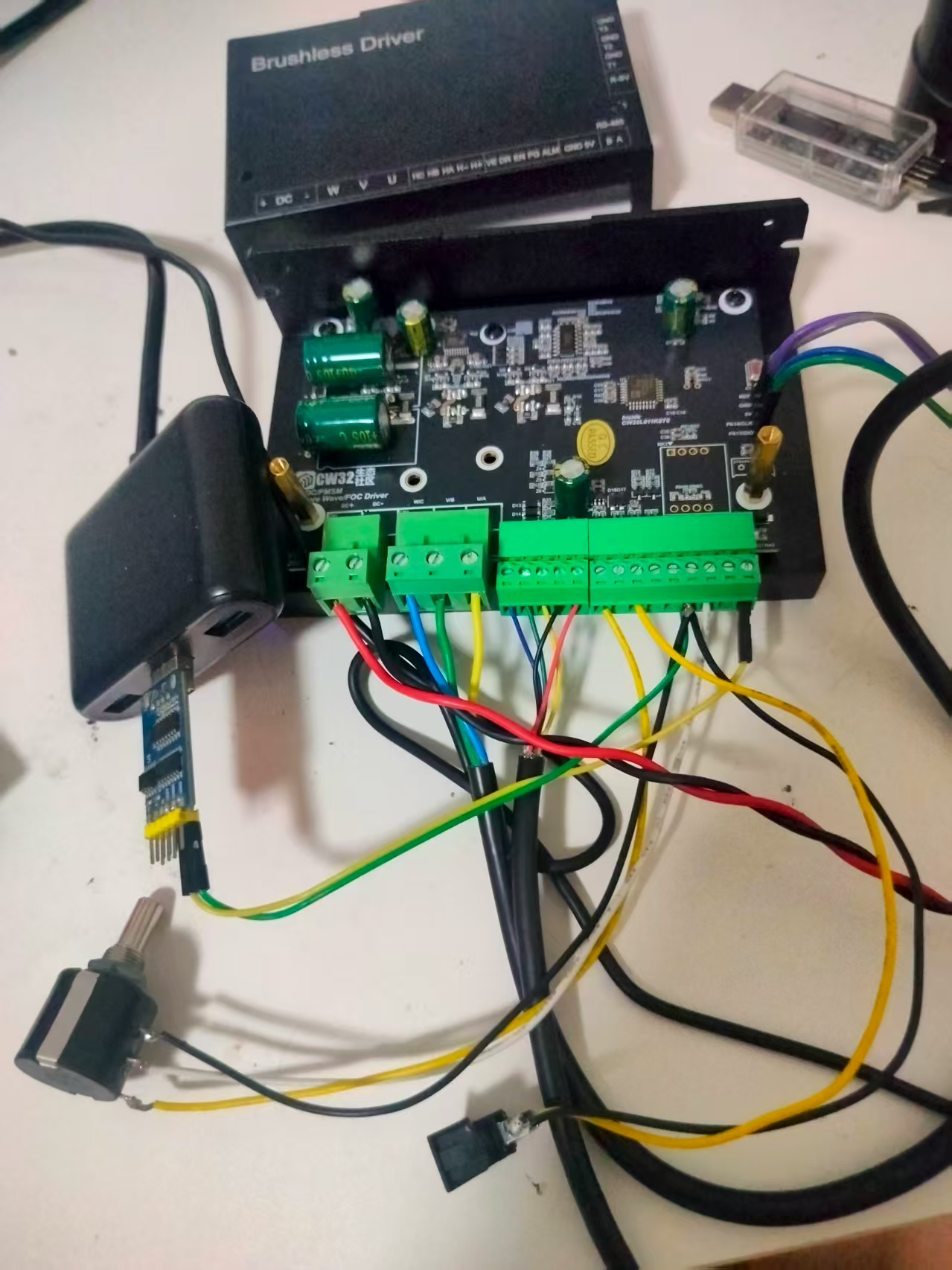

2 实物接线测试

3.说明

调速：使用外接的滑动变阻器调速，实现了有感方波闭环控速测试

调试：SWD接口复用为UART1连接到电脑打印 目标速度和 实际速度，对比查看闭环效果和PID参数

CW32L011K8T6单片机兼容5v电压这一点很好，提高了抗干扰能力和价格很便宜，国产之光

视频

CW32L011K8T6电机驱动开发板闭环控速

4.后续将继续测试无感方波和FOC
