DDR3 控制器学习

文章目录

• 修订日期
• 参考链接
• • [MIG IP核接口](#MIG IP核接口)
  • 用户接口
• 基于native接口的ddr3读写控制的模块设计
• • bug记录
  • bug调试
  • 总结

修订日期

1. 开始 2025/8/7
2. 2025/8/24

参考链接

Bilibili 视频 FPGA：DDR保姆级教程、轻松掌握DDR
DDR3 控制器 MIG IP 详解完整版 （native&Vivado&Verilog）

Xilinxddr3 mig ip核：基于native接口的ddr3读写控制(代码有bug)

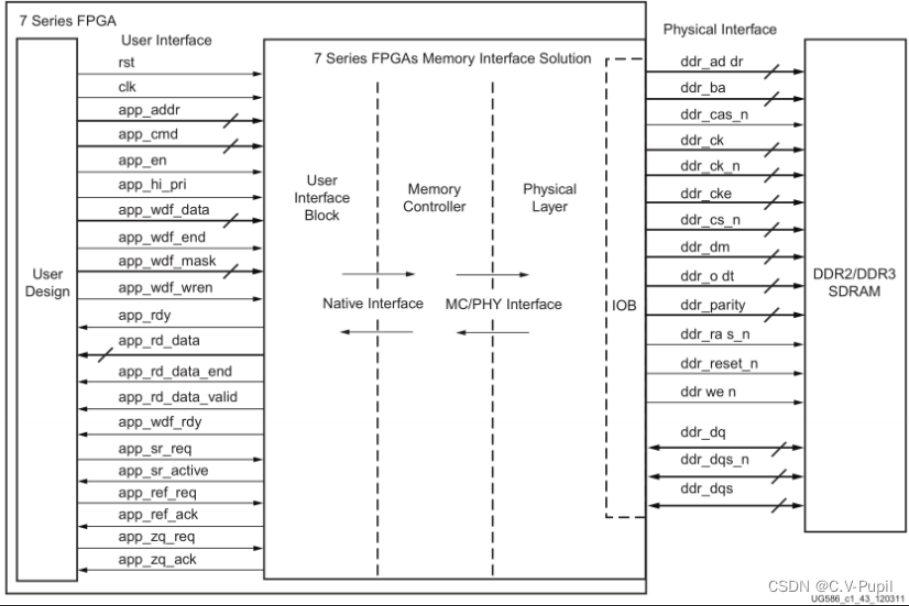

MIG IP核接口

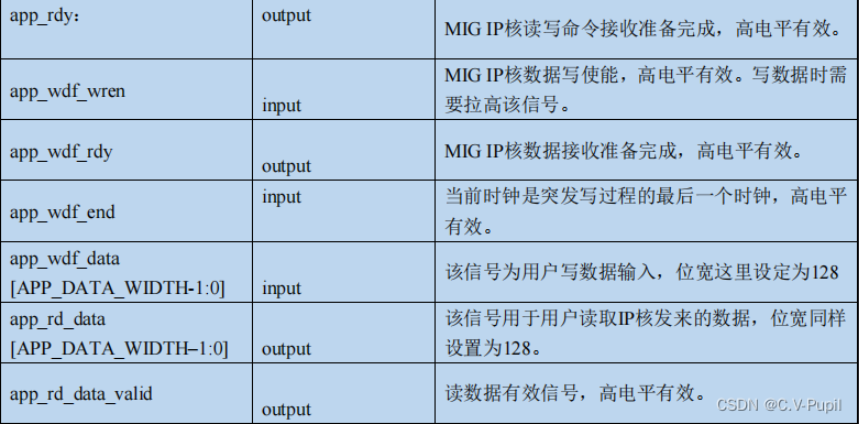

用户接口

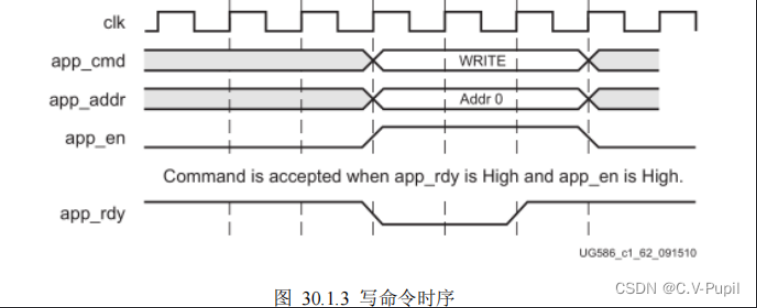

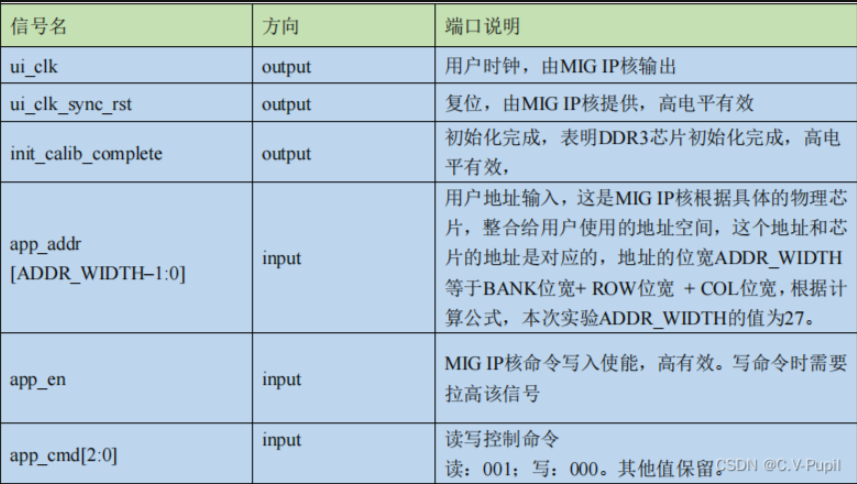

DDR3 的读或者写都包含写命令操作，其中写操作命令（app_cmd）的值等于 0，读操作 app_cmd 的值等于 1。首先来看写命令时序，如下图所示。首先检查 app_rdy，为高则表明此时 IP 核命令接收处于准备好状态，可以接收用户命令，在当前时钟拉高 app_en，同时发送命令（app_cmd）和地址（app_addr），此时命令和地址被写入。

下面来看写数据的时序，如下图所示。

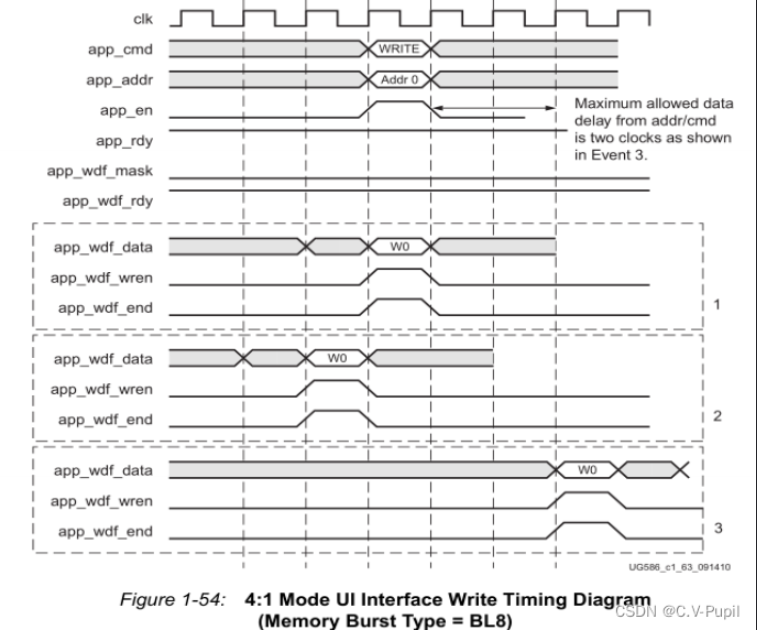

如上图所示，写数据有三种情形均可以正确写入：

（1）写数据时序和写命令时序发生在同一拍；

（2）写数据时序比写命令时序提前一拍；

（3）写数据时序比写命令时序至多延迟晚两拍；

结合上图，写时序总结如下：首先需要检查 app_wdf_rdy，该信号为高表明此时 IP 核数据接收处于准备完成状态，可以接收用户发过来的数据，在当前时钟拉高写使能（app_wdf_wren），给出写数据（app_wdf_data）。这样加上发起的写命令操作就可以成功向 IP 核写数据。这里有一个信号 app_wdf_mask，它是用来屏蔽写入数据的，该信号为高则屏蔽相应的字节，该信号为 0 默认不屏蔽任何字节。

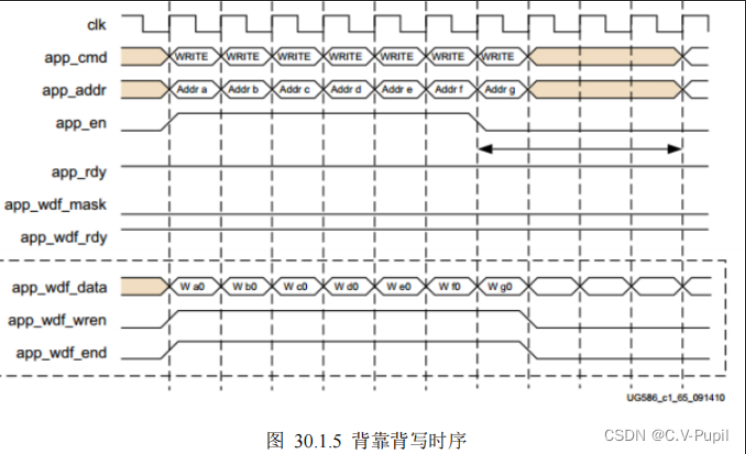

这里需要指出的是 DDR3 的读或者写操作都可以分为背靠背和非背靠背两种情形。背靠背，即读或者写每个时钟都连续进行，中间没有间隙。非背靠背写则是非连续的读写。对于背靠背写，其实也有三种情形，唯一点不同的是，它没有最大延迟限制，如下图所示。

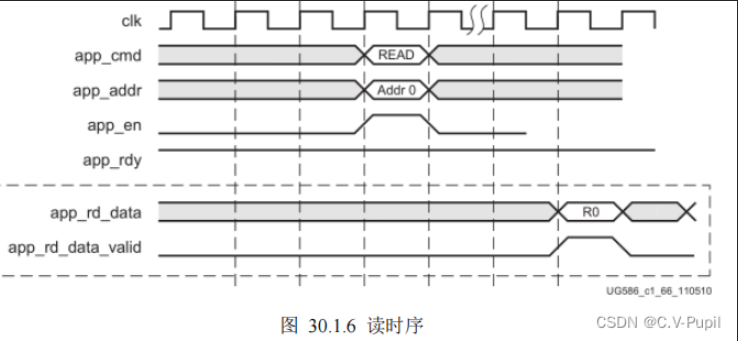

接着来看读数据，如下图所示：

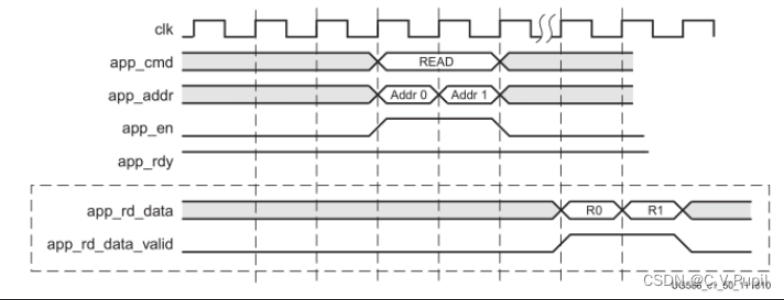

读时序比较简单，发出读命令后，用户只需等待数据有效信号（app_rd_data_valid）拉高，为高表明此时数据总线上的数据是有效的返回数据。需要注意的是，在发出读命令后，有效读数据要晚若干周期才出现在数据总线上。下面是背靠背读的情况，如下图所示。

这里还需要注意一点，在连续读的时候，读到的数据顺序跟请求的命令/地址是相对应的。通常使用DDR3 的时候，为了最大限度地提高 DDR3 效能，充分利用突发写的特点，非背靠背很少用，而更多地采用背靠背操作

基于native接口的ddr3读写控制的模块设计

bug记录

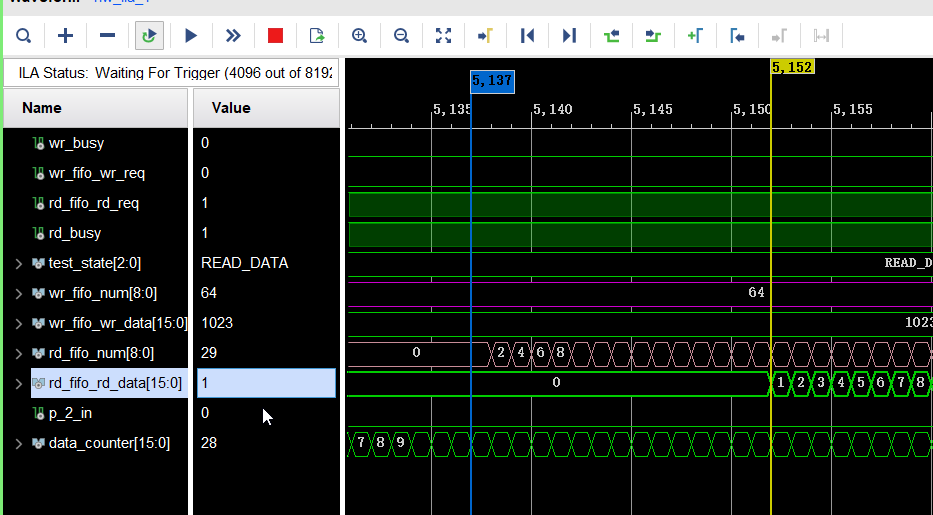

1. 为什么rd fifo装入数据吐出数据间隔这么久
2. 为什么rd_fifo只装一次数据？
   发现代码有误：FIFO_crl的rd_burst_data定义为输出， 但非主要原因

bug调试

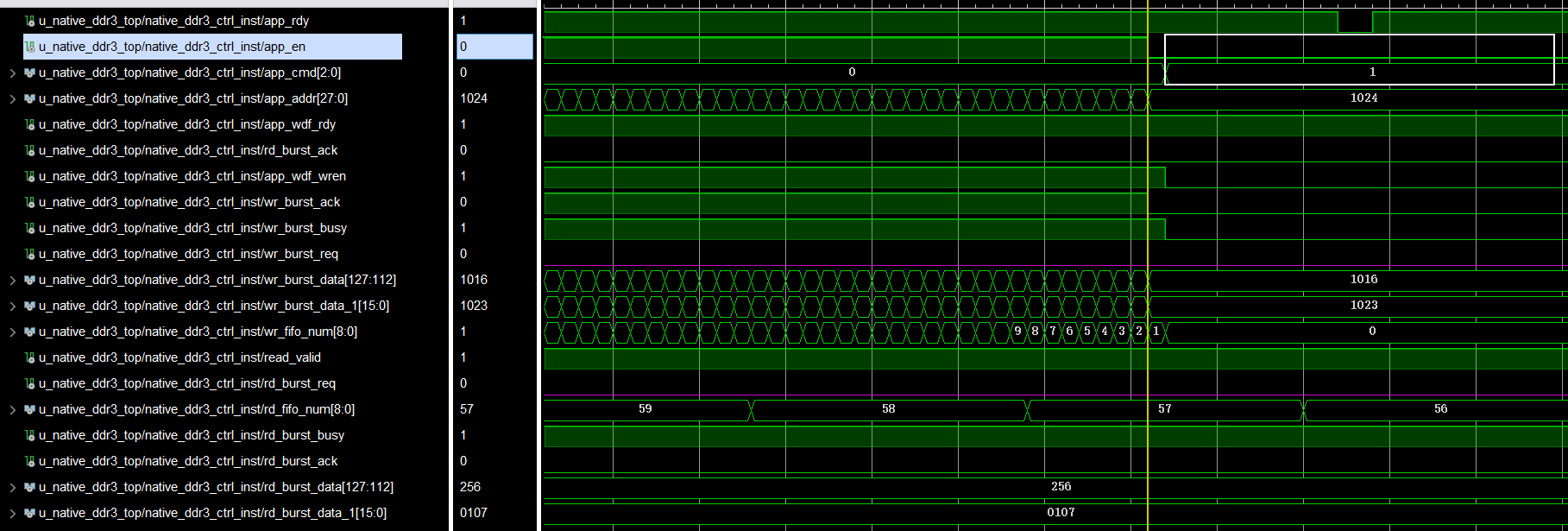

1. 因为wren和ack同步，导致wr_fifo输出的第一个数据是128位的0， 将wren改为ack的下一拍， 并且由ack担任其余变量控制， 结果正确

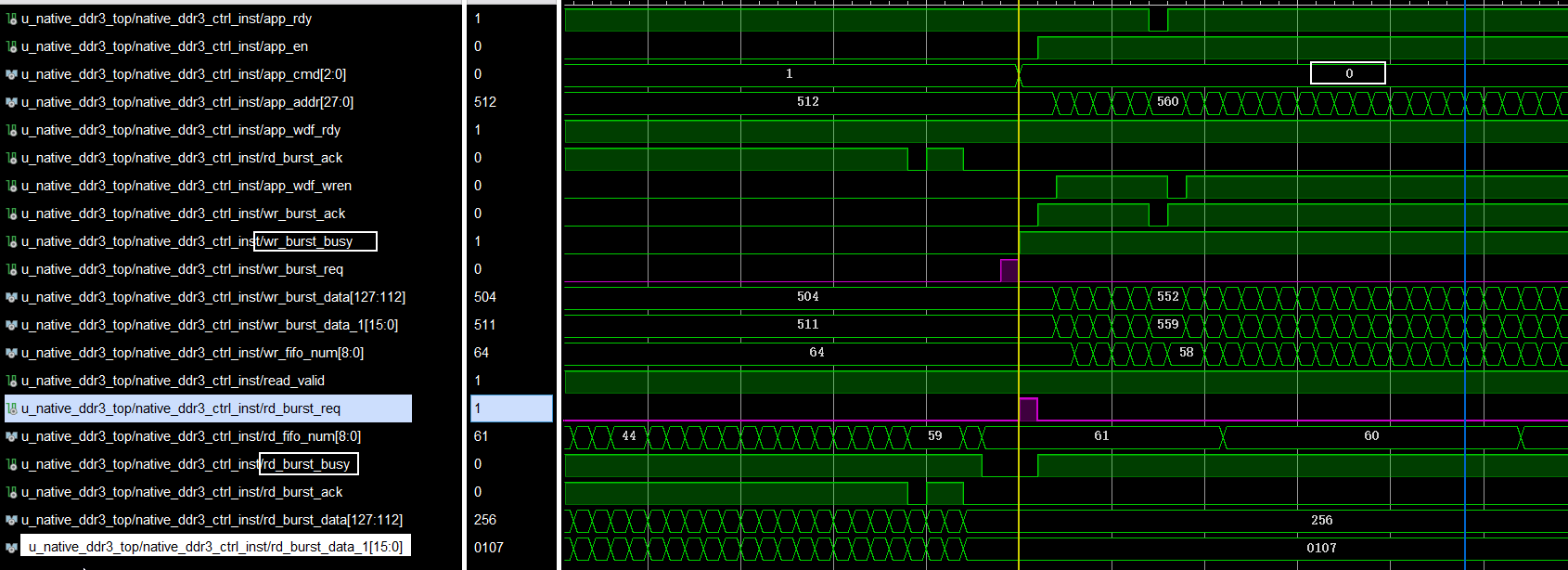

2. burst_req_wr/rd 防冲突机制有bug（依赖busy）当两者预期连续产生， busy来不及阻止。那么为什么rd_fifo只装一次数据？ ， 错误的req_rd信号让burst_rd模块意外工作，各变量逐次变化（但其挂不上DDR命令总线， 因此不会与DDR发生数据交互） 当burst_wr结束时， burst_rd挂载总线， 但由于此时rd_addr_cnt已经记满， ena失效， 因此无法获取DDR数据， 于是rd_fifo只装载一次数据
   修改代码如下

else if(init_calib_complete) begin
        if(~wr_burst_busy && ~rd_burst_busy)begin
			//写FIFO中的数据量达到写突发长度
            if(wr_fifo_num >= wr_len && ~wr_burst_req)begin
                //wr_burst_req <= 1'b1;
                wr_burst_req <= (rd_burst_req)? 0:1;//避免burst_req_wr/rd连续发生导致busy信号来不及判断                               //写请求有效
                rd_burst_req <= 1'b0;
            end
			//读FIFO中的数据量小于读突发长度,且读使能信号有效
            else if((rd_fifo_num < rd_len) && read_valid && ~rd_burst_req)begin
                wr_burst_req <= 1'b0;
                //rd_burst_req <= 1'b1;                               //读请求有效
                rd_burst_req <= (wr_burst_req)? 0:1;//避免burst_req_wr/rd连续发生导致busy信号来不及判断
            end
            else begin
                wr_burst_req <= 1'b0;
                rd_burst_req <= 1'b0;
            end
        end
        else begin                                                  //非空闲状态
            wr_burst_req <= 1'b0;
            rd_burst_req <= 1'b0;
        end

总结

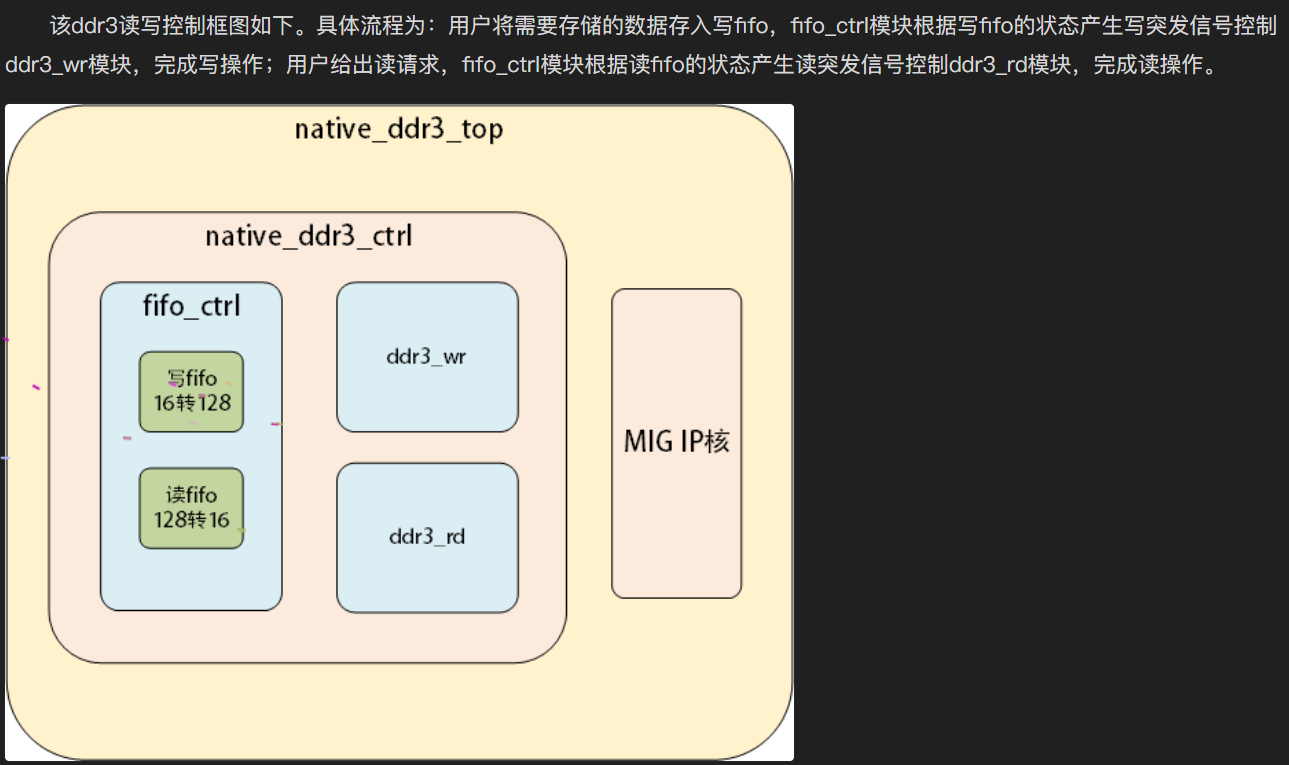

1. DDR的读写控制可以分为三层：fifo_crl, burst_wr/req, MIG; 作用分别是：
   1.1 控制用户数据流进出（缓存）：实现16b的用户数据与128b的DDR数据位宽转换， 当FIFO内数据过高/低时， 发送burst_req信号请求数据交互， 经由burst_wr/req批准后， 可以实现数据传输，因此用户只需要在传输数据流前，在用户端设计DDR读写的首地址与末地址， 单次burst长度， 就能实现将数据缓存或提取出DDR
   1.2 实现一次符合MIG时序的突发读写：由于MIG一次只能传输128位数据， 因此如果我们需要连续传输多个128位数据就需要建立一个符合MIG传输数据时序的burst模块
   1.3 DDR物理芯片交互控制器
2. 对MIG控制时序有了更深的了解
   2.1 app_rdy、app_wrf_rdy、app_valid是真的会突然无效的， 因此此时交互的地址、数据必须保持不变， 而FIFO。在两个burst模块中的保护逻辑分别如下

//写响应信号，用于从前级（FIFO）获取数据
assign wr_burst_ack = app_en && app_wdf_rdy && app_rdy;
***
//写入地址
always @(posedge ui_clk) begin
    if(ui_clk_sync_rst)
        app_addr <= 0;
	else if(wr_burst_start_r)
		app_addr <= wr_burst_addr_r;	//将突发写的初始地址赋值给MIG
	else if(wr_burst_ack)				//
		app_addr <= app_addr + 8;		//
	else
		app_addr <= app_addr;
end

//读取地址
always @(posedge ui_clk) begin
    if(ui_clk_sync_rst)
        app_addr <= 0;
	else if(rd_burst_start_r)
		app_addr <= rd_burst_addr_r;		//将突发写的初始地址赋值给MIG
	else if(app_en && app_rdy)
		app_addr <= app_addr + 8;		//
	else
		app_addr <= app_addr;
end

//读响应信号，用于将MIG中的数据输出给上级模块（读出）
assign rd_burst_ack = app_rd_data_valid;

3. 在写代码前根据数据流向，分离模块功能、设计端口，、绘制波形图 这三步特别重要， 否则缺乏全局观念根本想不到该怎么写， 磨刀不误砍柴工啊！！
