微信小程序xr-frame中的marker识别OSD Marker和2DMarker

大家好，我是1024小神，技术群 / 私活群 / 股票群或交朋友都可以私信我。

如果你觉得本文有用，一键三连 (点赞、评论、关注)，就是对我最大的支持~

marker有两种，osd marker和2d marker

osd marker

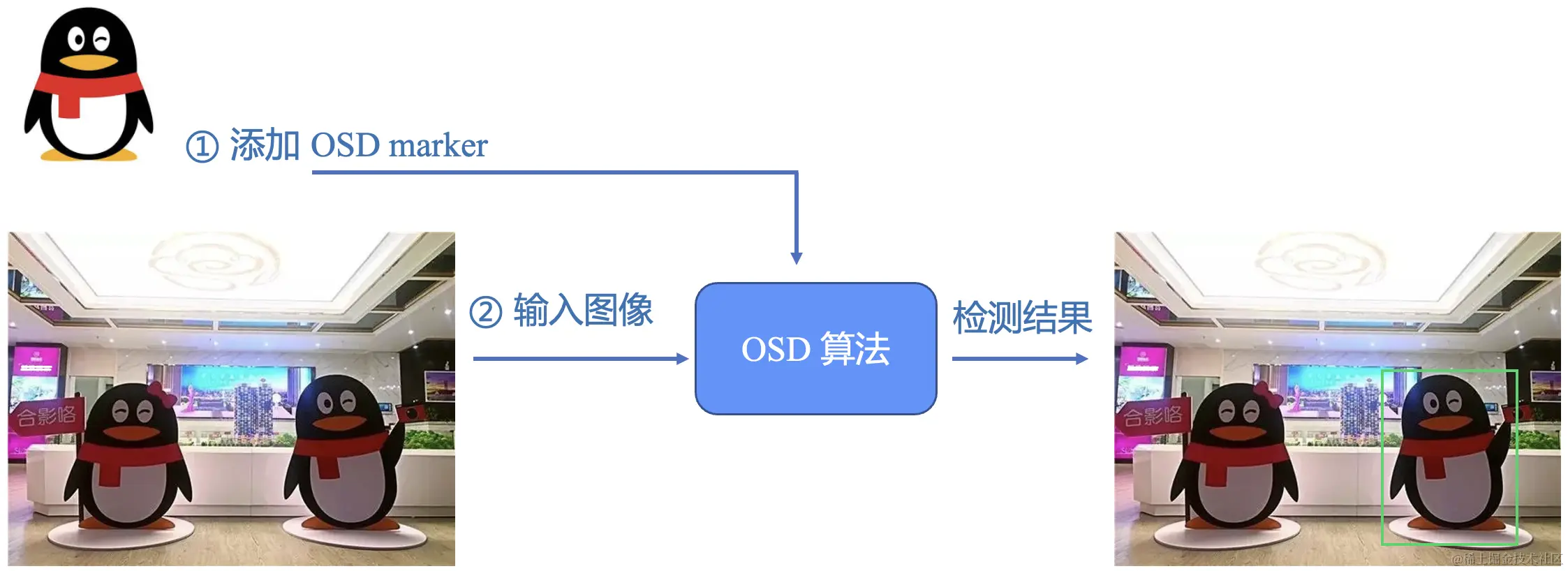

单样本检测（One-shot Detection, OSD）只使用一张待检测类别的图片，就能检测到输入图像中该类别的物体。待检测类别图片被称为OSD marker。与一般物体检测不同，OSD 理论上可以检测任意用户指定的类别。该方法允许 OSD marker 与输入图像中的物体有视角差异或一定程度的外形差异。

应用场景：标志性建筑检测。Logo检测。商品检测。宠物检测。动漫形象检测等

2D/3D物体AR能力（2D/3D Marker AR）

微信小程序文档：2D/3D物体AR能力（2D/3D Marker AR） | 微信开放文档

2D/3D Marker AR能力，能够识别预先设定的目标物体(定义为Marker，包括2D平面物体和3D物体），进行视觉跟踪与定位，通过在目标物体周围渲染虚拟物体，从而实现AR功能。

方法区别

2D Marker，仅适用于平面类物体，用户上传一张平面物体的俯视图像作为目标物体，算法运行时识别该平面物品，并渲染出相关虚拟物体。2D Marker可以理解为特殊的3D Marker。

3D Marker，相比于2D Marker，能够识别3D物体，不局限与平面物体，具有更广的使用范围，算法运行前，需要手动制作3D Marker的识别目标文件（.map文件），然后算法运行时载入该文件用于识别。

OSDMarker，给现实物体做标记

人体之外还有的能力就是两个marker了。其一是OSD Marker，一般以一个现实中物体的照片作为识别源，来识别出这个物体的在屏幕中的二维区域，我们已经做好了到三维空间的转换，但开发者需要自己保证tracker下模型的比例是符合识别源的。OSD模式在识别那些二维的、特征清晰的物体效果最好，比如广告牌。

这里是默认示例资源，你可以换成自己的照片和视频，如果只是想要尝试，直接复制访问src的地址到浏览器打开即可。

html 复制代码

<xr-scene ar-system="modes:OSD" bind:ready="handleReady">
  <xr-assets bind:loaded="handleAssetsLoaded">
    <xr-asset-material asset-id="mat" effect="simple" uniforms="u_baseColorFactor: 0.8 0.6 0.4 0.7" states="alphaMode:BLEND" />
  </xr-assets>

  <xr-node>
    <xr-ar-tracker
      mode="OSD" src="https://mmbizwxaminiprogram-1258344707.cos.ap-guangzhou.myqcloud.com/xr-frame/demo/marker/osdmarker-test.jpg"
    >
      <xr-mesh geometry="plane" material="mat" rotation="-90 0 0" />
    </xr-ar-tracker>
  </xr-node>

  <xr-camera clear-color="0.4 0.8 0.6 1" background="ar" is-ar-camera />
</xr-scene>

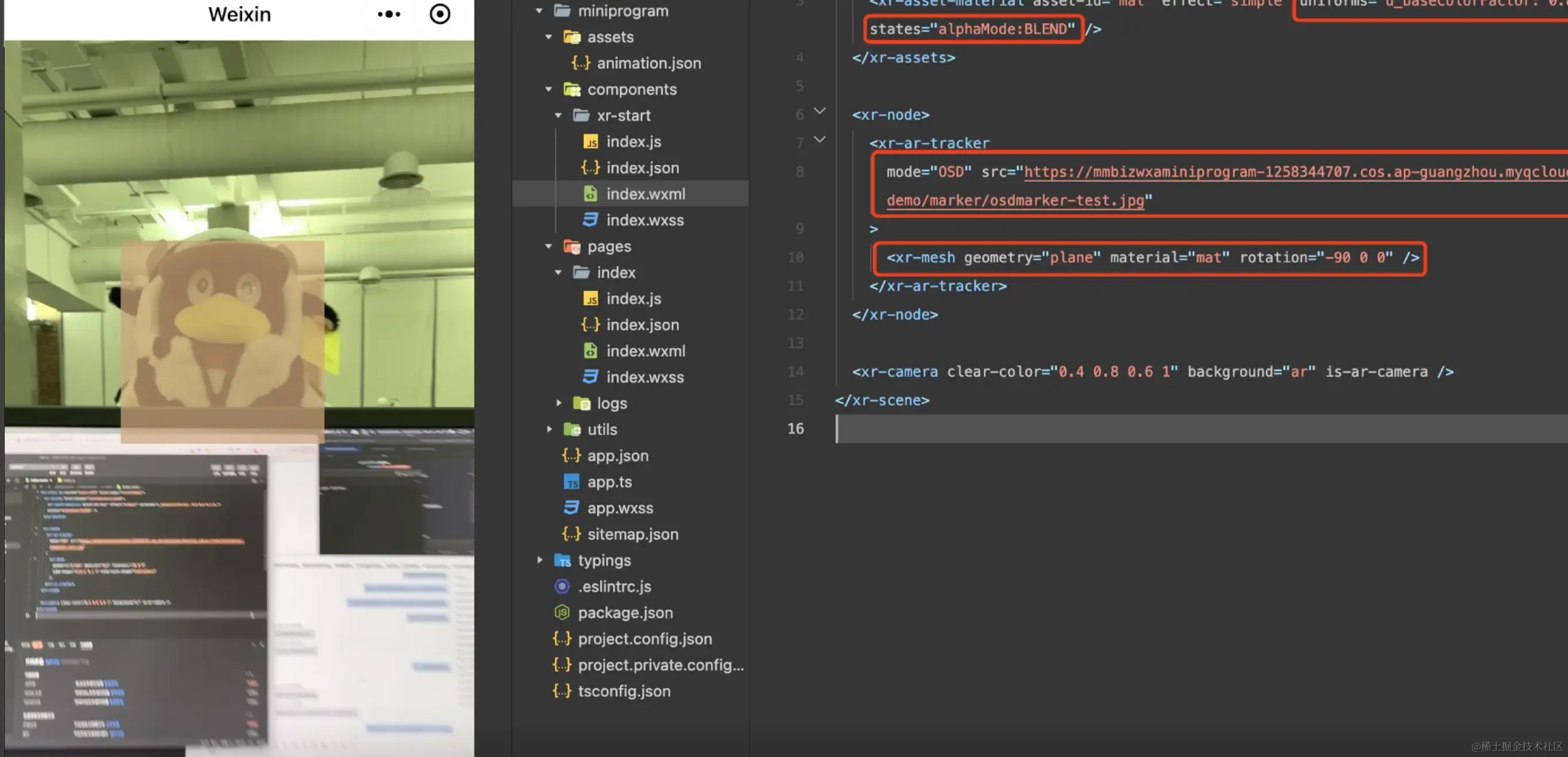

这里我们把ar-system的模式改为了OSD，相应的ar-tracker的模式也改为了OSD，这种模式下需要提供src，也就是要识别的图像。并且这次我们使用了一个效果为simple的材质，因为不需要灯光，同时为了更好看效果，在material的states设置了alphaMode:BLEND，即开启透明混合，然后将uniforms设置颜色u_baseColorFactor，并且注意其透明度为0.7。最终效果如下：

2DMarker+视频，让照片动起来

最后的能力就是2D Marker，其用于精准识别有一定纹理的矩形平面，我们可以将其配合视频纹理，只需要非常简单的代码就可以完成一个效果，首先是wxml：

这里是默认示例资源，你可以换成自己的照片和视频，如果只是想要尝试，直接复制访问src的地址到浏览器打开即可。

html 复制代码

<xr-scene ar-system="modes:Marker" bind:ready="handleReady">
  <xr-assets bind:loaded="handleAssetsLoaded">
    <xr-asset-load
      type="video-texture" asset-id="hikari" options="loop:true"
      src="https://mmbizwxaminiprogram-1258344707.cos.ap-guangzhou.myqcloud.com/xr-frame/demo/xr-frame-team/2dmarker/hikari-v.mp4"
    />
    <xr-asset-material asset-id="mat" effect="simple" uniforms="u_baseColorMap: video-hikari" />
  </xr-assets>

  <xr-node wx:if="{{loaded}}">
    <xr-ar-tracker
      mode="Marker" bind:ar-tracker-switch="handleTrackerSwitch"
      src="https://mmbizwxaminiprogram-1258344707.cos.ap-guangzhou.myqcloud.com/xr-frame/demo/xr-frame-team/2dmarker/hikari.jpg"
    >
      <xr-mesh node-id="mesh-plane" geometry="plane" material="mat" />
    </xr-ar-tracker>
  </xr-node>

  <xr-camera clear-color="0.4 0.8 0.6 1" background="ar" is-ar-camera />
</xr-scene>

这里我们把ar-system的模式改成了Marker，随后将ar-tracker的类型也改为了Marker，并且换了一个识别源，然后加载一个准备好的视频纹理，并将simple材质的颜色换为了纹理u_baseColorMap，同时关闭了混合。注意我们使用了变量loaded来控制ar-tracker的显示并绑定了事件ar-tracker-switch，这是为了在脚本中处理：

html 复制代码

handleAssetsLoaded: function ({detail}) {
  this.setData({loaded: true});
},
handleTrackerSwitch: function ({detail}) {
  const active = detail.value;
  const video = this.scene.assets.getAsset('video-texture', 'hikari');
  active ? video.play() : video.stop();
}

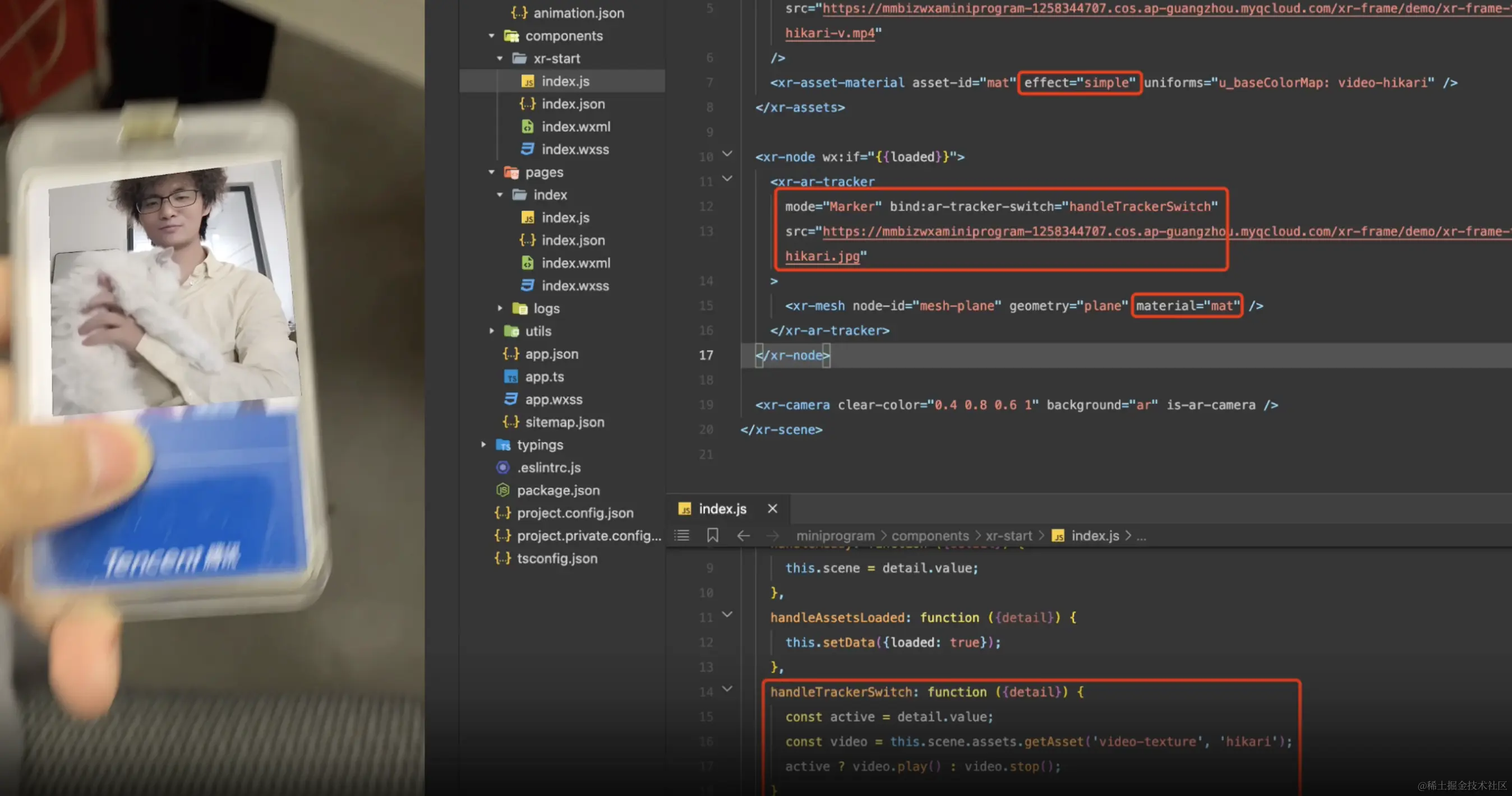

在视频加载完成后再显示内容，并且在ar-tracker-switch事件也就是识别成功后在播放视频，优化体验，最终效果如下：

如果你有好的想法或需求，可以私信我，我这里有很多程序员朋友可以帮你实现你的想法。
