AAA服务器技术

一、AAA认证架构

理解AAA基本概念与架构

先介绍： AAA是什么（认证、授权、计费）

重点理解： 为什么需要AAA？它的三大功能分别解决什么问题？

关联后续： 这是所有后续协议（RADIUS/TACACS+）的基础。

1.基础概念

AAA是一个安全框架，它包含三个独立但紧密相关的功能，共同构成了网络访问控制的基础。

功能 (Function)	核心问题 (Core Question)	关键动作 (Key Actions)	类比 (Analogy)
认证 (Authentication)	"你是谁？" (Who are you?)	验证用户/设备的身份。检查用户名、密码、证书等凭据。	进入大楼时，保安查看你的工牌（身份标识）。
授权 (Authorization)	"你能做什么？" (What can you do?)	决定用户/设备有权访问哪些资源和服务。授予特定权限。	保安根据你的工牌权限，告诉你能去哪些楼层（权限划分）。
计费 (Accounting)	"你做了什么？" (What did you do?)	记录用户/设备使用网络资源的情况。用于审计、计费、监控。	保安在登记本上记录你进出大楼的时间（行为审计）。

💡关键理解 ：这三个功能是按顺序执行的。必须先通过认证（证明你是谁），才能进行授权（决定你能干嘛），同时计费全程记录你的行为。

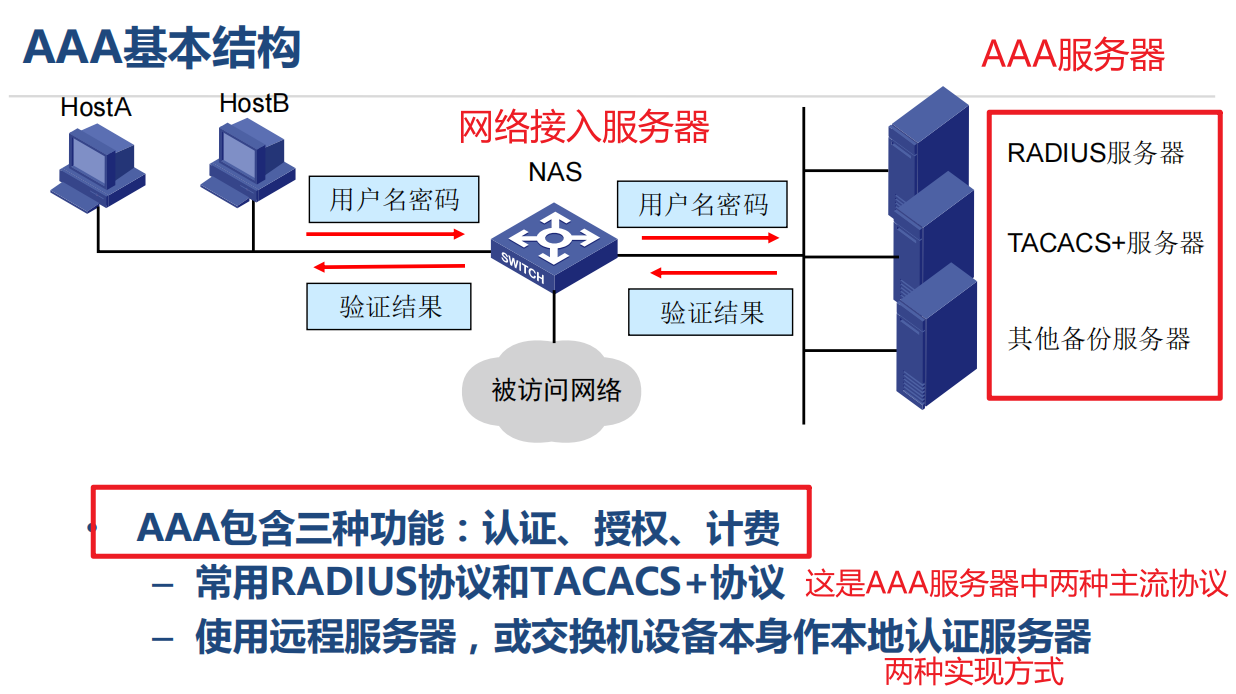

2.AAA架构与实现方式

AAA服务可以通过两种主要方式部署，这是面试中必问的重点。

1. 本地认证

工作原理：网络设备（如路由器、交换机）自身扮演AAA服务器的角色。用户的用户名和密码信息直接配置在设备的本地数据库中。
工作流程：
1. 用户尝试登录设备。
2. 设备检查输入的用户名和密码是否与本地配置的完全匹配。
3. 设备直接告知用户成功或失败。
优点：简单、快速，不依赖外部网络和服务。
缺点：用户信息分散在各个设备上，难以管理和维护，安全性较低。
适用场景 ：小型网络、设备管理登录（如console/SSH）、设备间协议认证（如BGP邻居认证）。

2. 远程认证

工作原理 ：网络设备（称为NAS，网络接入服务器 ）作为客户端，将用户的认证信息转发给专门的AAA服务器进行处理。
工作流程：
1. 用户尝试登录或接入网络。
2. NAS（客户端）将用户凭证打包成协议报文（如RADIUS）发送给AAA服务器。
3. AAA服务器查询中央数据库，验证凭证，并将结果（接受/拒绝）返回给NAS。
4. NAS根据结果允许或拒绝用户访问。
优点：集中化管理，安全性高，易于审计，支持复杂策略。
缺点：依赖网络连通性和服务器性能。
适用场景：中大型企业网络，需要对大量用户进行统一接入控制的场景（如Wi-Fi、VPN、网络登录）。

3.NAS的关键角色

定义：NAS是AAA架构中的客户端，是用户进入网络的"门户"或"关卡"。
职责：
- 接收用户的接入请求（如PPPoE拨号、连接Wi-Fi、发起VPN隧道）。
- 收集用户的认证信息（用户名、密码）。
- 与AAA服务器进行通信（使用RADIUS或TACACS+协议）。
- 执行AAA服务器下发的授权指令（如为用户分配IP地址、下发ACL访问策略）。
- 向AAA服务器发送计费信息。

常见NAS设备：路由器、交换机、无线控制器（AC）、VPN网关、宽带接入服务器（BRAS）。

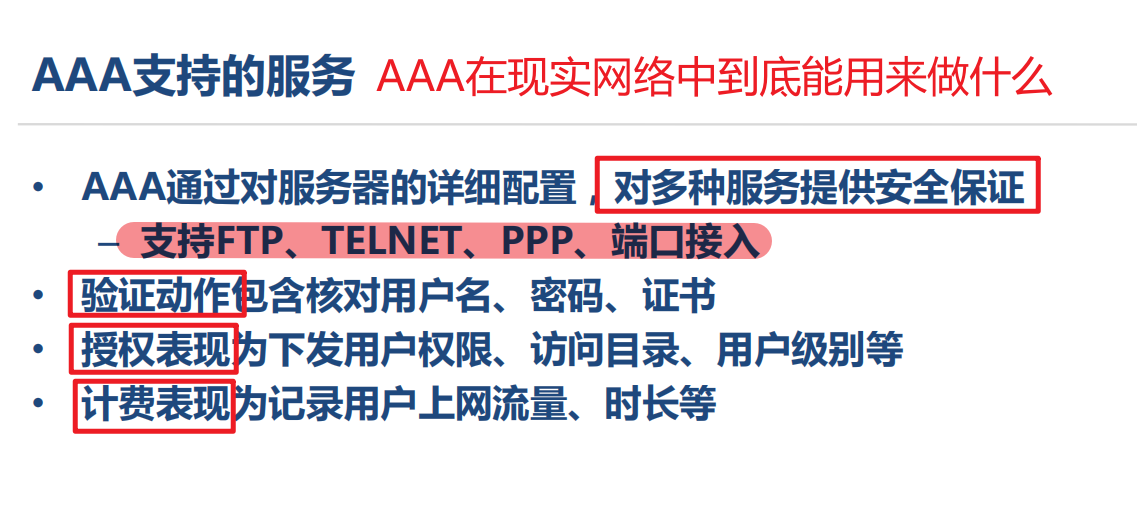

4.AAA支持的服务

AAA保护的服务类型

FTP: 文件传输服务。AAA可以对登录FTP服务器的用户进行认证和授权（如允许访问哪个目录）。
TELNET: 远程登录服务。这是最经典的用例，对登录网络设备的用户进行认证和授权（如授予不同操作权限级别）。
PPP: 点对点协议（如宽带拨号上网）。AAA是PPPoE拨号认证的核心（比如ADSL上网需要输入账号密码，那就是AAA在后台工作）。
端口接入: 如IEEE 802.1X认证。用户连接交换机的一个端口后，必须通过认证才能让该端口打开并接入网络。

🎯 面试重点与理解提示

不要死记硬背服务列表 ：关键是理解**"任何需要验证身份、控制权限、记录行为的网络服务，都可以集成AAA"** 这一核心思想。

理解"授权"的灵活性 ：授权下发的不仅仅是"通过"或"拒绝"，而是一套精细化的策略（Policy），比如VLAN、ACL、用户级别、路由策略等。这是AAA功能强大的体现。

计费的目的不仅是收费 ： "计费"一词听起来像是为了赚钱，但在企业网中，它更重要的目的是安全审计（Auditing）和网络行为分析。记录"谁在什么时间做了什么"，这对于合规性和故障排查至关重要。

总结：这一页PPT让你从抽象概念落地到具体应用，是理论联系实际的关键一环。

二、RADIUS协议

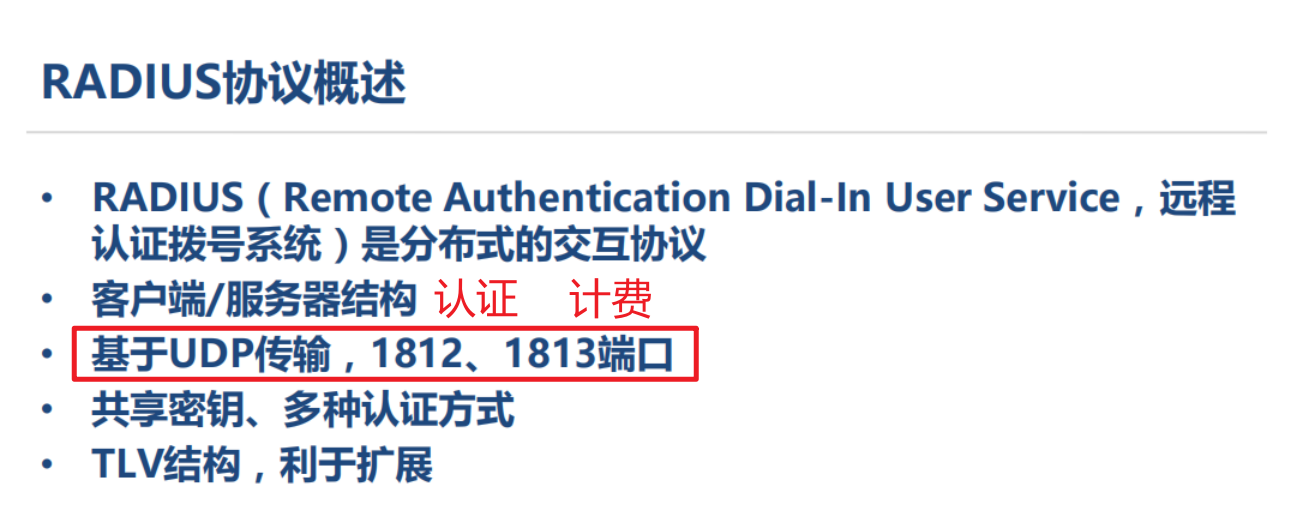

1.协议概述

为什么用UDP而不用TCP？

效率更高： 无连接，开销小，速度快。对于大规模接入场景，性能至关重要。

简单： 实现起来比TCP简单。

重传机制： RADIUS在应用层自己实现了重传机制（通过Identifier字段和超时计时器），弥补了UDP不可靠的缺点。

客户端/服务器模型 (C/S)： NAS是客户端，负责将用户请求转发给RADIUS服务器。
共享密钥 (Shared Secret)： 客户端和服务器之间配置一个共享的密钥，用于验证消息的完整性和加密密码（使用MD5哈希）。注意： 仅密码被加密，报文头和其他属性是明文传输的。
协议效率高： 基于无连接的UDP，开销小，速度快，适合大规模用户接入场景。
基本报文类型：
- Access-Request (认证请求)
- Access-Accept (认证接受)
- Access-Reject (认证拒绝)
- Accounting-Request (计费请求)
- Accounting-Response (计费响应)

2. 安全机制：共享密钥

作用：
1. 加密密码： 用于加密User-Password属性。
2. 验证消息完整性： 用于生成Response Authenticator，防止数据篡改。
3. 身份验证： 确保消息来自合法的客户端或服务器。

密码是如何加密的？ 使用共享密钥和Request Authenticator，通过MD5算法生成一个16字节的散列值，与密码进行异或操作。（不是直接加密，而是混淆）

哪些信息被加密？ 只有User-Password等极少数敏感属性被加密 ，其他报文头部和属性都是明文传输的。这是RADIUS的一个安全弱点。

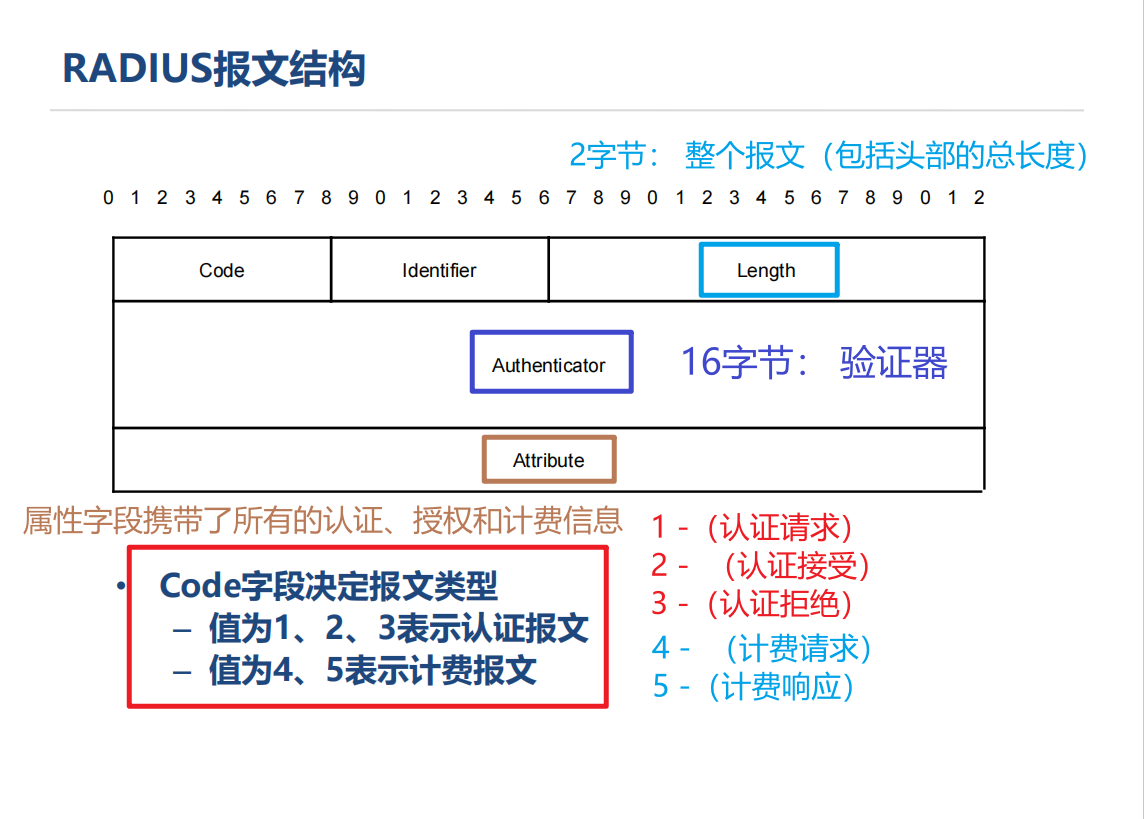

3.报文结构

Authenticator (16字节)： 验证器，有两种类型：

Request Authenticator: 在Access-Request中，是一个随机数，用于加密密码。
Response Authenticator: 在响应报文中，是一个MD5散列值 ，由Code+ID+Length+Request Auth+共享密钥+Attributes计算得出，用于验证响应是否合法。

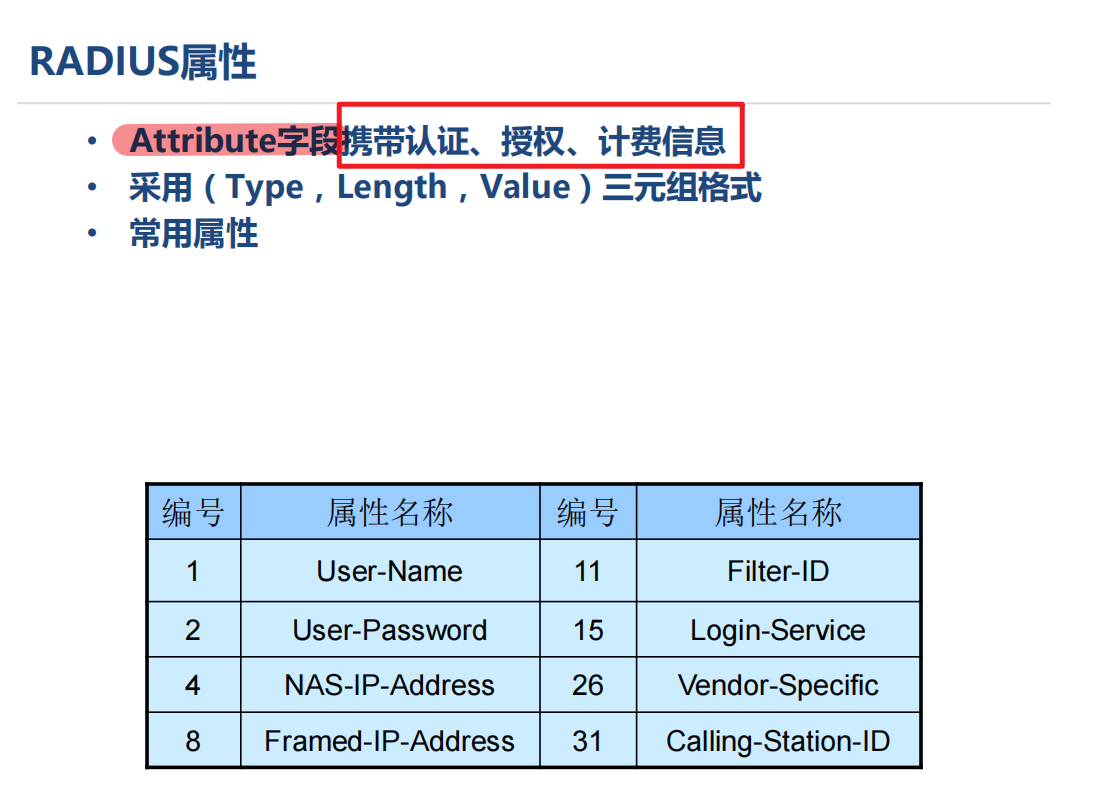

3.1 属性 (Attributes) - TLV结构

1 - User-Name：用户名

2 - User-Password：加密后的密码

4 - NAS-IP-Address： NAS的IP地址

8 - Framed-IP-Address：下发分配给用户的IP地址

11 - Filter-Id：下发给NAS的ACL名称

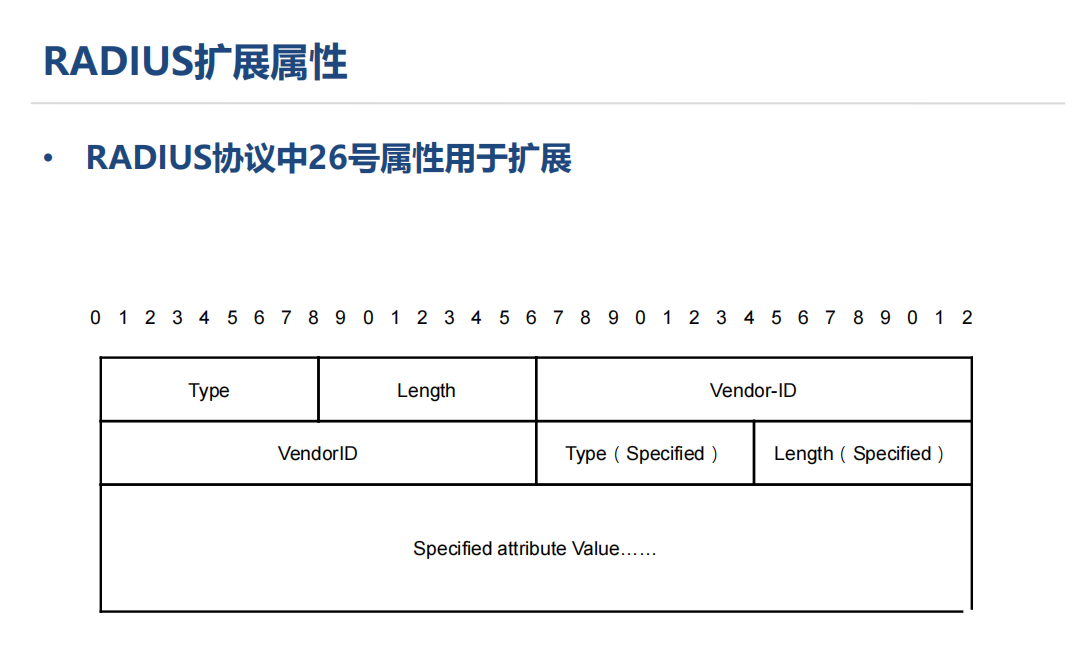

26 - Vendor-Specific： 厂商特定属性 (VSA) ，是RADIUS强大扩展性的基石。

31 - Calling-Station-ID：主叫号码/用户MAC地址

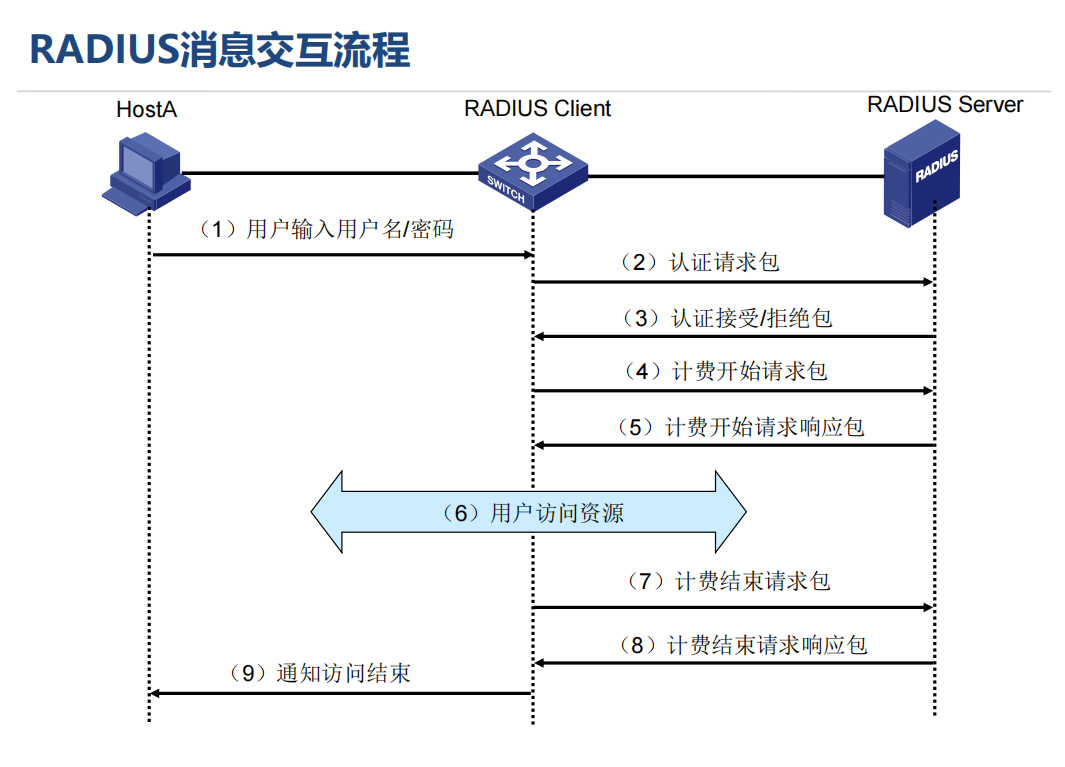

4.交互流程

我们将一个完整的用户会话（如PPP拨号或Wi-Fi连接）分为两个完全独立的阶段：

认证与授权阶段 （使用UDP端口1812）
计费阶段 （使用UDP端口1813）

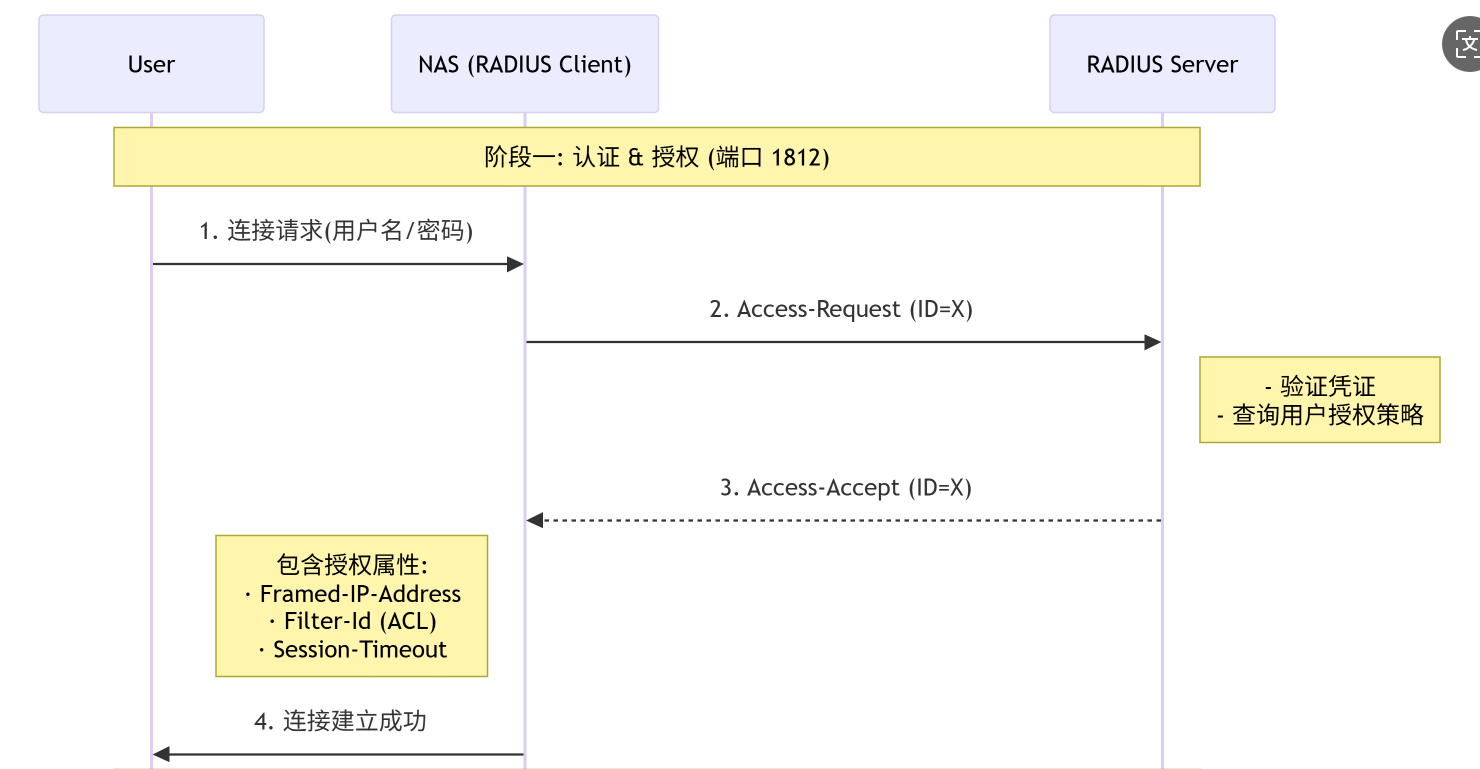

🔍 流程步骤详解

阶段一：认证与授权（端口 1812）

第1步：用户发起连接

用户在网络接入点（如拨号连接、Wi-Fi认证页面）输入用户名和密码。

NAS 接收到这些凭证。

第2步：NAS发送 Access-Request

NAS 扮演RADIUS客户端角色，将用户信息打包成一个 Access-Request 报文。

关键字段和操作：

Code = 1 (Access-Request)

Identifier: 生成一个随机数（例如X），用于匹配请求和响应。

Request Authenticator: 生成一个16字节的随机数。

加密密码 ：使用共享密钥和Request Authenticator，通过MD5算法对用户密码进行加密，填入 User-Password 属性。

添加其他属性，如 User-Name、NAS-IP-Address、NAS-Port、Called-Station-ID（AP MAC地址）等。

将此报文发送给RADIUS服务器（1812端口）。

第3步：RADIUS服务器处理并响应

RADIUS服务器 收到请求后：

验证客户端：根据NAS的源IP地址查找配置的共享密钥。

验证密码 ：使用查到的共享密钥和收到的 Request Authenticator，用相同的算法解密 User-Password 属性，得到明文密码。

认证查询 ：将 User-Name 和解密后的密码与用户数据库（如LDAP、本地文件）进行比对。

授权查询：如果认证成功，服务器会查询该用户的授权策略。

服务器返回三种响应之一：

Access-Accept (Code=2) : 认证成功。该报文内直接包含授权属性，如：

Framed-IP-Address: 分配给用户的IP地址。

Filter-Id: 下发给NAS的访问控制列表（ACL）名称，用于控制用户访问权限。

Session-Timeout: 会话超时时间（秒）。

Access-Reject (Code=3): 认证失败（密码错误、用户不存在等）。

Access-Challenge (Code=11) : 请求挑战（用于更复杂的多因子认证，如SMS验证码。本次讨论暂不展开）。

Identifier字段必须与请求报文中的完全相同（即X）。

第4步：NAS执行操作

NAS收到响应后，根据 Code 执行操作：

Access-Accept: 允许用户接入，并根据报文中的授权属性为用户配置网络参数（如分配IP、应用ACL）。

Access-Reject: 拒绝用户接入，断开连接。

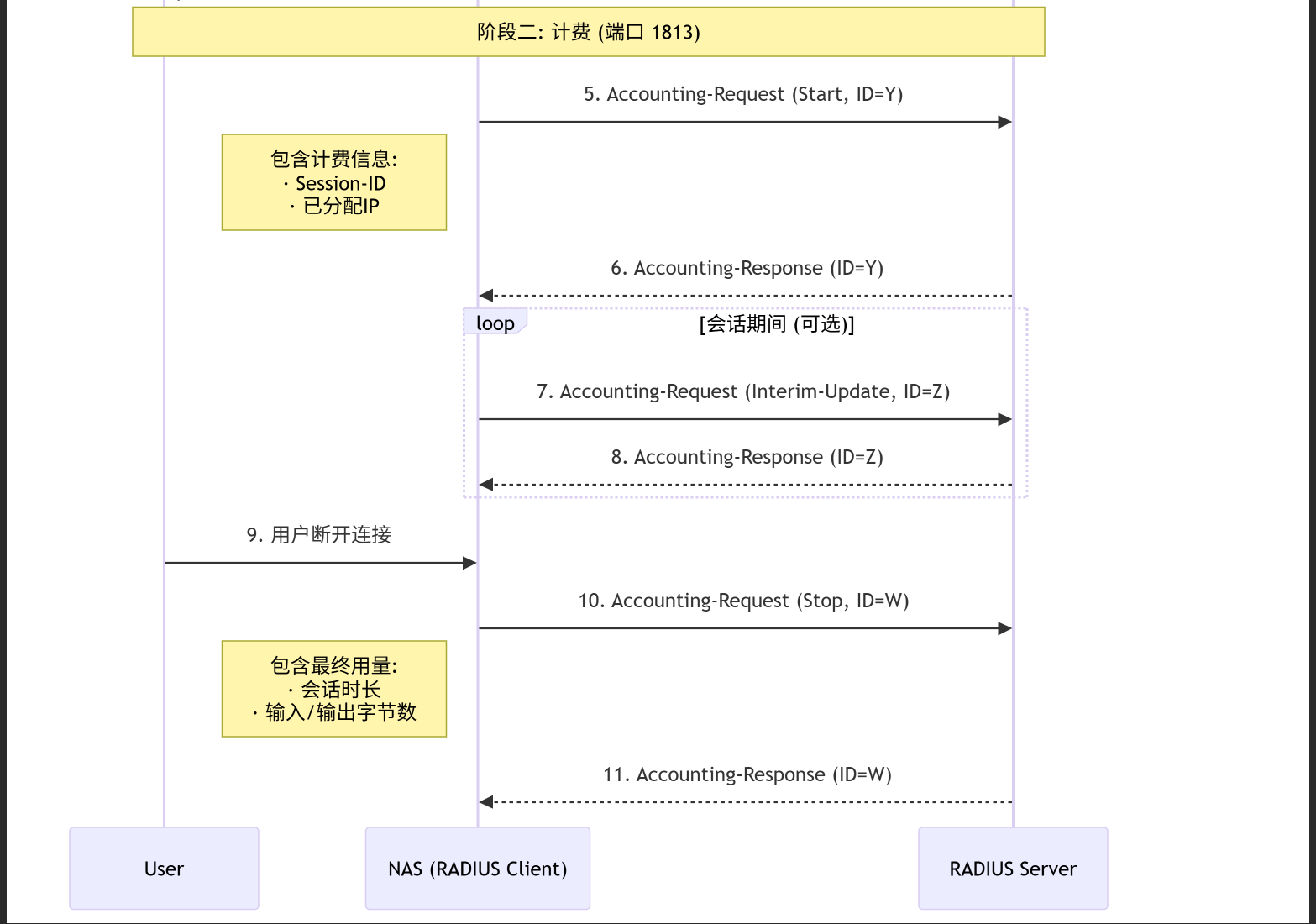

阶段二：计费（端口 1813）

第5步：NAS发送计费开始请求

一旦用户会话被建立，NAS会立即向RADIUS服务器发送一个**Accounting-Request 报文。**

关键字段和操作：

Code = 4 (Accounting-Request)

Status-Type = Start (1): 表示这是一个"开始"计费记录。

Acct-Session-ID: 一个唯一的会话标识符，用于将开始和结束记录关联起来。

包含用户和会话信息，如 User-Name、Framed-IP-Address、NAS-Port。

使用一个新的 Identifier (例如Y)，通过1813端口发送。

第6步：服务器确认计费开始

RADIUS服务器收到后，会记录会话开始事件（通常写入数据库或日志文件）。

回复一个 Accounting-Response (Code=5) 作为确认。Identifier 同样为Y。

第7&8步：（可选）临时更新

对于长会话，NAS可能会定期（如每30分钟）发送 Status-Type = Interim-Update (3) 的 Accounting-Request，上报截至当前的使用量（流量、时长）。

服务器每次都会回复 Accounting-Response。

第9&10&11步：用户断开，NAS发送计费结束请求

用户主动断开或超时断开连接。

NAS发送一个 Status-Type = Stop (2) 的 Accounting-Request。

此报文中包含最终的会话统计数据，如：

Acct-Session-Time: 会话总时长（秒）。

Acct-Input-Octets: 用户接收的总字节数。

Acct-Output-Octets: 用户发送的总字节数。

服务器记录最终数据并回复 Accounting-Response。会话生命周期结束。

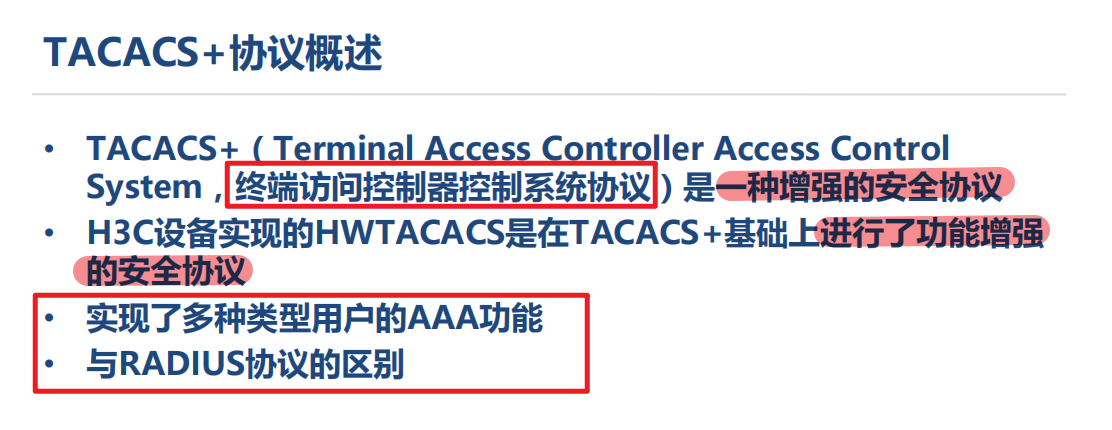

三、TACACS 协议详解

1.基本概念

核心特性：

模块化设计： 将认证、授权、计费三个功能完全分离，每个功能都使用独立的报文类型和会话。
增强的安全性： 加密整个报文载荷（除头部）。
精细化的控制： 支持极其细致的命令行授权。

1. 传输层协议与端口

协议： TCP
端口： 49
面试重点：为什么用TCP？
- 可靠性： 确保管理配置命令等关键消息不丢失、不乱序。
- 复杂交互： TACACS+的交互可能是多回合的（挑战-应答），TCP的面向连接特性更适合这种长对话。
- 安全性： 为整个报文加密提供了稳定的传输基础。

2. 安全机制：加密整个报文正文

加密方式： 使用MD5算法和共享密钥，对整个报文正文（Payload） 进行加密。
对比RADIUS：

RADIUS TACACS+

加密范围 仅加密 User-Password 等少数属性 加密整个报文正文

报文头 明文明文

安全性 较低，易被嗅探高，防止流量分析

	RADIUS	TACACS+
加密范围	仅加密 `User-Password` 等少数属性	加密整个报文正文
报文头	明文	明文
安全性	较低，易被嗅探	高，防止流量分析

3. 模块化设计：认证、授权、计费分离

这是TACACS+最核心、最区别于RADIUS的特性。

功能	RADIUS	TACACS+
认证 (AuthN)	与授权捆绑在 `Access-Request/Accept` 中完成	独立流程，使用 `START`, `CONTINUE`, `REPLY` 报文
授权 (AuthZ)	随认证响应一并下发	独立流程，使用 `REQUEST`, `RESPONSE` 报文
计费 (Acct)	独立，但功能相对简单	独立流程，记录更详细的管理操作日志

这种分离使得每个过程可以独立进行，非常灵活。例如，一个用户可以通过一种方式认证（如LDAP），但授权信息却来自另一个数据库。

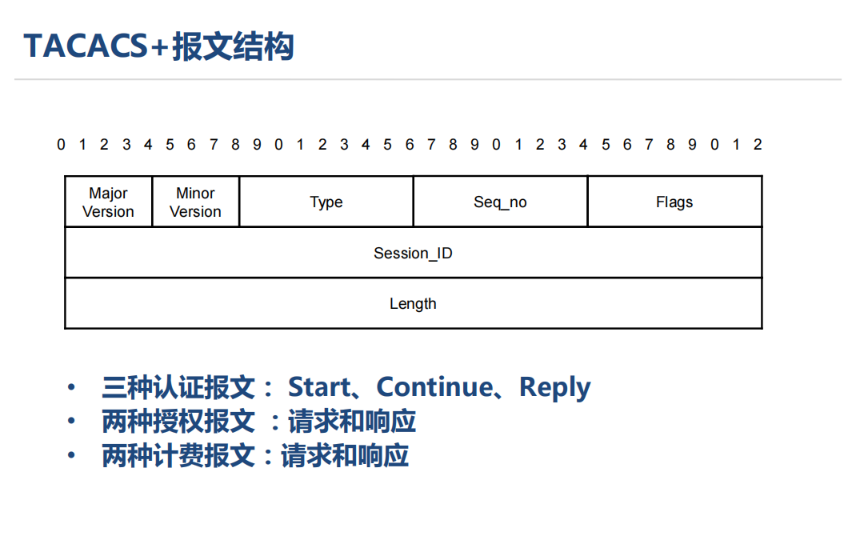

2.报文结构

major/minor version: 版本号。

type (1字节): 定义报文的主要类型，这是最重要的字段。

0x01 - Authentication (认证)

0x02 - Authorization (授权)

0x03 - Accounting (计费)

seq_no (1字节): 序列号 。指示当前会话中的报文序号。第一个请求报文为1，后续每次发送加1。用于管理多回合交互。

flags: 标志位，如UNENCRYPTED位（不建议使用）。

session_id: 会话ID，用于唯一标识一个会话。

length (4字节): 被加密的正文字段的长度。

报文正文 (Body)

头部之后的部分。

整个正文部分都被加密。

正文的具体格式和含义由type字段决定。

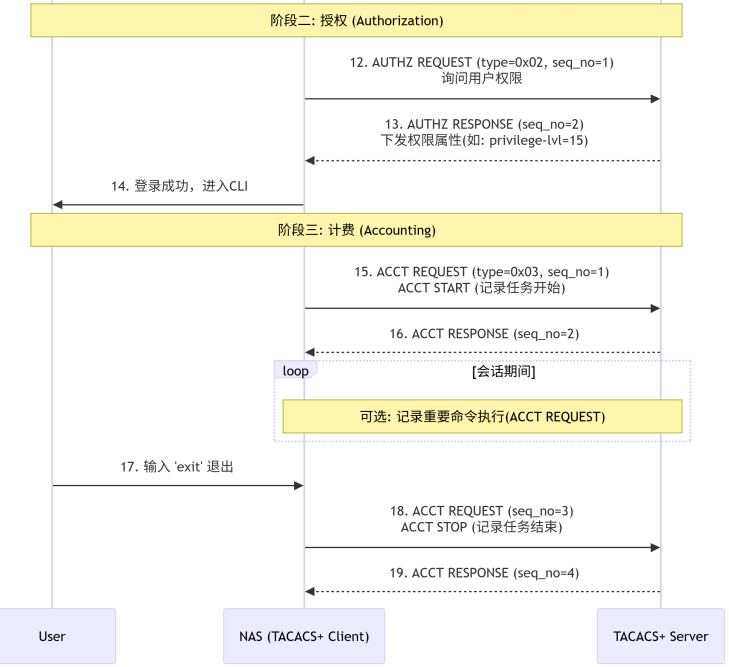

3.交互流程

以最经典的用户通过Telnet/SSH登录网络设备为例，展示了一个完整的、成功的交互过程：

⚖️ 4.TACACS+ vs. RADIUS 核心对比总结

特性维度	RADIUS	TACACS+
传输协议	UDP (无连接，高效)	TCP (面向连接，可靠)
加密方式	仅加密密码	加密整个报文正文
协议设计	认证 & 授权合并	认证、授权、计费完全分离
交互特性	简单，通常1-2回合	复杂，支持多回合挑战应答
控制粒度	较粗，基于用户组	极细，可控制到单条命令
主要场景	用户网络接入 (IP级)	网络设备管理 (字符型CLI)
标准性	开放标准 (IETF RFC)	Cisco私有 (事实标准)

四、典型应用案例

1.AAA技术最主要的三大应用场景

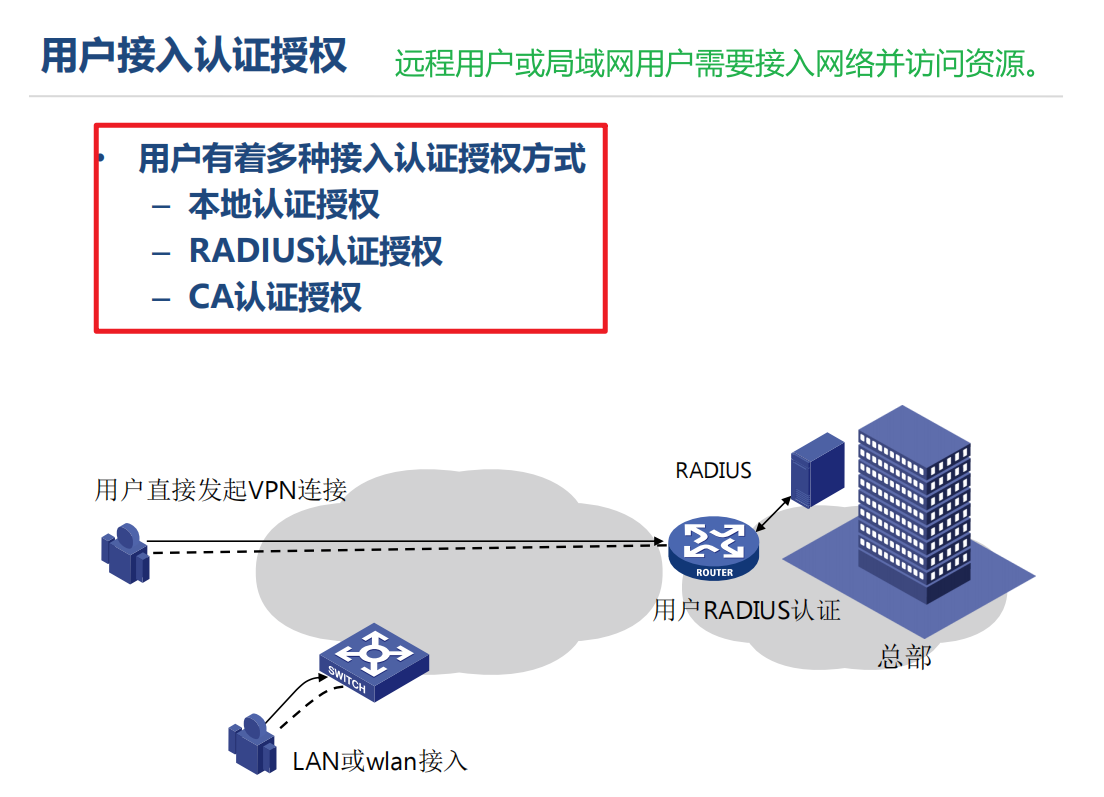

1.1 用户接入认证授权

一个用户通过多种方式发起连接："用户直接发起VPN连接" 和 "LAN或wlan接入"。

用户的请求到达一台路由器（ROUTER ，它在此处扮演NAS的角色）。

路由器将用户的认证信息（如用户名密码）发送给后端的 RADIUS 服务器进行验证。

验证通过后，用户被允许接入"总部"网络。

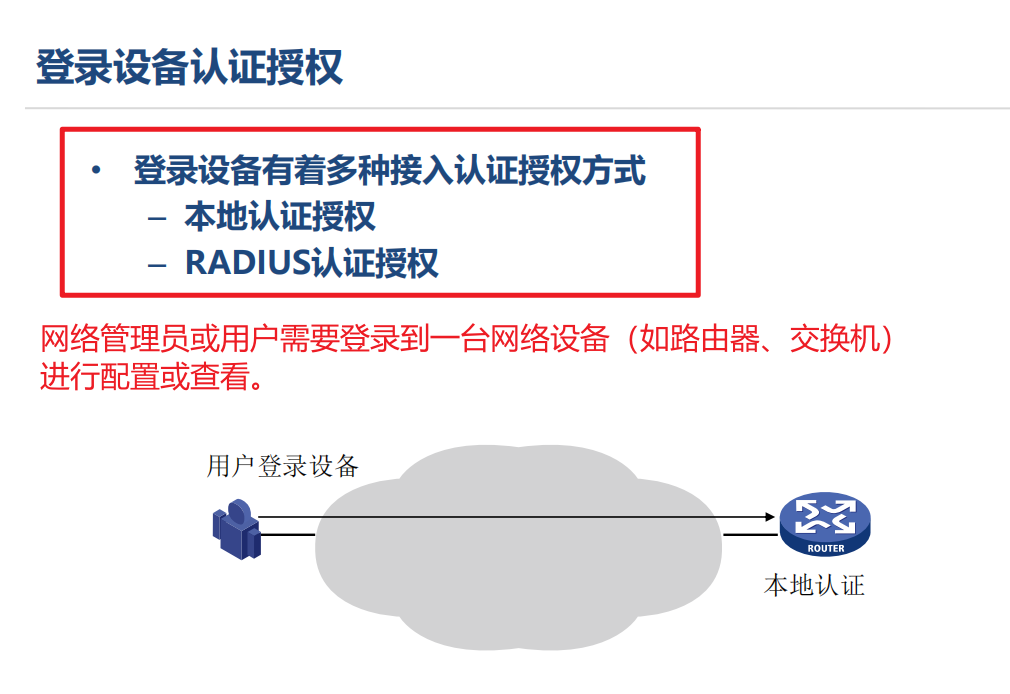

1.2登录设备认证授权

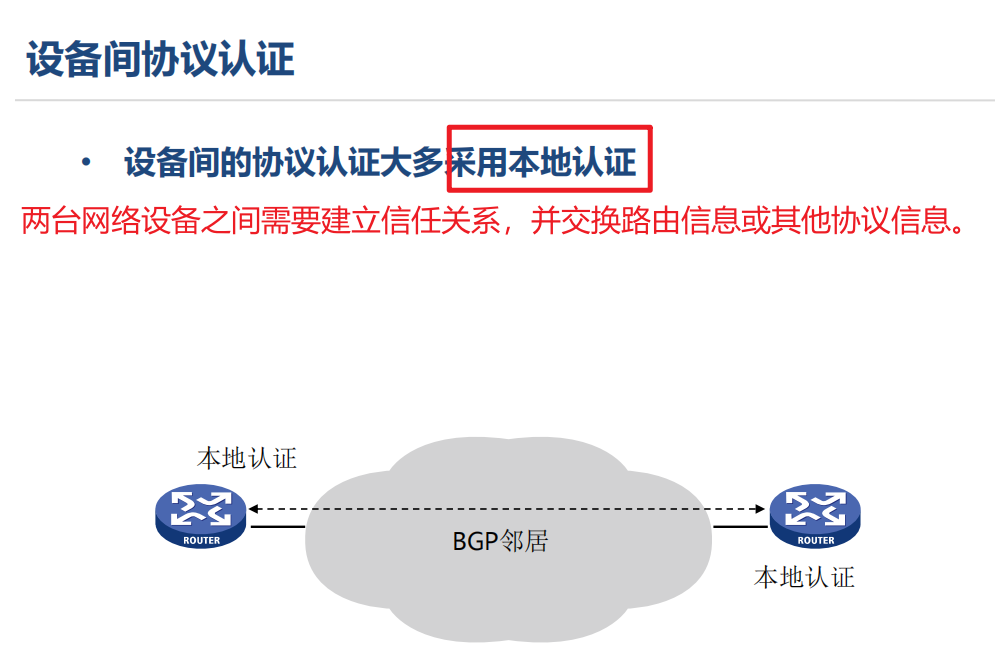

1.3设备间协议认证

应用场景	首选协议	原因	备选方案
用户接入网络 (VPN, WiFi)	RADIUS	高效、标准，适合处理大量用户和网络层授权	本地认证 (小规模)
用户登录设备 (SSH, Telnet)	TACACS+	提供最精细的命令级授权和完整的审计日志	RADIUS (基本认证)、本地认证 (备用)
设备间协议认证 (BGP, OSPF)	本地认证	简单、可靠、不依赖外部服务	无 (几乎不使用远程认证)
