摘要:
在现代电子制造业中,印刷电路板(PCB)的质量控制至关重要。传统的人工目检方式效率低下、成本高昂且易出错。本文将介绍如何利用深度学习目标检测算法YOLOv12与计算机视觉库OpenCV构建一套高效的PCB元器件智能检测系统。该系统能够自动识别PCB图像中的各类元器件(如电阻、电容、IC芯片等),并可应用于元件缺失检测、错件检测、极性反接检查**等场景,大幅提升质检效率与准确性,为智能制造赋能。
关键词: YOLOv12, OpenCV, PCB检测, 元器件识别, 深度学习, 目标检测, 计算机视觉, 智能制造, Python, CSDN
【图像算法 - 22】慧眼识微:基于YOLOv12与OpenCV的PCB电路板元器件智能检测系统
1. 引言:AI视觉质检,引领电子制造新潮流
随着电子产品向小型化、高密度化发展,PCB上的元器件数量和种类急剧增加,对质检的要求也日益严苛。自动化光学检测(AOI)设备虽然存在,但往往价格昂贵且配置复杂。
基于深度学习的视觉检测方案提供了一种灵活、低成本的替代方案。通过训练一个专用的YOLO模型,我们可以让计算机"看懂"PCB,自动完成元器件的定位与识别,实现:
- 24/7不间断检测:提高生产效率。
- 高精度识别:减少漏检、误检。
- 可追溯性:记录每次检测结果,便于质量分析。
- 低成本部署:仅需普通工业相机和计算设备。
2. 技术选型:YOLOv12 + OpenCV 的完美搭档
技术 | 作用 |
---|---|
YOLOv12 | 作为核心检测模型,负责从PCB图像中快速、准确地定位和分类各种元器件。YOLOv12在速度和精度上取得了极佳的平衡,非常适合工业检测场景。 |
OpenCV | 负责图像的预处理(如灰度化、去噪、透视校正)、结果的后处理与可视化,以及与工业相机的集成。 |
YOLO系列介绍:
【图像算法 - 03】YOLO11/YOLO12/YOLOv10/YOLOv8 完全指南:从理论到代码实战,新手入门必看教程(文末有视频介绍)
OpenCV介绍:
【图像算法 - 12】OpenCV-Python 入门指南:图像视频处理与可视化(代码实战 + 视频教程 + 人脸识别项目讲解)
3. 数据准备:构建高质量PCB数据集
高质量的数据是成功的关键。

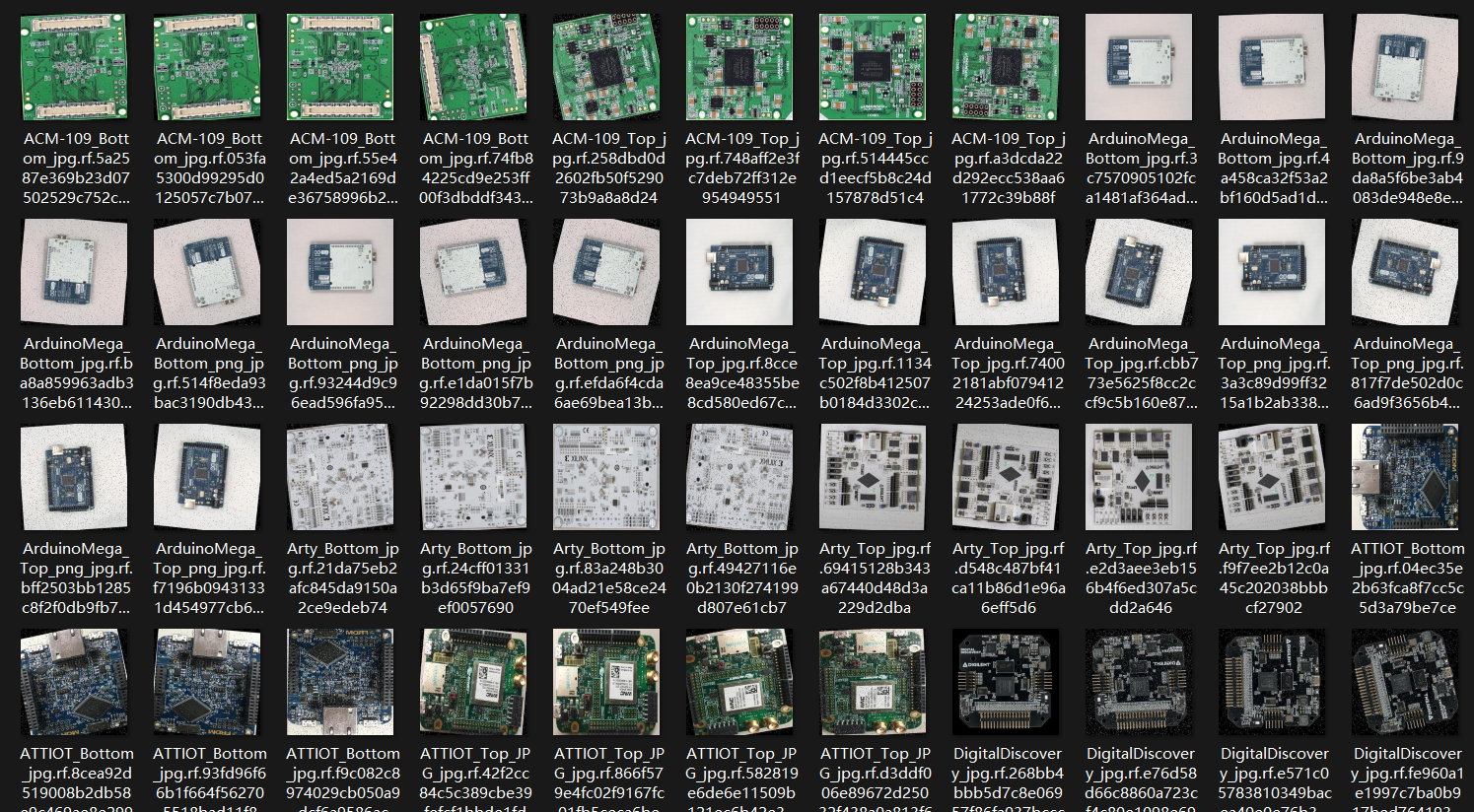

3.1 数据采集
- 使用高分辨率工业相机在标准光照条件下拍摄PCB图像。
- 采集内容应包括:
- 完整、正确的PCB板(正样本)。
- 存在缺陷的PCB板(如缺件、错件、反向、偏移等)。
- 不同批次、不同角度的PCB图像,以增加模型的泛化能力。

3.2 数据标注
labelme数据标注保姆级教程:从安装到格式转换全流程,附常见问题避坑指南(含视频讲解)
-
使用专业的标注工具(如Labelme、CVAT)对图像中的每个元器件进行标注。
-

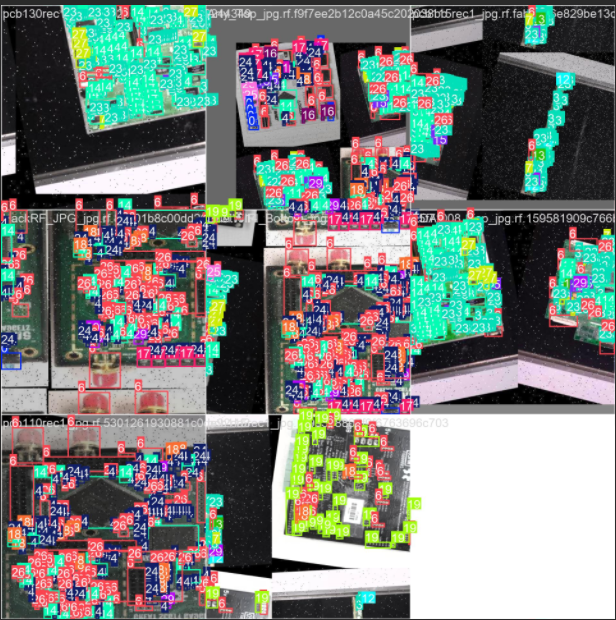

标注类别示例:
yamlnames: 0: "Button" 1: "Buzzer" 2: "Capacitor" 3: "Capacitor Jumper" 4: "Capacitor Network" 5: "Clock" 6: "Connector" 7: "Diode" 8: "EM" 9: "Electrolytic Capacitor" 10: "Electrolytic capacitor" 11: "Ferrite Bead" 12: "Flex Cable" 13: "Fuse" 14: "IC" 15: "Inductor" 16: "Jumper" 17: "Led" 18: "Pads" 19: "Pins" 20: "Potentiometer" 21: "RP" 22: "Resistor" 23: "Resistor Jumper" 24: "Resistor Network" 25: "Switch" 26: "Test Point" 27: "Transducer" 28: "Transformer" 29: "Transistor"
-
为每个元器件绘制精确的边界框(Bounding Box)。
3.3 数据集划分与配置
将数据集按 7:2:1 划分为训练集、验证集和测试集。 创建配置文件 pcb_detection.yaml
:
yaml
path: ./pcb_dataset
train: images/train
val: images/val
test: images/test
# Classes
names:
0: "Button"
1: "Buzzer"
2: "Capacitor"
3: "Capacitor Jumper"
4: "Capacitor Network"
5: "Clock"
6: "Connector"
7: "Diode"
8: "EM"
9: "Electrolytic Capacitor"
10: "Electrolytic capacitor"
11: "Ferrite Bead"
12: "Flex Cable"
13: "Fuse"
14: "IC"
15: "Inductor"
16: "Jumper"
17: "Led"
18: "Pads"
19: "Pins"
20: "Potentiometer"
21: "RP"
22: "Resistor"
23: "Resistor Jumper"
24: "Resistor Network"
25: "Switch"
26: "Test Point"
27: "Transducer"
28: "Transformer"
29: "Transistor"
4. 模型训练:使用Ultralytics YOLOv12进行训练
4.1 环境安装
【图像算法 - 01】保姆级深度学习环境搭建入门指南:硬件选型 + CUDA/cuDNN/Miniconda/PyTorch/Pycharm 安装全流程(附版本匹配秘籍+文末有视频讲解)
根据您提供的知识库,推荐使用pip
安装Ultralytics:
bash深色版本
# 安装最新的稳定版Ultralytics包
pip install ultralytics
# 或从GitHub安装最新开发版
pip install git+https://github.com/ultralytics/ultralytics.git@main

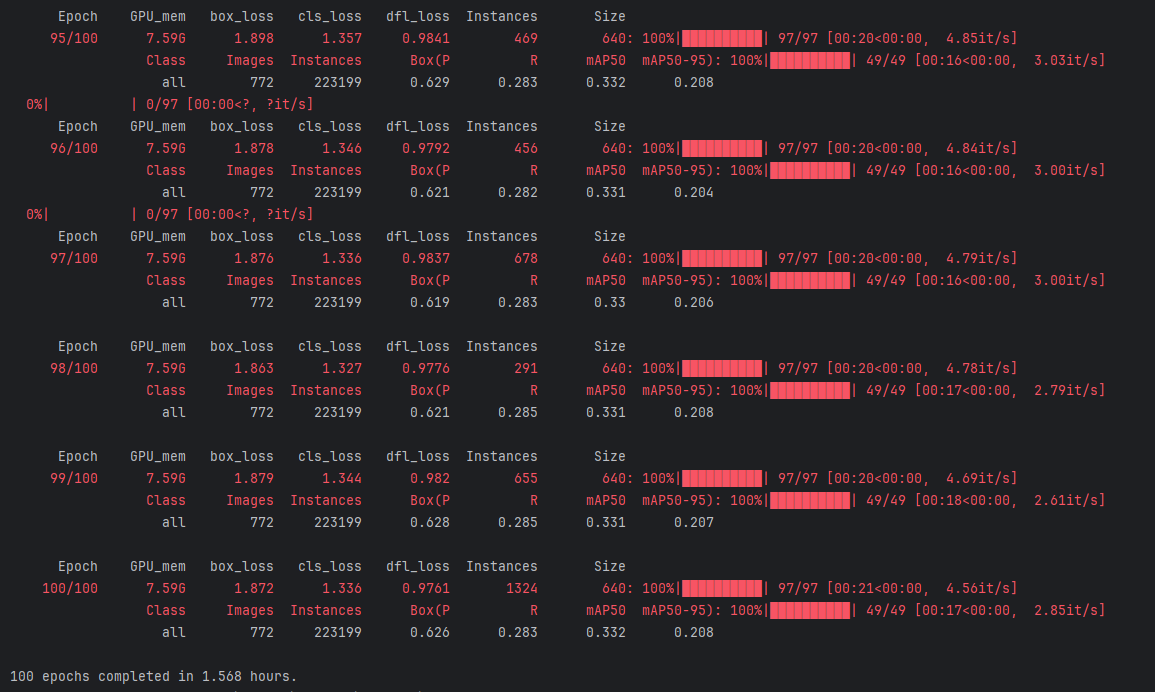

4.2 开始训练
bash深色版本
yolo train model=yolo12n.pt data=pcb_detection.yaml epochs=100 imgsz=640 batch=16 name=pcb_yolo12n_v1
model=yolo12n.pt
: 使用YOLOv12-nano模型,平衡速度与精度。data=pcb_detection.yaml
: 指定数据集配置文件。epochs=100
: 训练100轮。imgsz=640
: 输入图像尺寸。batch=16
: 批次大小。name=pcb_yolo12n_v1
: 实验名称。

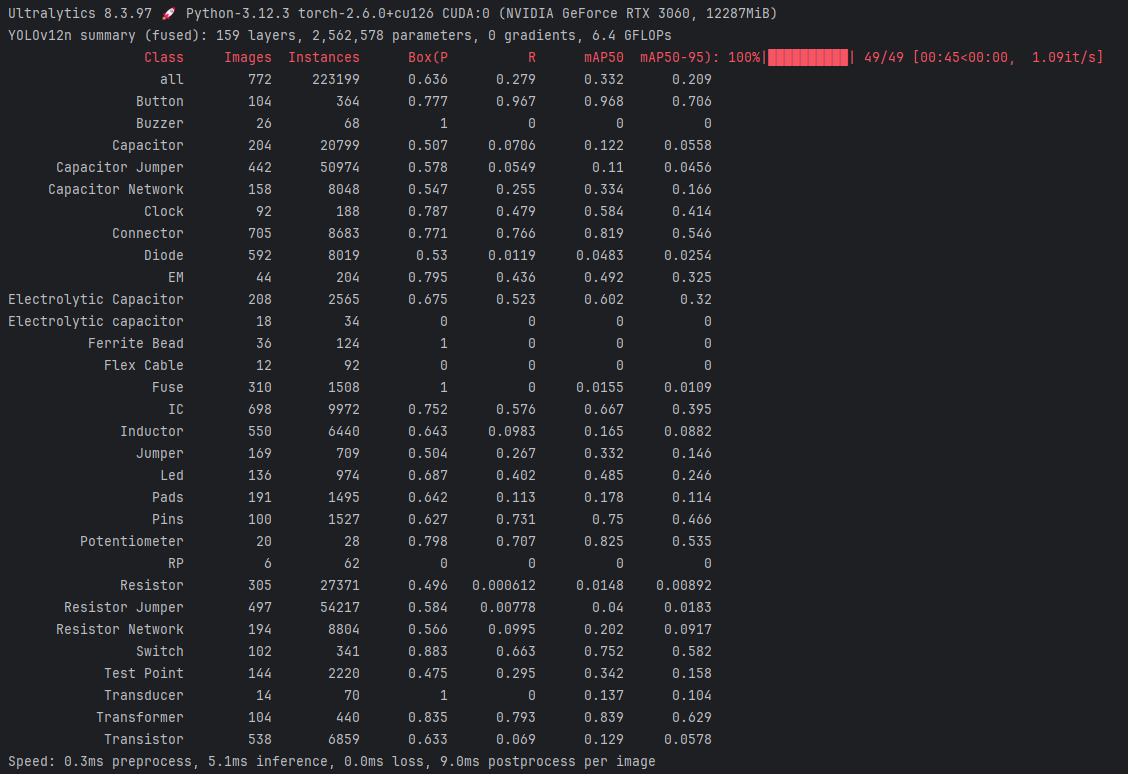

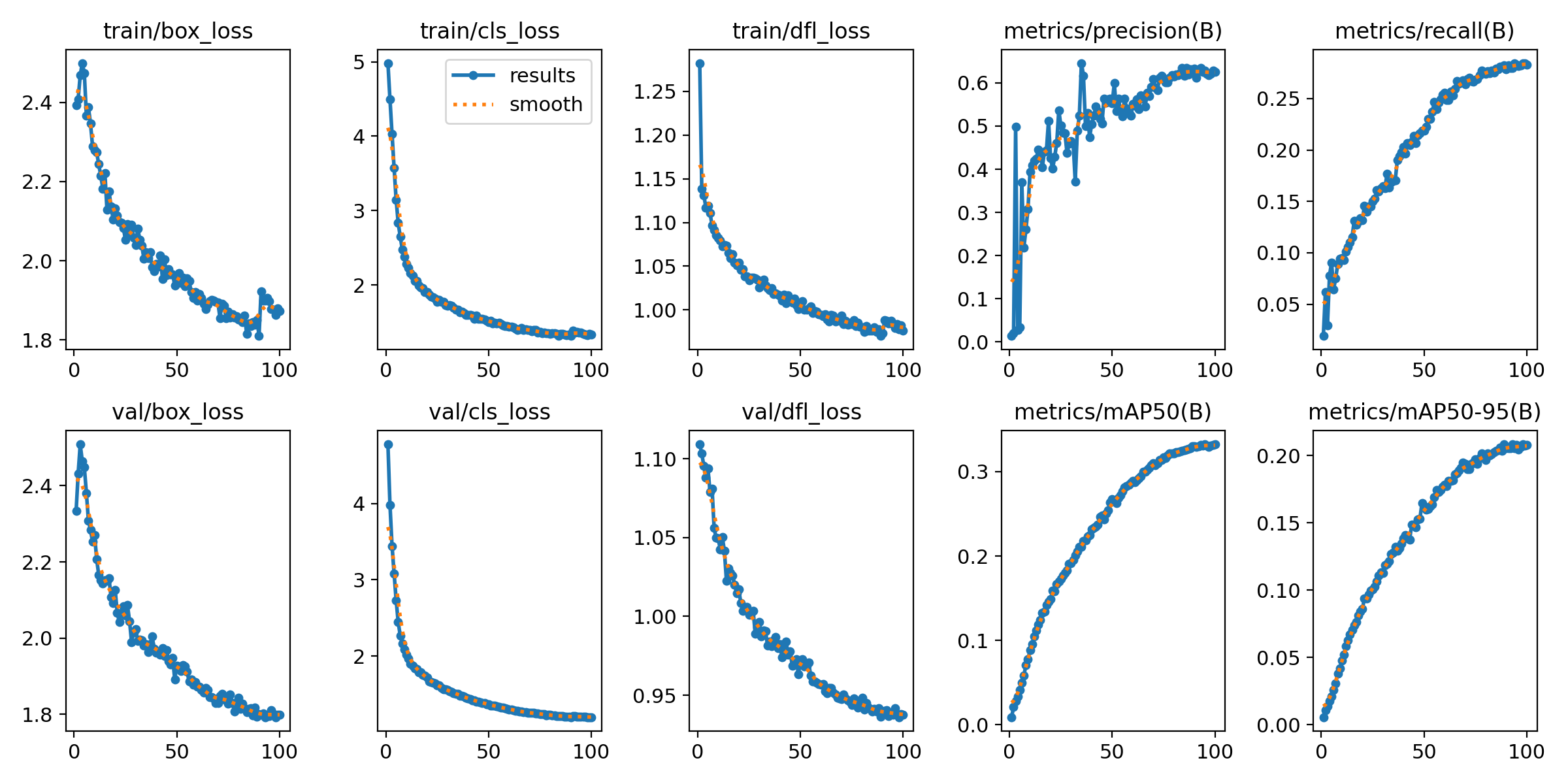

训练完成后,最佳模型将保存在 runs/detect/pcb_yolo12n_v1/weights/best.pt
。

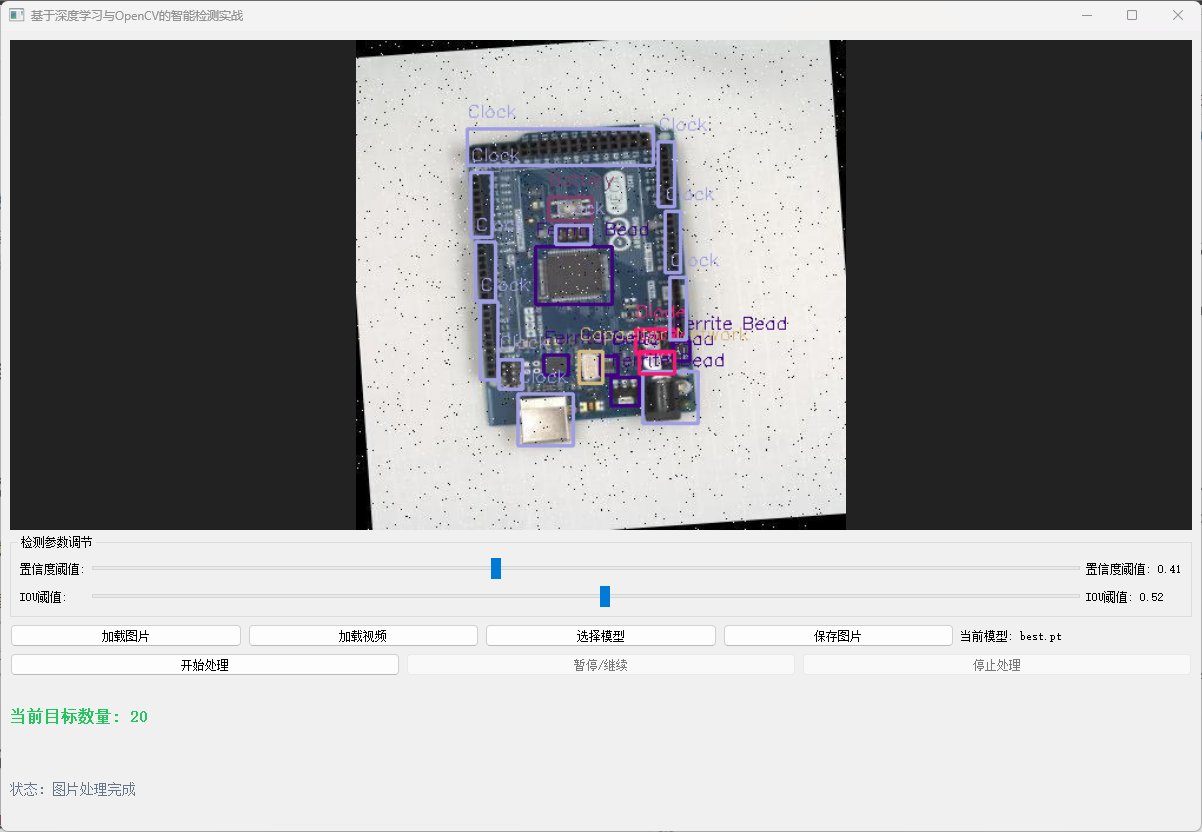

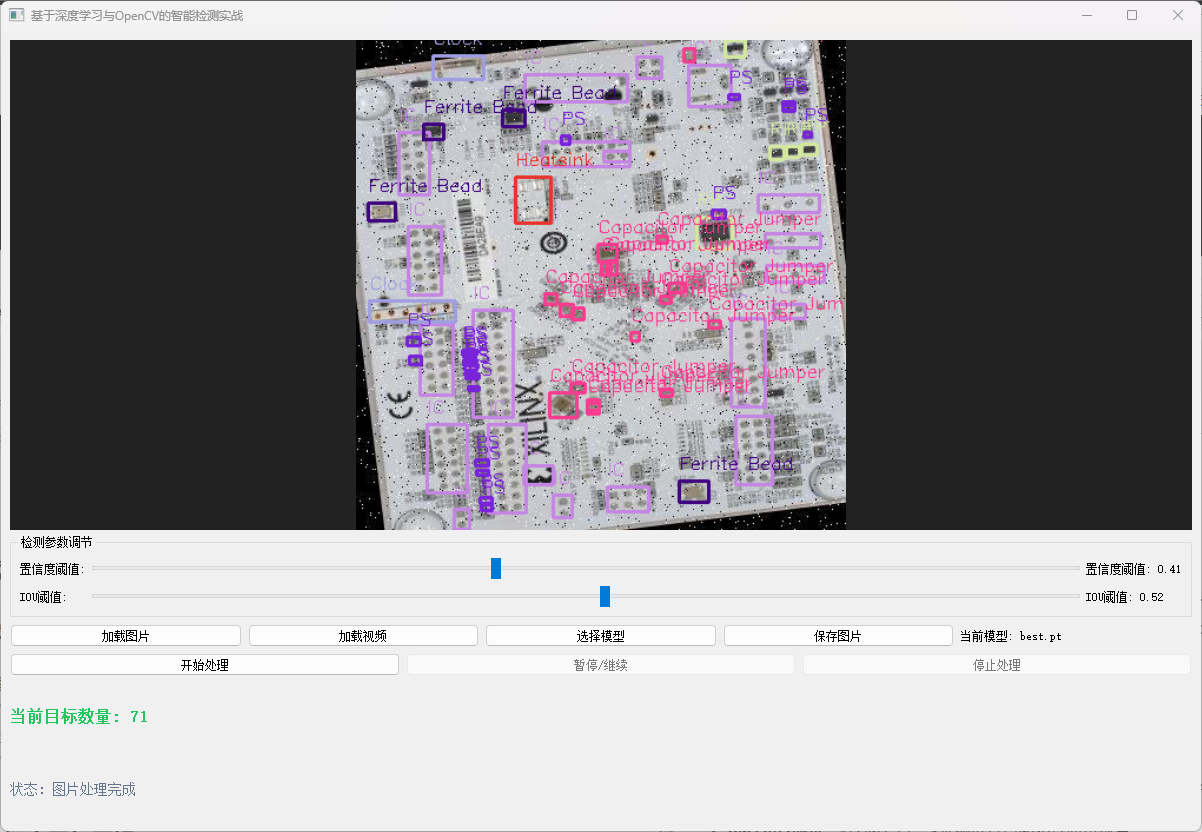

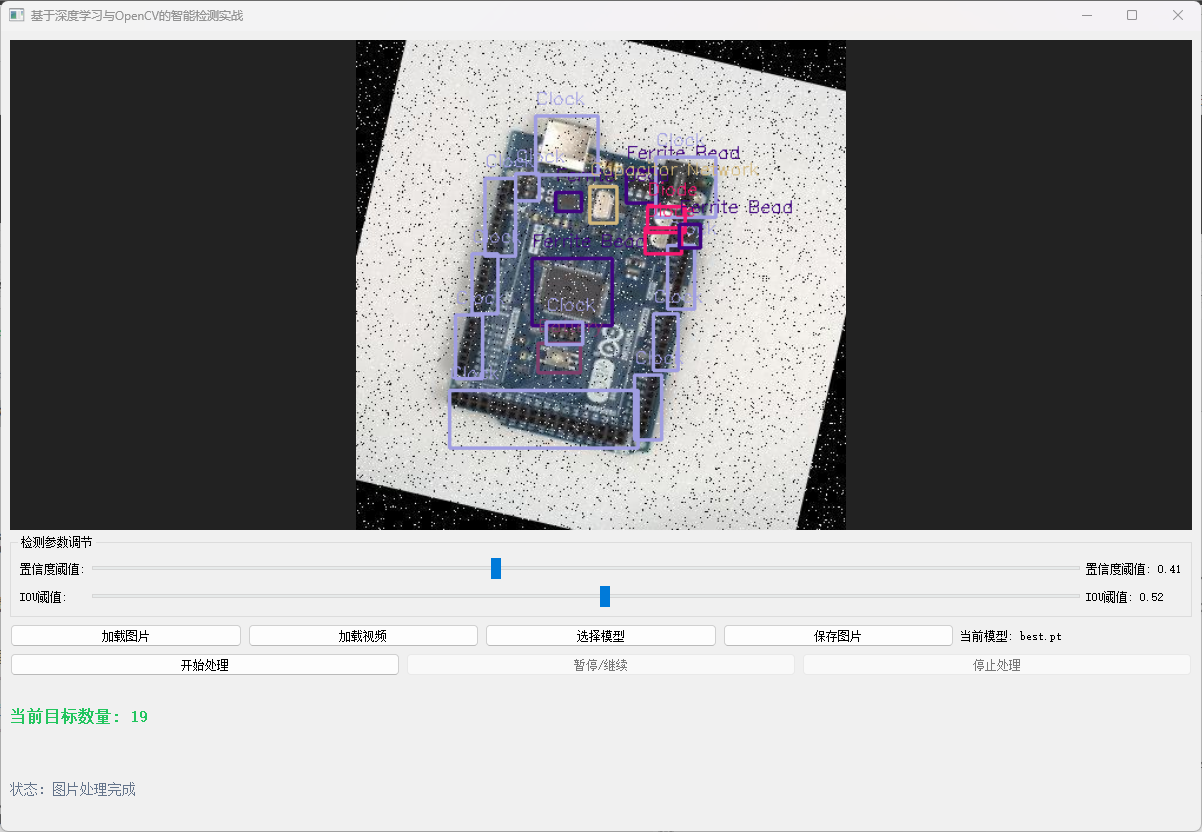

5. 推理与应用:PyQT、OpenCV、Ultralytics实现PCB检测

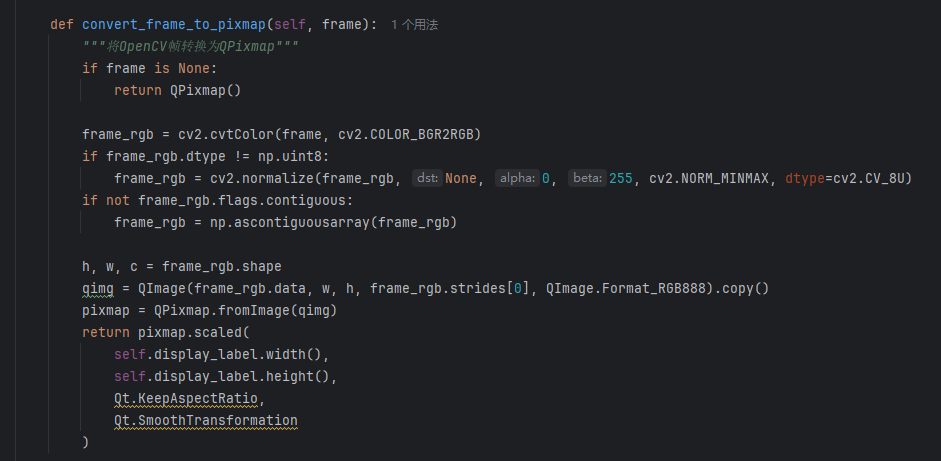

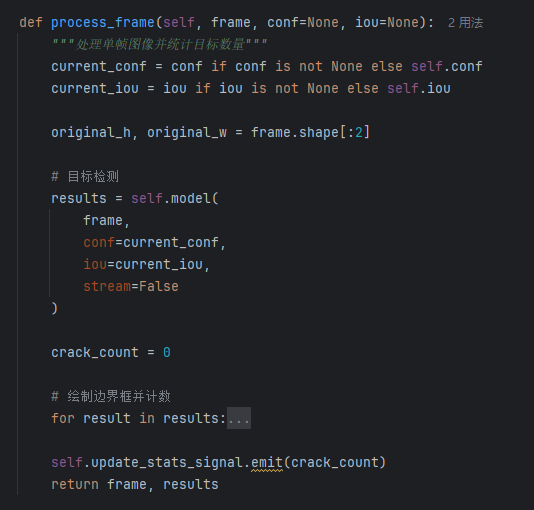

6. 代码说明

- 模型加载 :使用
ultralytics.YOLO
加载训练好的模型。 - 推理 :
model(img)
或model(frame)
即可进行预测。 - 结果处理 :
results[0].boxes

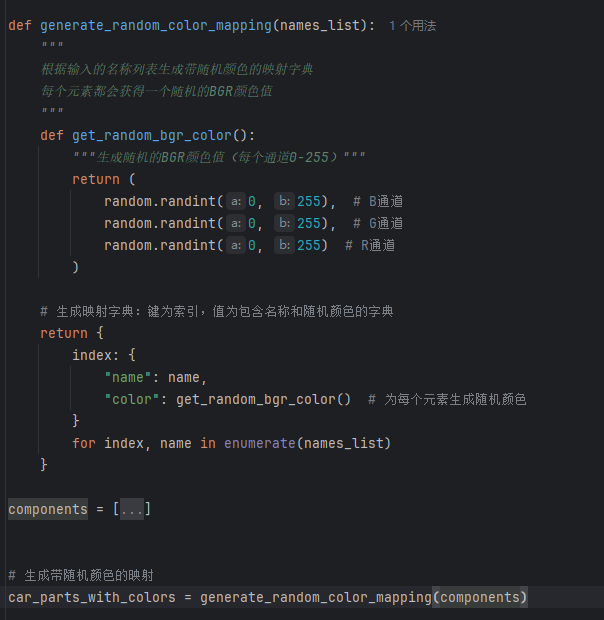

包含了所有检测框信息(坐标、类别、置信度)。 - 可视化 :既可以使用
results[0].plot()
快速可视化,也可以使用OpenCV手动绘制以实现更精细的控制(如自定义颜色)。 - 实时性:代码支持从摄像头读取视频流进行实时检测。
7. 高级应用与展望
-
缺陷检测:训练模型识别"缺件"区域,或对比标准PCB模板进行差异检测。
-
SMT贴片验证:在SMT生产线末端进行自动贴片质量检查。
-
结合OCR:识别IC芯片上的型号,进行错料检查。
-
3D检测:结合深度相机,检测元器件的高度和焊接质量。
-
部署到边缘设备:使用TensorRT或ONNX Runtime将模型部署到Jetson Nano等边缘设备,实现产线本地化实时检测。
边缘端部署参考:
【图像算法 - 05】RK3588 部署实战:YOLO11/YOLOv8(det/seg/pose/obb) 毫秒级推理入门(理论精讲 + 代码落地,新手零门槛上手)
【图像算法 - 04】Jetson 部署必看:YOLOv8/YOLOv10/YOLO11/YOLO12 毫秒级推理全指南(理论 + 代码实战,新手入门零门槛教程)
8. 总结
本文详细介绍了如何利用YOLOv12 与OpenCV构建一个PCB元器件智能检测系统。该系统展示了深度学习在工业质检领域的巨大潜力,具有精度高、速度快、可定制性强等优点。
通过本文的指导,您可以快速搭建起自己的PCB检测原型,并根据实际需求进行扩展和优化,为智能制造贡献AI力量。
