CPU、DSP、FPGA对比
Zynq是什么
从上面知道，如果同时需要跑Linux和FPGA处理，那就需要两个主芯片，而且他们之间数据高速交互也是一个问题，为了解决这类问题就诞生了Zynq。

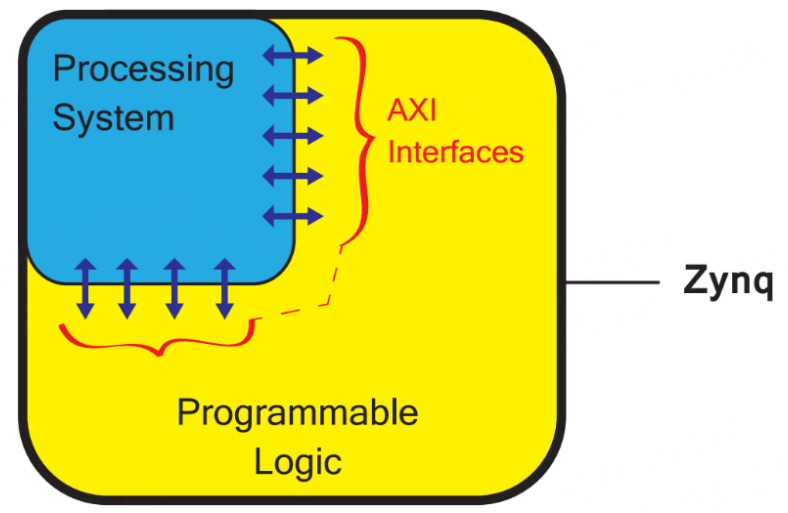

Zynq 是由两个主要部分组成的：一个是由双核 ARM Cortex-A9 为核心构成的处理系统（PS，Processing System），和一个等价于一片 FPGA 的可编程逻辑（PL，Programmable Logic）部分组成。
Zynq 分为两个部分， PS 部分和PL部分。 PL：可编程逻辑(Progarmmable Logic)，也就是 FPGA 部分。 PS：处理系统（ Processing System)，就是 ARM 的 SOC 的部分。
在 Zynq 上，ARM Cortex-A9 是一个应用级的处理器，能运行像 Linux 这样的操作系统，而可编程逻辑是基于 Xilinx 7 系列的 FPGA 架构。Zynq 架构实现了工业标准的 AXI 接口，在芯片的两个部分之间实现了高带宽、低延迟的连接。这意味着处理器和逻辑部分各自都可以发挥最佳的用途，而不会产生在两个分立器件之间的接口开销。与此同时，又能获得系统被简化为单一芯片所带来的好处，包括物理尺寸和整体成本的降低。

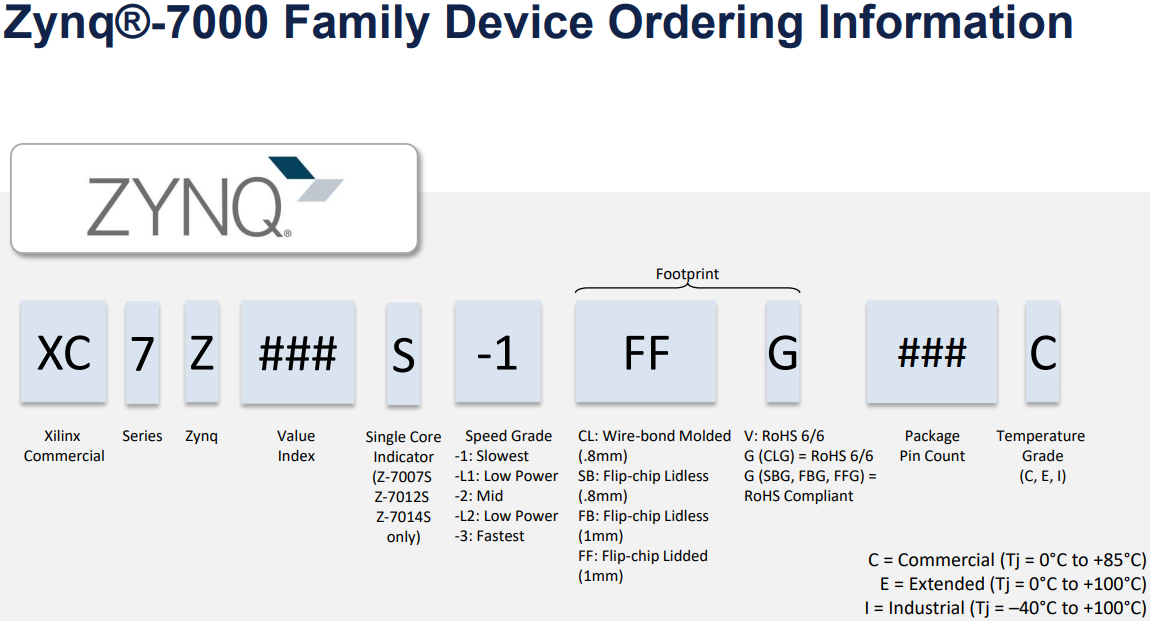

Zynq命名方式
Artix7、Kintex7 和 Virtex7 这三个系列的命名规则是通用的。
以 ZYNQ" XC7Z020CLG484-2"为例：
"XC"是" Xilinx 公司"；
" 7"是 7 系列（ Series）；
" Z"是型号是 ZYNQ；
" 100"是价值索引（ Value Index），该数值越大对应芯片内部资源越丰富，价值越高；
" FFG" 芯片封装信息，
"485"是芯片封装引脚计数（ Package Pin Count）；
" -2"是速度等级（ Speed Grade）；
" -I"是温度等级（ Temperature Grade），温度等级有三种标准，分别是"C"、" E"与" I"。
C：商业级， 表示芯片可以工作在 0°C 到+85°C；
E：扩展级， 表示芯片可以工作在 0°C 到+100°C；
I：工业级， 表示芯片可以工作在-40°C 到+125°C。
所以对照这个规则我们 XC7Z020CLG484-2 芯片为例， XC7Z020CLG484-2 是一块 Xilinx 公司ZYNQ-7000 家族第七代芯片，该芯片为 7020 芯片，有 484 个引脚，它的速度等级为 2，并且采用的是 CLG封装方式，温度等级为工业级。
