作为常年和代码、文档打交道的开发者,你是否也曾为 "画一张清晰的架构图" 而头疼?用 Visio 要手动拖拽元素,用 DrawIO 调整格式耗半天,好不容易画完的图还没法和代码同步更新 ------ 直到星哥发现了 Mermaid 这款开源神器,才真正实现 "文档和代码同频迭代"。


🐬 什么是 Mermaid?

Mermaid 是一款基于 JavaScript 的开源图表生成工具,通过简洁的文本语法(类似 Markdown)快速创建流程图、时序图、甘特图、类图、状态图等十余种专业图表,广泛应用于技术文档编写、项目管理和系统架构可视化场景。

它的核心理念是:让文档与开发同步演进,降低"文档腐烂"风险

简单来说,你只需要写几行文本,就能生成流程图、时序图、甘特图、类图、状态图、饼图、Git 分支图等多种可视化图表。

Mermaid-js的核心破局点

  • 告别手动绘制:用类Markdown的简洁语法描述图表,几行代码就能生成流程图、时序图、架构图
  • 与文档同步进化:图表代码可嵌入文档,修改时只需更新代码,图表自动渲染最新版本
  • 全团队友好:语法简单直观,非程序员也能快速上手,真正实现"谁写文档谁维护图表"
null



✨ 核心优势

  • 文本驱动:用简单的语法描述图表,版本可控,方便协作。
  • 多种图表类型:支持 Flowchart、Sequence Diagram、Gantt、Class Diagram、State Diagram、Pie Chart、Git Graph 等。
  • 跨平台集成:可直接在 GitHub、GitLab、Notion、Obsidian 等平台渲染。
  • 实时预览:内置 Mermaid Live Editor,边写边看效果。
  • 可嵌入生产环境:支持在 CI/CD 流程、文档生成器、前端项目中直接调用。

🔧 如何使用

在线体验

打开 Mermaid Live Editor,输入语法即可实时生成图表。

Docker 安装命令

前提是需要安装Docker

lua 复制代码



  docker run -p 8000:8080 --name mermaid-live-editor \
-d ghcr.io/mermaid-js/mermaid-live-editor

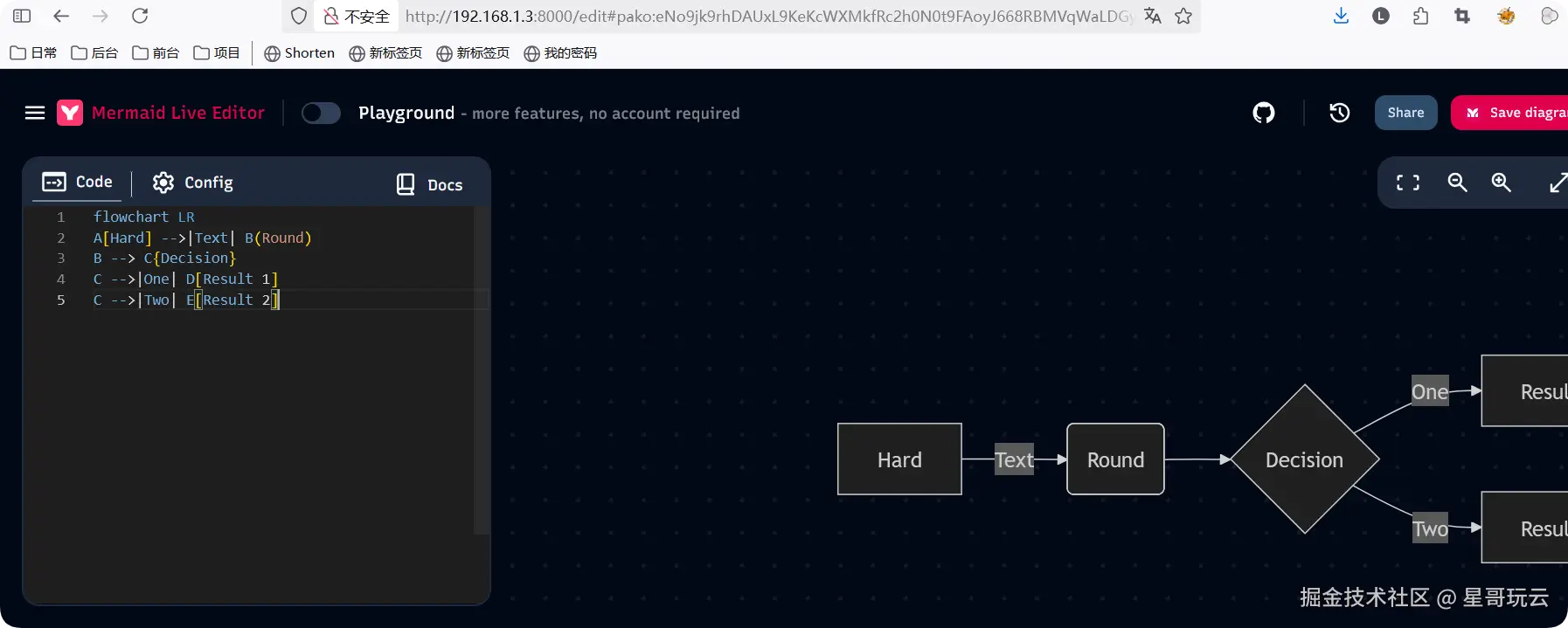

安装完成之后,我们可以通过访问:IP:8000 在线使用它。

null


本地集成

在前端项目中安装:

markdown 复制代码



  npm install mermaid

在代码中引入:

javascript 复制代码



  import mermaid from 'mermaid';
mermaid.initialize({ startOnLoad: true });

📊 常见图表示例

1. 流程图(Flowchart)

css 复制代码
flowchart LR
    A[开始] --> B{条件判断}
    B -->|是| C[执行任务1]
    B -->|否| D[执行任务2]
    C --> E[结束]
    D --> E

2. 时序图(Sequence Diagram)

rust 复制代码
sequenceDiagram
    Alice->>John: 你好,John
    John-->>Alice: 我很好
    Alice->>Bob: 你呢?
    Bob-->>Alice: 也不错

3. 甘特图(Gantt Chart)

less 复制代码
gantt
    title 项目进度
    dateFormat  YYYY-MM-DD
    section 规划
    需求分析 :done,    des1, 2025-09-01, 3d
    section 开发
    功能实现 :active,  des2, 2025-09-04, 5d

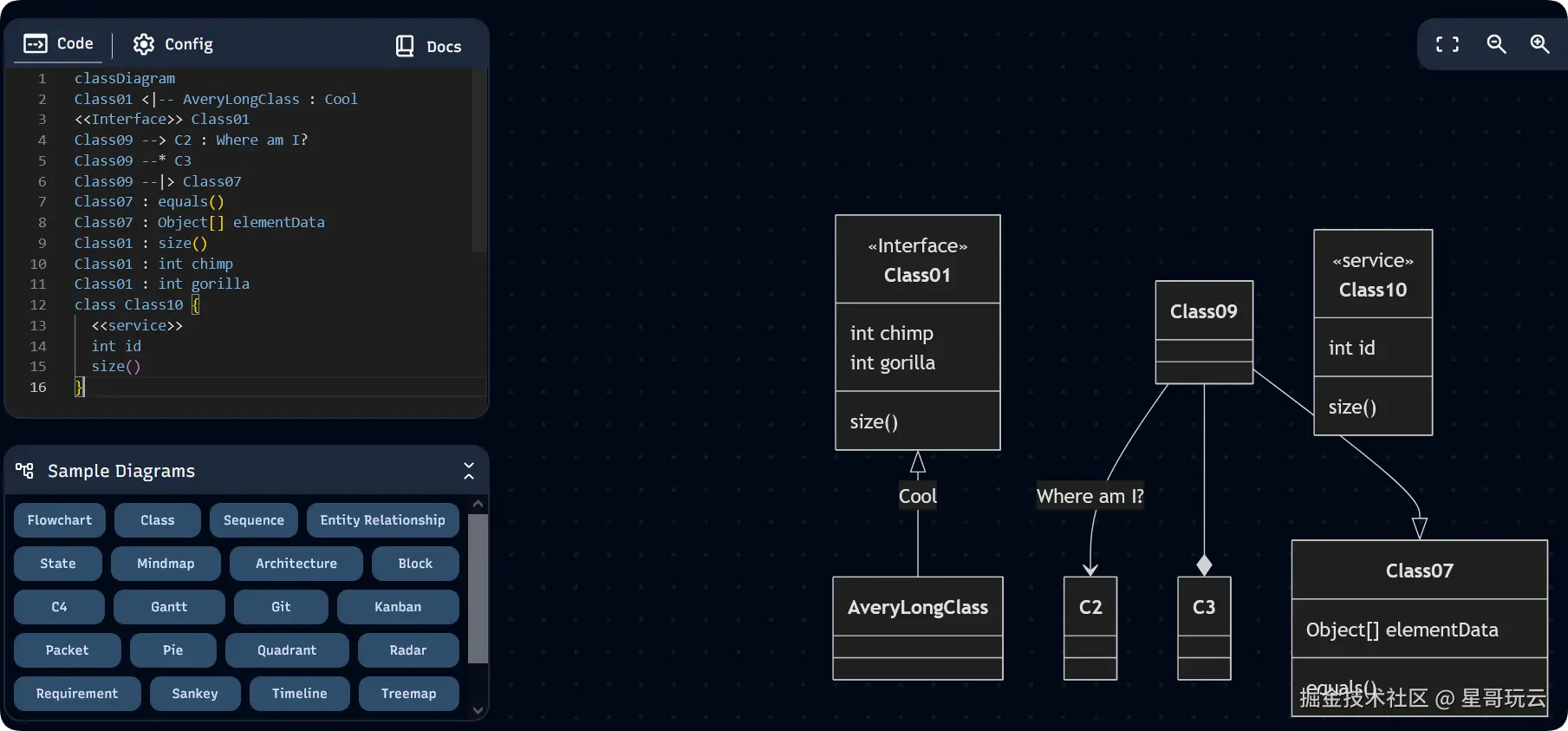

4.类图

sql 复制代码



  classDiagram
Class01 <|-- AveryLongClass : Cool
<<Interface>> Class01
Class09 --> C2 : Where am I?
Class09 --* C3
Class09 --|> Class07
Class07 : equals()
Class07 : Object[] elementData
Class01 : size()
Class01 : int chimp
Class01 : int gorilla
class Class10 {
  <<service>>
  int id
  size()
}
null

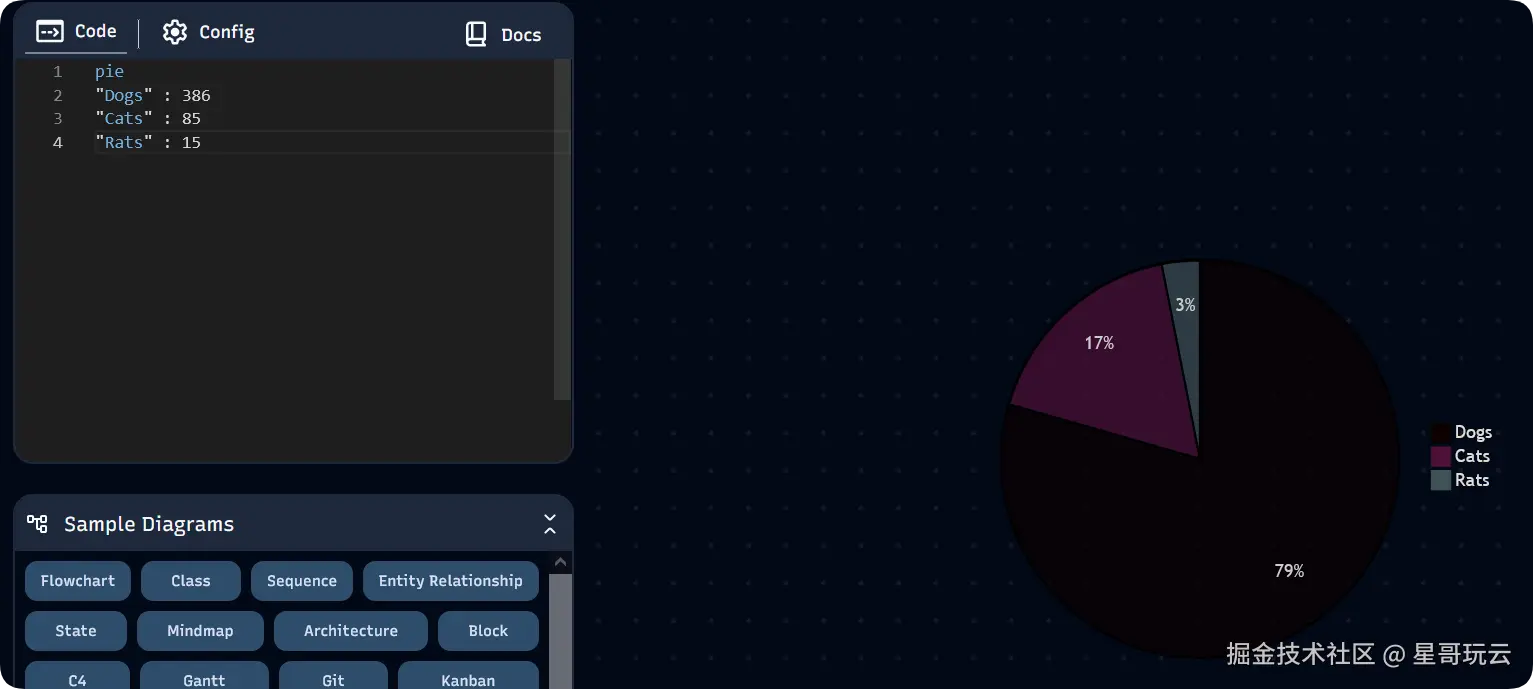

5.饼图

json 复制代码



  pie
"Dogs" : 386
"Cats" : 85
"Rats" : 15
null

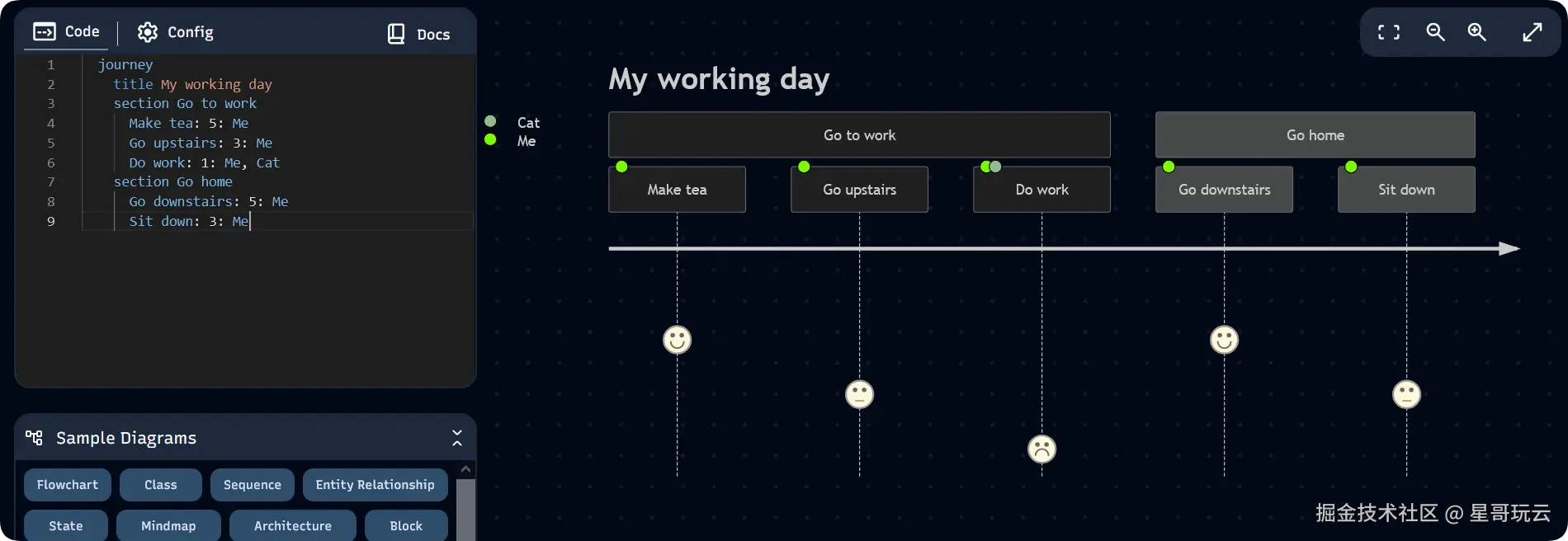

6.用户体验旅程图

vbnet 复制代码



    journey
    title My working day
    section Go to work
      Make tea: 5: Me
      Go upstairs: 3: Me
      Do work: 1: Me, Cat
    section Go home
      Go downstairs: 5: Me
      Sit down: 3: Me
null



🌟 总结

如果你厌倦了反复拖拽绘图、截图、更新文档的繁琐流程,Mermaid 绝对值得一试。 它不仅能让你的技术文档更直观、更专业,还能与代码版本管理无缝结合,让图表真正成为活文档。

arduino 复制代码



  开源地址:https://github.com/mermaid-js/mermaid

简体中文Readme:https://github.com/mermaid-js/mermaid/blob/develop/README.zh-CN.md

在线编辑器:https://mermaid.live

星哥建议从今天起,把你的架构图、流程图都用 Mermaid 管起来,省时、省心、还很酷。

写文不易,如果你都看到了这里,请点个赞和在看,分享给更多的朋友;也别忘了关注星哥玩云!这里有满满的干货分享,还有轻松有趣的技术交流~点个赞、分享给身边的小伙伴,一起成长,一起玩转技术世界吧! 😊
