电路板基础元件认识

基本的办法就是 丝印和外观结合来判断

  1. 电阻( Resistor)

    丝印一般以R开头,贴片电阻通常顶端黑色,两边白银色。左右观察电路板,可以看到颜色改变。(顶部黑色-->侧面白色 )

    1.1 类似的还有RP(Resistor Pack)开头的排阻,几个电阻封装在一起。

  2. 电容(Capacitance)

    从单词capacity也知道,电容有容纳电力的能力,类比电池。

    丝印以C开头;容量不同,颜色有不同深浅。

  3. 二极管(Diode tube)

    只允许电流单向流动。(反向可以认为电阻无穷大?应该有个击穿电压)

    丝印以D开头;外观上有区分正负极的条纹。(不是标注正负级,而是上面有条纹。

    3.1 稳压二极管 ZD开头

  4. 三极管(Transistor)

    主要用来放大电流。

    注意:丝印Q开头,不妨联想(quantity)吧;外观上有三个引脚

  5. 电感(Inductance)

    对比电容,它存储的是磁。毕竟磁电互相转化很容易。

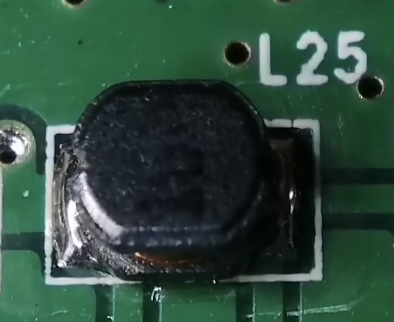

    注意:丝印以L开头;外观通体深黑。

  6. 芯片(Chip)(Unit)

    丝印以U开头, 通过型号可以查询其具体功能。

  7. 晶振

    加工过的二氧化硅,通过压电效应(交流电)+振荡+放大回路,物理上不停振动,来引起电路周期性变化,来为整个电路板提供最小执行时间的尺度。类比 秒对于人类的意义。

    丝印以Y开头;通体银色

  8. 连接器(跳线) Jumper

    丝印以J开头,作用如字面意义。

  9. 端口(Port) ,比如GPIO

  10. 数模转换器 (Digital to Analog)

    将数字信号,转为模拟信号(高低电平变成连续周期电平,通常是三角函数)

    丝印以 DA开头

  11. 数字电压 (Digital Voltage)
