我们先来看第一小段:

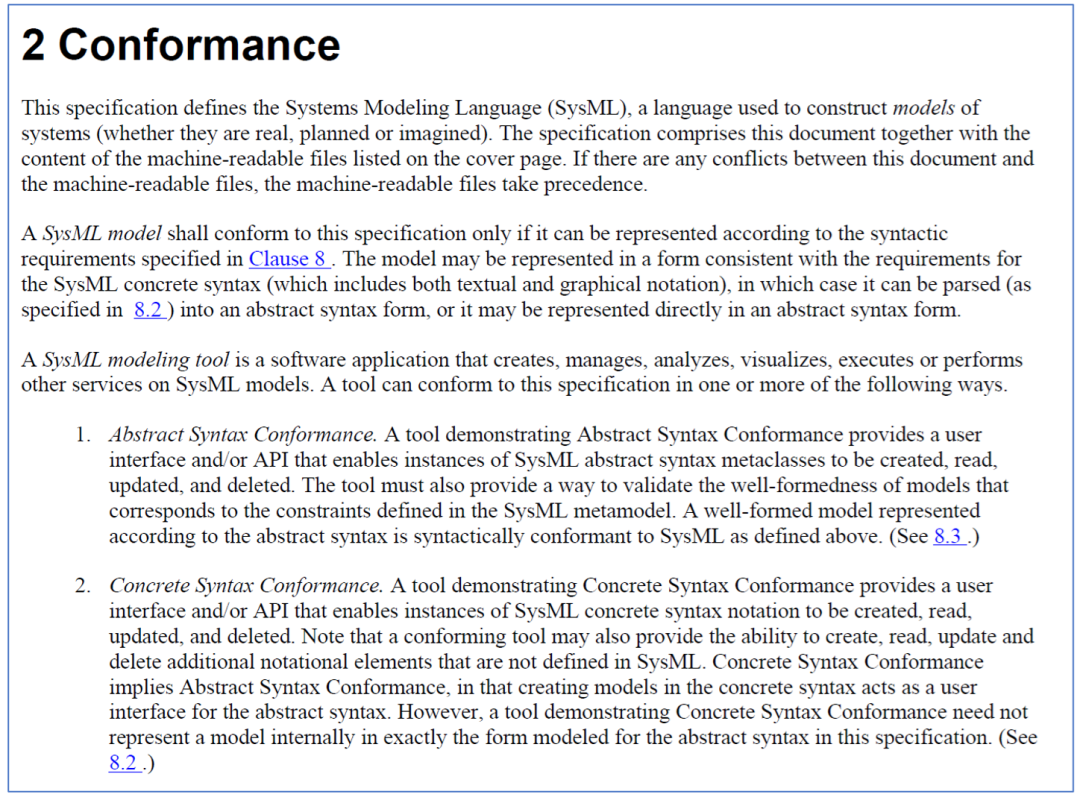

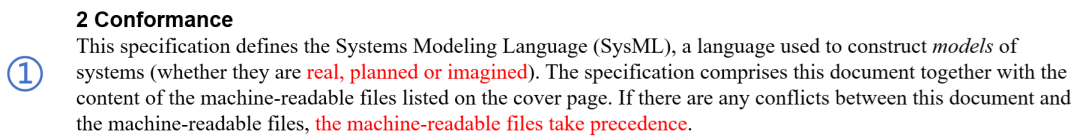

Conformance:合规

这里说到,系统可能是real(真实的)、planned(计划的)或imagined(想象的)。

这是从生命周期的维度来观察系统的状态,适用于所有系统。还可以从系统核心域的维度来观察系统的状态,例如,洗碗机(系统)有Washing、Rinsing和Drying等状态。

至于planned和imagined有什么区别,规范在后文也没有进一步解释。可能是一个已经有一些文案,一个还在大脑中吧?要不就是染上了类似领域驱动设计伪创新中的砌词毛病:业务用户领域需求。

关键是,不管在大脑中还是形成文案,内容不是从天上掉下来的,都需要通过建模的思维来推导。

the machine-readable files take precedence:(发生冲突时)以机器可读的文件为准。为什么这样,接下来它就给出了解释。

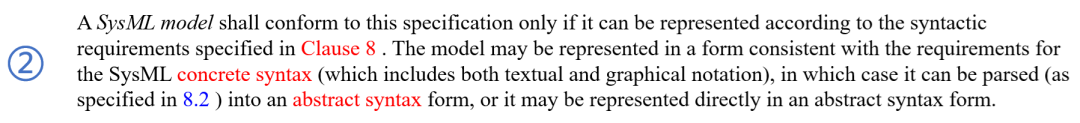

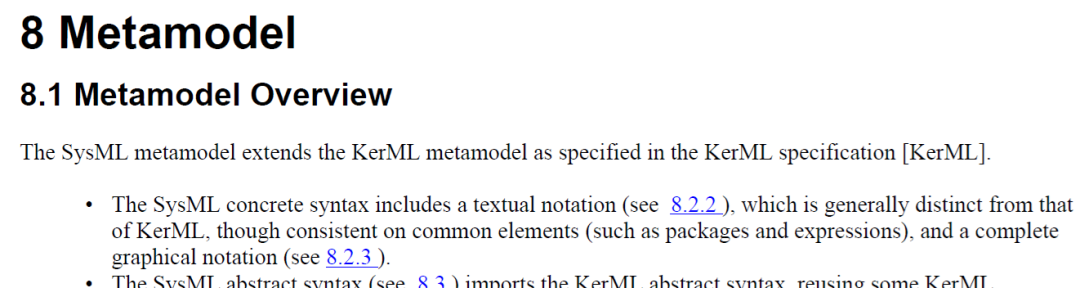

一个合规的SysML模型应该符合Clause 8,也就是元模型:

然后说到两个语法:

Concrete Syntax:具体语法。

就是面向建模人员的接口,包括文本的、图形的,也可以有更多,例如为残障人士提供的接口。

Abstract Syntax:抽象语法。

用元模型上面的概念来表达。

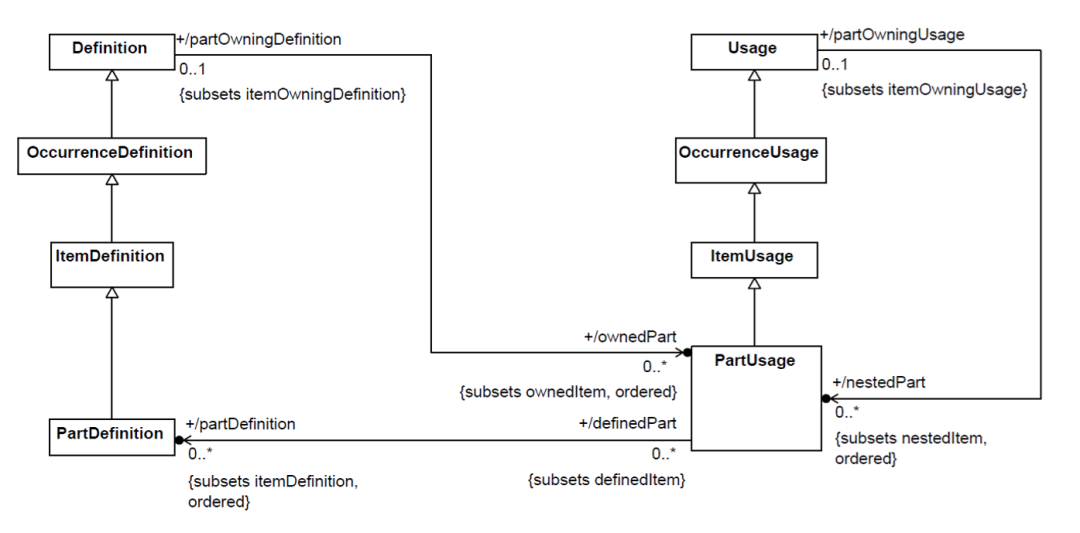

例如,Part相关的元模型是这样的:

(1)一段具体语法的SysML文本像这样:

part def Vehicle {

part engine : Engine;

attribute mass : Real;

port powerOutput : PowerPort;

}

part def Engine {

attribute power : Real;

}

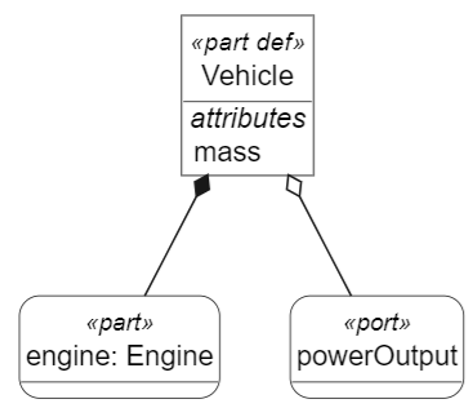

(2)对应图形像这样:

这两个都是面对建模人员的更简洁的表达方式,类似于编程语言里的"语法糖":

public string Name { get; set; }

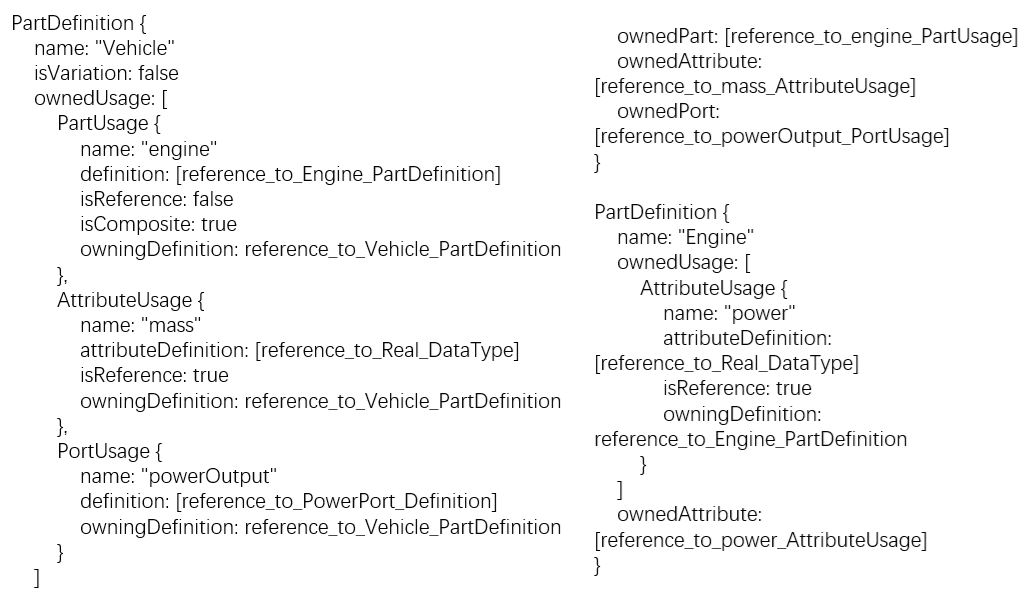

(3)抽象语法的表达可能是这样的:

用的是元模型里的PartDefinition、PartUsage等概念来表达。

之前的UML以及XMI有(2)(3)部分,没有规定(1)的部分,后来由PlantUML等弥补,但没有统一的标准。SysML现在把这个给补上了。

关于前面的表示跟后面的模型的区别

我写过有一篇有意思的:

UMLChina的Logo是不是不对劲>>https://mp.weixin.qq.com/s?__biz=MjM5NDI4MDE4MQ==&mid=2651054098&idx=1&sn=41dda73cb8e5b09c3d4b001bb5ad11f6&scene=21#wechat_redirect
