华为VXLAN小实验:静态方式手工建立隧道

正文共:2373 字 12 图,预估阅读时间:5 分钟

前段时间刚部署好了eNSP(华为模拟器eNSP安装初体验),紧接着又看了VXLAN的文档(VXLAN:RFC7349-VXLAN基于三层网络实现二层虚拟化的框架),现在我们大概已经知道VXLAN隧道的建立方式分为手工创建和自动创建,放在华为设备上,配置方式可以分为静态方式和EVPN的方式。那今天就来敲一个静态方式手工建立VXLAN隧道的小实验。

实验环境

Windows7旗舰版(Xeon E5 v3@2.5GHz x16核心,32G内存)

eNSP(V100R003C00SPC100)

CE12800(V200R005C10SPC607B607)

组网需求

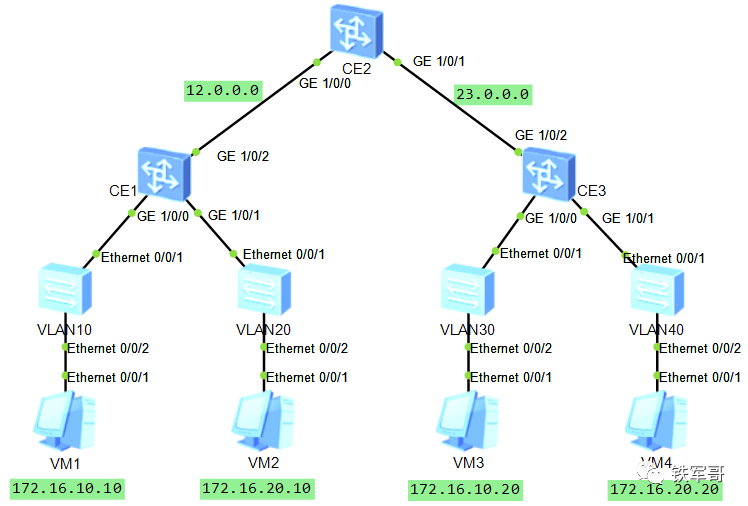

某公司有两个数据中心机房,A机房的服务器VM1属于VLAN 10,服务器VM2属于VLAN 20;B机房的服务器VM3属于VLAN 30,服务器VM4属于VLAN 40。服务器地址如图所示。现需要通过VXLAN网关实现不同数据中心服务器VM的互通。

配置思路

采用如下思路配置不同网段用户通过VXLAN三层网关通信:

1、分别在CE1、CE2和CE3上配置路由协议,保证网络三层互通。

2、分别在CE1和CE3上配置业务接入点实现区分业务流量。

3、分别在CE1、CE2和CE3上配置VXLAN隧道转发业务流量。

4、在CE2上配置VXLAN三层网关,实现不同网段用户通过VXLAN三层网关互通。

配置注意事项

1、物理设备支持情况不清楚,但是在eNSP模拟器中,CE6800交换机不支持对接口创建二层子接口 ,命令interface GE1/0/1.1 mode l2,也就是不支持后面的mode参数配置,为方便后续实验需求,不再使用CE6800设备。

2、手册提示:对于CE12800,除了操作步骤中的配置之外,需要在系统视图下执行assign forward nvo3 service extend enable命令,使能NVO3业务扩展功能 。执行assign forward nvo3 f-linecard compatibility enable命令,用来防止在单板处于非增强模式时VXLAN流量不通

设备默认情况下,NVO3的业务扩展功能未使能。此时在设备上部署NVO3业务后,若再叠加其他需要使用ACL的业务(如MQC、简化ACL、流量监管、BD流量统计、DHCP等),会较大概率出现叠加失败的情况。

在单板的互通模式为非增强模式时,如果VXLAN流量跨板转发,有可能出现VXLAN流量不通的问题。

但是,虚拟设备不支持此命令

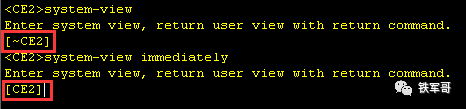

3、和华三设备不同,华三设备是配置即下发,华为设备命令行默认是两阶段生效模式,即敲完命令之后需要使用commit命令来提交配置。当然,也可以在进入系统视图时使用system-view immediately,进入立即生效模式。两种模式显示上是由差异的,两阶段生效模式前面会带有~或者*标识。

4、和华三设备不同,华为设备切换接口二三层模式命令为portswitch,开启此命令为使能交换模式,关闭此命令为路由模式,命令:undo portswitch

5、高端设备,接口默认状态为shutdown,需要使用命令undo shutdown开启端口,然后才能使用。

配置步骤

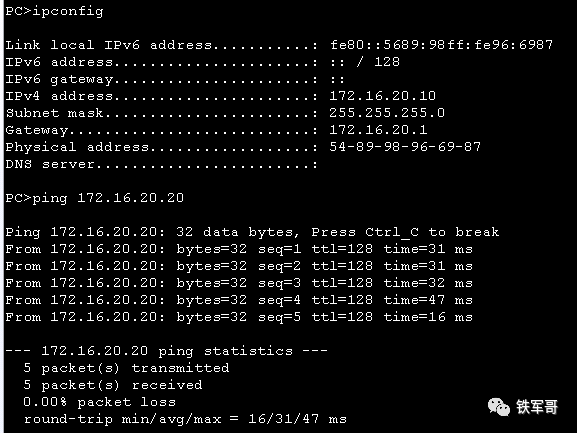

搭好环境之后,先测试互通状态。此时所有交换机均作为二层交换机使用。VM2访问VM4,测试可以互访:

好像哪里不对,应该4台主机都在不同的VLAN,原来是接入交换机忘配置了。

1、配置路由互通

简单操作,直接贴配置。

CE1:

apache 复制代码
#interface GE1/0/0undo shutdown#interface GE1/0/1undo shutdown#interface GE1/0/2undo portswitchundo shutdownip address 12.1.1.1 255.255.255.0#interface LoopBack1ip address 1.1.1.1 255.255.255.255#ospf 1 router-id 1.1.1.1area 0.0.0.0network 1.1.1.1 0.0.0.0network 12.1.1.0 0.0.0.255

CE2:

apache 复制代码
#interface GE1/0/0undo portswitchundo shutdownip address 12.1.1.2 255.255.255.0#interface GE1/0/1undo portswitchundo shutdownip address 23.1.1.2 255.255.255.0#interface LoopBack1ip address 2.2.2.2 255.255.255.255#ospf 1 router-id 2.2.2.2area 0.0.0.0network 2.2.2.2 0.0.0.0network 12.1.1.0 0.0.0.255network 23.1.1.0 0.0.0.255

CE3:

apache 复制代码
#interface GE1/0/1undo shutdown#interface GE1/0/2undo portswitchundo shutdownip address 23.1.1.3 255.255.255.0#interface LoopBack1ip address 3.3.3.3 255.255.255.255#ospf 1 router-id 3.3.3.3area 0.0.0.0network 3.3.3.3 0.0.0.0network 23.1.1.0 0.0.0.255

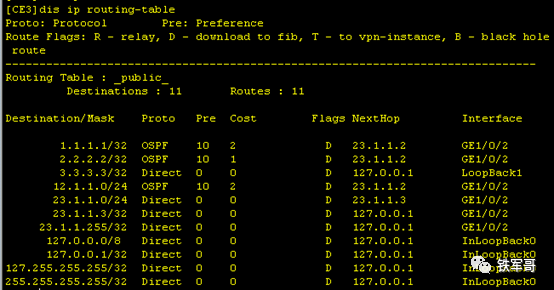

确认路由表。

2、配置业务接入点

在VXLAN网络中,有一个类似于传统网络中VLAN的概念,叫做Bridge-Domain ,简称BD。还有一个叫做**"二层子接口"的逻辑接口**,二层子接口主要做两件事:一是根据配置来检查哪些报文需要进入VXLAN隧道;二是判断对检查通过的报文做怎样的处理。

配置业务接入点就是**"确定报文属于哪个BD"**,只要将二层子接口加入指定的BD,然后根据二层子接口上的配置,设备就可以确定报文属于哪个BD了。

因为CE2不直接连接服务器,所以只需要在CE1和CE3进行配置即可。

CE1:

apache 复制代码
#bridge-domain 10#bridge-domain 20#interface GE1/0/0.1 mode l2encapsulation dot1q vid 10bridge-domain 10#interface GE1/0/1.1 mode l2encapsulation dot1q vid 20bridge-domain 20

CE3:

apache 复制代码
#bridge-domain 10#bridge-domain 20#interface GE1/0/0.1 mode l2encapsulation dot1q vid 30bridge-domain 10#interface GE1/0/1.1 mode l2encapsulation dot1q vid 40bridge-domain 20

3、配置VXLAN隧道

需要手动指定VXLAN隧道的源IP为本端VTEP的IP、目的IP为对端VTEP的IP,也就是人为地在本端VTEP和对端VTEP之间建立静态VXLAN隧道 。在CE12800设备上,需要配置在NVE( Network Virtualization Edge)接口下。

三台设备配置基本相同,配置不同的源目地址,建立全互联的VXLAN隧道。

CE1:

apache 复制代码
#bridge-domain 10vxlan vni 5010#bridge-domain 20vxlan vni 5020#interface Nve1source 1.1.1.1vni 5010 head-end peer-list 2.2.2.2vni 5010 head-end peer-list 3.3.3.3vni 5020 head-end peer-list 2.2.2.2vni 5020 head-end peer-list 3.3.3.3

CE2:

apache 复制代码
#bridge-domain 10vxlan vni 5010#bridge-domain 20vxlan vni 5020#interface Nve1source 2.2.2.2vni 5010 head-end peer-list 1.1.1.1vni 5010 head-end peer-list 3.3.3.3vni 5020 head-end peer-list 1.1.1.1vni 5020 head-end peer-list 3.3.3.3

CE3:

apache 复制代码
#bridge-domain 10vxlan vni 5010#bridge-domain 20vxlan vni 5020#interface Nve1source 3.3.3.3vni 5010 head-end peer-list 1.1.1.1vni 5010 head-end peer-list 2.2.2.2vni 5020 head-end peer-list 1.1.1.1vni 5020 head-end peer-list 2.2.2.2

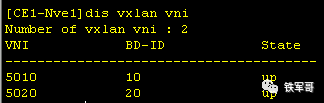

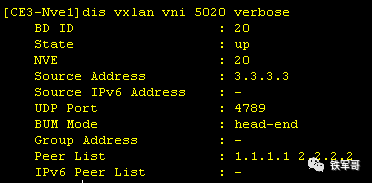

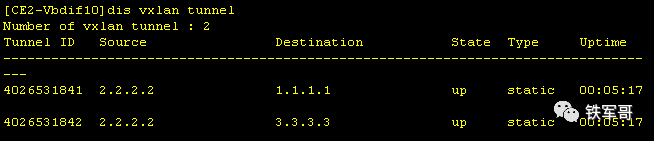

4、在CE2上配置VXLAN三层网关

就是配置两个BD虚接口,配置和VLAN虚接口很像。

nginx 复制代码
#interface Vbdif10ip address 172.16.10.1 255.255.255.0#interface Vbdif20ip address 172.16.20.1 255.255.255.0

实验结果

结果很惨淡,感觉像是模拟器的问题,时通时不通的,多难受啊!

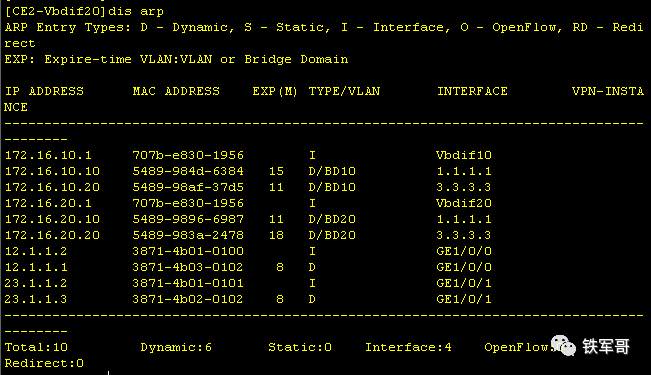

在CE2设备上,所有的ARP都已经学习到了,但是ping不通!

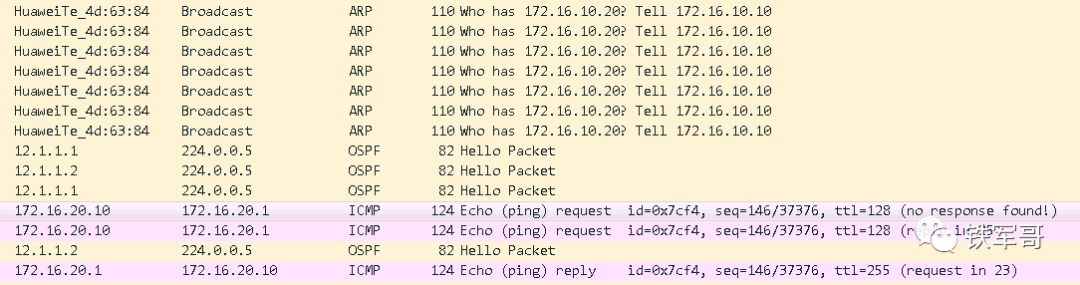

抓包也是,感觉模拟器傻乎乎的,还找别人要ARP,他自己本地就有啊。愁死人了!

算了,不挣扎了。重启半天也没有明显改善,没什么效果的一个实验。一起看一眼VXLAN的报文吧。

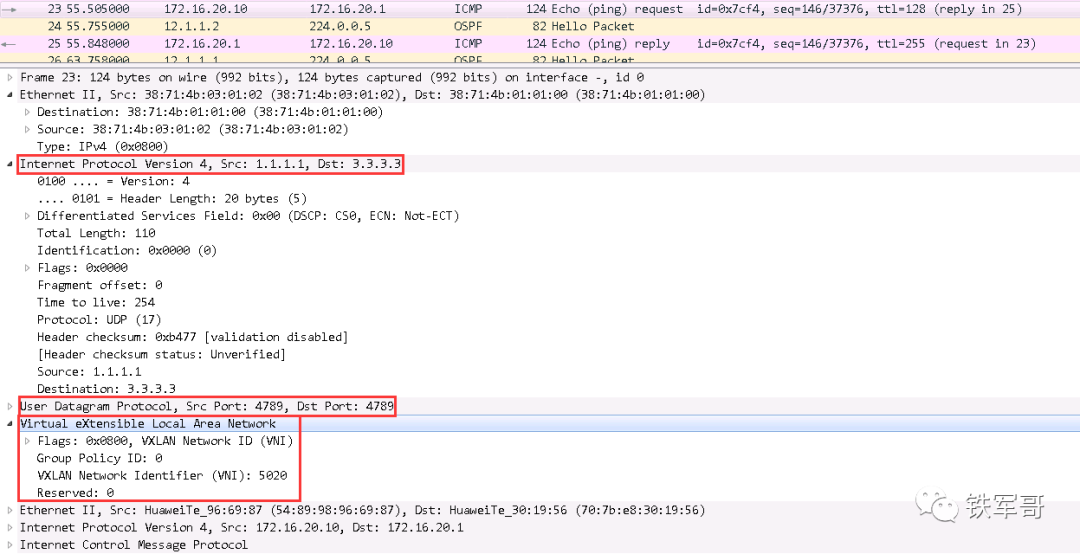

外层是VTEP的IP地址封装 ,报文里面有标识VXLAN流量的UDP4789端口 ,再内层能看到VNI编号为5020
