LabVIEW的XY Graph掩码创建

LabVIEW 中为 XY Graph 创建掩码的示例。通过操作边界点等，可实现对 XY 数据的掩码生成与展示，在数据可视化与分析场景中，更精准把控数据范围。

掩码（Mask）在 LabVIEW 的 XY Graph 场景下，是用于界定 XY 数据范围的边界设定，可直观展示数据是否在指定边界内，辅助数据有效性等分析。

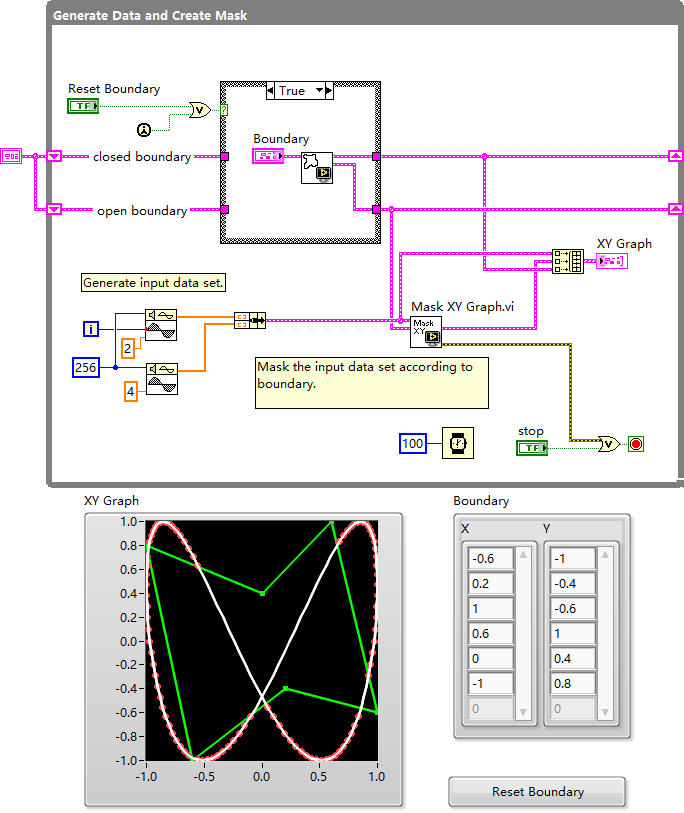

功能：生成输入数据集，并依据设定的边界（closed boundary、open boundary）创建掩码，同时处理边界重置逻辑（首次运行或点击 "Reset Boundary" 时重置），将处理后的数据传递给 Mask XY Graph.vi 用于绘图展示。
使用场合：需要为 XY 数据生成掩码并可视化呈现，且涉及边界动态调整的场景，如实验数据范围监控、仿真数据合规性校验等。
特点：集成数据生成、边界逻辑与掩码创建，流程化处理，方便快速搭建相关应用；支持边界重置，增强交互性与灵活性。
使用注意事项：确保输入数据生成的参数设置合理，以匹配预期的数据范围；边界数据的格式与传递需准确，避免因数据类型或结构问题导致错误。
与类似功能对比：与单纯的 XY 数据绘图 VI 相比，额外具备掩码生成与边界交互能力，更侧重于数据范围的可视化分析；而普通绘图 VI 仅专注于数据本身的展示。
实际应用案例：在振动测试中，生成模拟的振动信号数据（如该 VI 中生成的类波形数据），设定振动幅值的安全边界（即掩码边界），通过此 VI 生成掩码后，可直观查看振动数据是否超出安全范围，辅助判断设备运行状态。

功能：接收生成的输入数据集与边界数据，在 XY Graph 上绘制数据曲线，并以掩码形式展示数据相对于边界的范围情况。
使用场合：需要将 XY 数据与设定的掩码边界在同一图表中可视化展示，便于直观分析数据分布与边界关系的场景，如信号质量评估、数据合规性检查等。
特点：专注于 XY 数据与掩码的绘图展示，能清晰呈现数据与边界的位置关系；界面交互友好，便于观察分析。
使用注意事项：输入的数据格式需与 VI 要求匹配，确保数据能正确解析并绘图；若数据量过大，需注意绘图性能，避免界面卡顿。
与类似功能对比：和 LabVIEW 中普通的 XY Graph 绘图 VI 相比，专门针对掩码场景优化展示效果，突出数据与边界的对比；普通绘图 VI 无掩码相关的针对性展示逻辑。
实际应用案例：在传感器数据采集与分析中，采集到的传感器数据（XY 形式）通过此 VI 结合预设的正常范围边界（掩码）绘图，可快速直观判断传感器数据是否在正常范围内，及时发现异常。
