在现代工业生产、设备监测等场景中，实时测控系统是保障流程稳定、数据准确的关键。LabVIEW 实时测控系统凭借其易用性和可靠性，在工业领域应用广泛，能满足各类实时数据采集、分析与控制需求。
实时测控系统关键技术要求
实时测控系统需满足三个核心要求：实时性、稳定性、准确性。
- 实时性：LabVIEW 通过高效执行引擎和多线程编程，确保数据采集、处理及控制指令下发的延迟控制在毫秒级甚至微秒级，符合工业实时控制需求。
- 稳定性：系统内置严格的错误处理机制，当程序出现数据异常、硬件连接故障等问题时，能及时报错并触发备用流程，避免系统崩溃。
- 准确性：借助精确的数值计算模块，减少数据转换、运算过程中的误差，保证采集数据和控制指令的精度，满足工业生产对数据准确性的要求。
硬件选型与架构搭建
（一）核心控制器
核心控制器分为上位机和下位机：
- 上位机常用研华工业计算机或普通高性能计算机，需满足多任务运行需求，配置至少 i5 处理器、8GB 内存、512GB 固态硬盘，主要用于程序运行、数据存储与界面显示。
- 下位机多选用 NI 实时控制器，如 cRIO 系列，具备抗干扰能力强、运行稳定的特点，适合工业现场恶劣环境，负责实时执行控制算法和数据预处理。
（二）数据采集与控制模块
根据测控需求选择不同模块：
- 模拟量模块：常用 NI 多功能 I/O 卡（如 NI-6251），支持模拟量输入（AI）和输出（AO），AI 分辨率最高 16 位，采样率可达 1.25MS/s，适用于电压、电流等模拟信号采集与控制。
- 开关量模块：采用 NI 数字 I/O 卡（如 NI-6501），支持多路开关量输入输出，可用于监测设备启停状态、控制继电器等。
- 运动控制模块：使用 NI FPGA 模块（如 NI-9505），能实现高精度电机位置、速度控制，满足自动化生产线等场景的运动控制需求。
（三）网络通信组件
工业现场常用华为千兆工业交换机（如 S1700 系列），构建工业以太网。该交换机具备抗电磁干扰、稳定传输的特点，能实现上位机、下位机及各模块间的数据交互，保障数据传输速率和实时性，避免因通信中断导致系统故障。
软件架构与功能实现
（一）软件分层架构

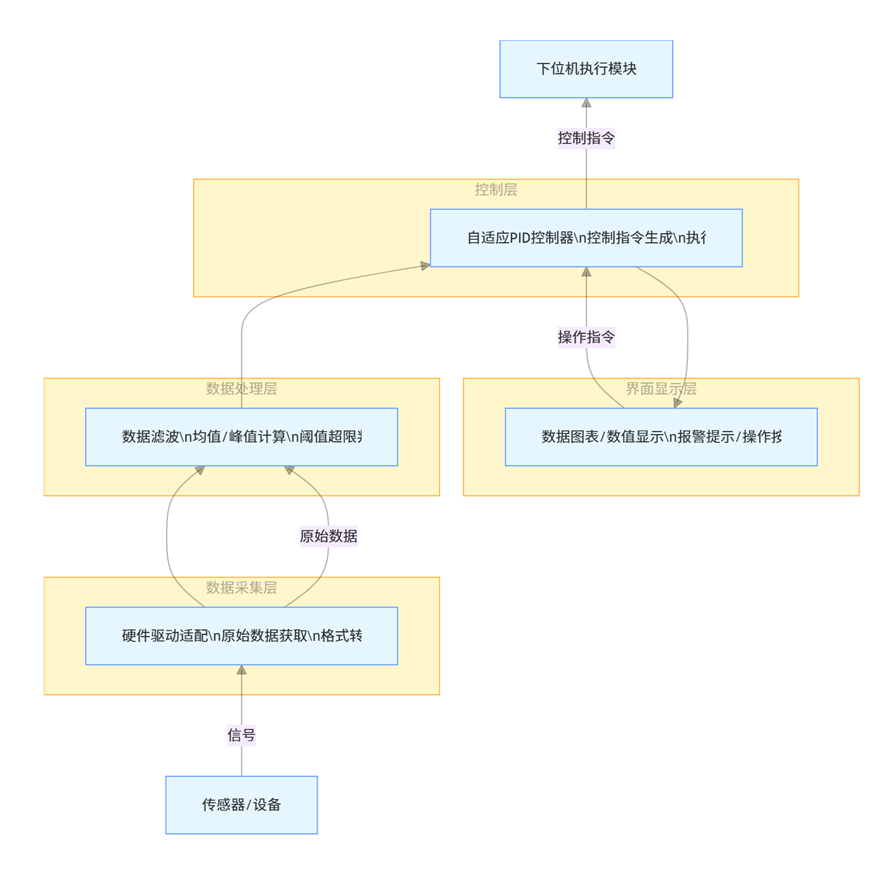

软件采用分层设计，分为数据采集层、数据处理层、控制层和界面显示层：
- 数据采集层：负责从硬件模块获取原始数据，进行初步滤波和格式转换。
- 数据处理层：对采集到的数据进行分析，如计算平均值、峰值，判断是否超出阈值。
- 控制层：根据数据处理结果，生成控制指令，下发至执行机构。
- 界面显示层：将采集数据、处理结果及设备状态以图表、数值形式展示，方便工程师监控。
各层独立运行又相互协作，便于后期维护和功能扩展，当某一层需要修改时，无需调整其他层代码。
（二）关键功能实现细节
- 多任务调度机制：采用平台级和用户级两级调度。平台级调度由 LabVIEW 系统自动分配资源，用户级调度可手动设置任务优先级，如将控制任务设为高优先级，数据存储任务设为低优先级。同时，利用定时循环模块实现固定周期任务（如 100ms 采集一次数据），通过事件结构处理非固定周期任务（如用户点击按钮），确保多任务有序执行。
- 实时控制算法：基于 LabVIEW 数学函数库，开发自适应 PID 控制器，可根据现场数据自动调整比例、积分、微分参数，提升控制精度。对于数据噪声较大的场景，利用 FPGA 模块实现硬件加速数字滤波算法，如均值滤波、卡尔曼滤波，减少噪声对控制效果的影响。
- 网络通信优化：根据数据类型选择通信协议，对实时性要求高的数据（如控制指令）采用 UDP 协议传输，对可靠性要求高的数据（如历史数据）采用 TCP/IP 协议传输。同时，搭建 DataSocket 服务器，实现多客户端（如现场监控端、远程管理端）的数据订阅，方便多部门共享数据。
