学习峰岹MOTORSIM（Day6）——电机铁心为何必须叠压？

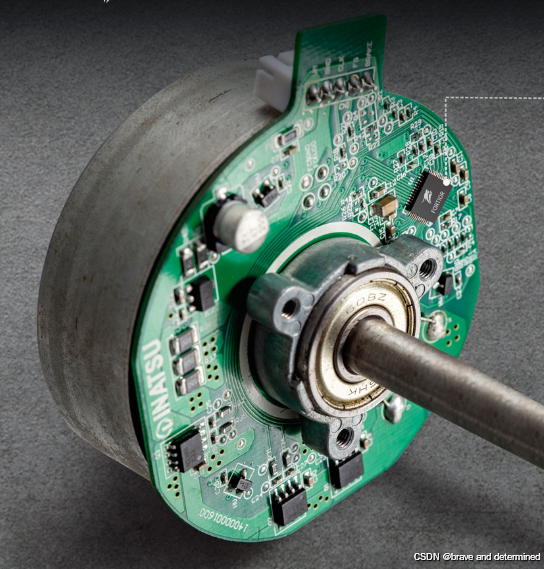

电机的本质是实现电能与机械能相互转换的电磁装置。其核心部件------铁心，作为磁通流通的主要路径和电磁能量转换的"主战场"，其性能直接决定了电机的效率、温升、功率密度、振动噪声等关键指标。在电机发展的百年历程中，工程师们发现，"冲片叠压"是平衡性能、成本和制造工艺，以最大化电机效率的最佳解决方案。 直接灌注成一个整体的铁心，虽然在结构上看似简单，但在电磁性能上却存在致命的缺陷。

第一部分：核心原因------对抗铁心中的"隐形杀手"：涡流损耗

要理解叠压的必要性，首先必须认识电机铁心中最主要的能量损失形式之一：涡流损耗。

1.1 涡流损耗的物理本质

根据法拉第电磁感应定律，当穿过导体的磁通发生变化时，会在导体中产生感应电动势。如果这个导体形成闭合回路，就会产生感应电流。在电机铁心中，情况如下：

交变磁场：电机运行在交流电状态下，铁心中的磁场是高速、周期性变化的（对于异步电机，频率为电源频率；对于永磁同步电机，频率与转速相关）。
铁心本身是导体：构成铁心的硅钢材料，虽然电阻率比铜、铝高，但它仍然是导体。
形成闭合回路：如果把铁心做成一个实心的整体，那么它本身就构成了一个巨大的、截面面积非常大的导体。

于是，交变的磁通穿过这个实心铁心，就会在其中感应出环绕磁力线旋转的、呈涡旋状的电流，即涡流。这些涡流在铁心内部流动，由于铁心材料本身存在电阻，根据焦耳定律（P = I²R），就会产生热量，造成能量损失，这就是涡流损耗。

1.2 涡流损耗的巨大危害

涡流损耗的危害是多重且严重的：

效率急剧下降：大量的电能被无谓地转化为热能，导致电机效率降低。对于一个实心铁心的电机，其效率可能低到无法接受的程度。
温升失控：产生的热量积聚在铁心内部，由于铁心是实心的，热量难以散发，会导致电机温度急剧升高。高温会破坏绕组的绝缘层，引发短路，最终烧毁电机。
磁性能恶化：过高的温度还会影响铁心材料的磁导率，使其导磁能力下降，进一步恶化电机性能。
能源浪费：在倡导节能环保的今天，如此低效的电机是绝对不可取的。

1.3 叠压工艺如何"斩断"涡流？

冲片叠压技术的精髓，就在于它巧妙地、极大地抑制了涡流损耗。其原理如下：

分割路径，增大电阻：将实心铁心沿垂直于磁通的方向（通常是轴向），切割成无数薄片（冲片）。每一片冲片表面都经过绝缘处理（如涂覆绝缘漆、生成氧化膜等）。然后将这些绝缘的冲片叠压在一起。
涡流被限制在薄片内：由于冲片之间存在绝缘层，涡流无法在相邻冲片之间轻易地横向流动。原本在实心铁心中可以形成的巨大涡流回路，被强制分割、限制在每一个单独的、非常薄的冲片平面内。
电阻的显著提升 ：涡流损耗的功率与材料厚度的平方成正比。也就是说，如果将铁心厚度减半，涡流损耗将降低到原来的四分之一。通过使用0.35mm、0.5mm等规格的硅钢片，可以将涡流损耗降低到实心铁心的千分之一甚至万分之一级别。

一个生动的比喻：想象一条宽阔的河流（大截面导体），水流（电流）可以自由奔腾，能量巨大（损耗大）。现在，我们在这条河里打下无数道紧密排列的绝缘隔板（冲片和绝缘层），将宽阔的河道分割成无数条狭窄的水渠。水流（电流）只能在这些狭窄的水渠中流动，阻力大大增加，流动的强度和总量也就被极大地限制了。

第二部分：为何选择硅钢片？------材料学的精妙选择

仅仅将铁心做薄是不够的，材料本身也至关重要。电机铁心之所以选用硅钢片（也称电工钢），是因为它在以下几个方面经过了精心的优化。

2.1 高磁导率------让磁路"畅通无阻"

磁导率是衡量材料导磁能力的物理量。高磁导率意味着在相同的励磁磁动势下，铁心中能建立起更强的磁场。这可以降低电机的空载电流，提高功率因数，用更小的能量实现更强的磁化。硅钢中添加的硅元素，能净化铁素体，提高其磁导率。

2.2 低铁损------核心诉求

铁损是涡流损耗和磁滞损耗的总和。我们已经在上面详细解释了叠压如何降低涡流损耗。硅钢的另一个关键作用是降低磁滞损耗。

磁滞损耗：铁磁材料在交变磁化过程中，其磁畴（微小的磁化区域）需要不断克服内部摩擦进行翻转，跟随外磁场的变化。这个过程是滞后的，形成的B-H回线所包围的面积，就代表了磁化一周所消耗的能量，即磁滞损耗。
硅的作用：硅的加入，减少了碳等杂质含量，使晶粒变得粗大、均匀，降低了磁畴翻转的阻力，使得磁滞回线变得"瘦小"，从而显著降低了磁滞损耗。

因此，硅钢片是一种低铁损的软磁材料，是制造高效电机铁心的不二之选。

2.3 高电阻率------辅助抑制涡流

硅元素本身能显著提高铁的电阻率。电阻率越高，在相同感应电动势下产生的涡流就越小。标准的电机用硅钢片，其电阻率比普通低碳钢高出数倍，这为从材料层面进一步抑制涡流提供了帮助。

2.4 如果直接灌注？材料属性的矛盾

如果试图用熔融的硅钢水直接浇铸成一个整体的定子铁心，会遇到无法克服的材料学矛盾：

晶粒结构与性能丧失：硅钢优异的磁性能依赖于其特定的晶体结构和晶粒取向（特别是晶粒取向硅钢）。浇铸过程是一个快速冷却的非平衡过程，会形成杂乱无章、细小的晶粒结构，并可能产生成分偏析、内应力等缺陷，导致其高磁导率、低铁损的优良特性完全丧失。得到的将是一块磁性能极差的普通铸铁。
绝缘处理不可能：整体浇铸的铁心，内部是一个连续的金属导体，无法像冲片那样进行表面绝缘处理，涡流损耗将大到无法想象。
机械加工困难：浇铸出的铁心，其槽形、内圆等尺寸精度和表面光洁度极差，需要大量的后续机械加工，成本高昂，且会引入更大的内应力，进一步恶化磁性能。

第三部分：叠压工艺的附加优势------超越电磁性能的考量

除了核心的降损目的，冲片叠压工艺还带来了许多结构和制造上的优势。

3.1 制造工艺性与规模化生产

高精度与一致性：使用高精度的级进模在高速冲床上进行冲压，可以一次性冲出定子的轭部、齿部、槽形、定位孔、扣片槽等所有特征。这保证了成千上万的冲片具有极高的一致性和尺寸精度，为后续的自动化叠压、绕线提供了基础。
高效与低成本：冲压工艺非常适合大规模、自动化生产，效率极高，单件成本可以压得非常低。
灵活性：通过更换模具，可以轻松生产不同规格、不同槽形、不同尺寸的定子铁心，适应多样化的产品需求。

3.2 结构强度与散热

缓解热应力：电机运行时，铁心各部分温度并非完全均匀。如果是实心铁心，热胀冷缩会产生巨大的内应力，可能导致开裂。叠压铁心由许多薄片组成，片与片之间可以有微小的相对位移，能够有效地吸收和缓解这种热应力。
改善散热：冲片之间的绝缘层虽然很薄，但它们与冲片本身共同构成了一个存在大量微观间隙的复合体。这些间隙有利于冷却介质（如空气、油）的渗透和流动，增强了铁心的径向散热能力。而实心铁心热量只能从端面散发，散热路径长，容易形成局部过热。
减轻重量：在满足磁路面积要求的前提下，叠压铁心比一个同等外径的实心铸钢件要轻得多，有利于提高电机的功率密度。

3.3 抑制振动与噪声

交变磁场会对铁心产生磁致伸缩效应（材料磁化时发生的微小尺寸变化）和电磁力，引起振动和噪声。叠压铁心片与片之间的接触面以及绝缘层，可以起到一定的阻尼作用，吸收和消耗一部分振动能量，从而有效降低电机的运行噪声。实心铁心则像一个音叉，更容易产生共鸣和巨大的噪声。

第四部分：直接灌注方案的致命缺陷------一个不可行的假设

现在，让我们系统地总结一下，如果直接将定子铁心灌注成一个整体，将会面临哪些无法解决的难题：

灾难性的损耗与效率：涡流损耗将与铁心厚度的平方成正比，达到无法接受的程度。电机效率可能低于50%，绝大部分输入电能将转化为热能。
无法解决的散热难题：巨大的热量产生于铁心内部，而实心结构导热性差，热量无法及时散发，必然导致电机在短时间内因过热而烧毁。
材料磁性能的彻底丧失：浇铸过程无法获得硅钢片那样优良的晶粒组织和磁特性，其磁导率低，磁滞损耗高，电机需要更大的励磁电流，性能全面劣化。
制造与成本困境：浇铸件尺寸精度差，定子槽形需要全部通过机加工铣出，耗时耗材，成本远高于冲压叠压工艺。
严重的振动与噪声：实心结构缺乏阻尼，磁致伸缩和电磁力将引发强烈的振动和刺耳的噪声。
机械可靠性问题：在交变热应力下，实心铸件容易产生疲劳裂纹，缩短使用寿命。

第五部分：现代工艺的演进与补充

尽管"冲片-绝缘-叠压-扣紧/焊接"是绝对的主流，但技术也在不断发展，出现了一些"整体化"的尝试，但它们并非简单的灌注，而是对传统工艺的补充或应用于特定场景。

铁粉芯：将高纯度铁粉与绝缘介质（如树脂）混合，通过模压成型和烧结，制造出近乎净成形的磁芯。这种结构本身也是由无数绝缘的微小颗粒构成，原理上依然是"分割涡流路径"。它主要用于高频、小功率的磁性元件（如电感），因为其磁导率相对较低，铁损在工频下仍高于优质硅钢片，目前还难以挑战硅钢片在主流电机中的地位。
软磁复合材料：与铁粉芯类似，但在成分和工艺上进行了优化，是未来中高频电机的一个有潜力的发展方向。
嵌件成型：在一些微型电机中，会先将冲片叠压成铁心，然后通过精密注塑将塑料外壳甚至某些结构件直接注塑在铁心上。但这只是结构上的集成，其铁心核心依然是绝缘硅钢片叠压体。

这些技术再次印证了一个核心观点：要获得优良的电磁性能，必须从材料和结构两方面同时入手，确保磁路畅通的同时，最大限度地抑制涡流。

结论

综上所述，电机定子铁心采用硅钢片冲片叠压而成，绝非偶然或仅仅出于制造便利，而是人类在深刻理解了电磁学、材料科学和力学原理后，为追求极致效率、可靠性和经济性而做出的最优工程妥协与智慧结晶。

从电磁学看，它通过"化整为零"的策略，巧妙地利用薄片和绝缘层，将致命的涡流损耗限制在可接受的范围内。
从材料学看，它充分发挥了硅钢片高磁导率、低铁损的先天优势。
从制造与结构看，它实现了高精度、高效率、低成本的大规模生产，并赋予了铁心良好的散热性、抗热应力性和低噪声特性。

而直接灌注的整体铁心方案，在物理原理上就存在根本性的缺陷，它无法解决高损耗、高发热、劣磁性和高噪声等核心矛盾，因此在现代高性能电机中是完全不可行的。"叠压"这一看似简单的工艺，实则是支撑整个现代电力工业和电动化革命的基石技术之一。
