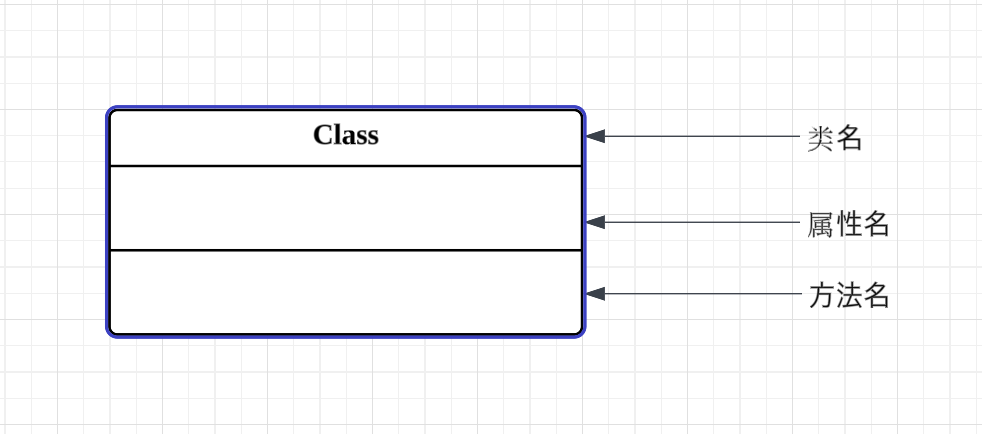

1.类图各部分构成
属性名和方法名前的 -，+，#，~代表其可访问性
1>"-" 代表"private" 表示私有权限，仅允许本类访问，任何其他类或子类都无法访问
2>"+" 代表"pubic" 表示公有权限，允许任意类访问该属性或方法
3>"#" 代表"protected" 意味着属性和方法收到保护，只能由同一个类或子类访问
4>"~" 代表"package/default" 意味着只要在同一个包下，任何类都可以访问
2.类与类之间的关系

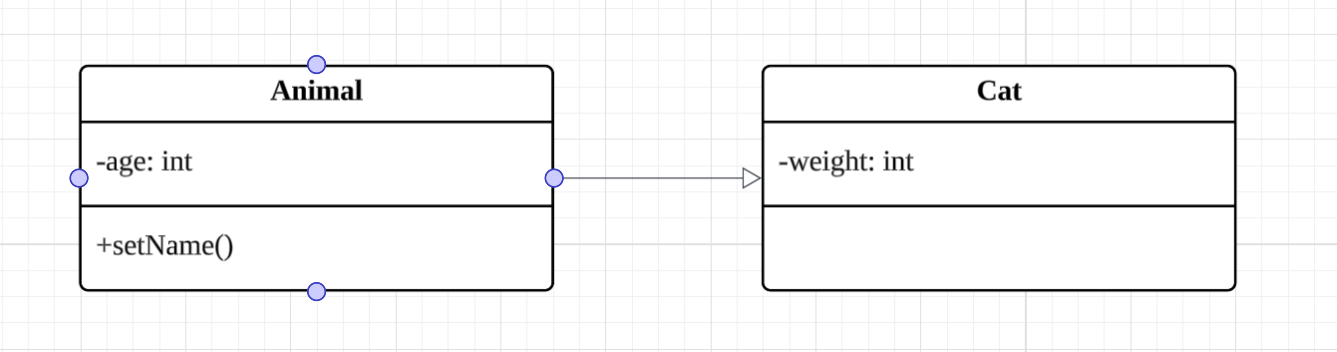

1>继承(泛化)：空心三角，实线。继承父类由"+，#"修饰的属性和方法，同时自己本身可以新增特有的属性和方法
说明：Cat继承了Animal，Cat为子类，Animal即为父类
2>依赖：虚线箭头。 A的属性变化可能影响到B，此时可存在B依赖A的关系
3>关联：实线。
i. 双向关联，无箭头实线
ii.单向关联，有箭头实线

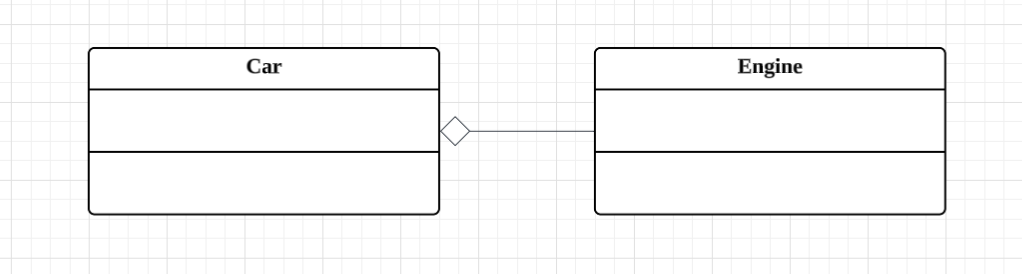

4>聚合: 空心菱形实线。部分聚合为整体，部分可随时离开整体独立出来。
说明：引擎(Engine)聚合为汽车(Car)，但是引擎可单独脱离汽车

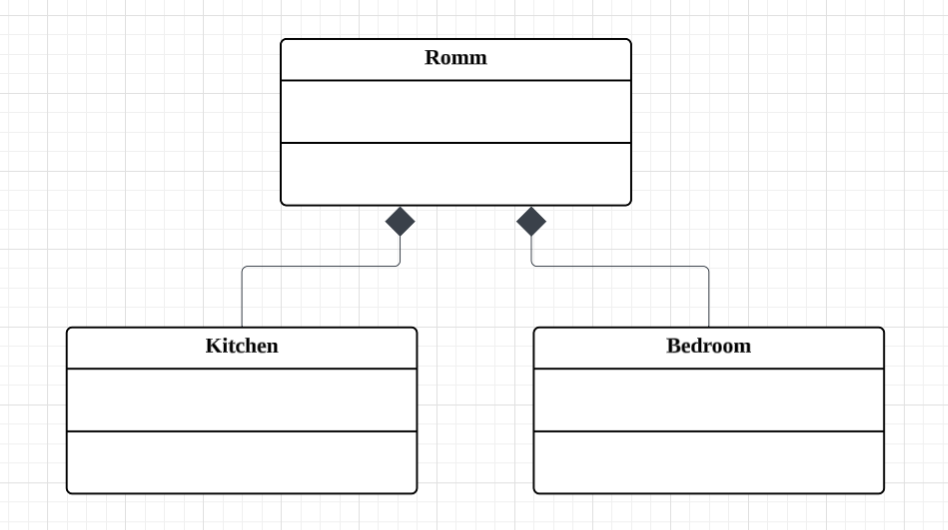

5>组合：实心菱形实线。部分组合为整体，不可脱离整体。
说明：卧室和厨房组合为房间，卧室和厨房不能脱离房间单独存在，并且房屋被拆，卧室和厨房都会将无法存在
6>实现：空心三角虚线指向接口。
3.对比总结
实线 vs 虚线
- 实线：结构性关系（关联、聚合、组合、泛化）
- 虚线：临时性关系（依赖、实现）
箭头含义
- 有箭头：表示方向性（知道的方向）
- 无箭头：表示双向知道
关联的特殊形式
- 聚合：空心菱形，表示"has-a"关系，部分可独立存在
- 组合：实心菱形，表示"contains-a"关系，部分依赖整体
