在铁路既有线移动激光扫描（Mobile Laser Scanning, MLS）项目中，精准度、效率与安全往往难以兼顾。尤其面对大范围测绘任务时，传统技术常受限于数据采集流程复杂、现场作业繁琐等问题，难以满足项目对时效与精度的双重要求。
澳大利亚NorthGroup Consulting公司在某铁路既有线改造项目中，创新性引入Trimble SX12扫描全站仪，不仅成功攻克了120公里铁路既有线的测绘难题，更为铁路MLS项目提供了可复制的技术革新方案。
挑战：
起初，团队接到的任务是对20公里铁路既有线及周边道路进行MLS测绘，为铁路复线设计提供数据支持，关键要求包括：
水平与垂直精度需达到±10毫米；
每250米需设置一个控制点/质量检查点；
最大限度减少对道路、铁路交通的干扰，且严禁进入铁路危险区域作业。
针对这一需求，团队初步制定方案：通过地面控制点（Ground Control Points, GCP）控制道路的MLS数据，再以此为基础控制铁路的MLS数据；危险区域外采用地面激光扫描（Terrestrial Laser Scanning, TLS）对点云重叠不足的区域补充采集。

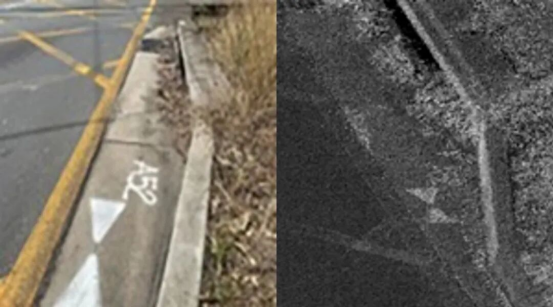

MLS地面控制点用于控制MLS道路采集过程

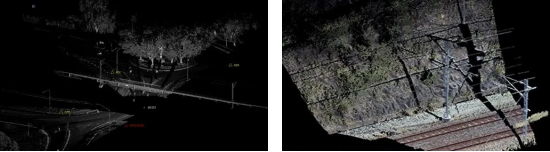

MLS道路与铁路点云之间的图像叠加
然而，项目启动首日，客户突然要求额外增加100公里铁路MLS测绘任务，其中约70公里需要后期配准 。这一突发需求让团队陷入困境，70公里路段需增设约280个控制点，而传统技术根本无法在客户要求的时限内完成，且暴露了诸多弊端：
1.全站仪测量需为MLS点云逐一精准定义控制点，人力成本极高；
2.传统TLS技术耗时耗力，数据冗余，扫描280个站点预计需要两个月的外业时间，再加上内业配准时间，远远超出了工程时限；
3.长距离扫描仪虽支持GNSS RTK与可选扫描区域，但仍需办公室配准，无法实现外业与内业的高效衔接。
解决方案：
结合过往项目经验，团队认为兼具全站仪精度和扫描仪数据采集能力的Trimble SX12，或许是解决这70公里难题的"密钥"。
相比传统技术，SX12的5大核心优势直击项目痛点：
1.设站灵活：能够像常规全站仪一样在已知点设站，也支持后方交会法，适应铁路既有线复杂地形；
2.自定义区域扫描使数据轻量化：聚焦特定区域与特征，避免无关数据捕获，更小更集中的点云提升后处理效率；
3.分辨率可调：可根据任务需求优化数据密度；
4.操作简便：简化扫描流程，无需专业扫描人员即可操作；
5.提高生产力：每天覆盖的站点数量显著增加，数据在外业即可完成配准。
基于SX12的技术优势，团队制定了创新作业流程：
建立基础控制网：利用已布设的坐标标记作为基础控制网络；

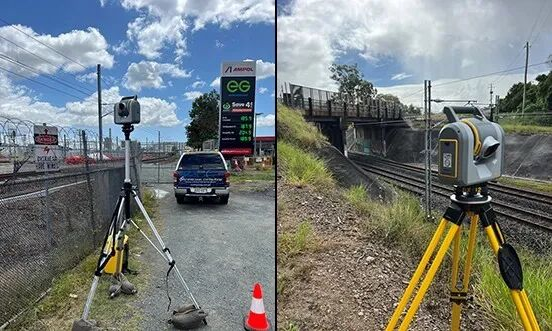

灵活设站：在已知标记点上通过后方交会架设SX12；
自定义区域扫描：针对与MLS点云控制相关的特征区域进行精准扫描，获取海量潜在控制点，为数据验证提供更可靠支撑。

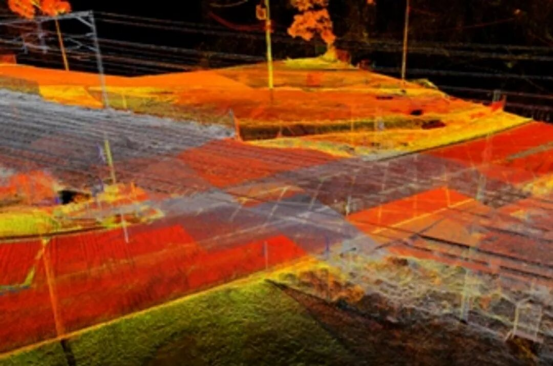

SX12点云示例
此外，Trimble Business Center（TBC）软件也在数据处理中发挥了关键作用。SX12的控制点由GNSS RTK和数字水准仪建立，由TBC对这两类数据集进行精简与预处理。之后再用TBC对SX12扫描数据进行处理与配准，实现外业测量与扫描成果的无缝整合，确保从外业采集到最终交付的全流程数据一致性。
项目成果：
1.70公里铁路既有线后期配准任务
借助SX12，一名测量员每天可完成约30个站点，仅用2周就完成了280个控制点的外业扫描。由于省去了配准流程，办公室数据处理耗时1周。更重要的是，区域扫描生成的特征点云，支持团队对MLS点云进行100米范围内的精细查看，精准识别并修正水平与垂直度偏差，确保数据精度完全符合±10毫米的要求。
2.铁路桥梁底部扫描
项目期间，团队还需对铁路桥梁底部进行扫描，以生成精度达2毫米的IFC模型，用于设计与施工监测。团队在桥梁周围建立了控制网，通过后方交会法布设SX12，并从多个位置进行扫描，避免阴影遮挡导致的数据缺失。配合Trimble Access软件，团队还能现场获取扫描结果，为后续监测提供便利。最终生成的高精度点云成功用于IFC模型构建，满足设计与施工监测的精度需求。

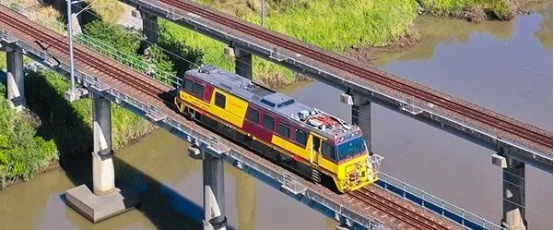

MLS扫描正在进行中

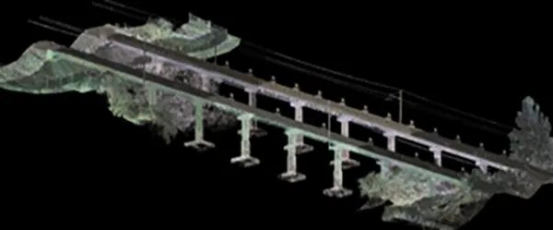

组合MLS（桥梁顶部）和SX12（桥梁底部）

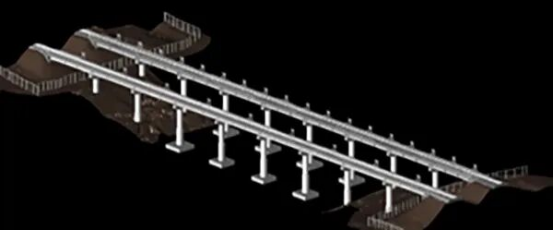

桥梁的IFC模型
结论与启示：
Trimble SX12在本项目中的应用，不仅是NorthGroup团队的一次技术突破，更为铁路既有线测绘行业提供了三大核心启示：
拥抱创新，打破流程惯性：测试并引入Trimble SX12这类新技术，能从根本上改变传统测绘流程，尤其在复杂项目中，创新技术往往是突破时限与精度瓶颈的核心；
挑战 "常识"，适配实际需求："需要扫描就用传统激光扫描仪" 的固有认知并非绝对。在铁路既有线改造这类场景中，Trimble SX12的"全站仪+扫描仪"二合一特性，比传统设备更能适配需求；
区域扫描数据，效率源于精准：将数据采集重点放在相关特征上，既能减少外业作业时间，又能降低办公室处理压力，是提升全流程效率的关键。
