一、创建空白工程

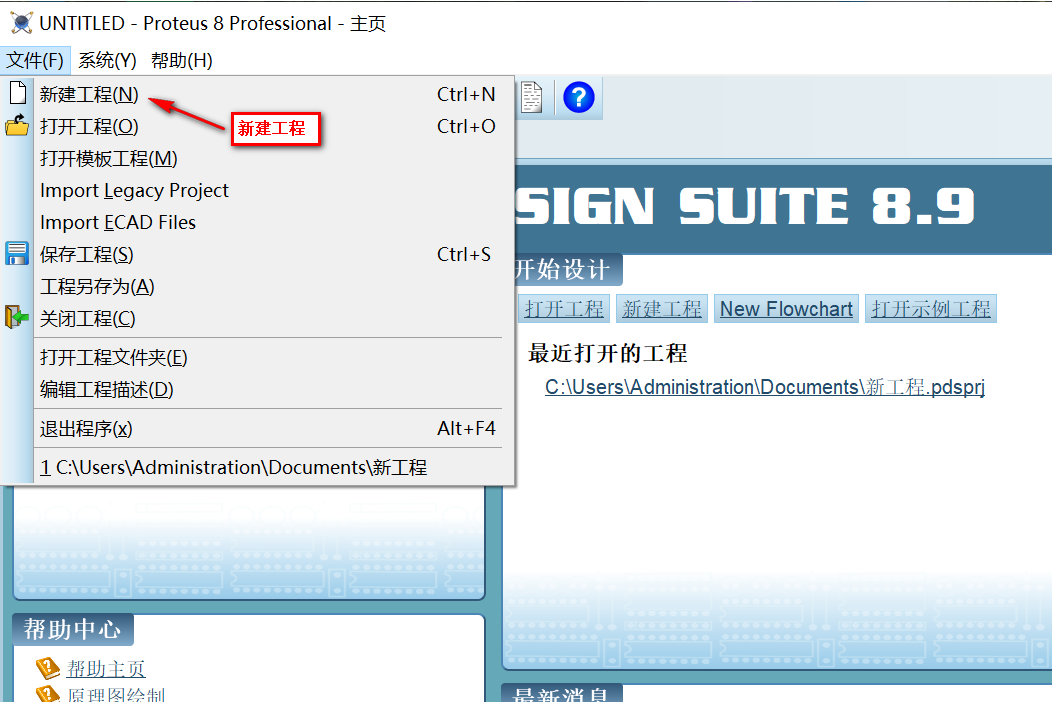

1、菜单栏->文件->新建工程

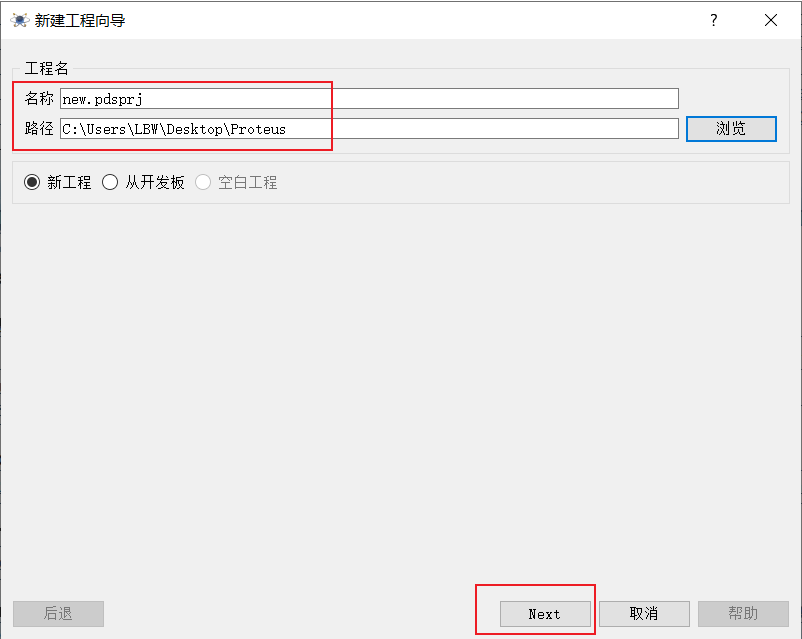

2、工程名称及路径

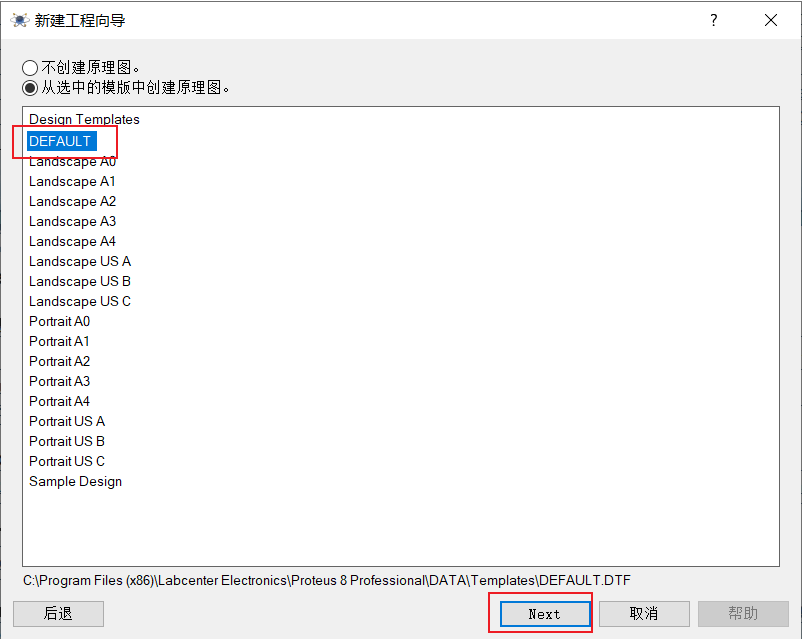

3、选择默认模板

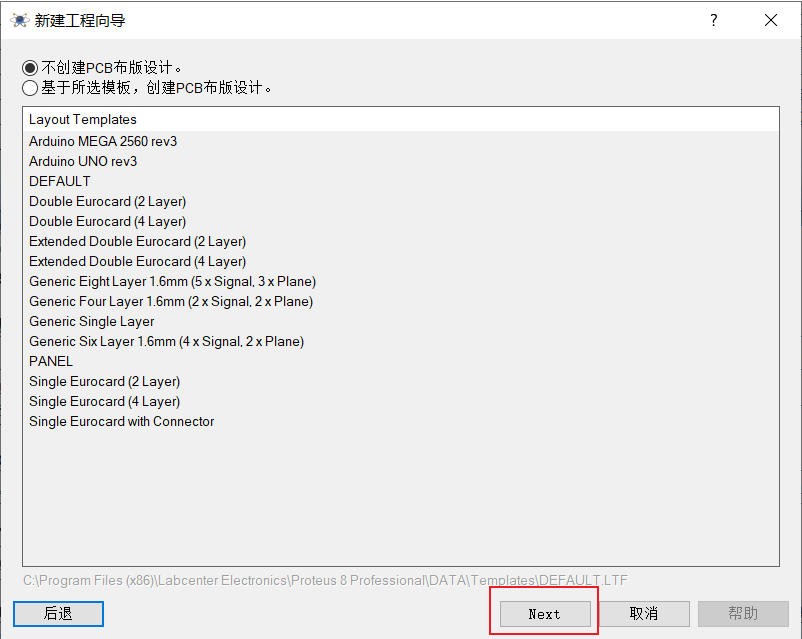

4、不创建PCB设计

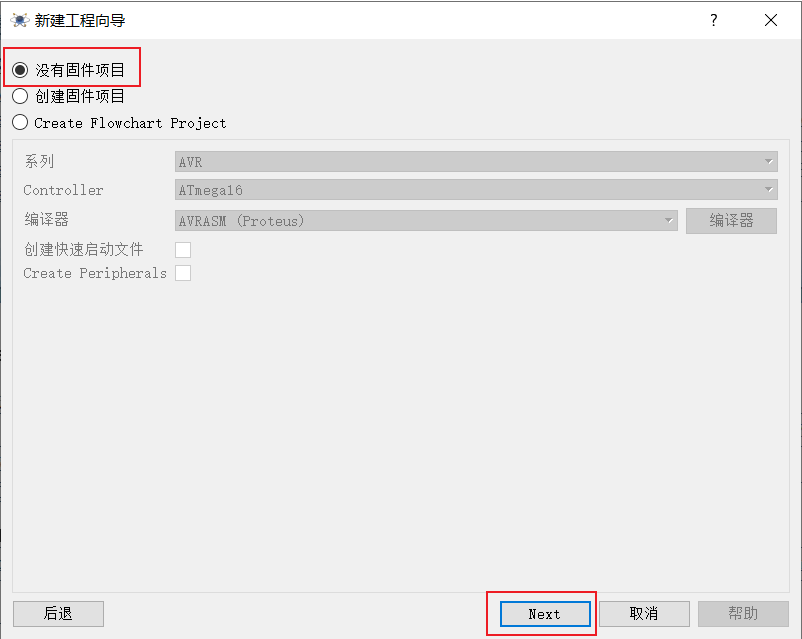

5、没有固件项目

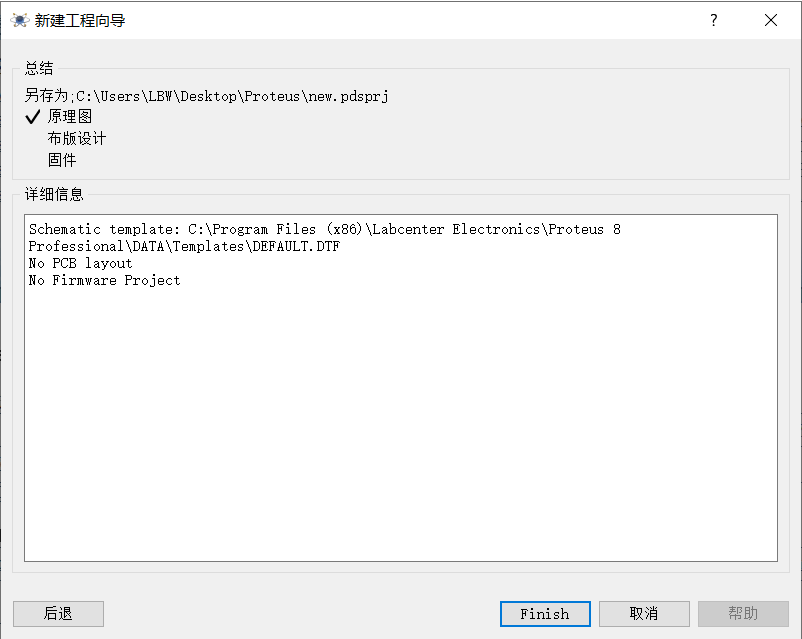

6、点击完成，生成原理图

二、操作界面

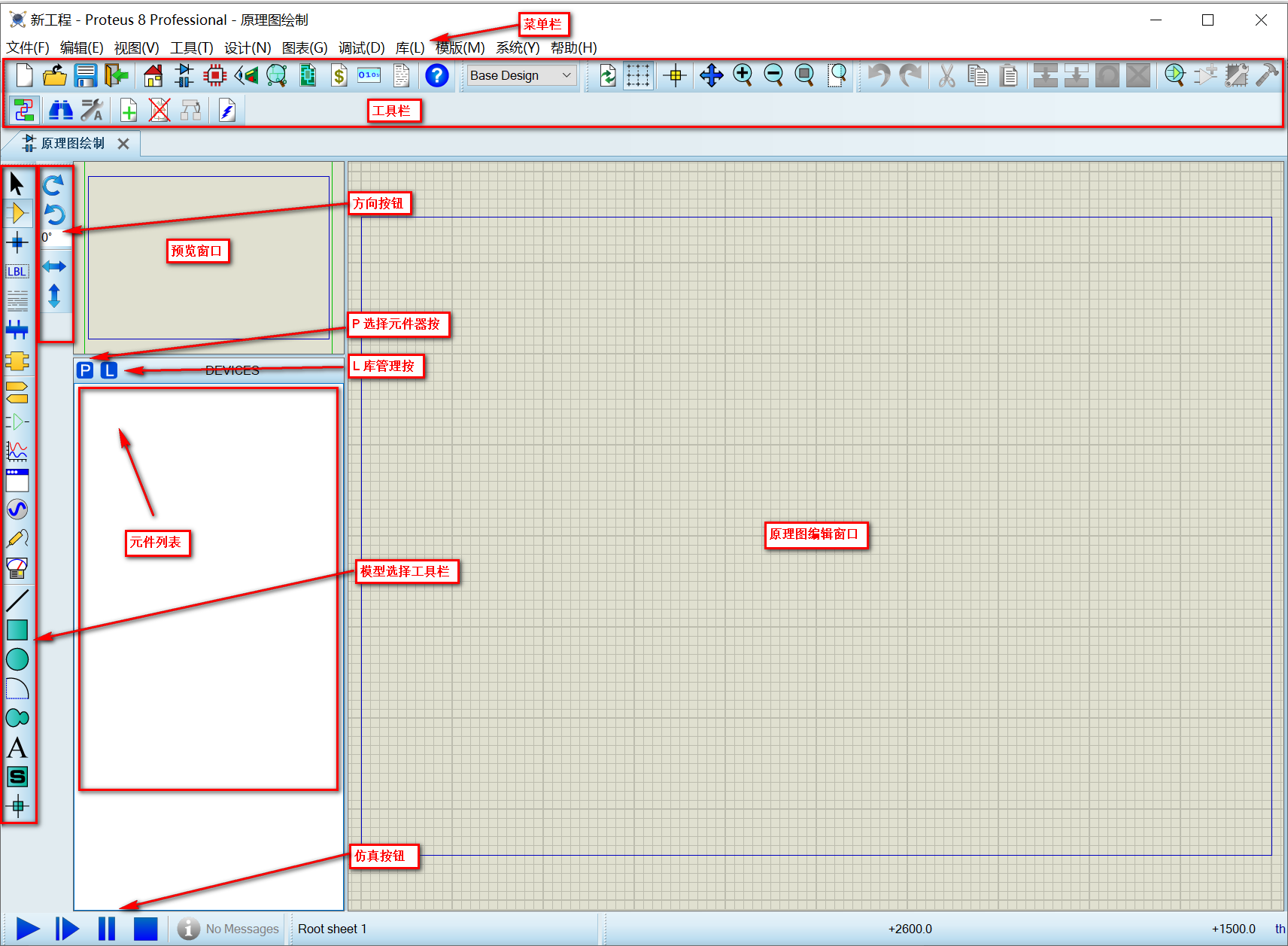

1、原理图界面

2、原理图编辑窗口（The Editing Window）：

顾名思义，它是用来绘制原理图的。蓝色方框内为可编辑区，元件要放到它里面。

注意，这个窗口没有滚动条的，你可用预览窗口来改变原理图的可视范围。

3、预览窗口（The Overview Window）：

显示两个内容：

1.当你在元件列表中选择一个元件时，它会显示该元件的预览图；

2.当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容。

因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。

4、模型选择工具栏（Mode Selector Toolbar）：

1）、主要模型（Main Modes）：

1 选择模式 用于即时编辑元件参数

2 选择元件（components）（默认选择的）

3 放置连接点

4 放置标签（用总线时会用到）

5 放置文本

6 用于绘制总线

7 用于放置子电路

2）、 配件（Gadgets）：

1 终端接口（terminals）：有VCC、地、输出、输入等接口

2 器件引脚：用于绘制各种引脚

3 仿真图表（graph）：用于各种分析，如Noise Analysis

4 调试模式

5 信号发生器（generators）

6 探针模式：使用仿真图表时要用到

7 虚拟仪表：有示波器等

3）、2D 图形（2D Graphics）：

1 画各种直线

2 画各种方框

3 画各种圆

4 画各种圆弧

5 画各种多边形

6 画各种文本

7 画符号

8 画原点等

5、元件列表（The Object Selector）：

用于挑选元件（components）、 终端接口（terminals）、 信号发生器（generators）、 仿真图表（graph）等。

例，当你选择"元件（components）"，单击"P"按钮会打开挑选元件对话框，选择了一个元件后（单击了"OK"后），该元件会在元件列表中显示，以后要用到该元件时，只需在元件列表中选择即可。

6、方向工具栏（Orientation Toolbar）：

旋转：旋转角度只能是90的整数倍。

翻转：完成水平翻转和垂直翻转。

使用方法：先右键单击元件，再点击（左击）相应的旋转图标。

7、仿真工具栏 （Simulation Toolbar）

1* 运行

2* 单步运行

3* 暂停

4* 停止

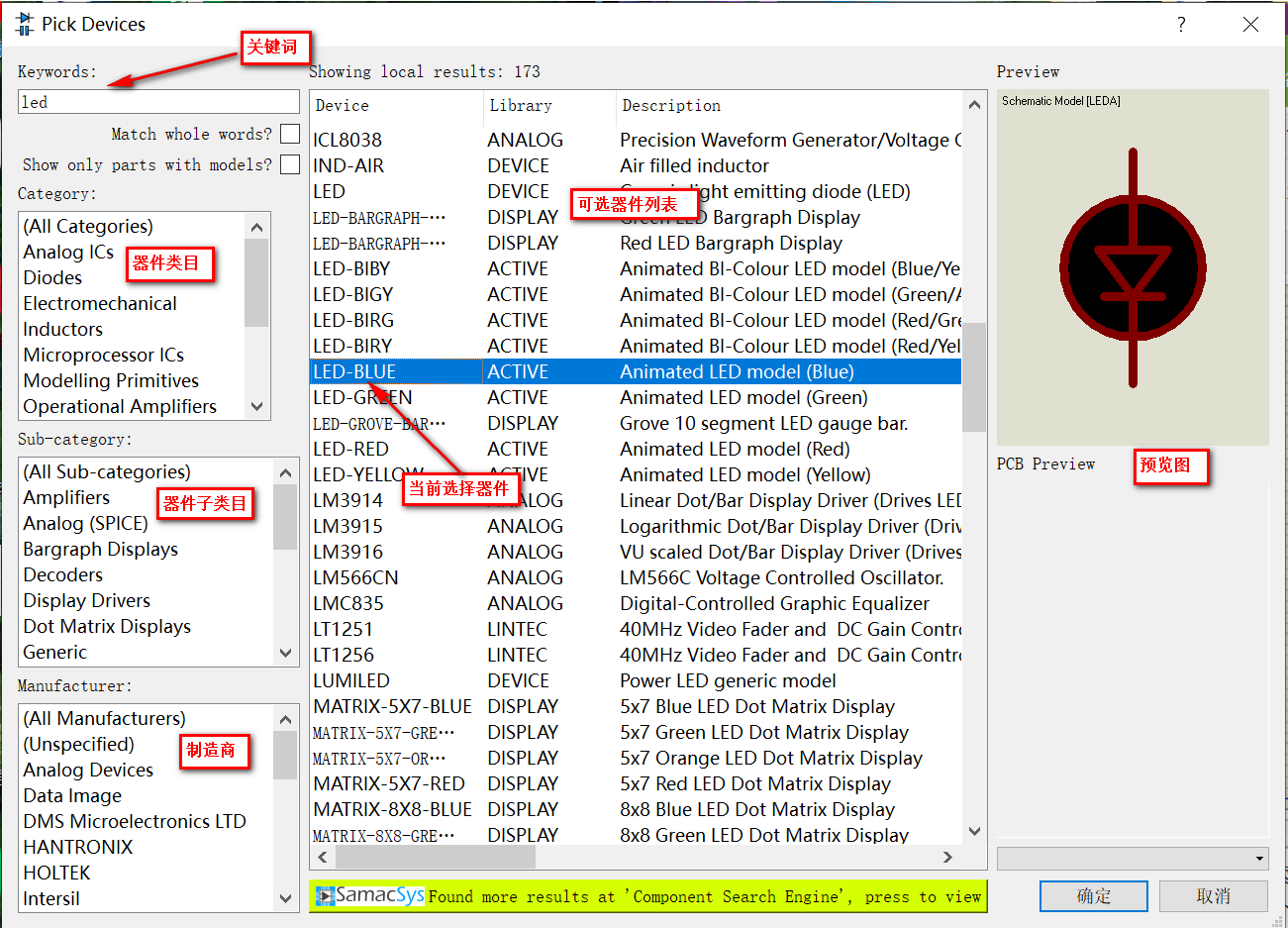

8、选择元件（Pick Devices）

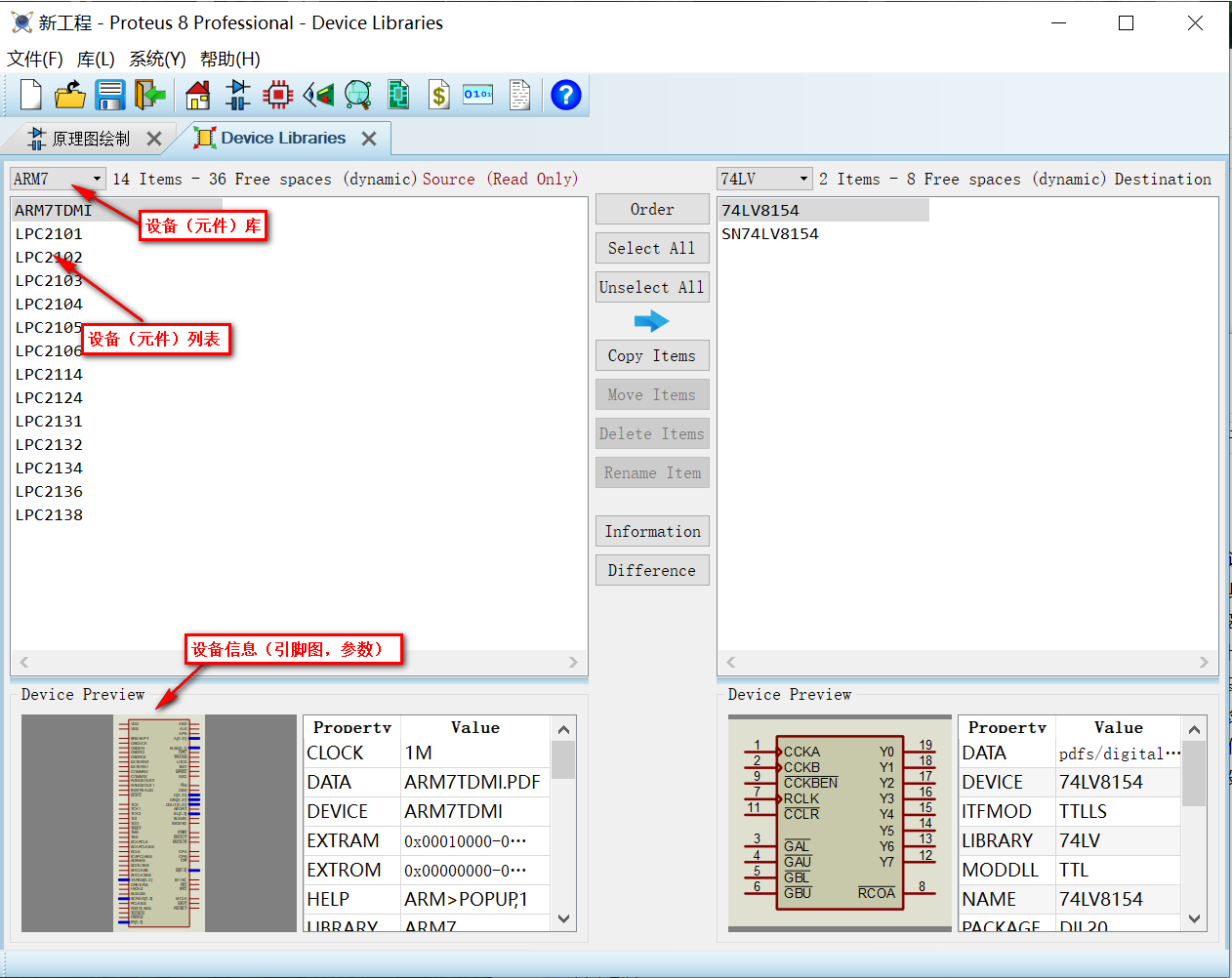

9、设备库（Device Libraries）

三、激励源

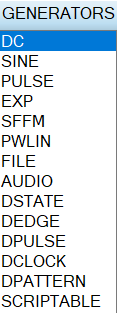

1、激励源：

简单的讲就是指电路中的电源，有很多种类型。

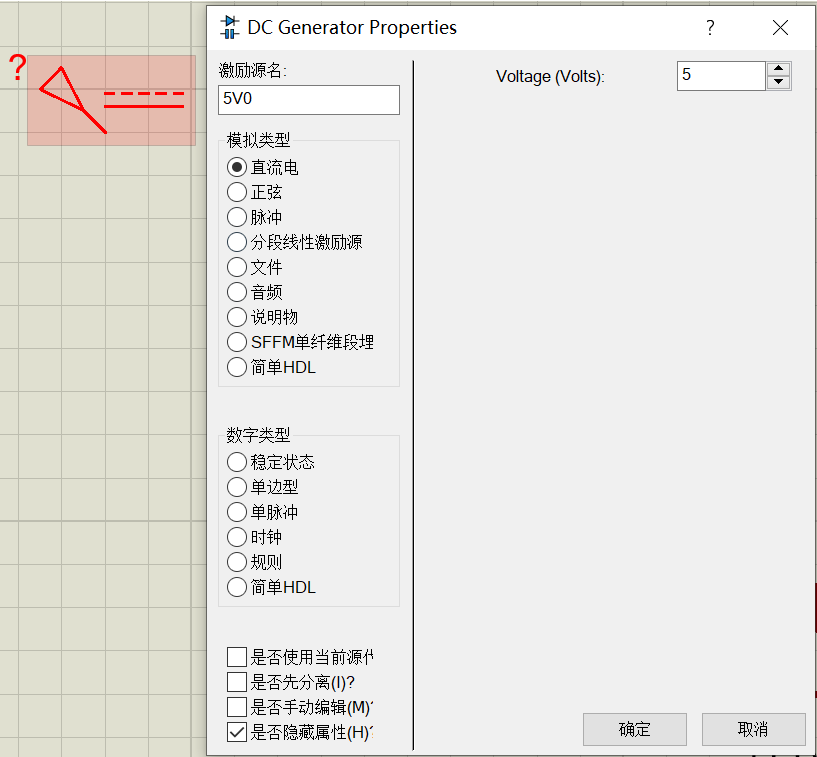

2、直流电压源（DC）：

输入一个定值的电压源。

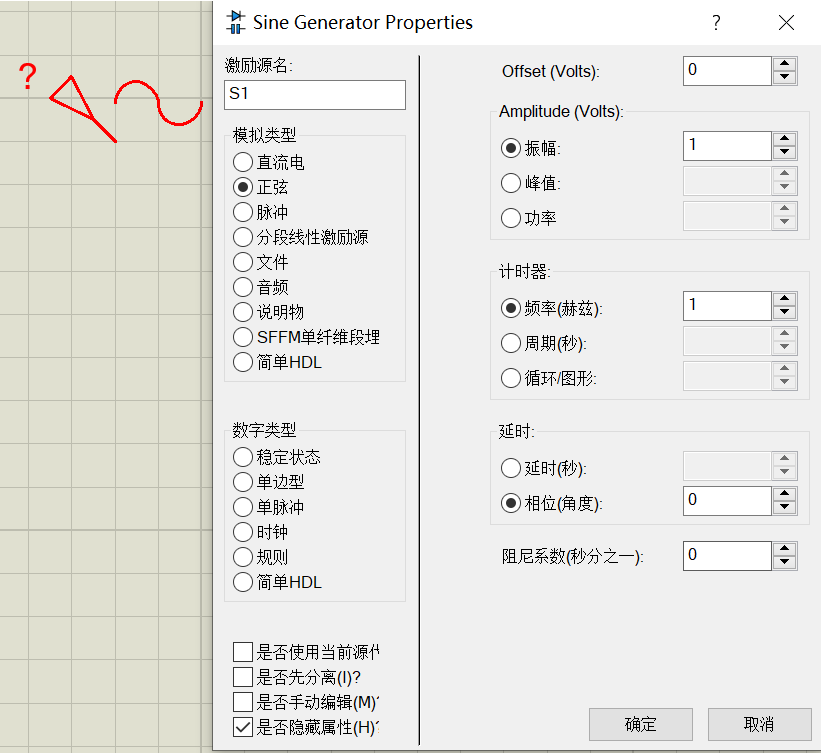

3、正弦信号源（SINE）：

输出一个定参的正弦信号。

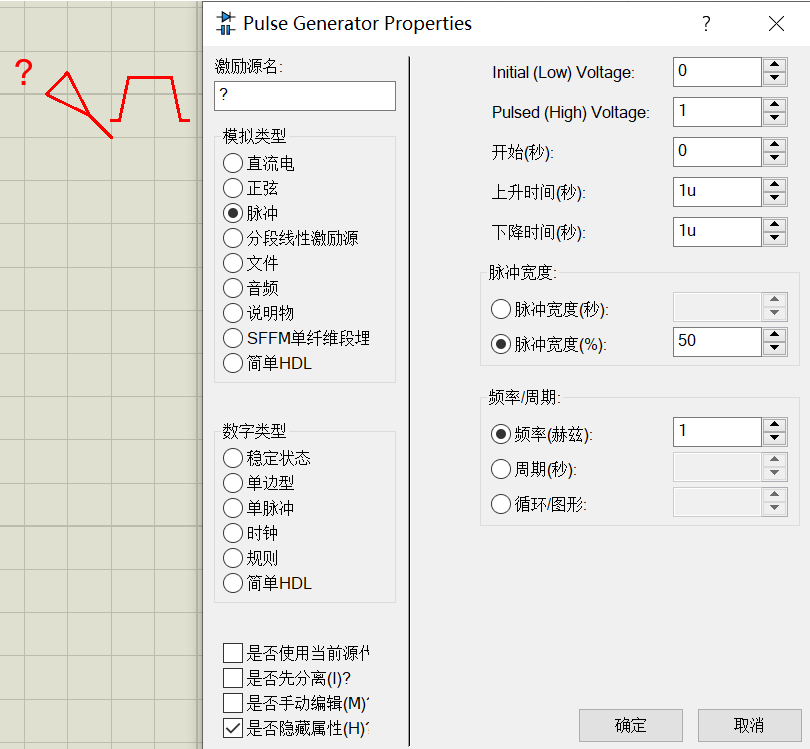

4、脉冲信号源（PULSE）：

输出一个定值的方波信号。

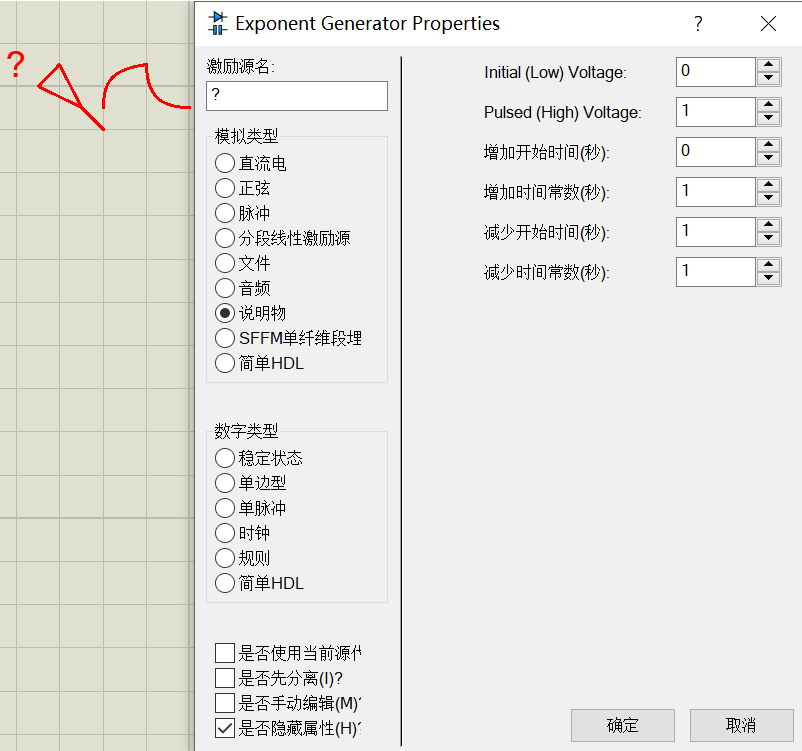

5、指数波形信号源（EXP）：

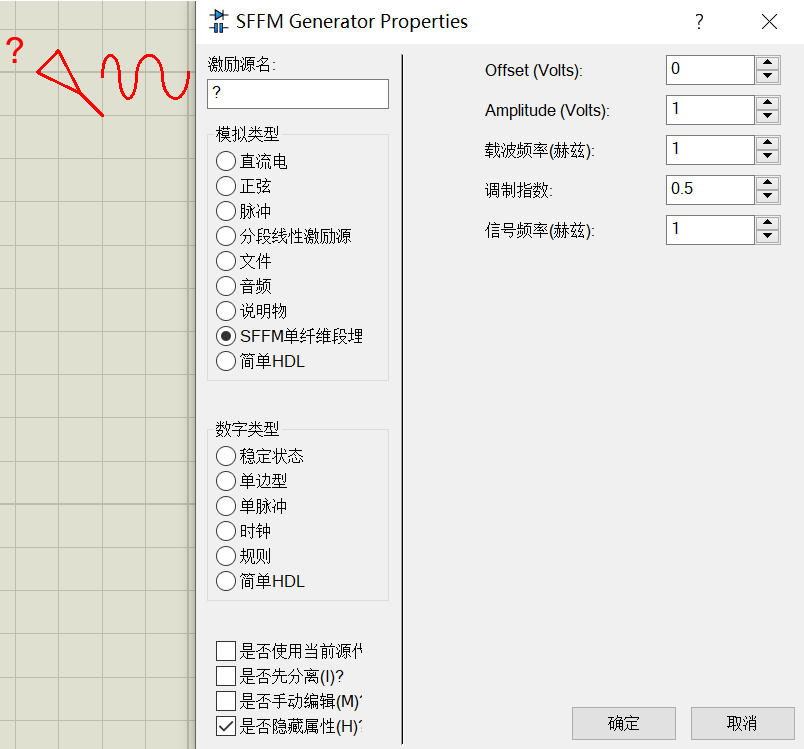

6、频率调制信号（SFFM）：

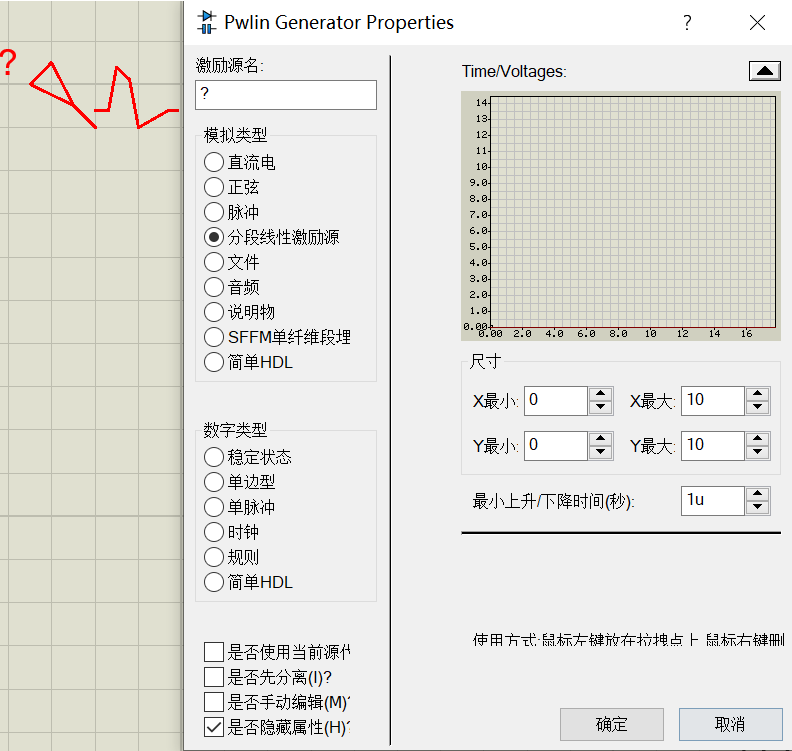

7、手工勾画任意波形（PWLIN）：

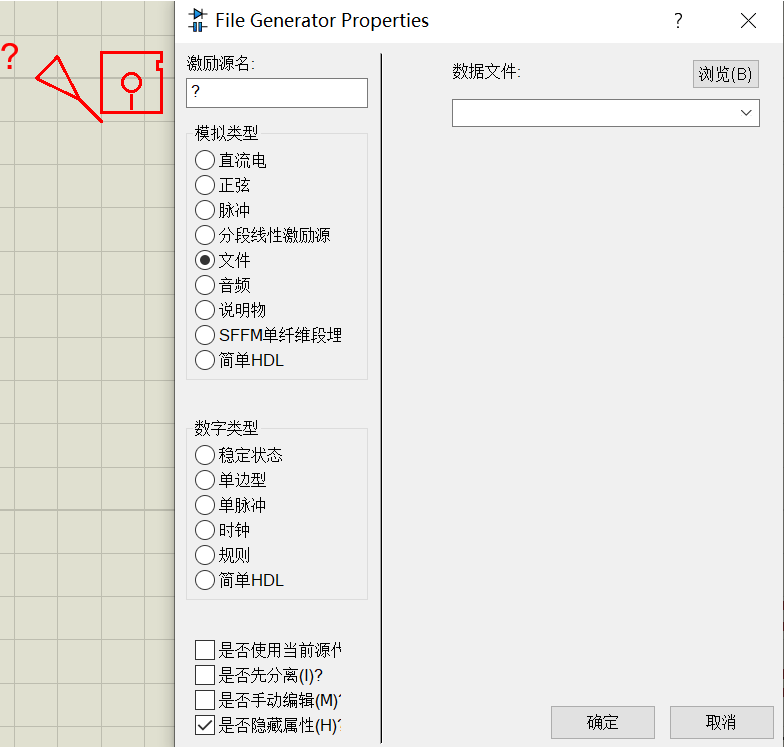

8、数据文件波形（FILE）：

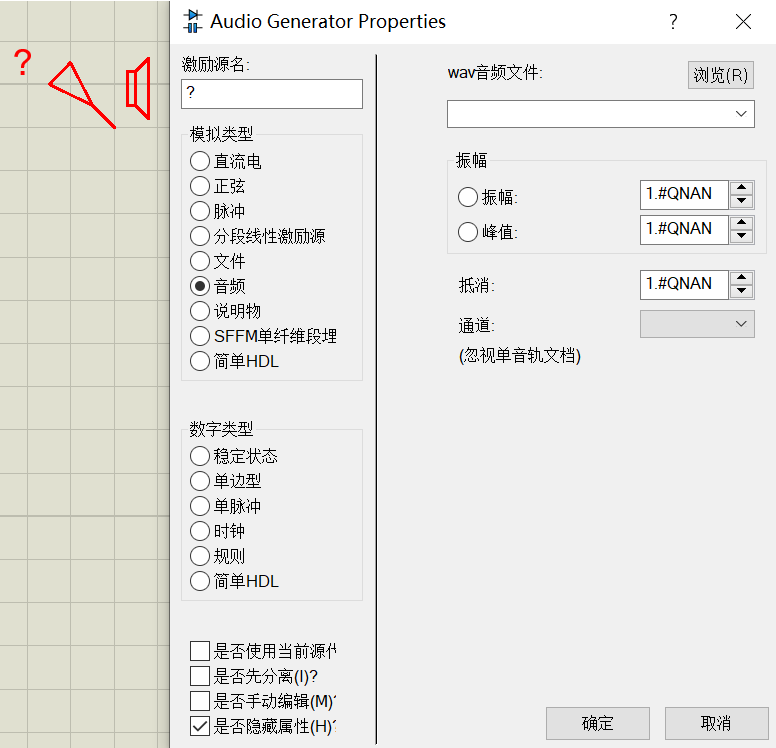

9、声频信号发生器（AUDIO）：

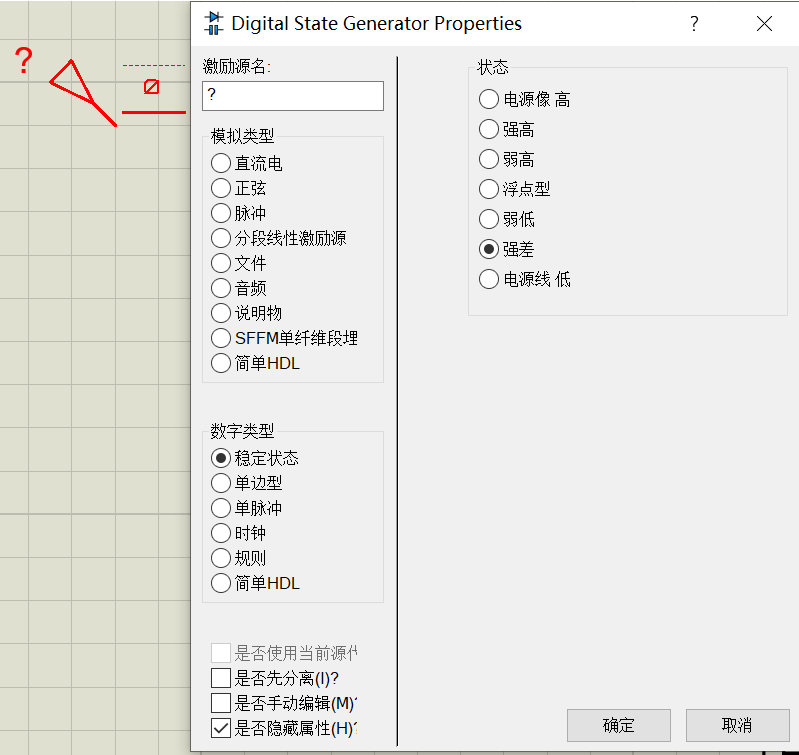

10、数字单稳态逻辑电平发生器（DSTATE）：

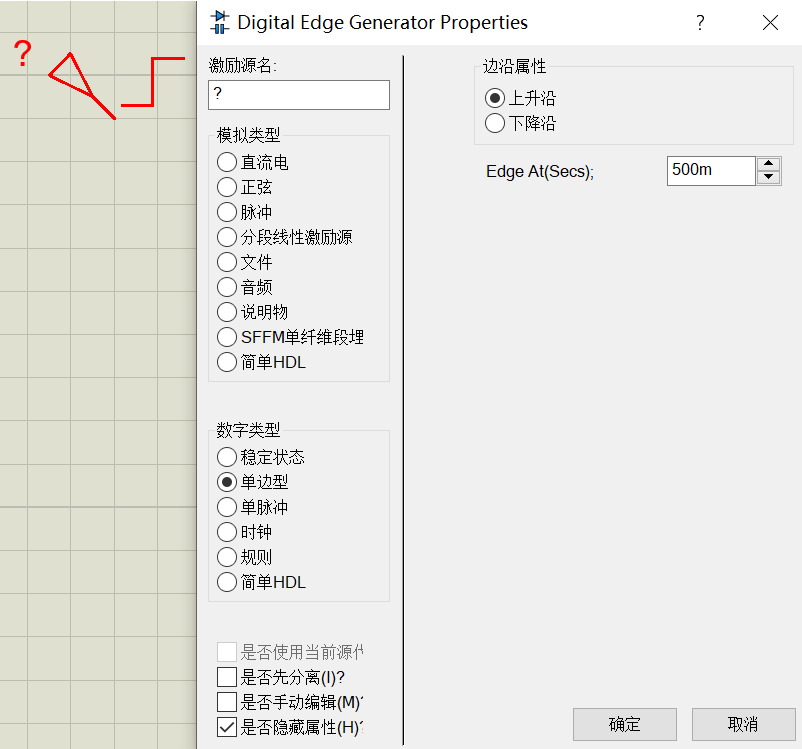

11、单边沿信号发生器（DEDGE）：

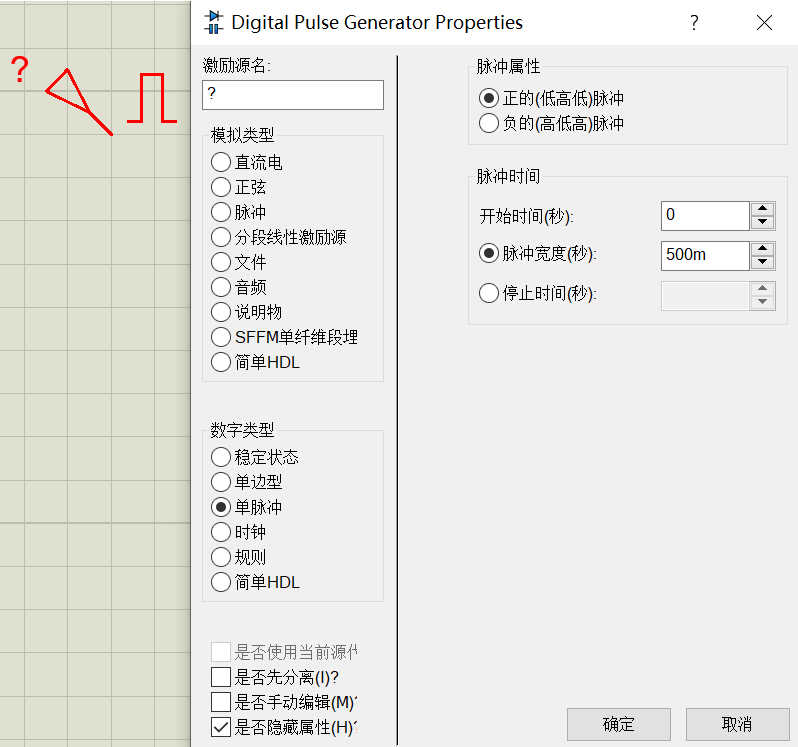

12、单周期数字脉冲发生器（DPULSE）：

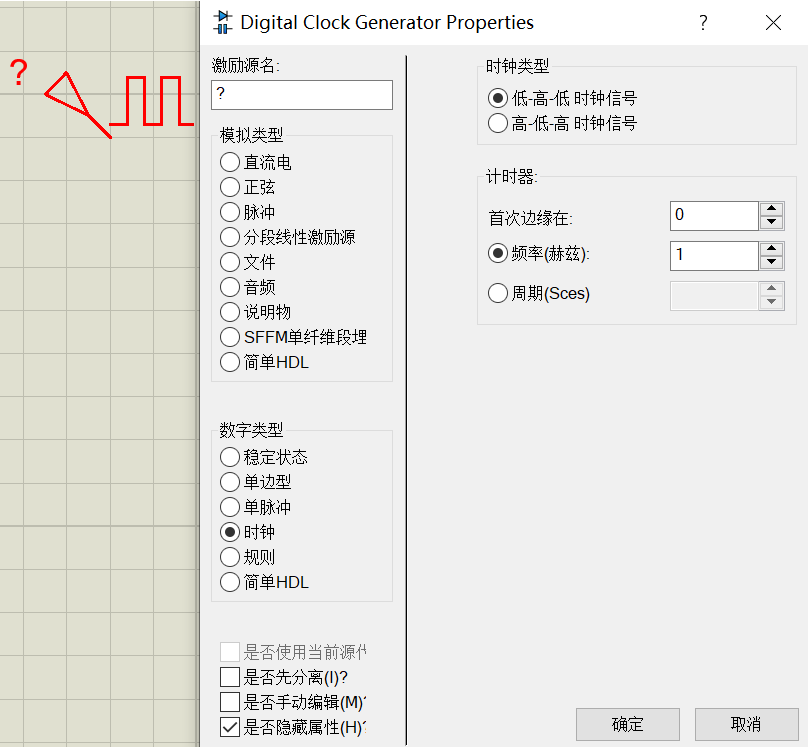

13、数字时钟信号发生器（DCLOCK）：

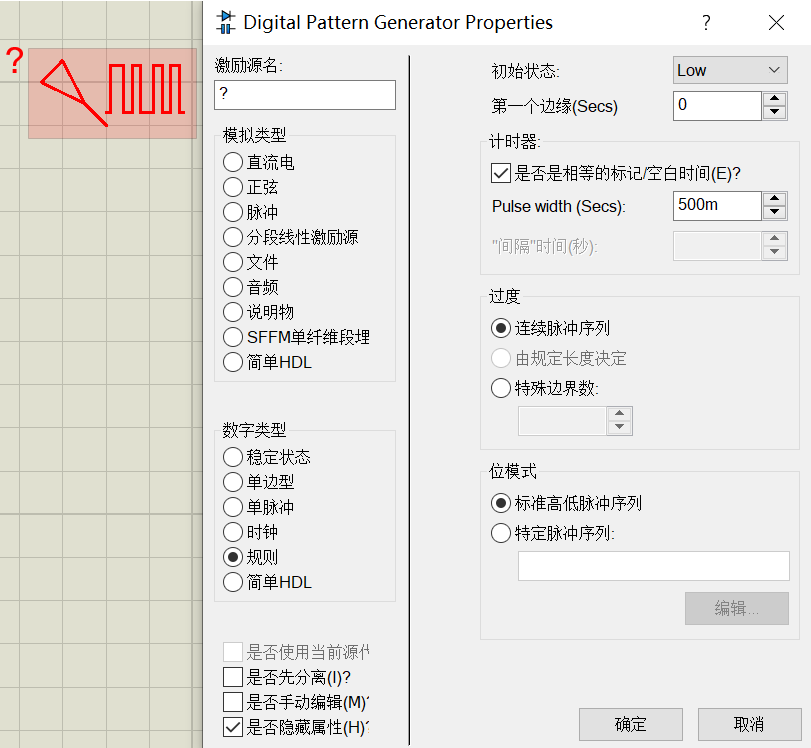

14、数字序列信号发生器（DPATTERN）：

15、可定义波形的信号发生器（SCRIPTABLE）：

四、虚拟仪表

1、虚拟仪表：

通过应用软件，根据不同的需要，可以实现不同测量仪表的功能。

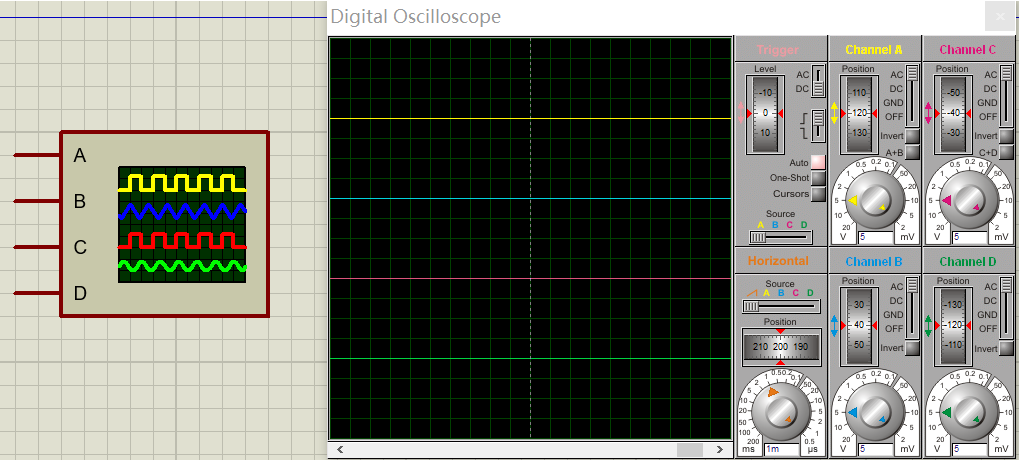

2、示波器（Oscilloscope）：

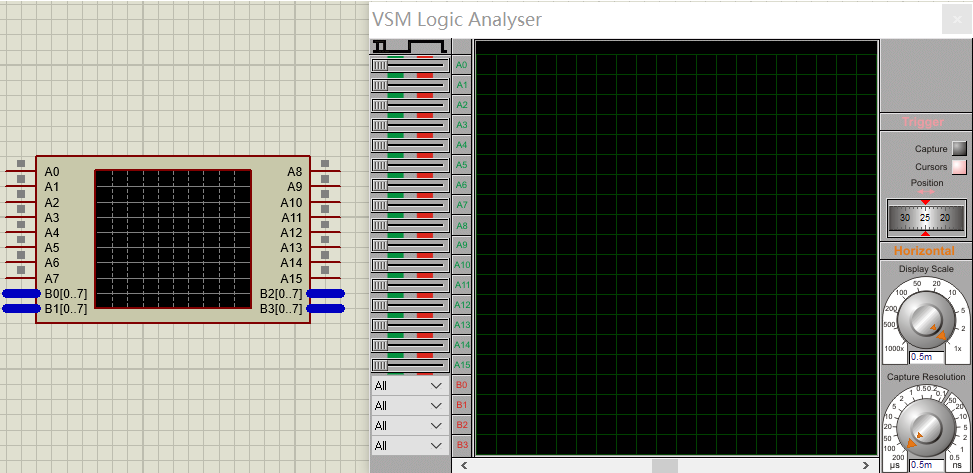

3、逻辑分析仪（Logic Analyser）：

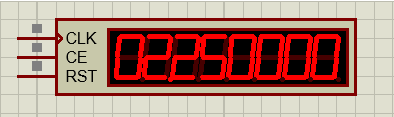

4、定时器/计数器（Counter Timer）：

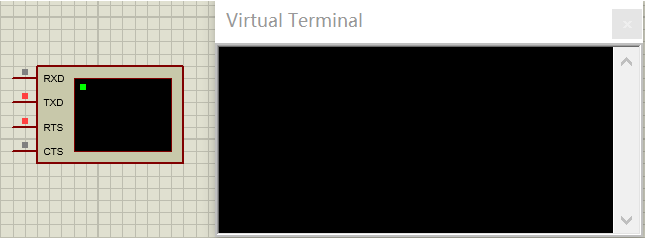

5、虚拟终端（Virtual Terminal）：

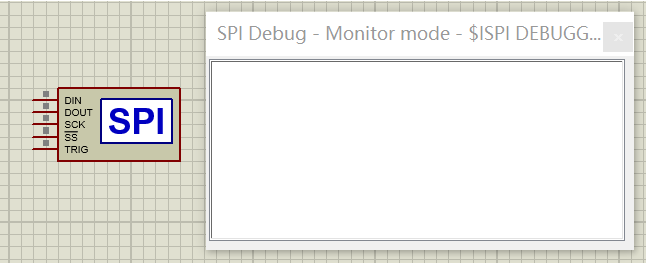

6、SPI调试器（SPI Debugger）：

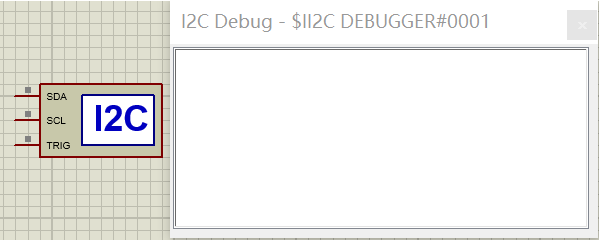

7、I2C调试器（I2C Debugger）：

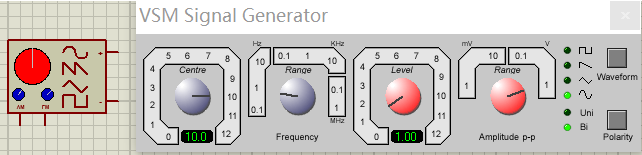

8、信号发生器（Signal Generator）：

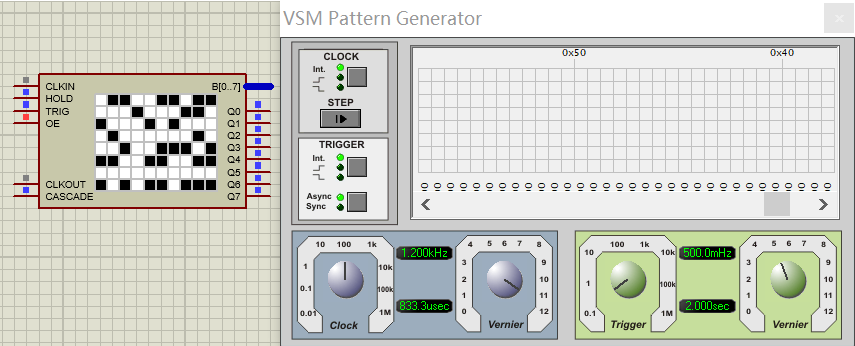

9、图形发生器（Pattern Generator）：

10、直流电压表（DC Voltmeter）：

11、直流电流表（DC Ammeter）：

12、交流电压表（AC Voltmeter）：

13、交流电流表（AC Ammeter）：

14、瓦特计（Wattmeter ）

五、探针

1、探针

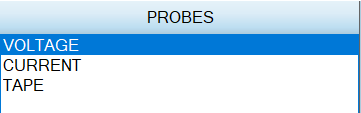

电压探针和电流探针。

探针在电路仿真中被用来记录它所连接的网路的状态。

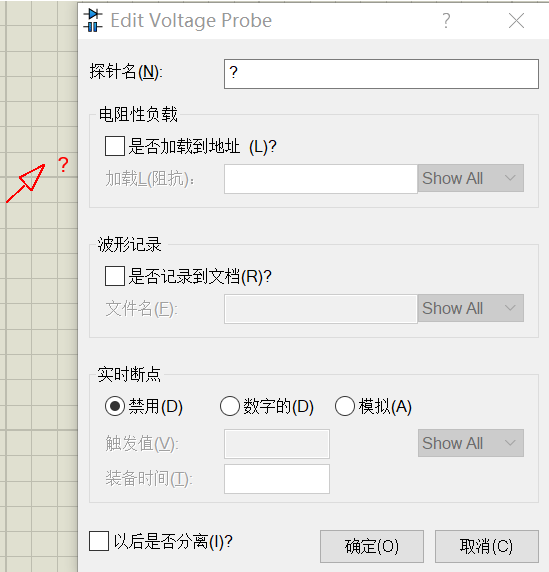

2、电压探针（VOLTAGE）

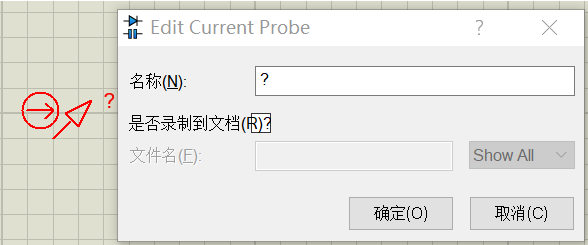

3、电流探针（CURRENT）

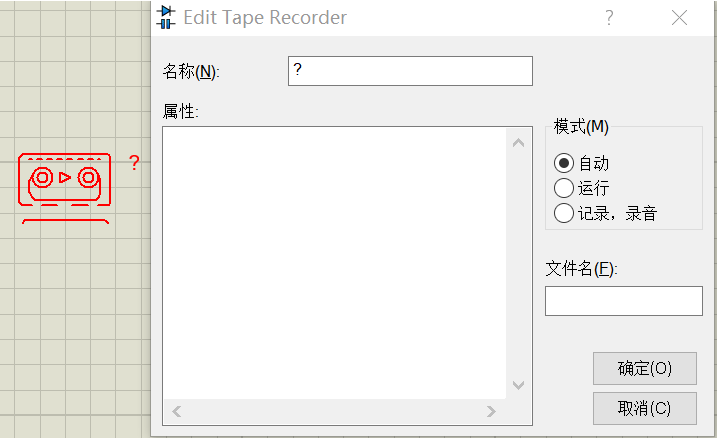

4、电压/电流测量记录（TAPE）
