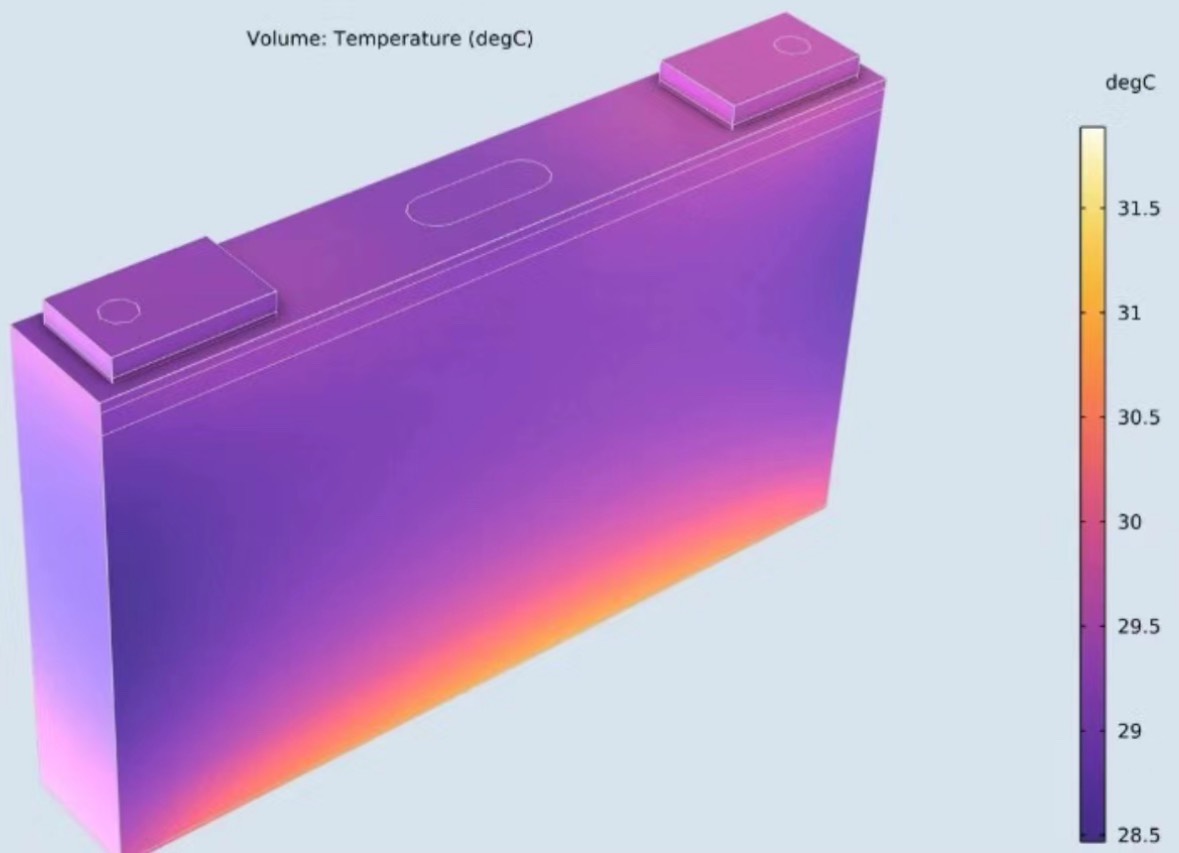

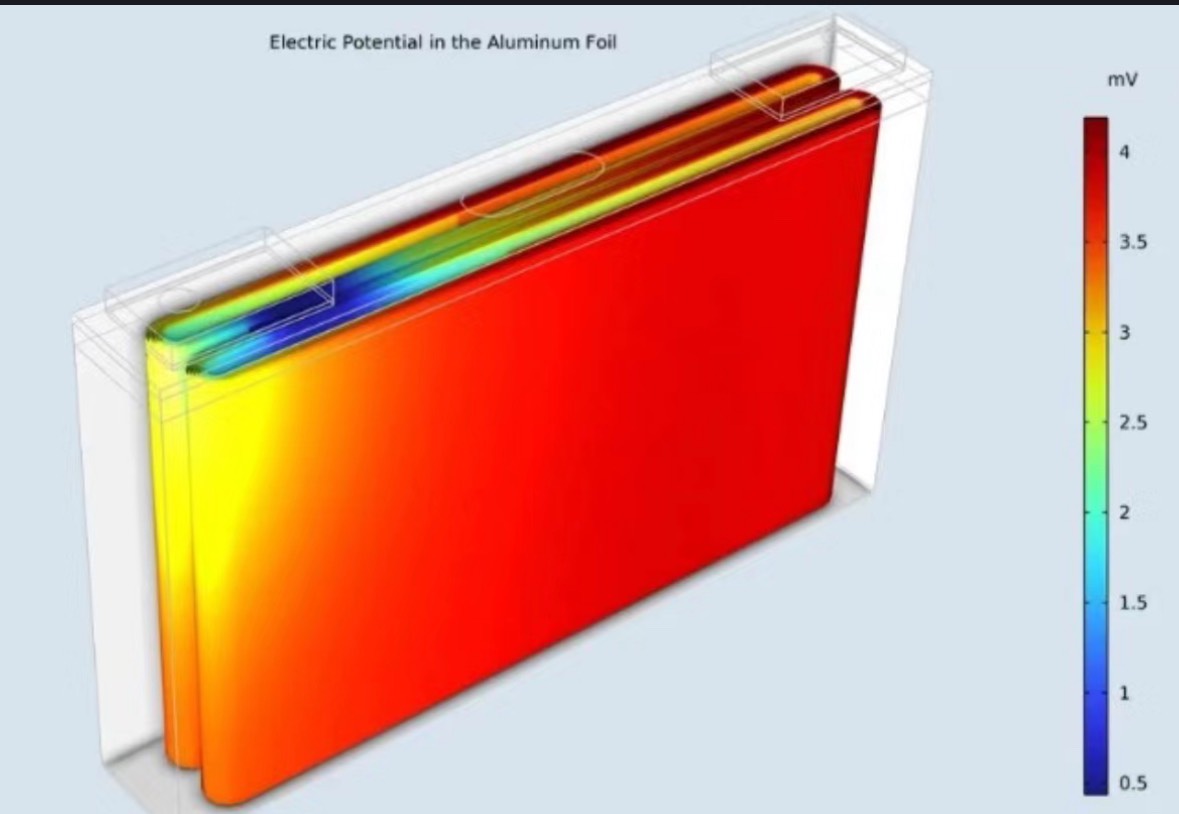

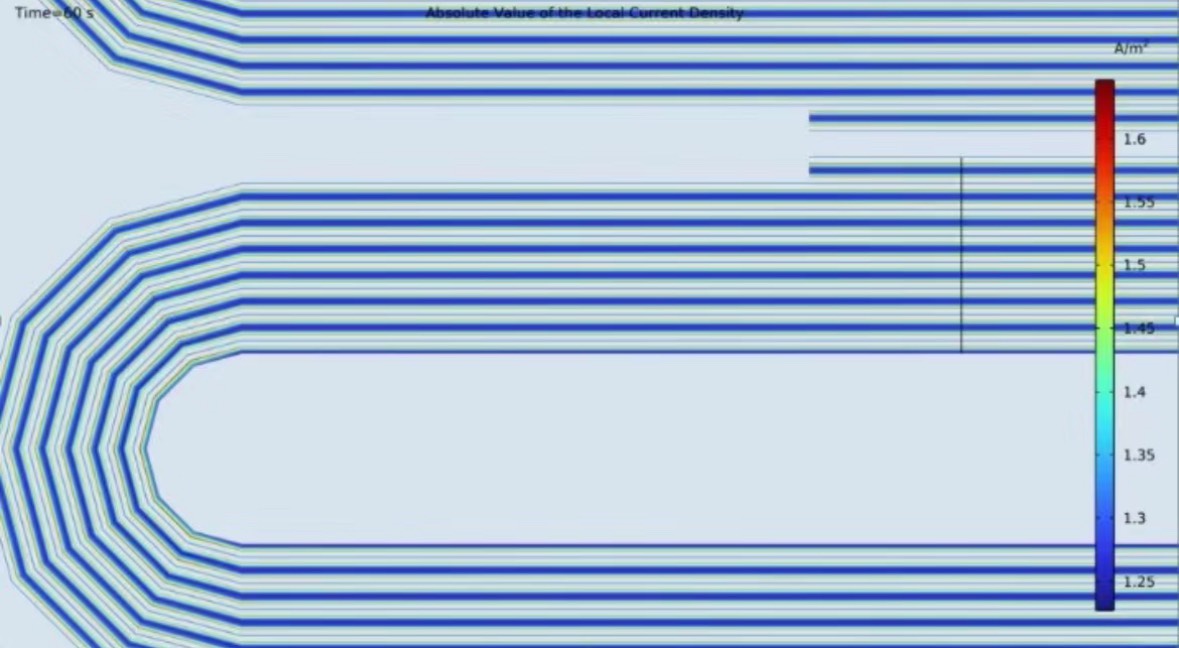

方形锂离子电池的三维模型：三维模型有助于准确的评估电芯中的集流体和极耳等对电流、电位以及产热分布的影响。 模型基于三维 Newman 模型，其中包括了在颗粒尺度描述锂粒子插层和扩散的额外维度。 此外，模型还考虑了极耳、电极、隔膜、集流体等由欧姆极化、电化学极化等引起的产热和热传导过程。 对于局部电流密度分布和局部 SOC，电池的三维结构效应相对较小。 多数情况下，可以使用一维模型处理电化学，计算局部热源，然后仅使用三维模型进行温度场仿真。 然而，情况可能会随着不同的集流体材料和电池几何结构而变化。 此外，使用全三维模型可以有效地验证一维近似模型的准确性。 带着需求预算来问，价格根据工作难度来定。 个人在做中介勿扰 高质量 包售后 有需要的同学来加好友我把#科研绘图 #数据可视化
方形电池的热管理难题常常让工程师们抓耳挠腮。那个看似简单的金属壳里，电流密度像调皮的孩子到处乱窜，热量在集流体和极耳之间玩起捉迷藏。传统的二维切片分析就像拿着渔网捞金鱼，总有些角落照顾不到。这时候三维建模就派上用场了------它像给电池做了个全息CT，连石墨颗粒里的锂离子搬家路线都看得清清楚楚。
咱们先看个实际的网格生成代码片段：
python
import numpy as np
from scipy.spatial import Delaunay
particle_centers = np.random.rand(200,3)*1e-4
# 创建四面体网格
mesh = Delaunay(particle_centers)
# 可视化局部网格
import matplotlib.pyplot as plt
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
ax.plot_trisurf(particle_centers[:,0],
particle_centers[:,1],
particle_centers[:,2],
triangles=mesh.simplices)
plt.savefig('particle_mesh.png', dpi=300)这段代码用Delaunay三角剖分搞出了电极颗粒的三维结构。注意1e-4这个尺度参数，对应实际100微米的颗粒尺寸。可视化后的网格图能清晰看到颗粒间的空隙------这些地方恰恰是电解液浸润和锂离子扩散的主战场。
在热源计算部分有个有趣的发现：极耳区域的电流密度能达到平均值的3倍以上。这就像早高峰的地铁换乘通道，电荷们在这里挤作一团。用COMSOL做瞬态热仿真时，我们得特别注意这个区域的网格加密：
matlab
% COMSOL热源耦合设置
model.physics('ht').feature('hs1').set('Q0', 'j_local^2*sigma_eff');
model.mesh('mesh1').feature('size').set('hmin', 0.1e-5);
model.mesh('mesh1').feature('size').set('hmax', 5e-5);
model.mesh('mesh1').run();这里的hmin设到10微米量级，确保能捕捉到极耳边缘的剧烈温度梯度。有个反直觉的现象：当集流体换成铜铝复合材料时，最大温升位置会从极耳转移至隔膜边缘。这说明材料属性稍微变动，整个热分布地图就得重绘。
验证环节最考验耐心。我们常用蒙特卡洛参数扰动法来测试模型鲁棒性：
python
from SALib.sample import saltelli
problem = {
'num_vars': 5,
'names': ['sigma_cc', 'D_li', 'k_sep', 'h_convection', 'epsilon'],
'bounds': [[3e7, 5e7], [1e-14, 1e-13], [0.1, 0.5], [5, 20], [0.3, 0.45]]
}
param_values = saltelli.sample(problem, 1000)
np.save('param_sweep.npy', param_values)这套参数扫描能在HPC集群上并行跑起来，生成上千组工况数据。有意思的是，当电解液扩散系数D_li低于5e-14时，模型预测的析锂风险区域会突然扩大------这种非线性响应用简化模型很容易漏掉。
最后提个醒：三维模型虽好，但别动不动就上全尺寸仿真。老司机都懂得先拿一维模型探路，锁定关键参数后再上三维精调。就像先用望远镜找目标，再用显微镜观察细节，这样既省算力又能抓住主要矛盾。毕竟电池仿真不是炫技，能指导工程设计的模型才是好模型。
