IU5925+CS2102 / CS2102 / IU5512:超级电容无线鼠标电源芯片方案

现在超级电容已经成了大牌厂商的"香饽饽",不管是消费电子、新能源汽车还是工业领域,都在靠它突破技术瓶颈。惠普推出的超级电容鼠标,3分钟充电就能用1-2个月,彻底告别换电池的麻烦;iRocks的游戏鼠标更是做到8分钟快充用40小时,精准击中用户对续航和便捷性的需求;这些大牌的布局,本质上都是看中了超级电容快充、长寿命、环保的优势,但要发挥这些优势,离不开专用的超级电容充电IC------IU5925:具有输入电流自适应及NTC功能,2A同步降压型1-2节超级电容充电管理IC ****。****这里一般来说键鼠的其他需要供电的配件如传感器工作电压都比较低,1-2节超级电容器就可以达到所需要的电压需求。

这些大牌厂商对充电IC的要求其实很明确,核心就是解决"适配性"和"稳定性"问题。消费电子领域,惠普、iRocks需要充电IC支持大电流快充,同时搭配合理的电源转换IC控制静态功耗到微安级,才能实现"充几分钟用几周"的体验;

一般来说鼠标的MCU及装饰灯工作电压都低于2V,可以选配3V-4V的超级电容,使得只需要搭配降压的电源芯片即可。这里有两种选择,在办公这种场景,可以使用比较便宜的电源降压芯片LDO------CS2101(SOT23_5L)/CS2102(DFN1X1_4L):适用于射频和模拟电路的超高电源抑制比、超低静态电流、500mA低压差线性稳压器。 在电竞场景,可以使用DCDC进一步降低功耗------IU5512:具备直通跟随模式,低功耗,1M@1.0A降压稳压器

现在正是切入市场的好时机,一方面超级电容市场增速飞快,大牌厂商的应用会带动整个产业链的需求,专用充电IC的市场规模也会跟着爆发;

一 IU5925超级电容充电IC

IU5925T 是适配 1-2 节超级电容的同步开关充电 IC,核心功能如下:

(1) 集成功率 MOS,仅需少量外围器件,可缩小方案尺寸、降低 BOM 成本,充电电流达 2A 且支持外接电阻调节。

(2) 通过恒流、恒压、芯片温度调节、智能调节输入电流四个环路控制充电,避免拉垮适配器输出;还能借助外接反馈电阻的分压比例,适配不同电压规格的超级电容。

(3) 具备输入欠压过压、输出过压、电池温度保护等完善防护功能,支持外接 LED 指示灯监控充电过程。

1 IU5925的特性

输入电压:3.5V-7V

同步降压充电

充电电流外部可调

±1%输出电压恒压精度

输入自适应电流限制功能,自适应点外部可调

NTC功能

恒压充电电压独立可调,适配不同规格的超级电容

内置功率MOS

充电状态指示

芯片过温保护,芯片温度自适应调节

输入欠压和过压保护

输出过压保护

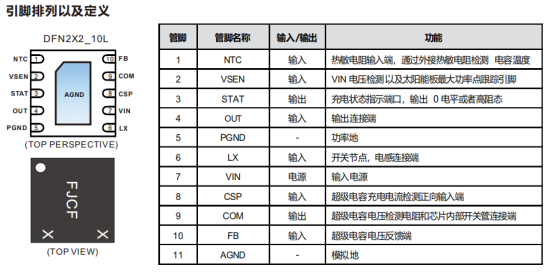

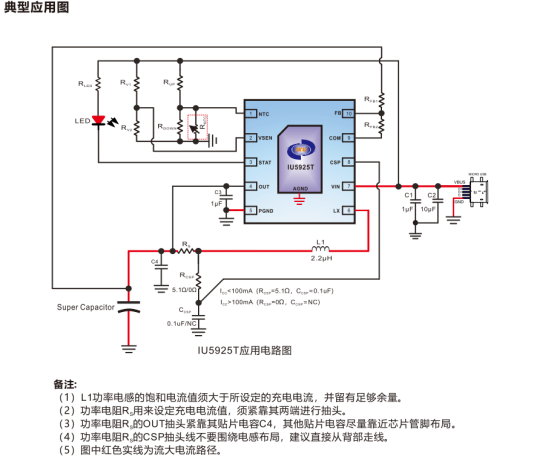

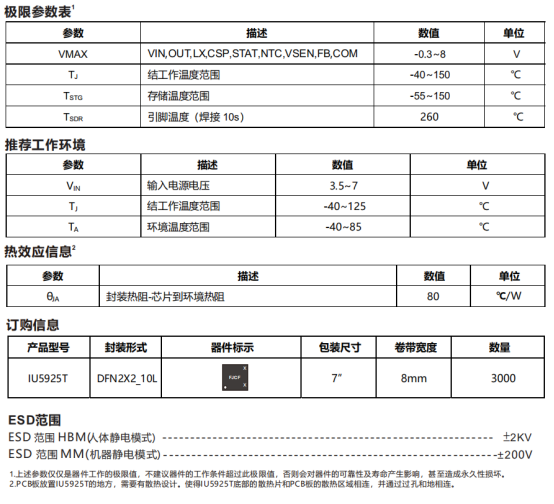

2 IU5925的应用信息

二 降压电源芯片

这里降压芯片分两部分,LDO推荐在办公鼠标场景使用,DCDC建议在更高规格的电竞游戏鼠标使用。其中LDO的两个选择只是封装不同,参数一样,根据封装大小选择即可。

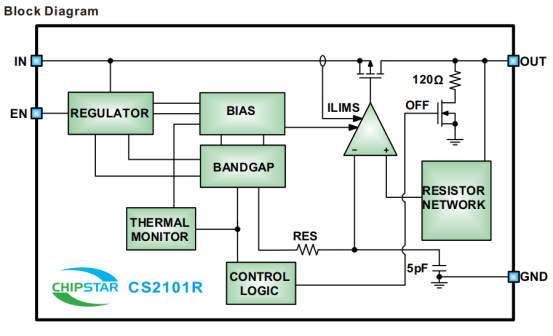

1 CS2101(SOT23_5L)/CS2102(DFN1X1_4L) LDO

(1)CS2101/CS2102的特性

超高电源抑制比:1KHz时典型值为90dB

超低静态电流:4.5微安

500毫安输出电流

超低压差电压

可与多种陶瓷电容器稳定配合,容量大于1微法

出色的负载和线路瞬态响应

符合ROHS标准

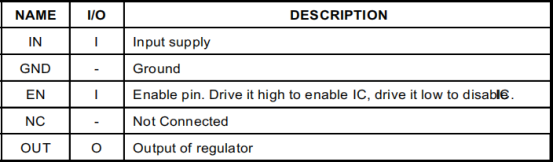

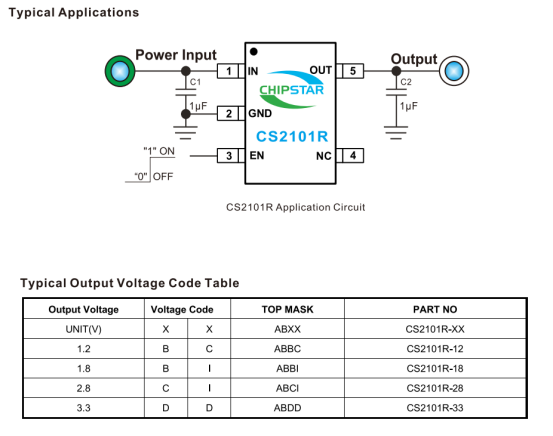

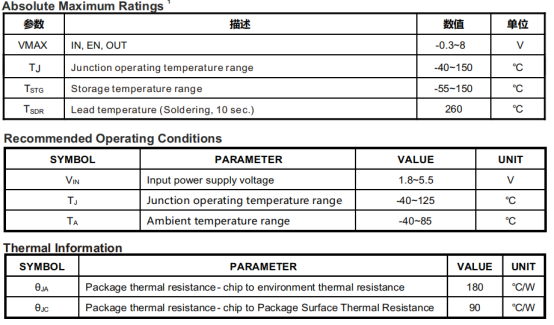

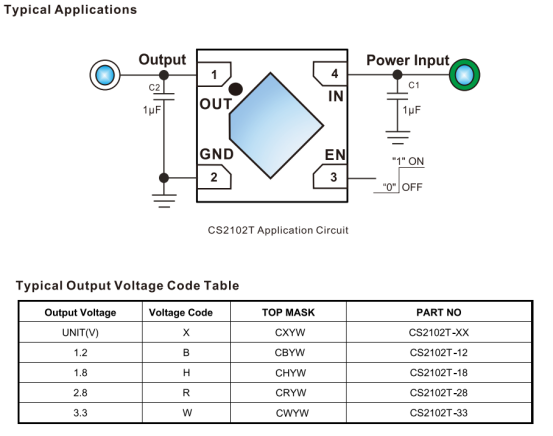

(2)CS2101/CS2102的应用信息

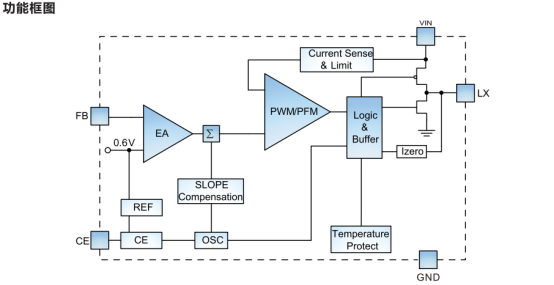

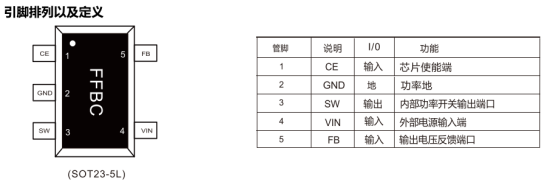

2 IU5512 低功耗降压DCDC

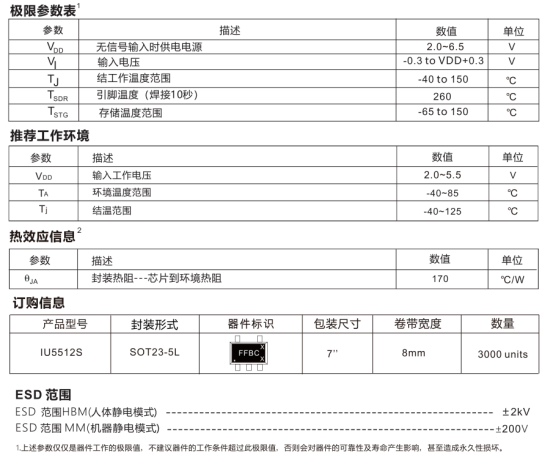

(1)IU5512的特性

高效率:最大效率可达到95%

最大电流输出能力:1.0A

低功耗,静态电流小于:3uA

工作电压范围:2.0~5.5V

基准电压0.6V

输出纹波:<+0.4%

低压操作,可达100%占空比

当VIN-VOUT(设置)<0.1V以内,进入直通跟随模式

PWM/PFM自动切换占空比自动可调以保持很大负载范

围内的高效率,低纹波

符合Rohs标准且无卤素

SOT23-5封装

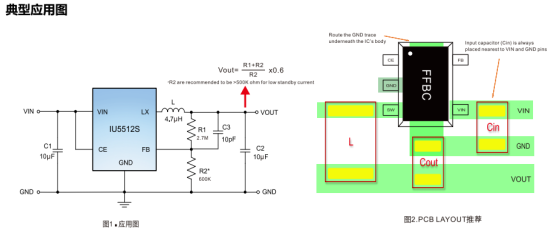

(2)IU5512的应用信息
