常见元器件（电容）基础知识（补充扩展知识）

电容：电路中的"多面手"，你真的了解它吗？

大家也可以看看这篇博客，本篇博客是对前边博客的补充。

在电子电路的世界里，有一个无处不在却又极其关键的元件------电容。它看似简单，却拥有"七十二变"的本领，从平滑电源、滤除噪声到存储能量，几乎每个电子设备都离不开它。今天，就让我们一起深入了解这个电路中的"多面手"吧！

电容：电路中不可或缺的基石

什么是电容？电路中的"蓄水池"

简单来说，电容是一种能够储存电荷 的元件。你可以把它想象成一个"蓄水池"：当电压升高时，它会"吸入"电荷，储存能量；当电压降低时，它又会"放出"电荷，释放能量。正是因为这种充放电的特性，电容两端的电压不能瞬间突变，这为它在电路中扮演多种角色奠定了基础。

电容的"七十二变"：核心功能解析

电容在电路中的应用广泛，主要体现在以下几个方面：

1. 滤波：让电流"更平滑"

这是电容最常见的应用之一。电源中的电压往往会带有杂波或尖峰，不够稳定。电容就像一个"过滤器"：

平滑电压： 利用电容的充放电特性，它能吸收高电压时的多余电荷，在低电压时释放电荷，从而使输出电压变得平滑，就像河流经过水库后变得平稳一样。
滤除高频噪声： 电容对高频信号的阻碍作用（容抗）会随频率升高而减小。这意味着高频噪声可以轻松地通过电容被引导到地，从而被滤除，让干净的信号通过。

2. 旁路与去耦：保持信号"纯净"

旁路（Bypass）： 主要用于滤除输入信号中的高频成分。当输入信号中混杂了高频噪声时，小电容能将这些高频噪声旁路到地，确保输入信号的纯净。
去耦（Decoupling）： 作用于信号的输出端，主要为了滤除系统自身产生的干扰，防止这些干扰耦合到下一级电路，影响后续系统的稳定运行。去耦电容通常容量较大，用于处理低频噪声。

3. 隔直通交：直流"止步"，交流"通行"

电容有一个神奇的特性：它能阻碍直流电流通过（在直流稳定后相当于断路），却能允许交流电流通过。这使得电容成为交流耦合、直流隔离的理想选择。

4. 储能：电路中的"备用电池"

电容可以像一个小型电池一样储存电能。当电路需要短暂的能量供应，或者主电源出现瞬时跌落时，电容能迅速释放储存的能量，维持电路的正常工作，延长供电时间。

5. 自举：提升电压的"小技巧"

在某些特定的电路设计中，电容会用于"自举"电路，通过特殊的充放电机制来提升某个点的电压，以满足特定器件的工作需求。

揭秘电容的"身份证"：关键特性

要深入了解电容，就必须知道它的几个关键参数和特性：

1. 电容量（Capacitance, C）：储存电荷的能力

电容量是衡量电容储存电荷能力大小的指标，单位是法拉（F）。它的值受以下因素影响：

介电常数： 介质的介电常数越高，容量越大。
极板面积： 极板面积越大，容量越大。
极板间距： 极板间距越小，容量越大。

2. 频率特性：高频低阻，低频高阻

电容对不同频率信号的阻碍作用（容抗）是不同的：

频率越高，容抗越小： 这就是为什么电容能通高频。
频率越低，容抗越大： 甚至在直流（频率为0）时，电容的容抗趋于无穷大，相当于断路，所以它能隔直。

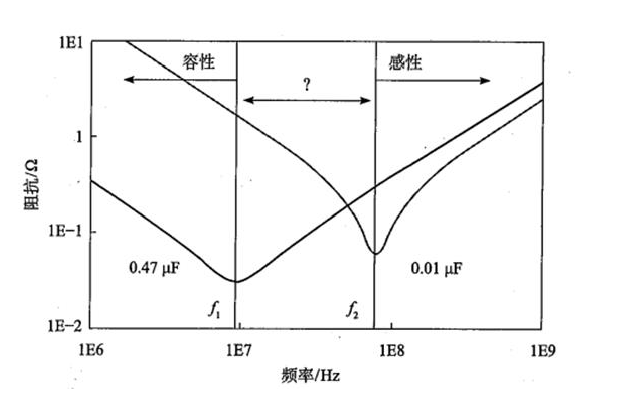

电容的阻抗-频率曲线：低频呈容性，高频呈感性，谐振点阻抗最低

上图展示了电容的阻抗-频率曲线。在低频区，电容呈现容性，阻抗随频率升高而降低；在高频区，由于内部寄生电感（ESL）的影响，电容反而呈现感性，阻抗随频率升高而升高。曲线的最低点就是谐振频率，此时电容的阻抗最小，滤波效果最好。

电容家族谱：陶瓷、电解与安规

电容种类繁多，针对不同应用场景，形成了各自的家族分支。

1. 陶瓷电容（MLCC）

特点： 无极性，耐压高，体积小，ESR（等效串联电阻）和ESL（等效串联电感）低，高频特性好。
应用： 广泛用于高频电路、数字电路的旁路和去耦，以及谐振电路。
缺点： 容值通常较小，机械强度差，易受温度和机械应力影响。高介电常数型（如X7R、X5R）存在直流偏压效应，即施加的直流电压越大，实际容量越小。

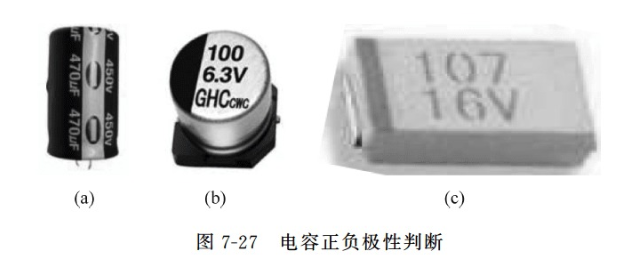

2. 电解电容（铝电解与钽电解）

特点： 有极性（使用时需注意正负极），容量通常较大，价格相对便宜。
铝电解电容：
- 优点： 容量大，耐压高，价格低。
- 缺点： 体积大，ESR较高，高频特性差，受温度影响大（电解液会挥发，寿命受温度影响显著，温度每升高10℃，寿命减半），漏电流较大。
钽电解电容：
- 优点： 容量大，体积小，ESR低，温度稳定性好。
- 缺点： 价格高，耐压较低，对浪涌电流敏感，易失效。
应用： 主要用于电源滤波、低频耦合等。

3. 安规电容（X电容与Y电容）

特点： 专门用于电源滤波，确保设备安全，防止电磁干扰（EMC）问题。它们在失效时必须是开路状态，而不是短路，以避免触电危险。
X电容（uF级）： 连接在火线和零线之间，用于滤除差模干扰。
Y电容（nF级）： 连接在火线/零线与地之间，用于滤除共模干扰。

常见电容类型对比速览

特性/类型	陶瓷电容（MLCC）	钽电容	铝电解电容
电容量范围	0.5pF - 100uF	0.1uF - 1000uF	0.1uF - 3F
耐压范围	2V - 1000V	2V - 50V	5V - 500V
ESR	几毫欧	几十毫欧至几百毫姆	几十毫欧至2.5欧
ESL	1-2nH	2nH 左右	不超过100nH
工作频率	几 MHZ至几 GHZ（高频）	几百 KHZ至几 MHZ（中低频）	小于600KHZ（低频）
极性	无极性	有极性	有极性
主要优点	高频性能好，体积小，ESR低	体积小，ESR低，耐温好	容量大，价格便宜，耐压高
主要缺点	容值小，易碎，有直流偏压	价格高，耐压低，易失效	体积大，ESR高，寿命短，高频差

手把手教你选电容：关键参数与频率特性

选择合适的电容，需要综合考虑多个参数：

容值（Capacitance）： 根据电路需求选择。小容值适合高频滤波，大容值适合低频滤波和储能。
耐压（Rated Voltage）： 额定工作电压应留有足够的裕量（通常建议留70%左右），以确保可靠性。
漏电流（Leakage Current）： 对于储能和稳定电压的应用，漏电流越小越好。
封装（Package）： 插件（Through-hole）或贴片（SMD），根据PCB设计和生产工艺选择。
频率特性（Frequency Response）： 根据工作频率选择。高频电路需要低ESR和ESL的电容。
温漂（Temperature Coefficient）： 电容容量随温度变化的程度，越小越好。

聪明人的做法：组合滤波的艺术

在实际电路中，为了达到最佳的滤波效果，工程师们常常会采用组合滤波的策略：

输入输出端电容的组合与放置

大容量与小容量电容并联：
- 一个大容量电容（如电解电容）负责滤除低频噪声和提供储能。
- 一个小容量电容（如陶瓷电容）负责滤除高频噪声。
- 两者并联可以覆盖更宽的频率范围，获得更低的整体阻抗。

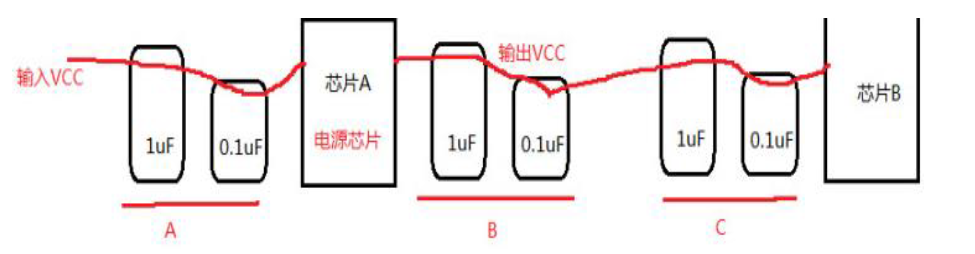

电容的放置位置：
- 在电源输入端，通常会放置一个大容量电容，再靠近芯片放置一个小容量电容。
- 在电源输出端，也遵循同样的原则：先大后小，且小电容应尽可能靠近电源芯片或负载芯片。
- 这样布局的原因是，靠近芯片的电容能够更有效地处理芯片瞬时电流变化产生的纹波和噪声。

总结与展望

电容，这个看似普通的电子元件，却以其独特的充放电和频率特性，在现代电子设备中扮演着不可或缺的角色。无论是平稳电源、净化信号，还是储存能量，都离不开它的默默奉献。随着技术的发展，电容的种类和性能还在不断优化，它们将继续在我们的数字生活中发挥关键作用。

希望通过这篇文章，您对电容有了更清晰、更深入的理解！
