ESim电工仿真电脑版介绍

ESim 电工仿真 是一款专为电工、电气自动化初学者、职业院校学生及工程技术人员开发的国产电路仿真教学软件，由国内开发者独立研发并持续更新。该软件聚焦于低压电工实操、工业控制回路、PLC 应用及安全电路等典型场景，提供高度仿真的虚拟实验环境。

✅ 官方定位：

"学习与实践电工知识的理想平台"、"低压电工考证训练利器"、"支持国产工控设备的仿真工具"。

🔧 核心功能特点

功能类别 说明

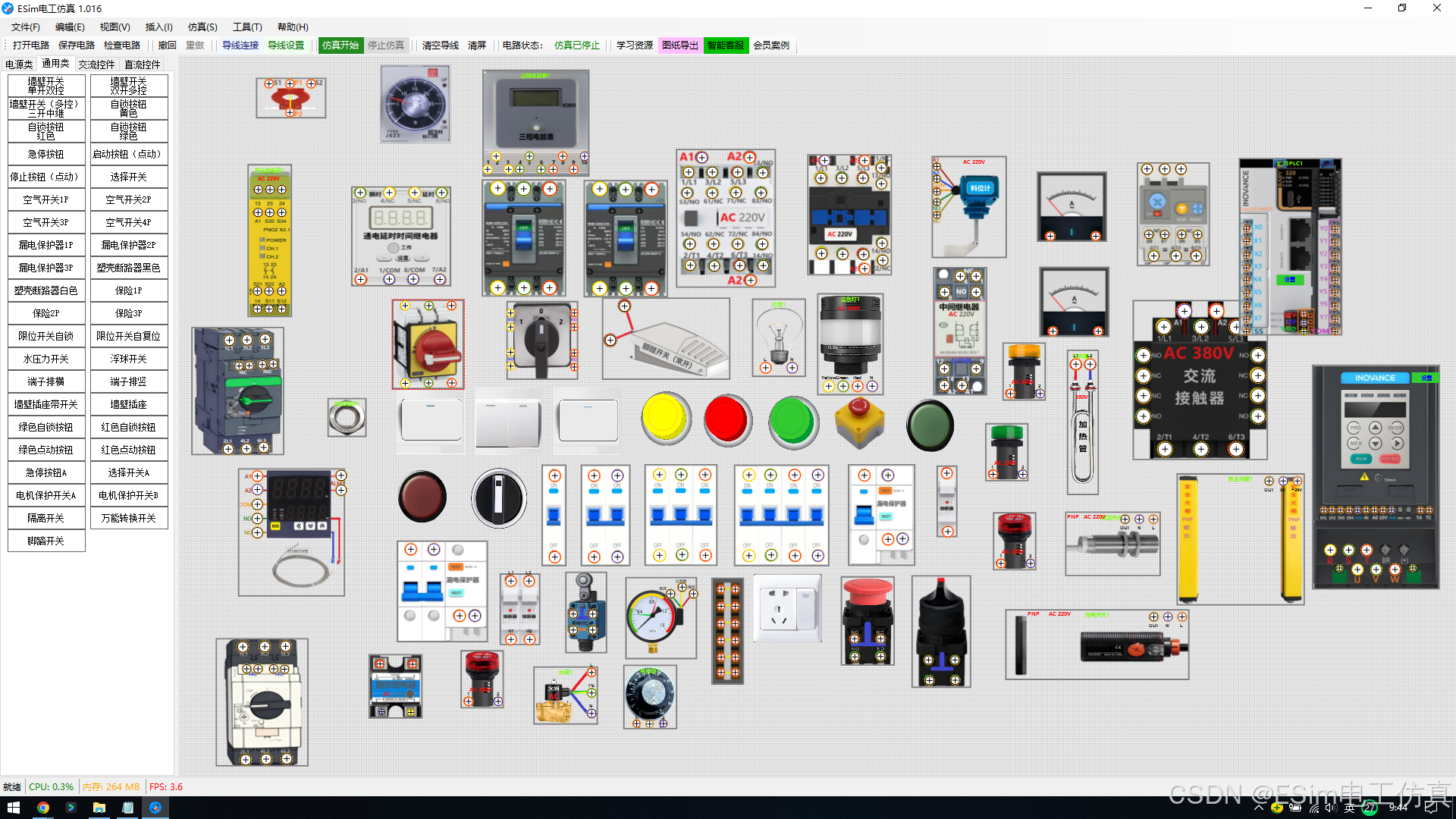

1. 丰富元件库 内置 100+ 常用电工元器件，包括：
   • 电源（单相/三相/直流）
   • 开关（墙壁开关、急停、多控、脚踏等）
   • 保护器件（断路器、漏保、熔断器、热继电器）
   • 控制元件（接触器、继电器、时间继电器、安全继电器）
   • 电机（单相/三相）
   • 传感器（接近开关、光电开关、浮球、料位）
   • 国产设备支持：汇川 PLC（Easy320）、汇川变频器（MD200）
2. 实时电路仿真 支持通电运行、动态显示电流路径、元件状态（如电机旋转、指示灯亮灭），可直观观察电路工作过程。
3. 故障模拟与诊断 可自动检测并报告常见故障：
   • 短路（相间、对零、输出短路）
   • 断路 / 虚接
   • 接线错误
   配合 万用表、电压表、电流表 进行排故训练。
4. 考证实操支持 内置 低压电工实操考试六大典型电路（如电机正反转、星三角启动、双控照明等），贴合国家考核标准，助力考证。
5. 双模式 PLC 编程仿真 • 手动强制模式：直接控制输出点
   • 自动模式：连接虚拟 PLC，进行梯形图逻辑验证（需配合编程软件）
6. 安全无风险实训 所有操作在虚拟环境中完成，避免真实接线中的触电、短路等安全隐患，适合反复练习。
   💻 软件版本与授权
   平台：Windows 电脑版（.exe 可执行程序，无需安装）
   授权模式：
   基础功能免费（覆盖大部分教学与考证需求）
   高级功能 VIP 付费（如变频器、温控器、部分直流/特殊接触器等）
   文件格式：自定义项目文件（通常保存为 .esim 或专用格式），需通过软件内部"打开"加载。
   🎯 适用人群与场景
   用户类型 应用场景
   自学用户 零基础学电工、理解控制原理、反复练习接线
   职业院校/技校 课堂教学演示、替代部分硬件实验、降低实训成本
   考证学员 低压电工操作证（T证）实操科目训练
   企业培训 新员工岗前培训、故障排查演练、安全回路测试
   工控爱好者 搭建 PLC + 变频器 + 传感器联动系统，验证控制逻辑
   📦 获取方式（公开渠道）
   Gitee 开源仓库：
   https://gitee.com/chenzunzhi/esim/blob/master/download
   微信公众号：搜索 "ESim电工仿真" 获取下载链接与教程
   CSDN 技术社区：多篇原创文章提供资源与案例（作者：ESim电工仿真）
   ESim电工仿真官网：http://www.easytosim.cn/
   抖音/咸鱼：部分用户分享安装包或代下载服务
   ⚠️ 注意：软件为独立 EXE 程序，不与系统文件关联，需通过软件内"文件 → 打开"加载项目。

🌟 开发者理念

强调 "理论 + 仿真 + 实践" 三位一体学习法

积极 支持国产工控品牌（如汇川技术）

提倡 自主思考、主动搜索、动手试错 的学习态度

持续优化用户体验（如新增放大镜接线、网格吸附、故障报告等）

✅ 总结

ESim 电工仿真电脑版 是一款本土化强、贴近实际、教学导向明确的电工仿真工具。它以低门槛、高实用性、安全可靠的特点，成为当前国内电工教育与技能训练领域的重要辅助软件，尤其适合准备低压电工证考试或入门工业控制的学习者使用。

ESim电工仿真软件电脑版的控件介绍

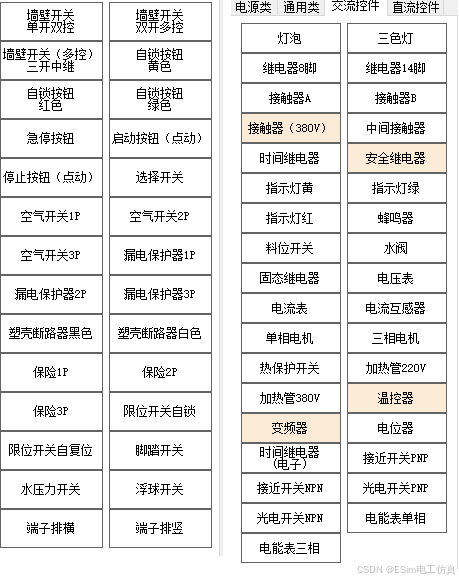

ESim 电工仿真电脑版 --- 控件清单

序号	控件英文类名	控件中文名称/功能	主要分类	VIP限制	备注/说明
一、电源与供电
1	SinglePhasePowerSupply	单相交流电源	交流电源	否	唯一性检查 (CheckACPower)
2	ThreePhasePowerSupply	三相交流电源	交流电源	否	唯一性检查 (CheckACPower)
3	DCPower	直流电源	直流电源	✅ 是	唯一性检查 (CheckDCPower)
4	DCPowerA	直流电源A型	直流电源	✅ 是	唯一性检查 (CheckDCPower)
二、开关与按钮
5	WallSwitch	墙壁开关 (单控)	开关	否	常见单联单控开关
6	WallSwitchTwo	双控开关	开关	否	用于两地控制一盏灯
7	WallSwitchMultiControl	多控开关	开关	否	用于三地及以上控制
8	YellowButton	黄色自锁按钮	按钮	否	自锁型
9	RedButton	红色自锁按钮	按钮	否	自锁型
10	GreenButton	绿色自锁按钮	按钮	否	自锁型
11	GreenButtonA	绿色按钮A型	按钮	否	可能为点动或自锁
12	RedButtonA	红色按钮A型	按钮	否	可能为点动或自锁
13	GreenJogButton	绿色点动按钮	按钮	否	点动/不自锁
14	RedJogButton	红色点动按钮	按钮	否	点动/不自锁
15	GreenJogButtonA	绿色点动按钮A型	按钮	否	点动/不自锁
16	RedJogButtonA	红色点动按钮A型	按钮	否	点动/不自锁
17	EmergencyStop	急停按钮	按钮	否	蘑菇头式急停
18	EmergencyStopA	急停按钮A型	按钮	否	蘑菇头式急停
19	SelectSwitch	选择开关	开关	否	多位选择开关
20	SelectSwitchA	选择开关A型	开关	否	多位选择开关
21	CAMswitch	万能转换开关	开关	否	凸轮控制器/组合开关
22	FootSwitch	脚踏开关	开关	否	用脚操作的开关
23	Knob	电位器/旋钮	调节元件	否	用于调节电压/电阻
三、保护与控制电器
24	AirSwitch1P	1P空气开关 (微型断路器)	保护电器	否	单极
25	AirSwitch2P	2P空气开关	保护电器	否	双极
26	AirSwitch3P	3P空气开关	保护电器	否	三极
27	AirSwitch4P	4P空气开关	保护电器	否	四极（三相四线）
28	Isolatingswitch	隔离开关	保护电器	否	用于电气隔离
29	CircuitBreakerB	B型断路器	保护电器	否	短路保护特性B型
30	CircuitBreakerW	W型断路器	保护电器	否	可能为不同分断能力或品牌型号
31	MotorCircuitBreakerA	A型电机保护开关	保护电器	否	电机专用断路器
32	MotorCircuitBreakerB	B型电机保护开关	保护电器	否	电机专用断路器
33	RCD1P	1P漏电保护器	保护电器	否	单极漏保
34	RCD2P	2P漏电保护器	保护电器	否	双极漏保
35	RCD3P	3P漏电保护器	保护电器	否	三极漏保
36	Fuse1P	1P保险丝/熔断器	保护电器	否
37	Fuse2P	2P保险丝/熔断器	保护电器	否
38	Fuse3P	3P保险丝/熔断器	保护电器	否
39	ThermalProtectionSwitch	热保护开关/热继电器	保护电器	否	电机过载保护
40	LimitSwitch	限位开关	传感器/开关	否	机械位置检测
41	LimitSwitchJog	点动式限位开关	传感器/开关	否	可能为自复位式
42	FloatSwitch	浮球开关	传感器/开关	否	液位控制
43	LevelSwitch	料位开关	传感器/开关	否	物料位置检测
44	LevelSwitchDC	直流型料位开关	传感器/开关 (DC)	否
45	WaterPressureSwitch	水压力开关	传感器/开关	否	压力控制
四、继电器与接触器 (交流)
46	Relay8Pin	8脚继电器	继电器	否
47	Relay14Pin	14脚继电器	继电器	否
48	ACContactorA	A型交流接触器	接触器	否
49	ACContactorB	B型交流接触器	接触器	否
50	ACContactorC	C型交流接触器	接触器	✅ 是	VIP功能
51	ACContactorD	D型交流接触器	接触器	否
52	TimeRelay	时间继电器 (交流)	继电器	否
53	TimeRelayE	E型时间继电器	继电器	否	代码中标注"待更新"
54	SafetyRelay	安全继电器 (交流)	继电器	✅ 是	VIP功能
五、继电器与接触器 (直流)
55	Relay8PinDC	8脚直流继电器	继电器 (DC)	否
56	Relay14PinDC	14脚直流继电器	继电器 (DC)	否
57	ACContactorADC	A型直流接触器	接触器 (DC)	否	类名有"AC"可能是命名遗留，功能应为直流
58	TimeRelayDC	直流时间继电器	继电器 (DC)	否
59	SafetyRelayDC	直流安全继电器	继电器 (DC)	✅ 是	VIP功能
六、指示与信号
60	TriColourLight	三色灯 (交流)	指示灯	否
61	TriColourLightDC	三色灯 (直流)	指示灯 (DC)	否
62	LEDYellow	黄色指示灯 (交流)	指示灯	否
63	LEDGreen	绿色指示灯 (交流)	指示灯	否
64	LEDRed	红色指示灯 (交流)	指示灯	否
65	LEDYellowDC	黄色指示灯 (直流)	指示灯 (DC)	否
66	LEDGreenDC	绿色指示灯 (直流)	指示灯 (DC)	否
67	LEDRedDC	红色指示灯 (直流)	指示灯 (DC)	否
68	Buzzer	蜂鸣器 (交流)	信号设备	否
69	BuzzerDC	蜂鸣器 (直流)	信号设备 (DC)	否
70	SafetyLightCurtainDC	安全光幕 (直流)	安全设备 (DC)	否
七、负载与执行器
71	Bulb	灯泡	负载	否
72	SinglePhaseMotor	单相电机	电机负载	否
73	ThreePhaseMotor	三相电机	电机负载	否
74	WaterValve	水阀/电磁水阀	执行器	否
75	SolenoidValve	电磁阀 (直流)	执行器 (DC)	否
76	HeatingTube220V	220V加热管	加热负载	否
77	HeatingTube380V	380V加热管	加热负载	否
八、传感器 (交流)
78	ProximitySwitchPNP	PNP接近开关	传感器	否
79	ProximitySwitchNPN	NPN接近开关	传感器	否
80	OptoElectronicSwitchPNP	PNP光电开关	传感器	否
81	OptoElectronicSwitchNPN	NPN光电开关	传感器	否
九、传感器 (直流)
82	ProximitySwitchPNPDC	PNP接近开关 (直流)	传感器 (DC)	否
83	ProximitySwitchNPNDC	NPN接近开关 (直流)	传感器 (DC)	否
84	OptoElectronicSwitchPNPDC	PNP光电开关 (直流)	传感器 (DC)	否
85	OptoElectronicSwitchNPNDC	NPN光电开关 (直流)	传感器 (DC)	否
十、仪表与测量
86	VoltMeter	电压表	测量仪表	否
87	AmMeter	电流表	测量仪表	否
88	CurrentTransformer	电流互感器	测量附件	否	配合电流表使用
89	ElectricEnergyMeter	单相电能表	测量仪表	否
90	ElectricEnergyMeter3P	三相电能表	测量仪表	否
十一、其他元件与高级功能
91	WallSocket	墙壁插座	终端设备	否
92	WallSocketA	5孔单控插座	终端设备	否	带开关的插座
93	HorizontalTerminalBlock	横向端子排	接线附件	否
94	VerticalTerminalBlock	竖向端子排	接线附件	否
95	SSR	固态继电器 (交流)	电子开关	否
96	SSRDC	固态继电器 (直流)	电子开关 (DC)	否
97	TemperatureController	温控器	控制器	✅ 是	VIP功能
98	MD200	变频器 (示例型号MD200)	控制器	✅ 是	VIP功能
99	Easy320	PLC (示例型号Easy320)	控制器	否	可编程逻辑控制器
100	TestMaterials	测试物料	测试元件	否	可能用于功能测试

✅ 说明：

VIP 限制：仅 DCPower、DCPowerA、ACContactorC、SafetyRelay、SafetyRelayDC、TemperatureController、MD200 为付费功能。

电源唯一性：软件通过 CheckACPower() 和 CheckDCPower() 确保同一电路中仅允许一个交流或一个直流电源。

国产支持：MD200（汇川变频器）、Easy320（汇川PLC）体现对国产工控设备的仿真适配。

ESim电工仿真软件电脑版的特色功能介绍

导线的设置

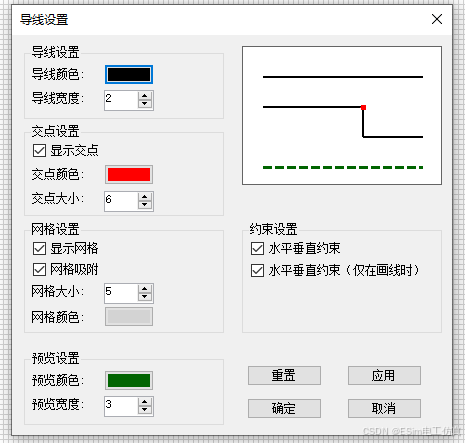

在ESim电工仿真软件电脑版的顶部菜单栏点击导线设置 按钮即可弹出导线设置框，在导线设置框里我们可以设置的导线的颜色、宽度、交点颜色、交点大下、预览导线的颜色和宽度、画布的网格是否显示以及网格的大下和颜色等，可以选择导线是否启用水平垂直约束规则（正交规则）等；具体事项见下面的图片

如何画线，如何连接导线

ESim电工仿真软件电脑版借鉴CAD的经验，通过鼠标点击即可实现画线和控件端子的导线连接。

如在控件A的端子和控件B的端子之间连接导线，我们可以这样做：

1.在ESim电工仿真软件电脑版的顶部菜单栏点击导线连接 按钮进入画线模式

2.鼠标左键点击控件A的端子即可确定导线的起点，我们移动鼠标后就可以看到预览的导线了，到达控件B的端子时我们再用鼠标左键点击一下端子，即可确定导线的终点，这样控件A的端子和控件B的端子之间连接导线就自动完成了。

3.画线时如需要拐弯，我们只需要鼠标左键点击一下，即可增加一个拐点，这是导线就可以拐弯了。

4.画线过程中我们随时可以鼠标右键点击退出画线模式。

电脑版如何画线

如何删除导线

1.通过顶部菜单的撤回和重做键，我们可以选择是否删除和保留导线

2.通过鼠标右键点击导线，然后点击删除即可

3.通过鼠标右键点击导线，选择后按 DELETE 键完成删除

电脑版的导线删除方法

如何缩放和移动电路

1. 鼠标滚轮缩放（最常用）
   基本操作：
   向上滚动滚轮：放大视图
   向下滚动滚轮：缩小视图
2. 按住鼠标滚轮，即可上下左右移动电路
3. Ctrl + 加号(+) 放大
4. Ctrl + 减号(-) 缩小
5. Ctrl + 键盘方向键 即可上下左右移动电路

如何使用万用表

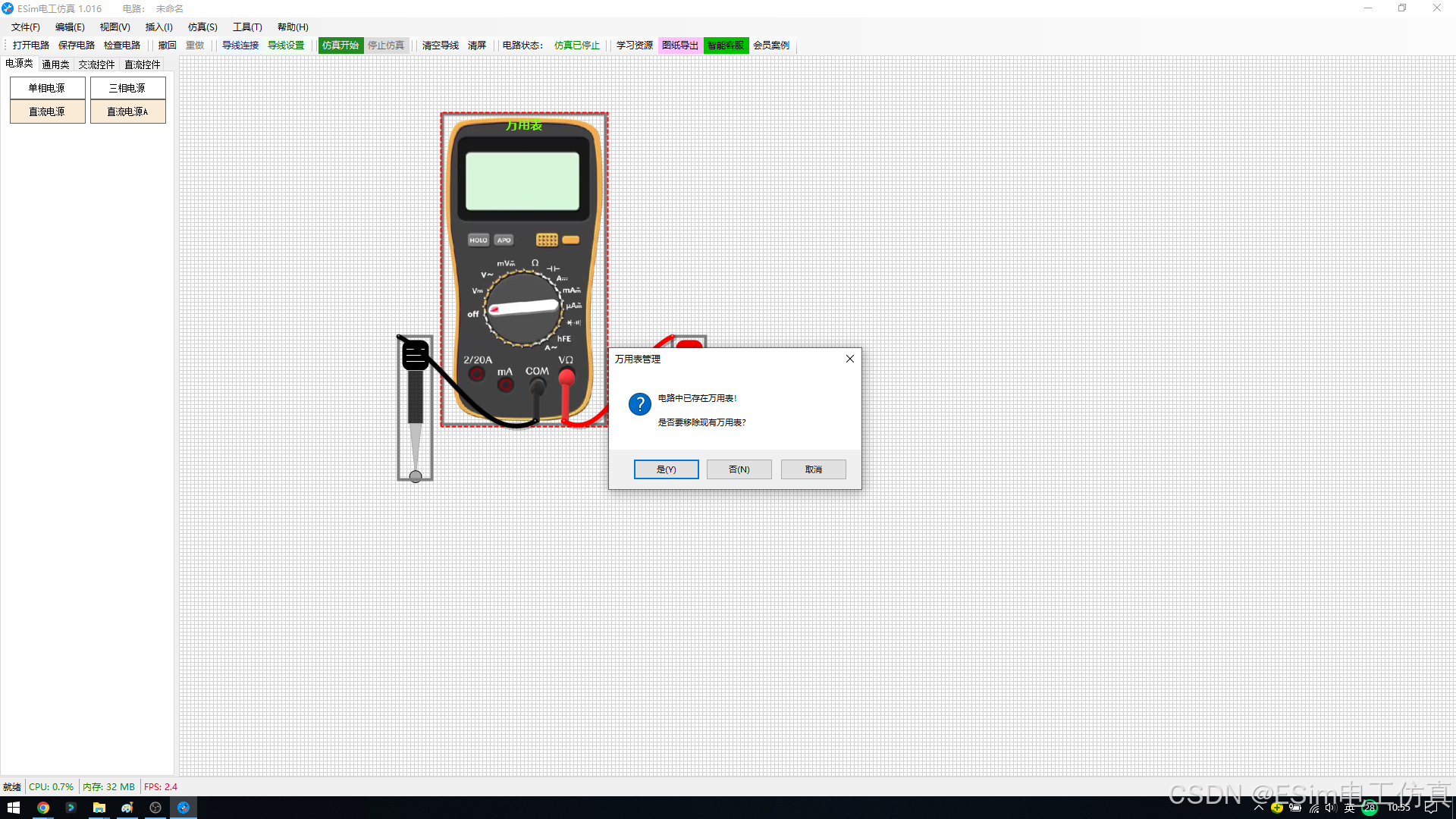

1.添加万用表，通过顶部菜单的工具，然后再选择点击万用表，即可添加万用表控件

2.删除万用表，通过顶部菜单的工具，然后再选择点击万用表，再弹出的菜单里即可选择删除或者保留万用表控件

如何使用高级图片控件

1.添加高级图片控件

通过顶部菜单的插入，然后再选择点击插入高级图片，即可完成高级图片的控件的添加

2.设置高级图片控件的属性

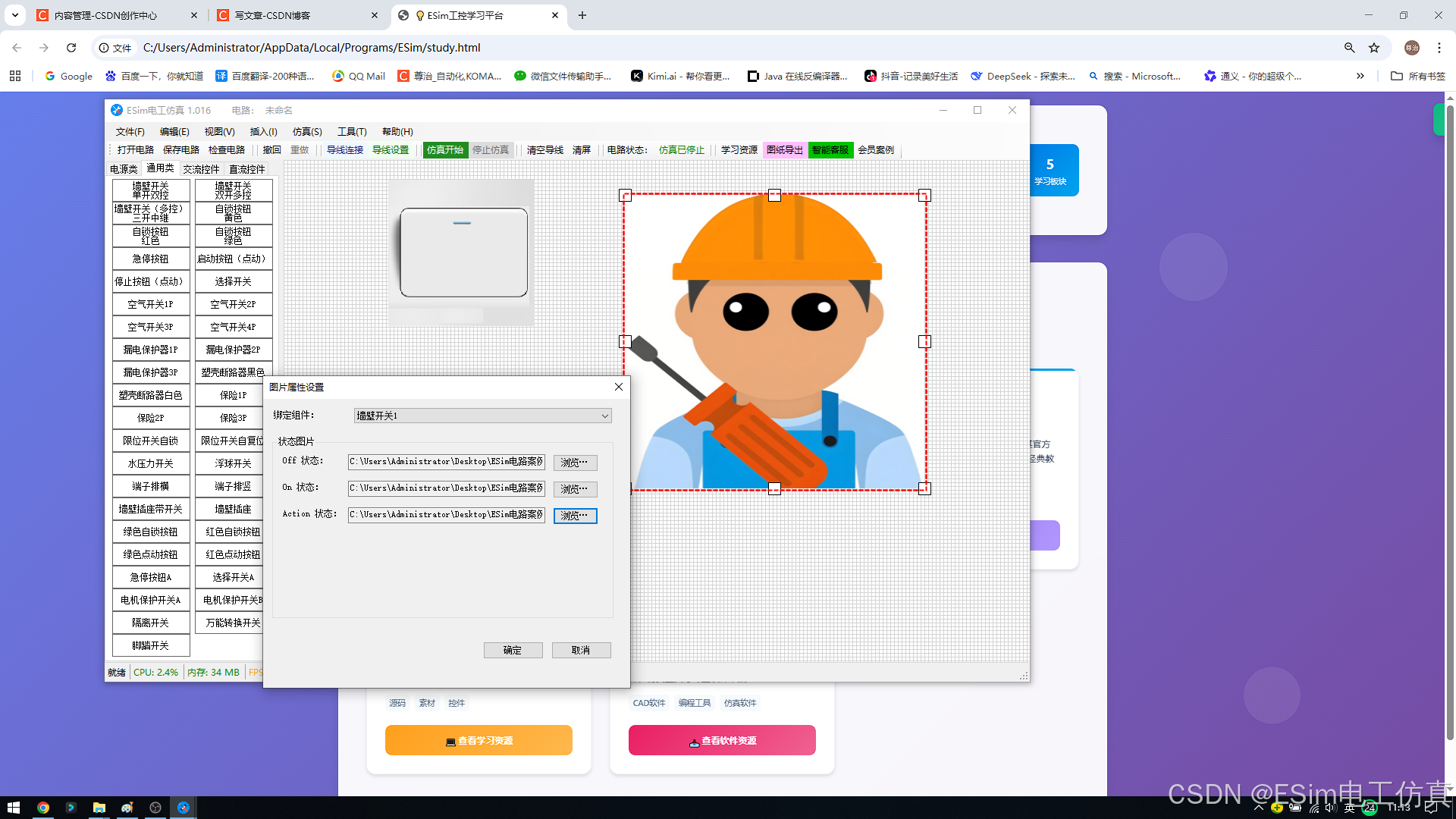

右键点击高级图片，再弹出的菜单中选择图片属性即可进行设置

3.高级图片属性的解释

绑定组件，作用是高级图片控件随绑定的组件的状态进行变化

OFF状态，绑定控件的关闭状态

ON状态，绑定控件的电源送上时的状态

ACTION状态，绑定控件的动作时的状态，如传感器动作等等

ESim电工仿真之高级图片控件如何使用

ESim电工仿真软件电脑版的应用案例

学习的思路和方法

在学习和成长的道路上，方法比努力更重要。很多人埋头苦学、拼命工作，却始终原地踏步，原因往往不在于不够勤奋，而在于思维方向错了，学习方式低效。如果方向不对，走得越快，反而离目标越远。

我们常常陷入一种误区：认为只要自己足够努力，总有一天会"悟"出来。但现实是------闭门造车、独自摸索的时代已经过去了。当你终于靠自己摸索出一些经验时，可能已经错过了最佳的成长期。年龄渐长，机会窗口悄然关闭，即使你才华横溢，也未必再有人愿意给你试错的空间。

真正的聪明人，从不靠"硬扛"来成长。他们懂得借力前行，善于观察身边的优秀者，找到值得学习的榜样------可能是你敬佩的同事，也可能是某个思维清晰、行动高效的前辈。

向榜样学习，不是简单的模仿，而是深度观察与思考：

他是如何思考问题的？

面对挑战，他采取了什么策略？

他的时间是怎么管理的？

他是如何沟通与表达的？

从这些细节中汲取精华，吸收他们身上可复制的优点，能让你少走几年弯路，实现事半功倍的成长。

同时，别忘了培养三种核心能力：

学会观察，学会思考，学会搜索。

学会利用身边的资源或者工具软件

发现身边的资源或者知道的工具软件，尽量最大化的利用好他们，让他们为我们的学习或者工作服务，这是我们提高学习或者工作效率的最好方式！例如ESim电工仿真，有电脑版和安卓手机版，他们有什么区别？哪些功能是免费的？哪些是收费的？我们如何充分利用ESim电工仿真的免费功能呢？我们是否有条件去买个会员呢？正确的认识和评估自己的能力，最大化的去利用这些工具软件一定会事半功倍！

粉料输送演示项目的要求

如今国家大力支持智能制造，大量的设备需要改造和升级，这也给我们工控人创造了很多的就业机会！下面的案例就是一个行业的经典案例：某工厂的粉料一直是人工投送，这样弊端很明显，如工作环境差，人员需求多招工难等等，公司领导明确要求对现有的设备进行升级改造！

项目要求：

1.粉料需要自动输送到指定的设备，速度可调

2.需要自动下料

3.需要有手动和自动功能

4.功能可以拓展，方便后续进行升级

粉料输送演示项目的构思和设计

构思过程：

.粉料需要自动输送到指定的设备，速度可调

考虑到粉料的特殊性，所以上料的方式才有螺杆式上料，电机配变频器调速

需要自动下料

考虑到粉料的特殊性，料斗增加阻旋式料位开关

需要有手动和自动功能

功能可以拓展，方便后续进行升级

考虑到成本和稳定性，电路采用PLC控制，PLC选型为国产汇川PLC Easy320

粉料输送演示项目总结

1.搜集整理项目需求

2.项目构思设计

3.整理出项目的BOM

4.PLC编程和项目仿真组态

5.调试和仿真运行

6.总结

案例链接：https://blog.csdn.net/chenchuai/article/details/152507920

粉料输送项目演示视频

ESim电工仿真软件电脑版的问题解答

如何删除导线

利用撤回和重做功能删除、或鼠标右键点击选择导线，然后按键盘DELETE 键删除，或或鼠标右键点击选择导线，然后点击弹出的导线删除按钮删除

ESim电工仿真电脑版和手机版的通用吗

ESim电工仿真电脑版和手机版是不通用的，手机版功能多，使用方便，电脑版的画线功能强大，缩放和移动流畅，适合设计，大家根据自己的侧重点选择使用！

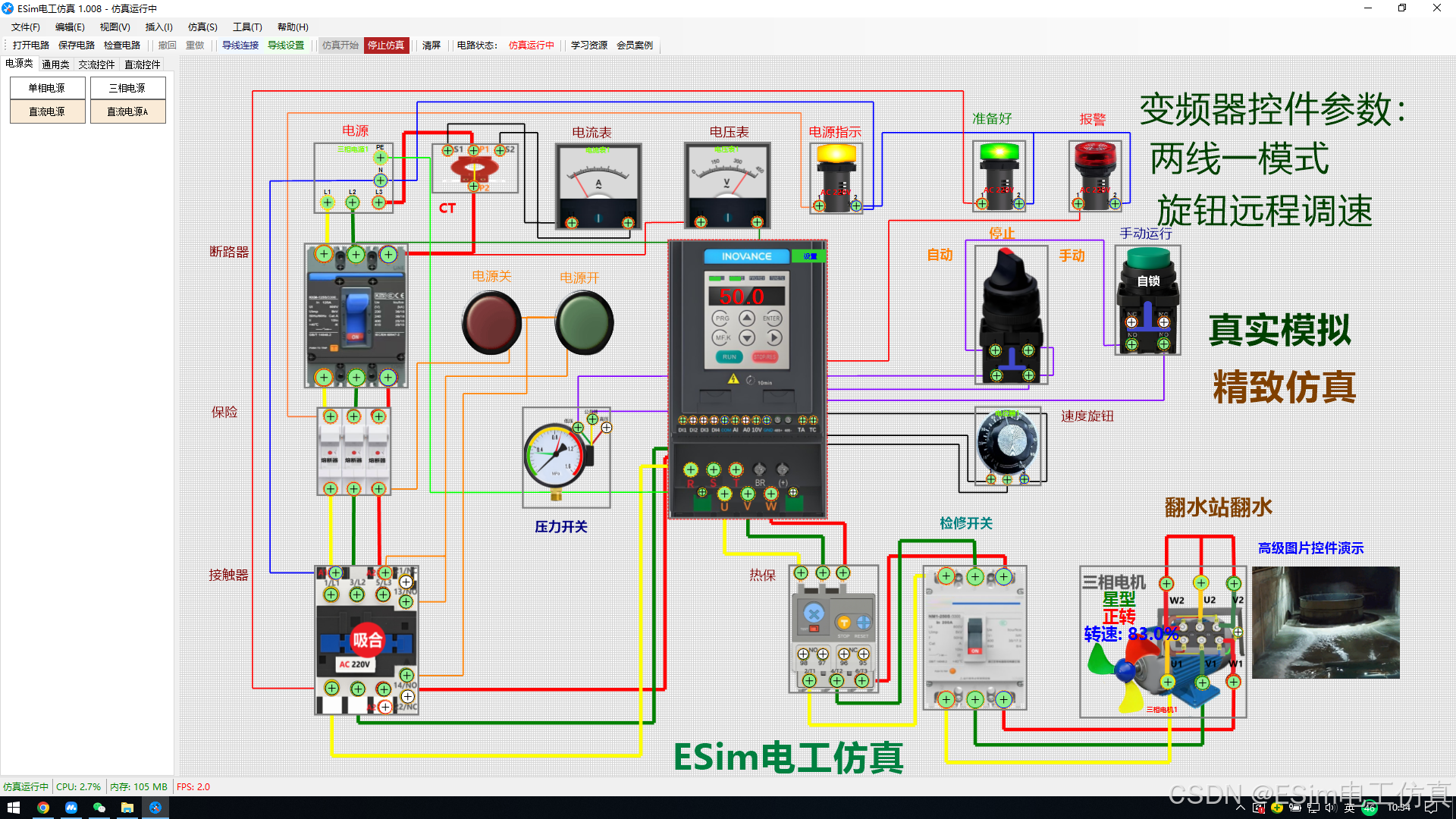

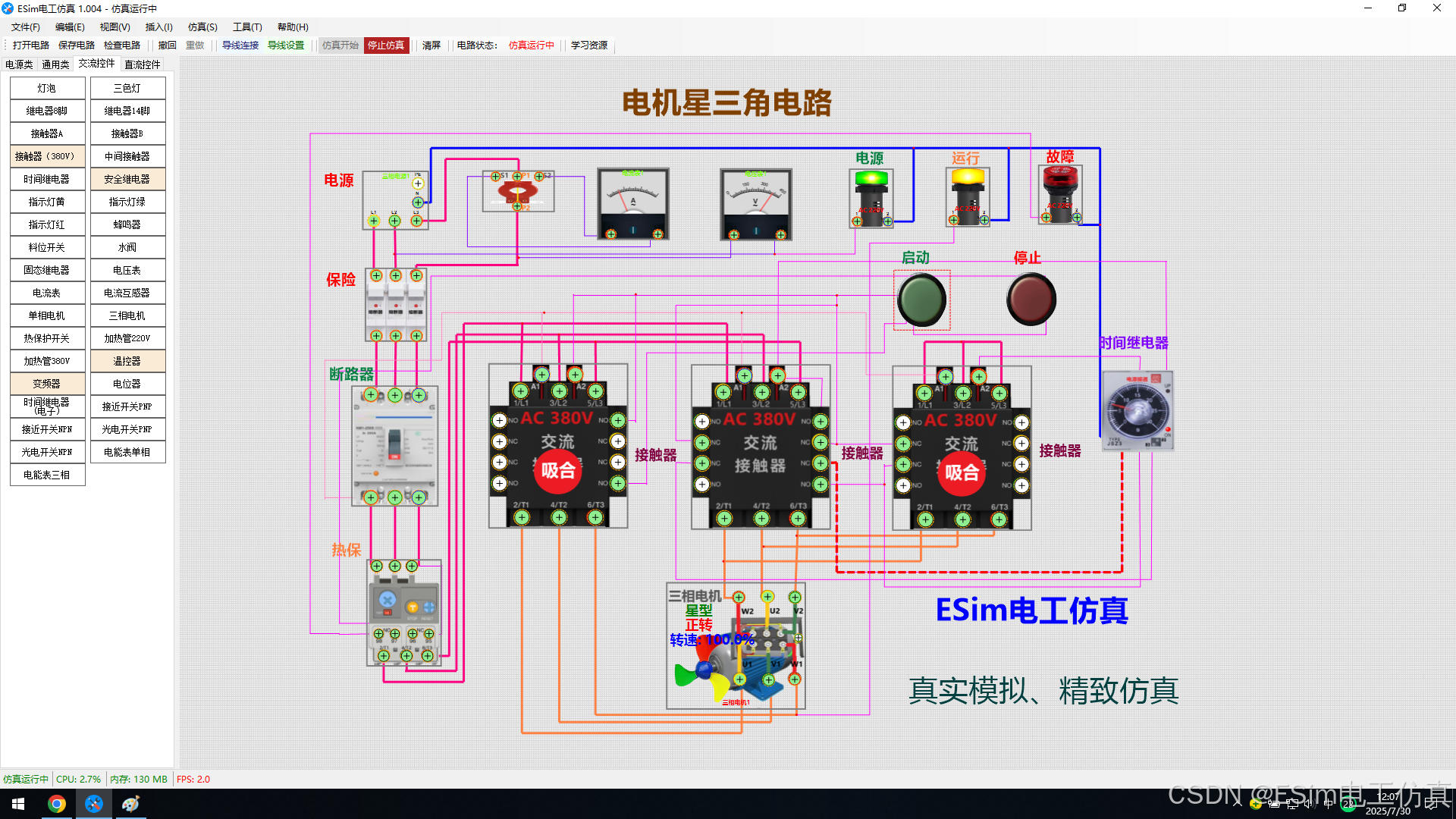

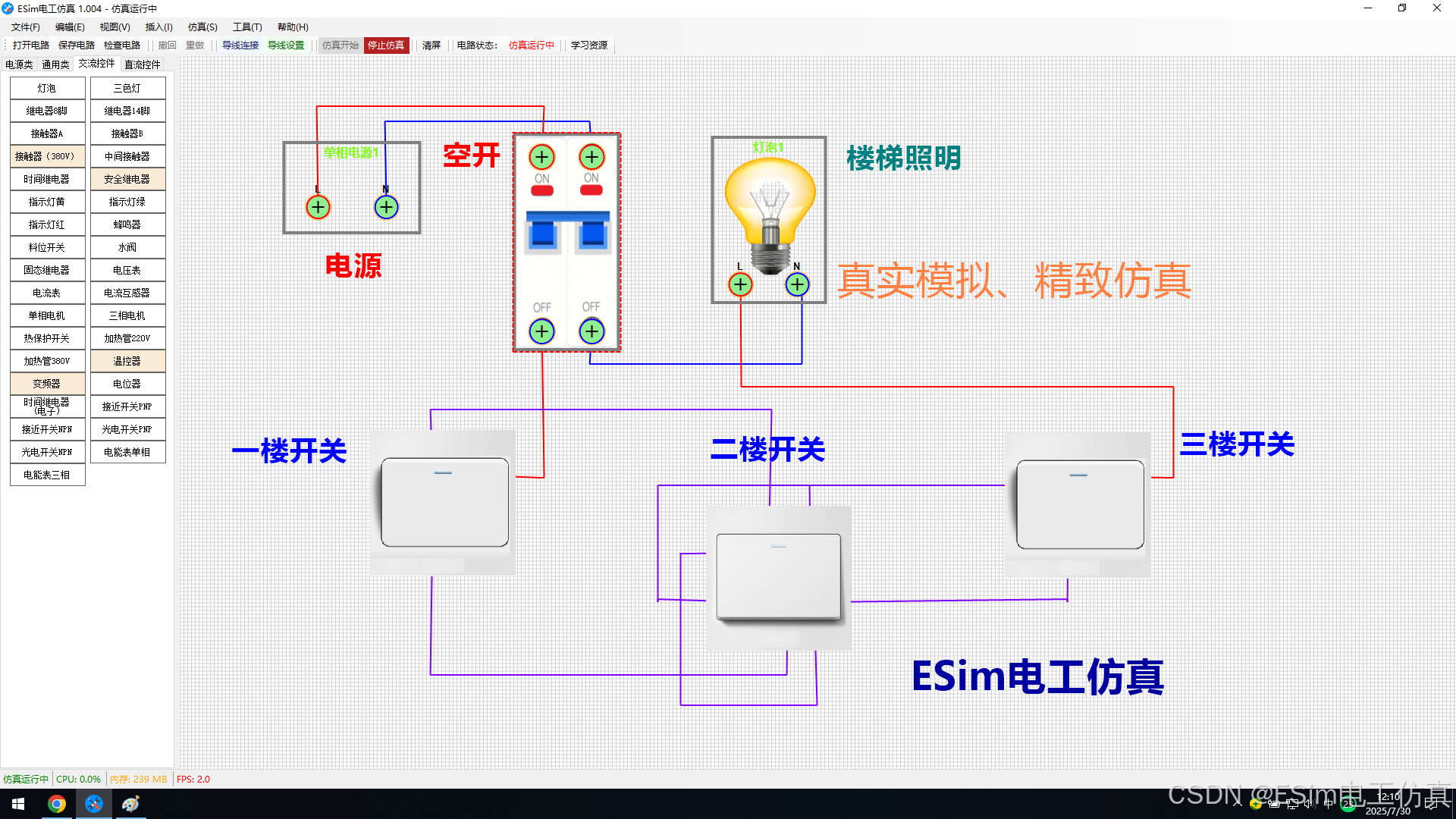

ESim电工仿真软件电脑版的电路展示
