西门子S7 - 200 PLC与组态王构建智能停车场收费系统的奇妙之旅

西门子S7-200PLC和组态王的智能停车场收费系统停车场电气控制系统

在智能交通蓬勃发展的今天，停车场的智能化管理变得愈发重要。其中，基于西门子S7 - 200 PLC和组态王打造的智能停车场收费系统，堪称电气控制系统中的经典之作。今天咱就来深入探究一番。

西门子S7 - 200 PLC：系统的智慧大脑

西门子S7 - 200 PLC是整个停车场电气控制系统的核心。它负责收集各类传感器信号，比如车辆检测传感器、车位检测传感器等，并根据预设的逻辑来控制道闸、指示灯等设备的运行。

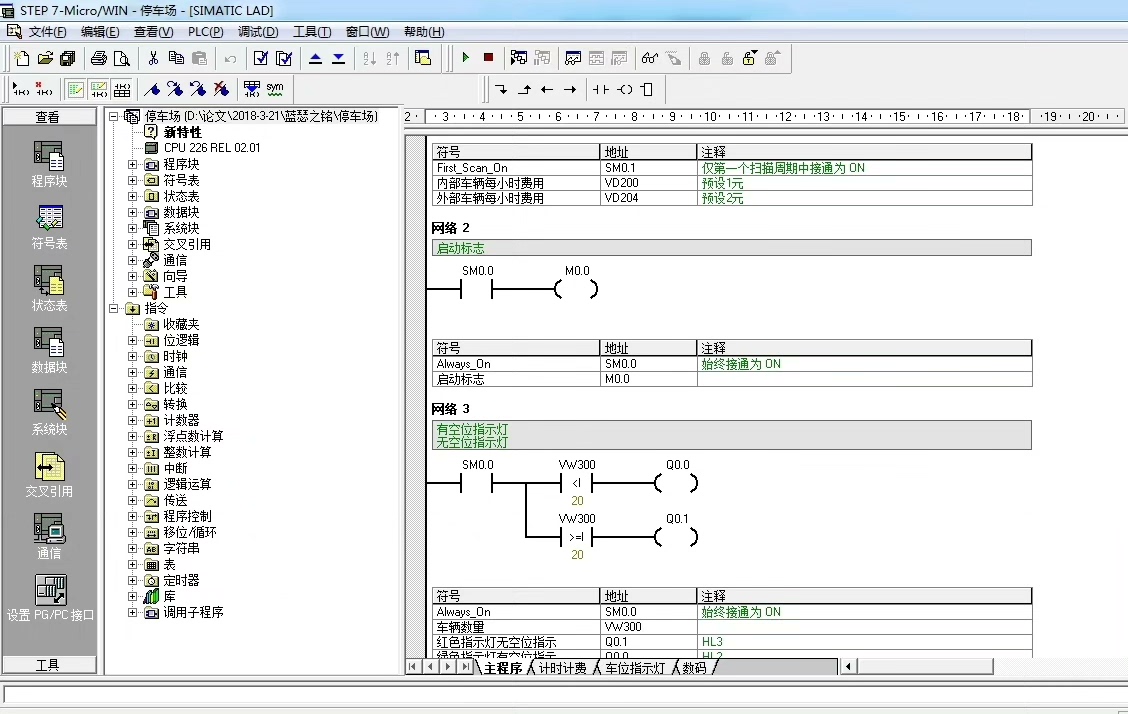

先看看车辆进入停车场的逻辑代码示例（以梯形图为例，这里简单示意部分关键逻辑）：

ladderdiagram 复制代码

Network 1: 车辆进入检测
LD I0.0 // 假设I0.0连接入口车辆检测传感器
O M0.0
AN I0.1 // I0.1连接道闸已开启标志（防止重复开启）
= Q0.0 // Q0.0控制道闸开启

在这段代码中，当入口车辆检测传感器（I0.0）检测到车辆时，首先检查道闸是否已经开启（通过I0.1），如果未开启，则输出信号（Q0.0）控制道闸开启。这里巧妙地利用了PLC的逻辑判断能力，确保道闸的正确操作。

组态王：人机交互的魔法舞台

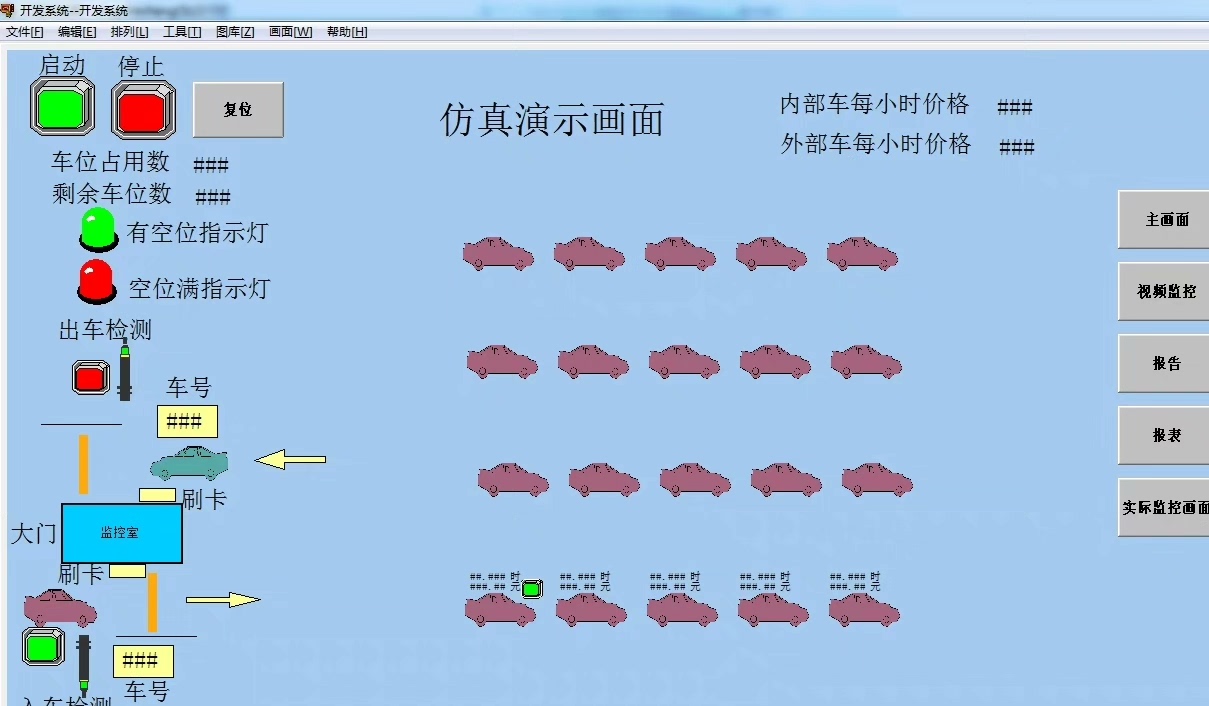

组态王则为我们提供了一个直观的人机交互界面。通过组态王，管理人员可以实时监控停车场内的车位状态、车辆进出记录等信息，还能进行收费管理等操作。

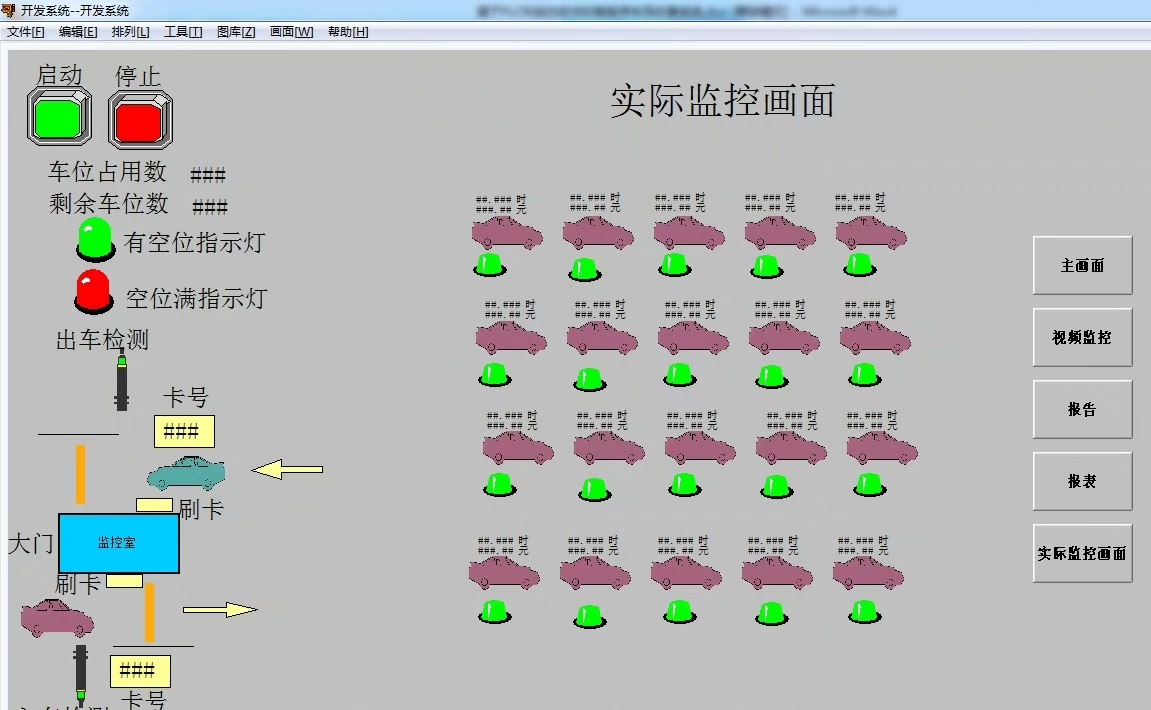

比如说，我们在组态王中创建一个车位状态监控画面。在画面制作过程中，通过与PLC建立数据连接，实时读取PLC中存储的车位状态信息。假设我们用一个指示灯来表示车位状态，绿色表示空闲，红色表示已占用。

代码层面，在组态王中设置数据变量与PLC对应寄存器关联，例如：

vbscript 复制代码

' 读取PLC中车位状态寄存器的值
Dim status
status = ReadPLCRegister("V100") '假设V100存储车位状态
If status = 0 Then
    '设置指示灯为绿色
    SetObjectColor "Light1", RGB(0, 255, 0)
Else
    '设置指示灯为红色
    SetObjectColor "Light1", RGB(255, 0, 0)
End If

这段代码通过读取PLC中特定寄存器的值（这里假设为V100）来判断车位状态，并相应地设置指示灯颜色，让管理人员一目了然。

智能停车场收费系统：两者的完美融合

当车辆出场时，系统结合PLC采集到的车辆入场时间信息和组态王中的收费规则来计算停车费用。比如：

ladderdiagram 复制代码

Network 2: 停车费用计算
LD I0.2 // 假设I0.2连接出口车辆检测传感器
CALL FC1 // 调用停车时间计算功能块
MOVW VW200, AC0 // 将计算出的停车时间存入累加器AC0
// 根据时间计算费用，这里简化示意，实际会更复杂
MUL AC0, 2 // 假设每小时收费2元
TMW AC0, VW300 // 将费用存入VW300

在组态王界面上，当出口车辆检测传感器触发（I0.2），PLC计算出停车时间，并转换为费用存入VW300。同时，组态王从VW300读取费用信息显示在收费界面上，供收费员或自助缴费终端使用。

通过西门子S7 - 200 PLC和组态王的紧密协作，智能停车场收费系统实现了高效、准确的车辆管理和收费操作，为现代停车场的智能化运营提供了坚实的技术支撑。无论是技术爱好者还是行业从业者，都能从这个系统中领略到自动化控制与信息化管理结合的魅力。
