在5G、物联网、新能源汽车等高科技领域，电子设备的电磁兼容性（EMC）直接决定其可靠性。BCI大电流注入测试作为EMC测试的核心手段，如何为设备抵御电磁干扰？本文将带您一探究竟。
一、什么是BCI大电流注入测试？
BCI（Bulk Current Injection）大电流注入测试，是一种通过电磁耦合方式，在设备线缆上注入高频大电流，模拟真实电磁环境对设备干扰的测试方法。其核心原理是利用电流探头将高频信号耦合到被测设备的线缆中，检测设备在强电磁干扰下的性能稳定性。
技术特点：
高频大电流：测试频率覆盖100kHz~400MHz，电流强度可达数百毫安；
非破坏性：通过耦合方式注入干扰，避免直接接触导致的设备损伤；
精准定位：可针对特定线缆或接口进行针对性测试，快速定位干扰源。
二、BCI测试为何如此重要？
随着电子设备集成度提升，电磁干扰问题日益突出。例如：
新能源汽车：电机控制器、电池管理系统等部件在复杂电磁环境中易受干扰，导致功能异常；
工业自动化：PLC、传感器等设备在强电磁场下可能误触发，引发生产事故；
消费电子：手机、平板等设备在充电或通信时，可能因电磁干扰导致信号中断。
BCI测试通过模拟极端电磁环境，帮助厂商提前发现设计缺陷，避免产品上市后因电磁兼容问题召回，大幅降低研发成本。
三、BCI测试系统的核心组件
一套完整的BCI测试系统通常包括以下部分：
信号发生器：产生高频大电流信号，频率范围覆盖测试需求；
电流探头：将信号耦合到被测设备线缆，确保干扰注入的准确性；
监测设备：实时采集设备响应数据，判断是否通过测试；
屏蔽室：隔离外部电磁干扰，保证测试环境纯净。
大电流注入测试系统BCI-1204采用一体化设计，内置信号合成器，三通道功率计、RF功放，双定向耦合器等。可输出从4kHz~400MHz的CW、AM、PM等调制或无调制的射频信号。宽输入范围的功率计可无间断检测从-85DBm~20DBm的功率信号。可选平均模式或脉冲模式以应对检测幅度调制或脉冲调制信号。各部分可单独工作，可外置功率放大器。真正一体式设计让校准速度更快，可在几十秒的时间校准完全部频点。
依据标准：ISO11452-4、 GB/T33014.4、 GB/T17619、 SAE J1113-4等。
++++产品特点++++
> 内置标准库及标准波形 ，支持调用已编辑标准测试文件 ，提供出厂前特定标准库定制。
> 支持大电流注入(配合电流注入钳),可选电流监视探头，支持闭环测试法。
> 功率计支持脉冲检测模式便于军工领域测试。
> 信号合成器、功率计，功放支持单独使用、支持一键校准。
> 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
> 整段校准时间小于1分钟。
> 10.1寸电容触摸屏，输入四象限控制。
> 4U/19寸标准机箱，总重≤20Kg。
++++系统技术参数++++
|------------|-------------|---------------------------------------|
| 序号 | 指标项 | 指标值 |
| 信号发生器 |||
| 1 | 频率范围 | 9kHz-400MHz |
| 2 | 频率分辨率 | 1Hz |
| 3 | 频率温度稳定度 | ±0.5ppm |
| 4 | 谐波 | ≤-30dBc |
| 5 | 非谐波 | ≤-50dBc |
| 6 | 输出功率范围 | -100dBm~3dBm |
| 7 | 幅度调制 | 调制频率：1Hz~10kHz; 调制深度：1%~99%，内调制/外调制 |
| 8 | 脉冲调制 | 调制频率：1Hz~10kHz; 占空比：1%~99% |
| 功率计x3 |||
| 1 | 频率范围 | 9kHz-400MHz |
| 2 | 输入范围 | -90dBm-+20dBm |
| 3 | 精度 | ±0.5 dB |
| 4 | 采样模式 | 平均、积分、脉冲 |
| 5 | 输入接口 | 前面板SMA，后面板N头 |
| 功放 |||
| 1 | 增益范围 | 50~54DB |
| 2 | 频率范围 | 100kHz-400MHz |
| 3 | 输出功率 | 120W 51DBm/200W 53DBm |
| 4 | 输出接口 | 后面板N头 |
| 双定向耦合器 |||
| 1 | 频率范围 | 100kHz-400MHz |
| 2 | 衰减比 | 50DB |
| 3 | 最大输入功率 | 300W |
| 通用参数 |||
| 1 | 接口 | LAN、USB、RS485 |
| 2 | 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% |
| 3 | 工作电源 | AC：110~250V/10A 50Hz/60Hz |
| 4 | 体积重量 | 宽460mm×高180mm×深550mm 10kg |
| 5 | 其它 | 可定制其它功率或配置外部功放以满足不同需求 |

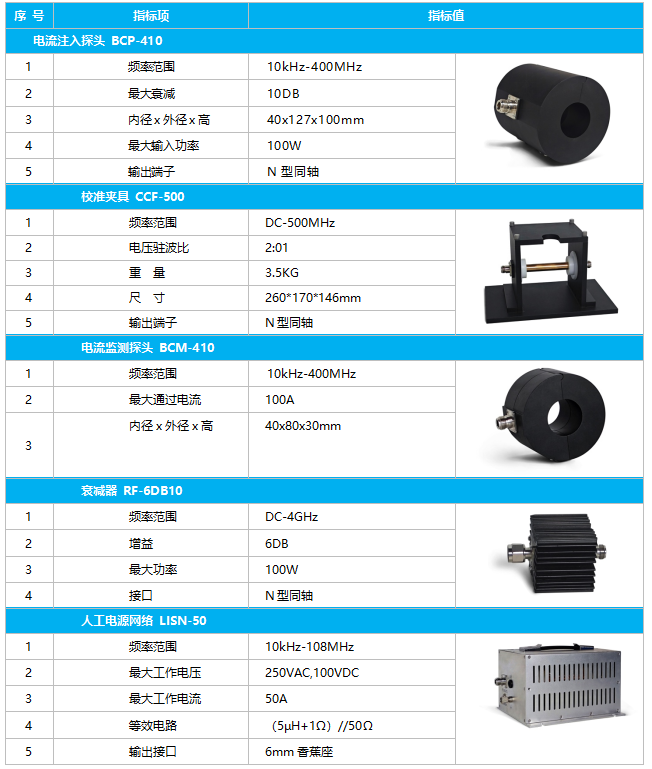

++++BCI大电流注入测试系统配件参数++++
++++选型指南++++
|------------|--------------------------------------------------------------------------|----------------------|
| 型号 | 技术指标 | 体积/供电 |
| BCI-1204 | BCI大电流注入测试系统，内置信号合成器，三通道功率计、RF功放双定向耦合器，频率范围：100kHz-400MHz；输出功率，120W 50DB | 4U/19"标准机箱 220VAC10A |
| BCI-2004 | BCI大电流注入测试系统，内置信号合成器，三通道功率计、RF功放双定向耦合器，频率范围：100kHz-400MHz；输出功率，200W 50DB | 4U/19"标准机箱 220VAC10A |
| 其它规格可依据需求定制 |||
