对于手头暂无示波器的小伙伴，我们这里可以使用虚拟示波器，用来练习示波器的使用。手头上有示波器的可以参看：示波器的使用。
1、虚拟示波器的放置

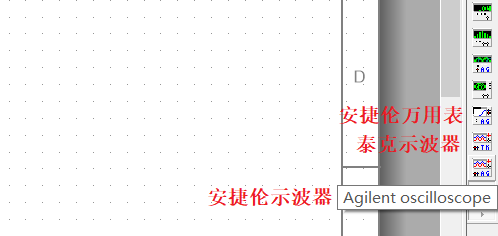

本处以"Multisim"软件为例说明（Multisim14.2仿真使用汇总），点击右下角安捷伦示波器的图标（见气泡提示），即可拾取示波器，再放置到图纸的合适位置。
2、连线

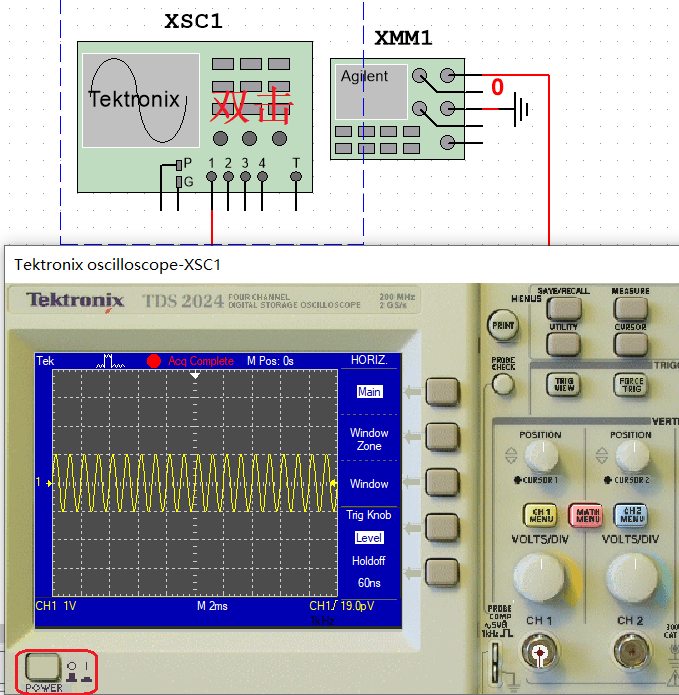

双击示波器图标XSC1，再点击下红色框即可打开示波器，如下图所示。

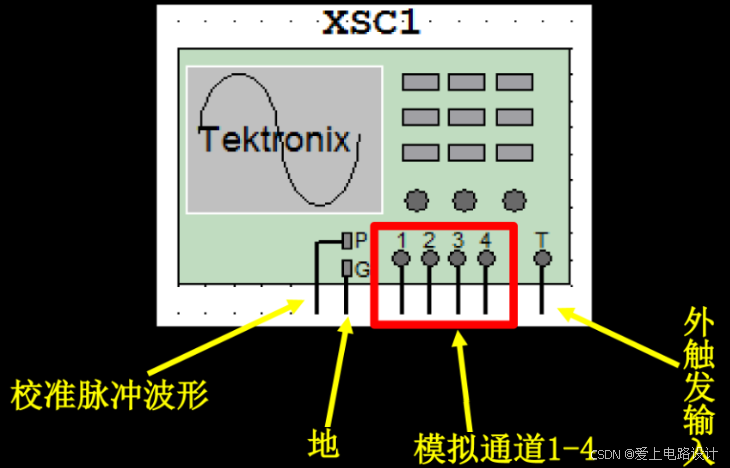

虚拟示波器各端子含义：

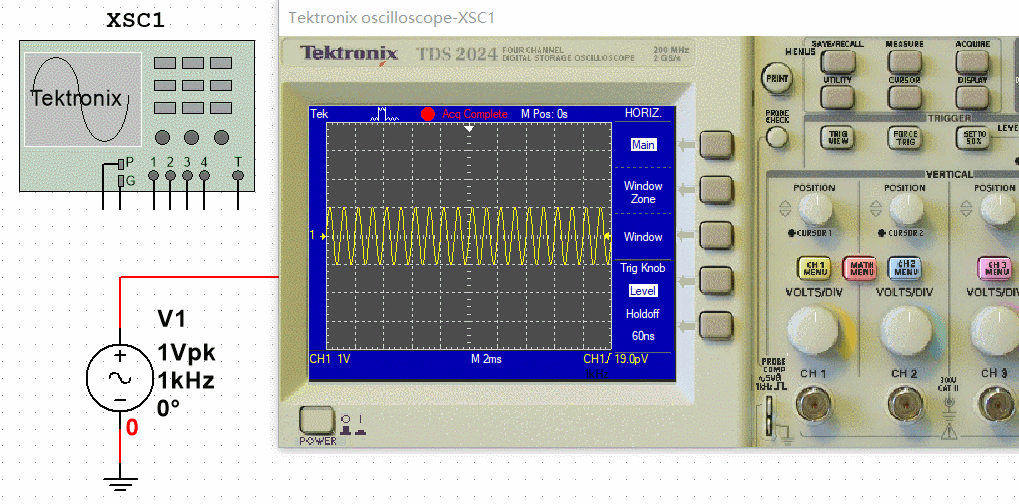

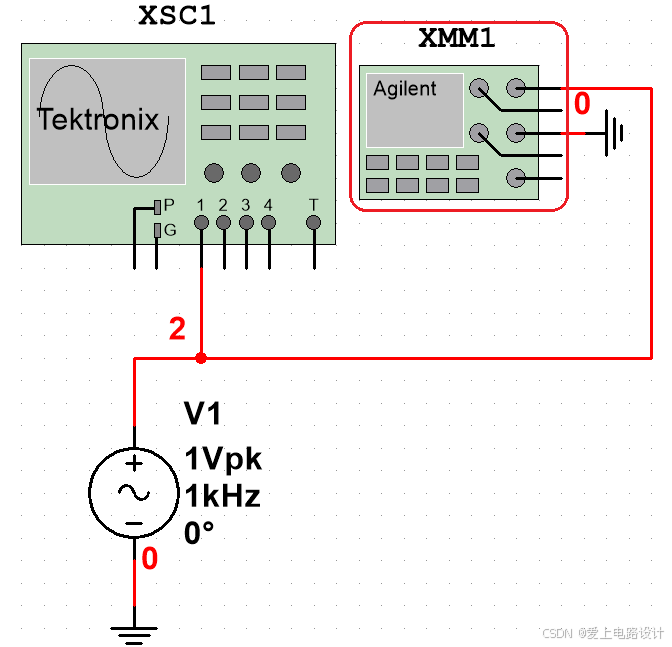

连接示波器XSC1 的 1处到信号源V1 的上端后，示波器的 CH1通道就会被点亮，如下图所示。
3、面板与屏幕

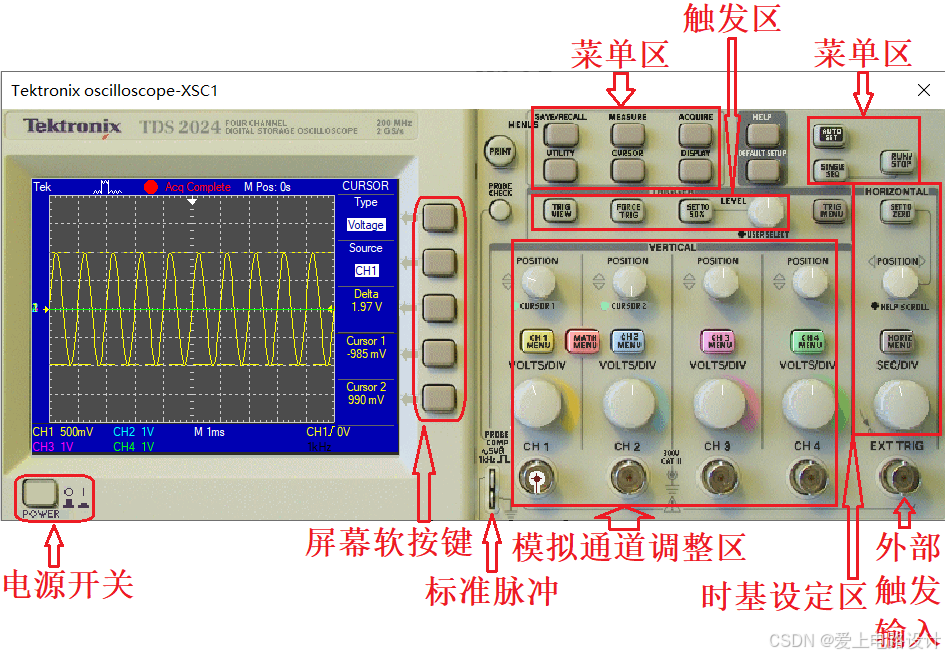

1）面板的说明

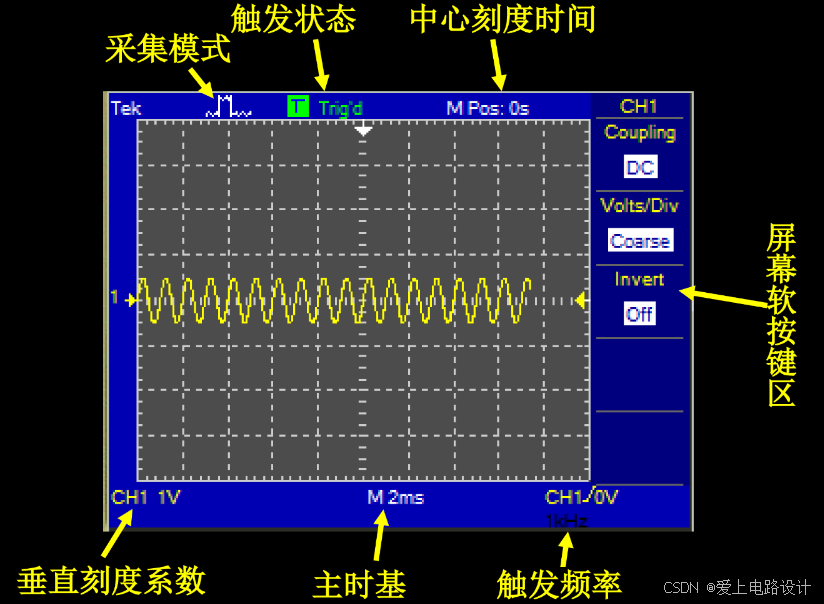

2）屏幕的说明
4、常用功能介绍
1）AUTO set

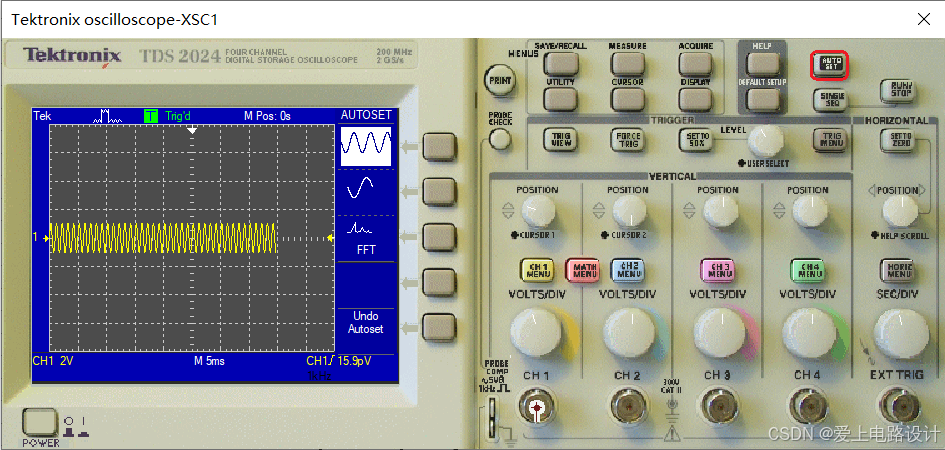

鼠标点击"AUTO set"，一会后，示波器将自动设置合适的量程，并显示波形在左侧的屏幕上。

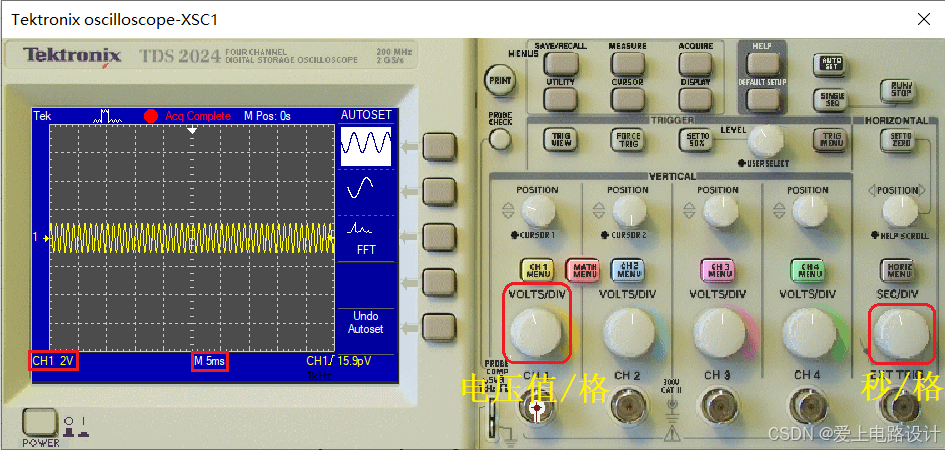

2）电压幅值与时基
当前纵坐标每格电压值为 2V，横坐标每格时间为 5ms。

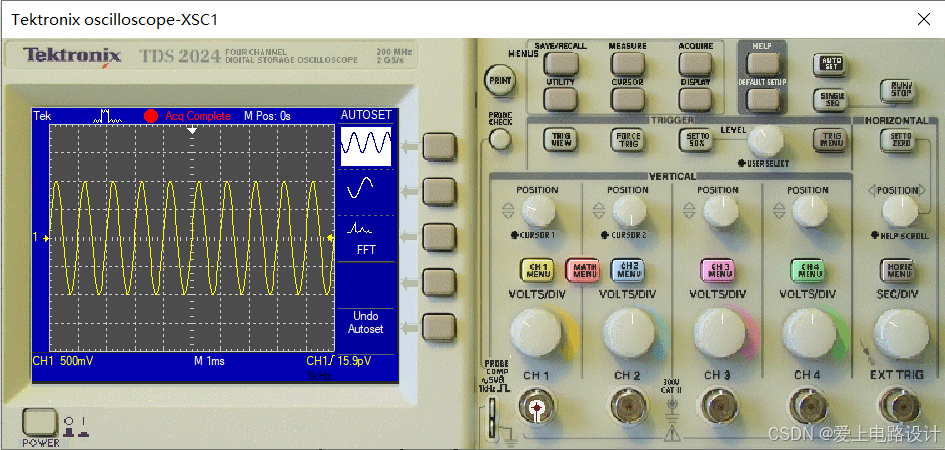

调整后：每格电压值为 500mV，每格时间为 1ms。
3）光标CURSOR
点击 1处的"CURSOR"按钮，旋动 2处的 POSITION，Cusor1 = -995mV，Cusor2 = 755mV。
4）测量MEASURE

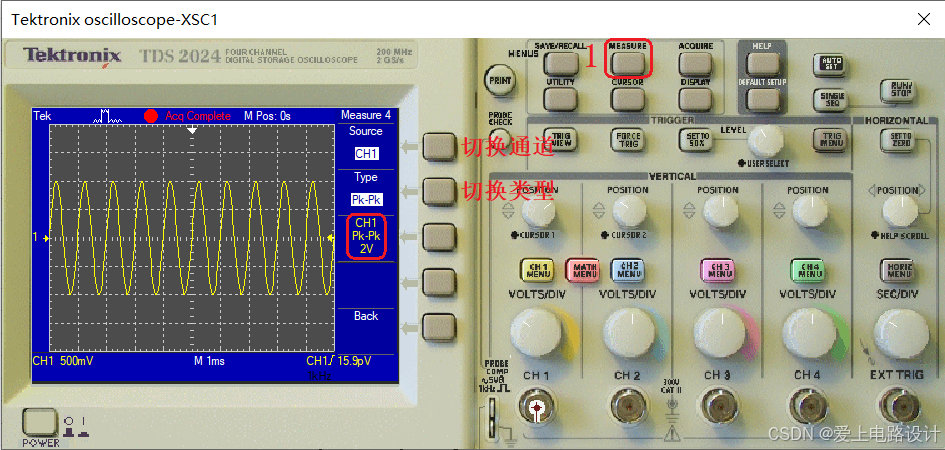

点击 1处的"MEASURE"按钮，当前处于 CH1通道，再切换需要的类型，当前显示 CH1 的峰峰值。其类型有：频率、周期、平均值(mean)、峰峰值、均方根值、最小值、最大值、上升时间、下降时间等。
5）触发功能TRIG

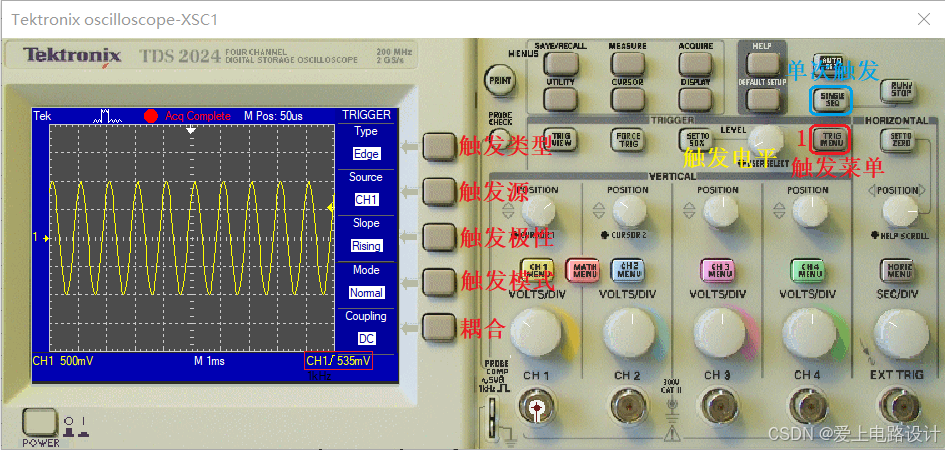

点击 1处的"TRIG MENU"，就会显示：触发类型、触发源、触发极性、触发极性、耦合，通过"LEVEL"旋钮设置"触发电平"。当前设置在 CH1 的 533mV 上面，即达到 533mV 就会触发"单次触发"（若已被按下）。

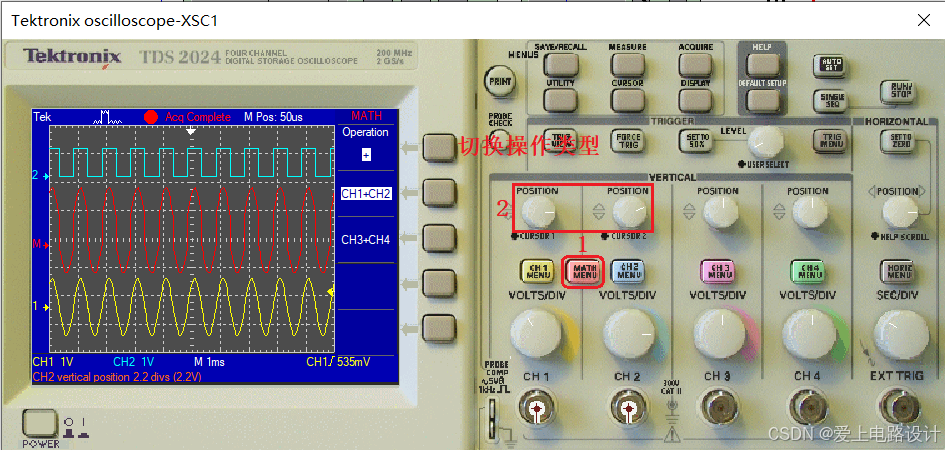

6）数学运算MATH
点击 1处的"MATH MENU"按钮，再切换操作类型，比如这里的"CH1+CH2"。使用 2处的 POSITION旋钮调整波形的位置。
主要功能基本上就是这些。
5、其他虚拟仪器

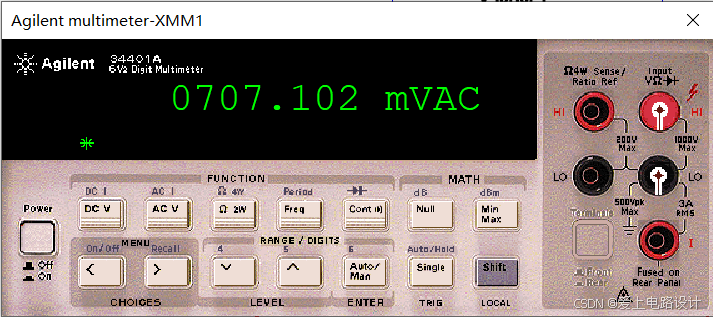

比如安捷伦34401A万用表，如下图所示。
双击 XMM1 后，即可打开虚拟万用表。
相关文件下载：虚拟示波器（Multisim仿真）
