永磁同步电机的控制策略就像调教一匹汗血宝马，不同路况需要不同的缰绳握法。今天咱们就掰开揉碎了聊聊几种常见控制方法的实战技巧，手把手教你用代码驯服这匹"电磁骏马"。

预测控制玩转动态响应

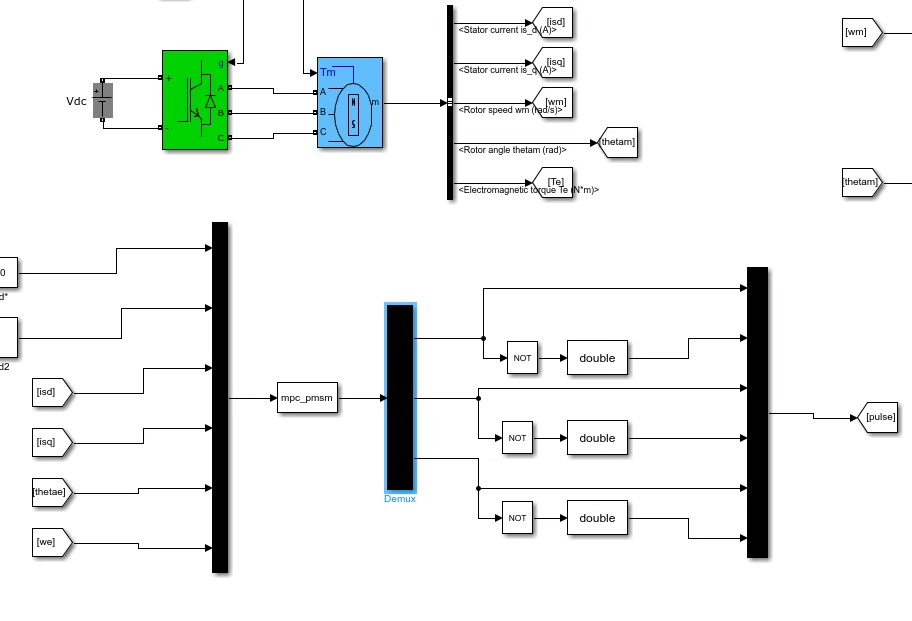

模型预测控制(MPC)这招特别适合需要快速动态响应的场景，比如电动汽车的急加速。核心思路就是边跑边算，提前预判未来几步的动作。下面这段Python伪代码展示了基本的预测框架：

python 复制代码

def mpc_controller(current_state, reference):
    horizon = 5  # 预测步长
    optimal_u = None
    min_cost = float('inf')

    for candidate_u in generate_control_candidates():
        predicted_states = []
        x = current_state
        for u in candidate_u:
            x = motor_model(x, u)  # 电机状态方程
            predicted_states.append(x)

        cost = calculate_cost(predicted_states, reference)
        if cost < min_cost:
            min_cost = cost
            optimal_u = candidate_u[0]  # 仅取首个控制量

    return optimal_u

这个滚动优化的套路每步都在线计算，虽然吃算力但响应快。实测时要注意电机模型的准确性，建议先用离线参数辨识打好基础。

自抗扰控制硬刚干扰

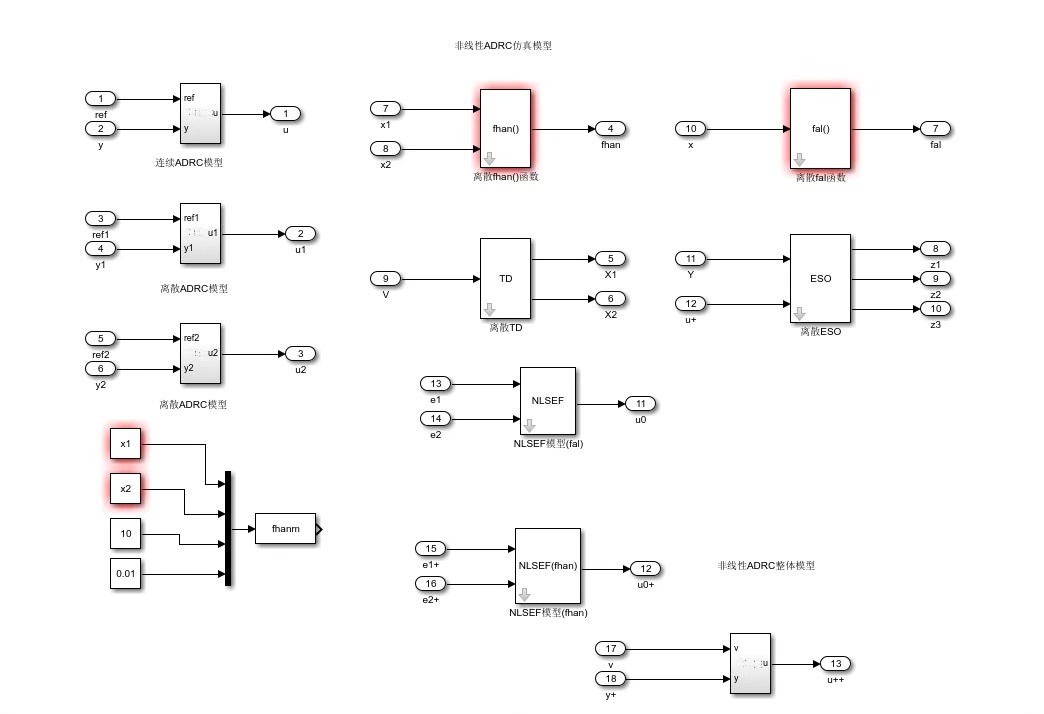

LADRC就像给电机装了减震器，对付负载突变有奇效。重点在于扩张状态观测器(ESO)，它能实时捕捉各种扰动。看这段Simulink代码片段你就明白观测器的玄机了：

matlab 复制代码

function [z1, z2] = ESO(u, y)
    beta01 = 100;  % 观测器带宽
    beta02 = 300;
    dt = 0.0001;   % 控制周期

    persistent z1_prev z2_prev
    if isempty(z1_prev)
        z1_prev = 0; z2_prev = 0;
    end

    e = y - z1_prev;
    dz1 = z2_prev + beta01*e;
    dz2 = beta02*e + u;

    z1 = z1_prev + dz1*dt;
    z2 = z2_prev + dz2*dt;

    z1_prev = z1;
    z2_prev = z2;
end

调试时重点调beta系数，太小跟踪慢，太大容易振荡。建议从电机额定转速的3-5倍开始试，别上来就怼大参数。

模糊控制搞定非线性

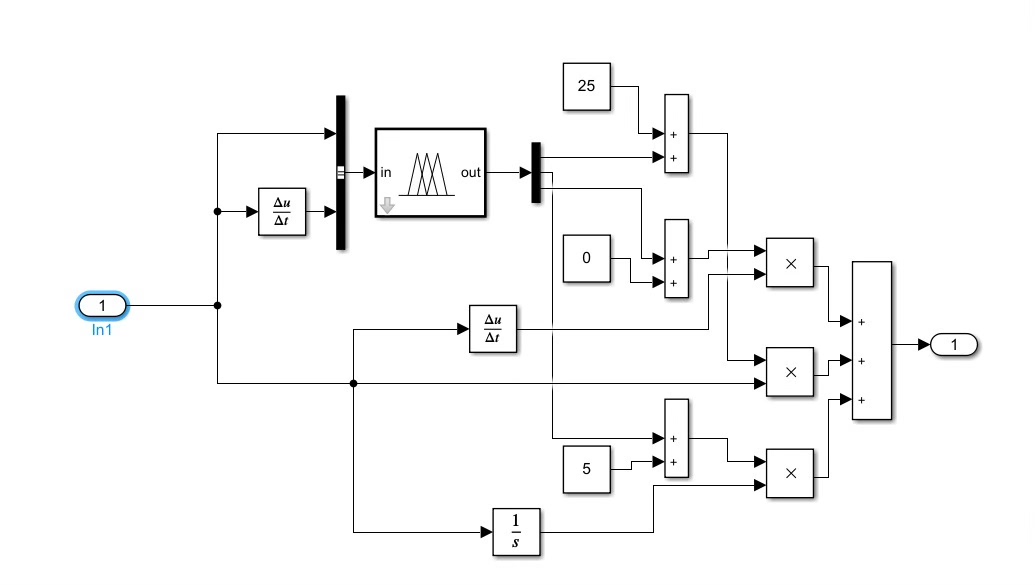

当电机运行在复杂工况时，模糊控制就像老司机的经验判断。下面这个模糊规则库设置很有意思：

python 复制代码

import skfuzzy as fuzz

e = fuzz.trimf(np.arange(-1,1,0.1), [-0.5, 0, 0.5])
de = fuzz.gaussmf(np.arange(-2,2,0.1), 0, 0.3)

# 经验规则库
rule1 = np.fmin(e['负'], de['正']), '输出大正'
rule2 = np.fmin(e['零'], de['零']), '维持当前'
...

调试时别死磕理论，多靠实际波形调整隶属函数。见过有工程师用"削土豆"法------先把范围设宽，再逐步削窄调整。记得给输出量加个限幅，防止积分饱和。

无传感器控制的隐身术

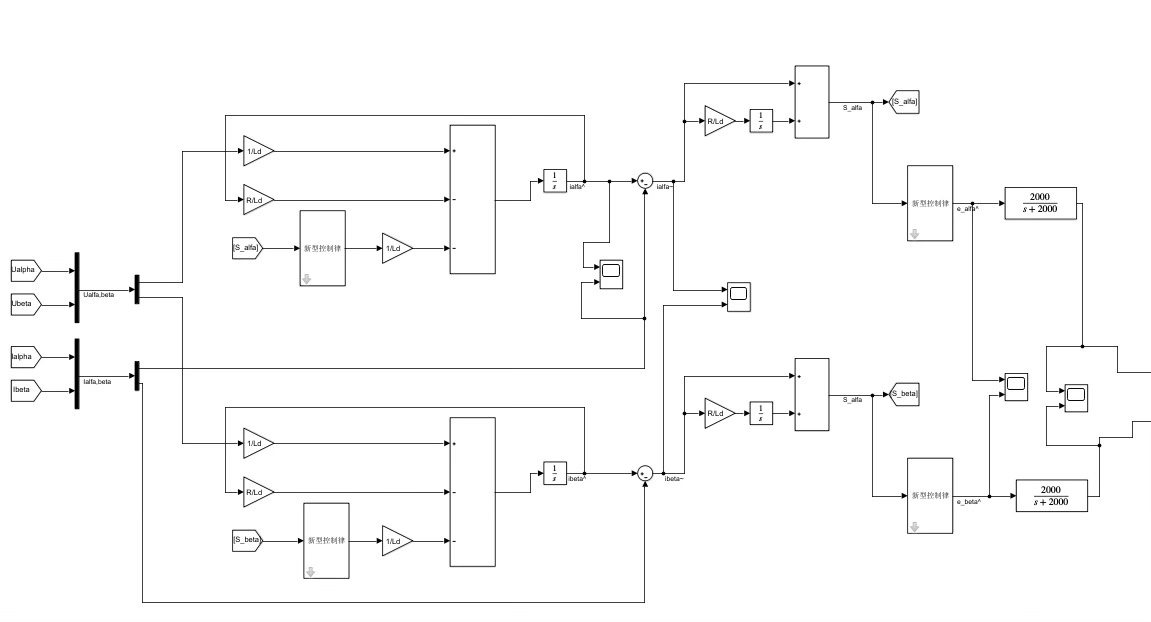

省掉位置传感器就像玩隐身术，关键要玩好转子位置观测。这个滑模观测器的代码暗藏玄机：

c 复制代码

// 滑模观测器核心计算
void SMO_Update(float Ia, float Ib, float Ualpha, float Ubeta) {
    float e_alpha = Ialpha_est - Ia;
    float e_beta = Ibeta_est - Ib;

    // 滑模切换函数
    float z_alpha = e_alpha > 0 ? 1 : -1;
    float z_beta = e_beta > 0 ? 1 : -1;

    // 反电动势估算
    Ealpha = -Ld*z_alpha + Rs*Ia;
    Ebeta = -Lq*z_beta + Rs*Ib;

    // 位置解算
    theta_est = atan2(-Ealpha, Ebeta);
}

实际应用时要加低通滤波，但截止频率设太低会导致相位滞后。有个小技巧是用自适应滤波，根据转速动态调整截止频率，实测能让转速波动降低40%以上。

调试这些算法时，建议先拿电流环开刀。见过新手直接调速度环，结果被耦合效应折腾得怀疑人生。记住先内环后外环，先静态后动态的黄金法则。用STM32的话，注意ADC采样时刻对齐PWM中点，否则电流纹波能让你哭出来。

这些控制策略没有绝对优劣，关键看应用场景。预测控制在多目标优化时很香，自抗扰适合扰动多的场合，模糊控制在非线性强的场景吃香，无传感器方案则是成本敏感型应用的首选。就像炒菜讲究火候，控制算法也得看菜下饭。
