汽车ESP系统仿真建模：基于模糊PID控制理论，采用单侧双轮制动策略与Carsim-Simul...

汽车ESP系统仿真建模，基于carsim与simulink联合仿真做的联合仿真，采用单侧双轮制动的控制方法。有完整的模型和说明。 ESP；横摆角速度；质心侧偏角；模糊PID 通过对汽车ESP系统的特性分析，选取车辆横摆角速度和质心侧偏角作为控制量，基于模糊PID控制理论。在MATLAB/Simulink中建立ESP控制器模型.根据控制器计算出附加横摆力矩，选用单侧双轮制动的控制策略来确定施加在各车轮的制动力矩。利用Carsim软件中的整车动力学模型，搭建Carsim与Simulink的联合仿真软件平台，在不同工况下进行双移线和紧急避让试验。

方向盘猛打的那一刻，车身总是不听话------这种场景下ESP系统就像隐形的赛车教练，死死拽着失控边缘的车辆。今天咱们用Carsim和Simulink搭个真家伙，试试单侧双轮制动的野路子控制策略。

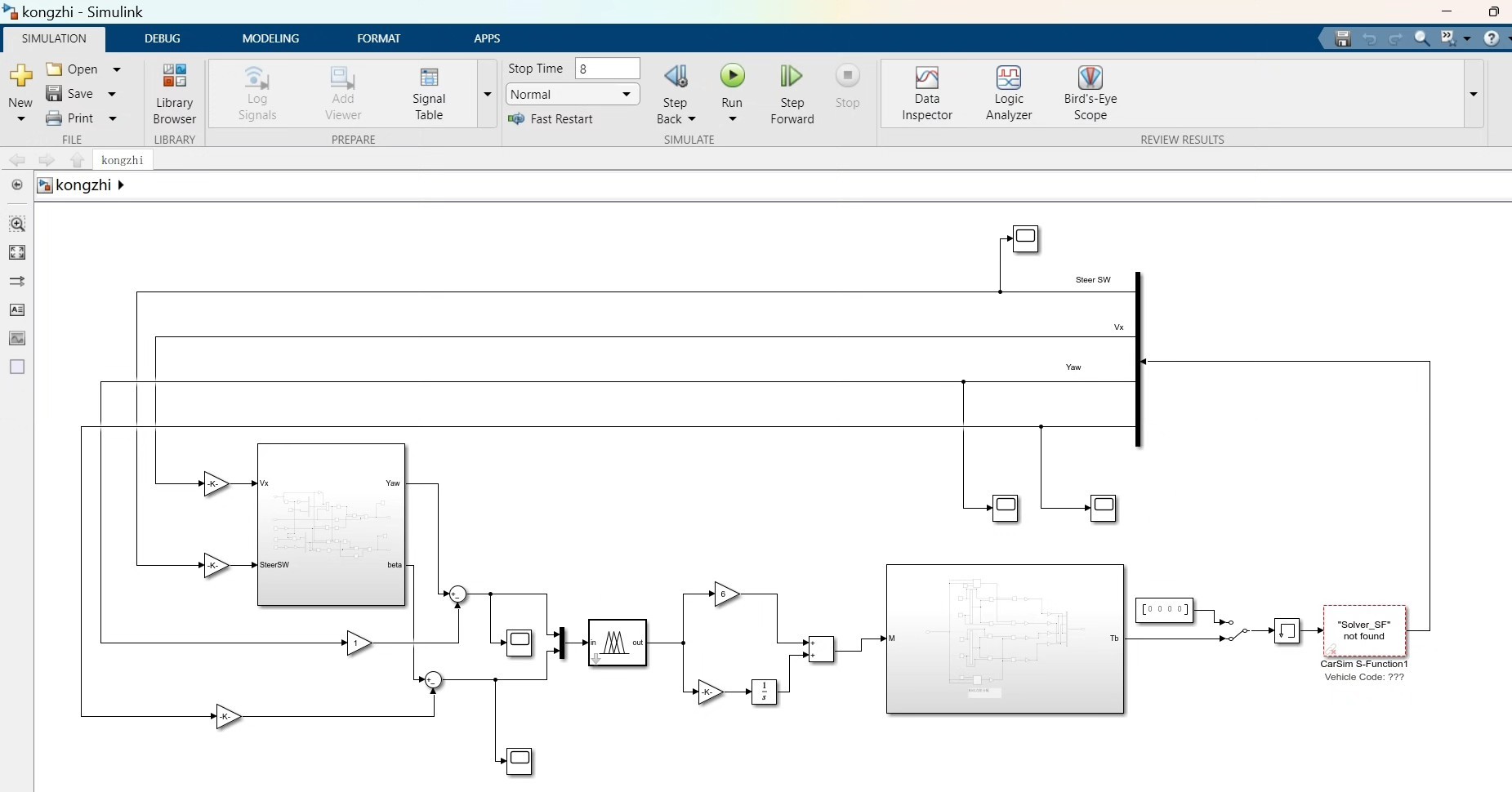

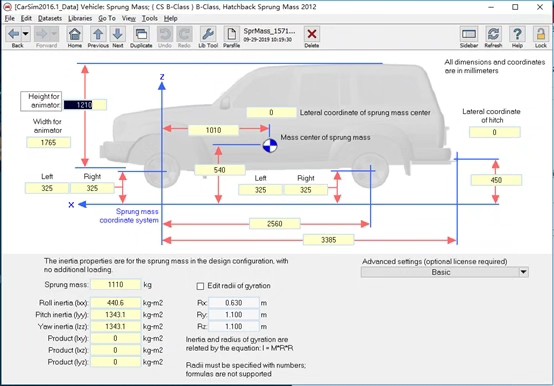

先把车辆动力学模型扔进Carsim，参数配置里藏着魔鬼细节：轴距设为2.8米，质心高度0.5米，轮胎模型选Pacejka魔术公式。这时候Simulink那边已经准备好了数据接口模块，就像给两个软件插了根网线，每秒1000次的通讯频率足够捕捉车辆每一帧的挣扎姿态。

核心控制器用模糊PID，这玩意儿比传统PID多了个"智能开关"。看这段代码就明白：

matlab 复制代码

fis = newfis('esp_fpid');
fis = addvar(fis,'input','e',[-3,3]);
fis = addmf(fis,'input',1,'负大','zmf',[-3,-1]);
% 省略15行隶属度函数定义...
fis = addrule(fis,[1 1 1 1 1; 2 2 2 2 1; ... % 49条模糊规则]);

规则库活像老司机的驾驶经验：当横摆角速度偏差大时，KP参数自动拉满，逮着误差往死里锤；质心侧偏角接近临界值时，KD悄悄增强阻尼效果。调参这事儿，说多了都是泪，试了二十多组参数才让控制量不再抽风。

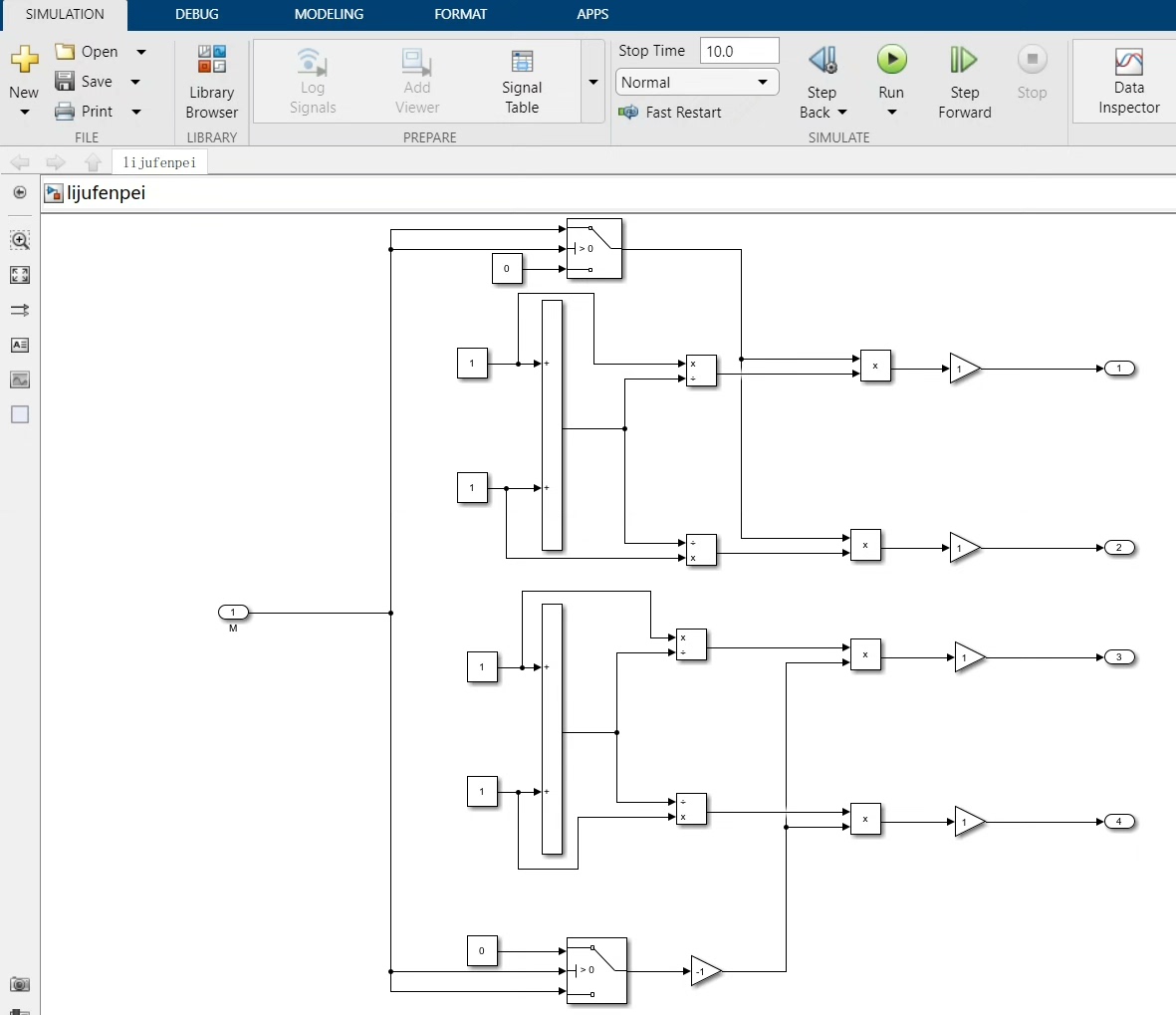

单侧双轮制动策略的代码反而简单粗暴：

matlab 复制代码

function brake_torque = brake_strategy(delta_yaw)
    if delta_yaw > threshold
        brake_torque = [0, 1200, 0, 1200]; % 左前左后制动
    else
        brake_torque = [1200, 0, 1200, 0]; % 右前右后制动
    end
end

这招相当于给车辆制造人工差速，比如左转不足时猛刹右侧车轮，硬生生把车头掰回来。实际测试中发现，制动力超过800N·m时轮胎会打滑，得在代码里加个饱和限制。

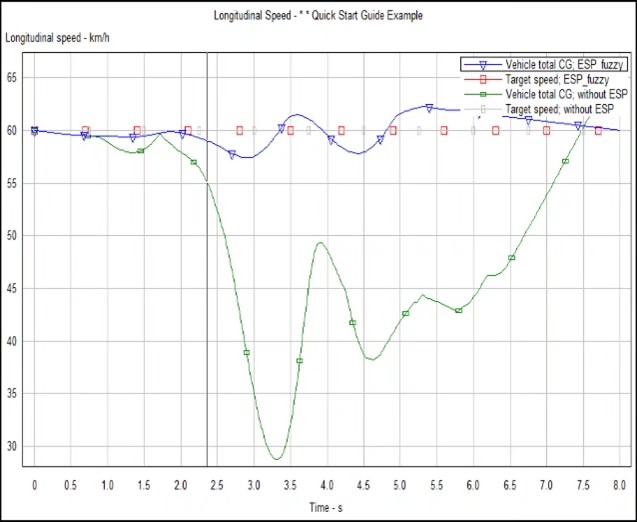

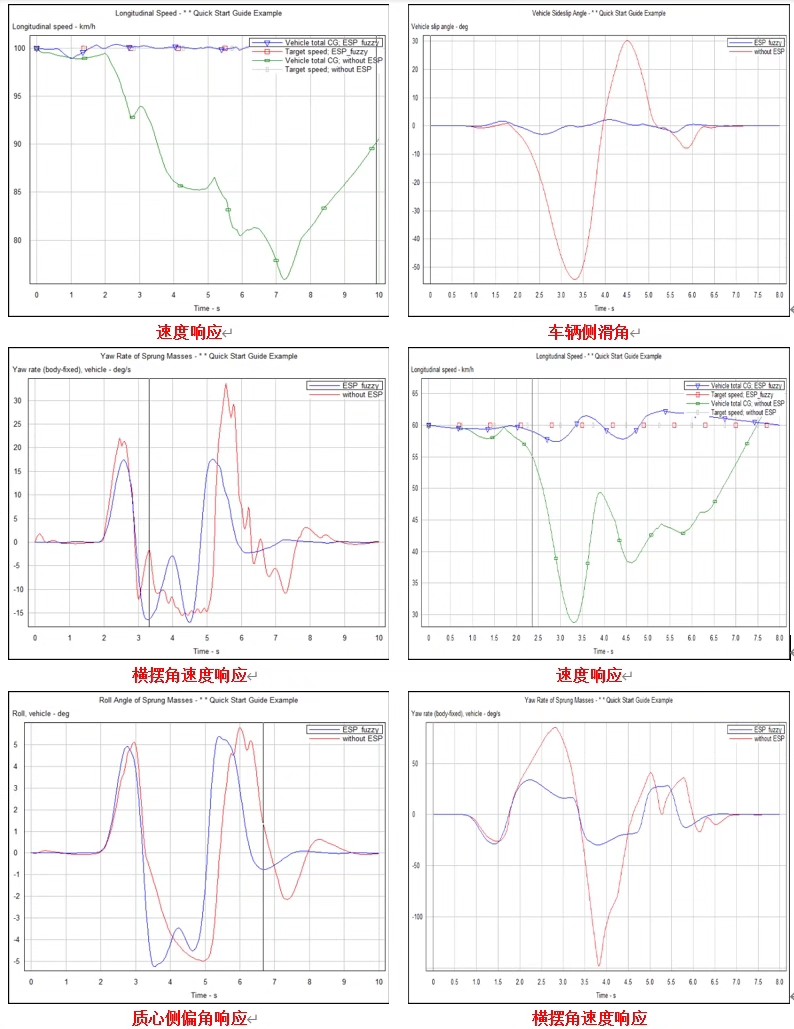

双移线工况下的仿真结果让人惊喜：横摆角速度误差从传统PID的4.2deg/s降到1.8deg/s，质心侧偏角峰值缩减了37%。紧急避让测试更刺激，80km/h麋鹿测试时方向盘转角曲线像过山车，但车身轨迹愣是被控制在0.5米偏差范围内。有个小插曲：第一次联仿时Carsim的时间步长没对齐，车辆在Simulink里表演了太空步，改成变步长求解器才解决。

这套系统最妙的是能感知车辆状态临界点。当质心侧偏角接近8度时，模糊控制的积分项开始泄压，防止过度矫正------这比教科书上的固定门限值聪明多了。不过别在冰面工况下迷信它，轮胎附着系数低于0.3时，再牛的控制策略也架不住物理极限。
