记录一系列装机文章的原因
以前装过几台电脑系统,前几天一个旧的笔记本电脑,在使用中卡死,后来打开无法启动,一直跳到蓝屏,网上找了很多修复引导,重装系统的内容,后来发现问题:系统盘和文件都没有了,只能重装系统。以前没记录,这样记录为了对装机过程更加清晰的了解。
常见的词汇及关系
UEFI ,全称Unified Extensible Firmware Interface,即"统一的可扩展固件接口"
EFI ,可扩展固件接口英文名Extensible Firmware Interface 的缩写
ESP (EFI System Partition) 是 EFI 标准中的一个具体实现,是硬盘上的一个特殊分区。
MSR 分区(Microsoft Reserved Partition,)即Microsoft 保留 (MSR) 分区。 是每个 在GUID 分区表 (GPT) 上的 Windows操作系统 (Windows 7 以上)都要求的分区。
BIOS (Basic Input/Output System中文名:基本输入输出系统)是在通电引导阶段运行硬件初始化 ,以及为操作系统和程序提供运行时服务的固件。
GPT磁盘 (GUID Partition Table)是一种基于EFI标准 的磁盘分区方案,用于替代传统MBR分区表,
MBR主引导记录 (Master Boot Record, ),又叫做 主引导扇区,这种老式引导分区
FAT32 : 最大4G文件,老系统
NTFS :window系统普遍用户使用
exFAT:跨平台文件使用
不同缩写之间关系

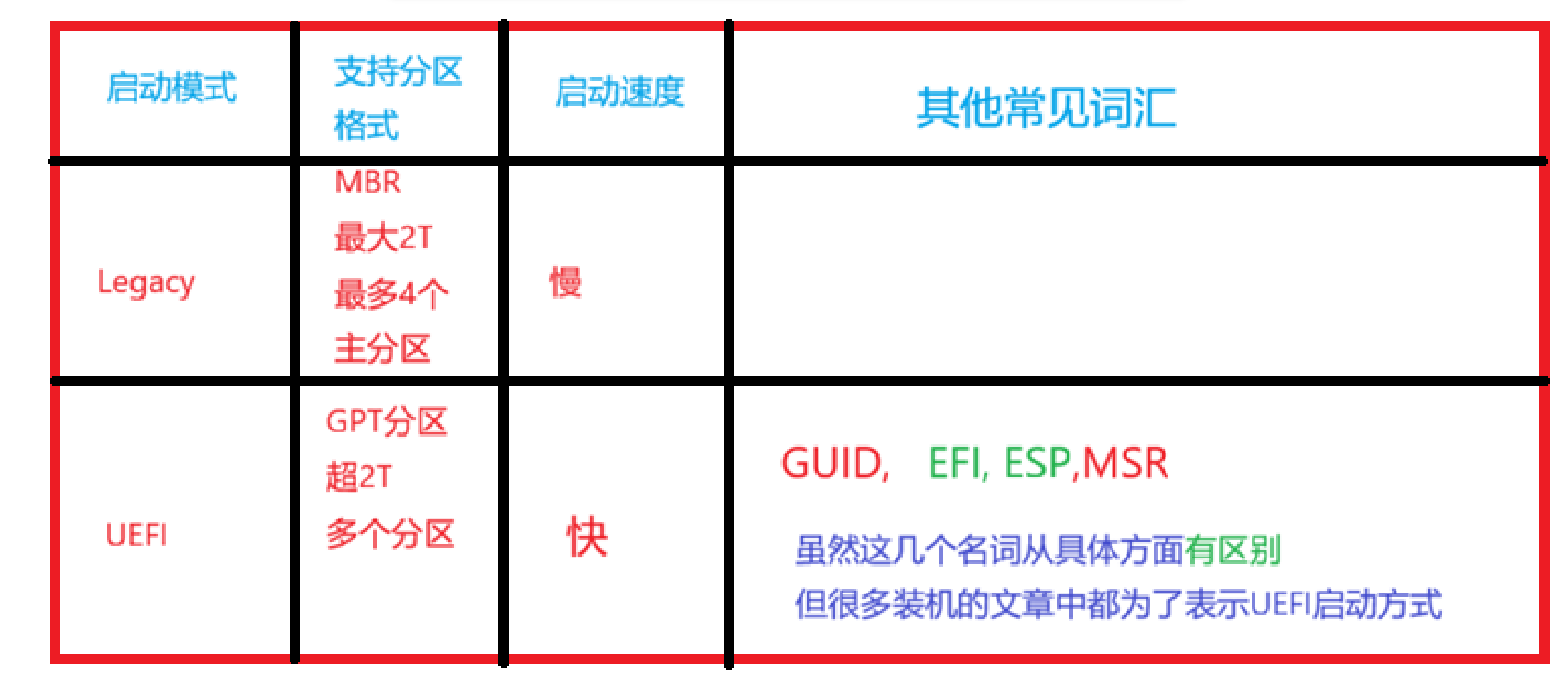

计算机启动模式和分区格式关系

磁盘(存储)分区表类型
MBR(第0扇区) :旧版本的分区表,为了兼容旧系统,GTP磁盘第一个扇区仍包含一个特殊的MBR分区。,标记整个磁盘是一个"保护分区",防止旧工具误操作
GPT(GUID)(第一个分区):包含磁盘的元数据,采用冗余设计提高可靠性
文件分区格式
三种格式 :FAT32,NTFS,exFAT
简单来说,正常使用电脑中的文件格式,其中常见问题是在拷贝较大文件(>4G)到U盘时出现问题 。几种文件格式比较特殊的特性如下:
FAT32 : 最大4G文件,老系统
NTFS :window系统普遍用户使用
exFAT :跨平台文件使用
在制作PE启动盘时,会遇到对这几种文件格式选择的选项,如下图所示

BIOS,Legacy启动和UEFI启动
BIOS启动是其他两种方式的总称 。
其中Legacy是比较旧系统的启动方式 ,一般在win7系统之前,UEFI是在win7系统之后的启动版本 。

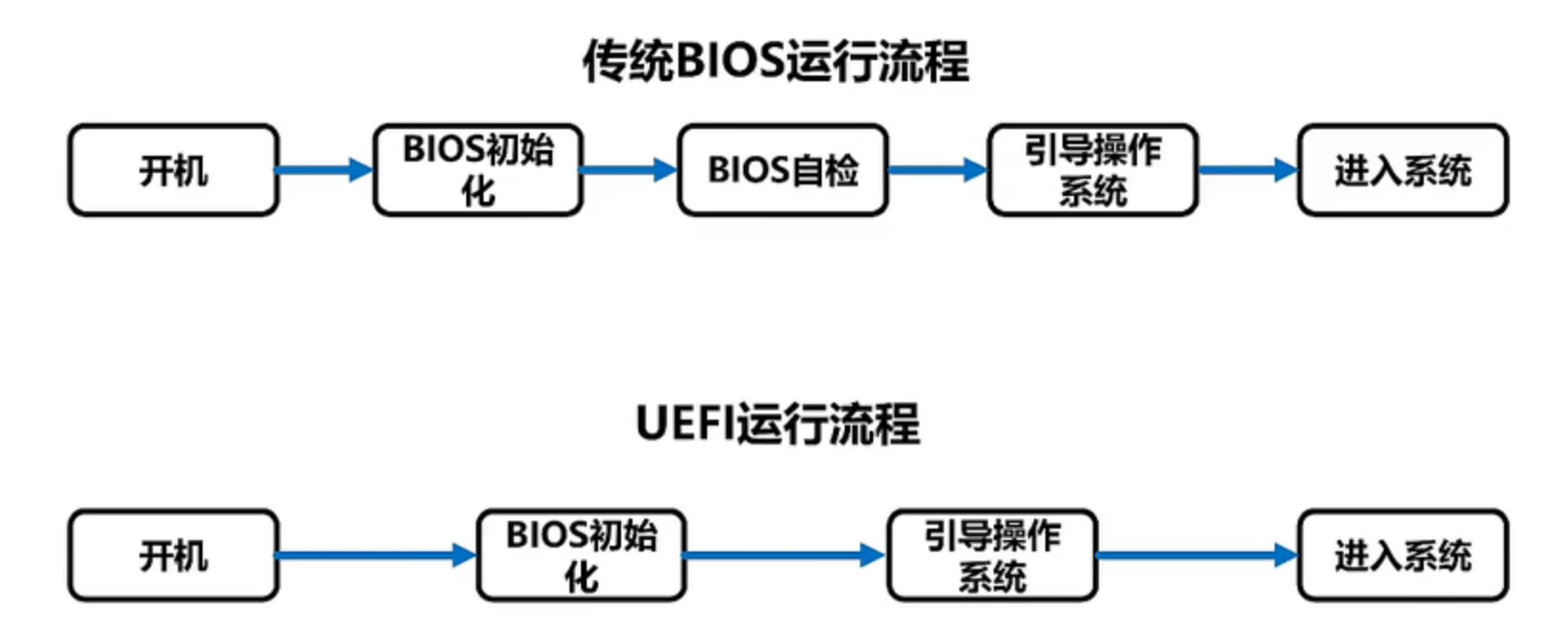

下面这图中就是把传统bios和uefi分为两种,实际就是legancy启动和UEFI启动。 而多了一步BIOS自检使得legancy的启动方式更快开机。

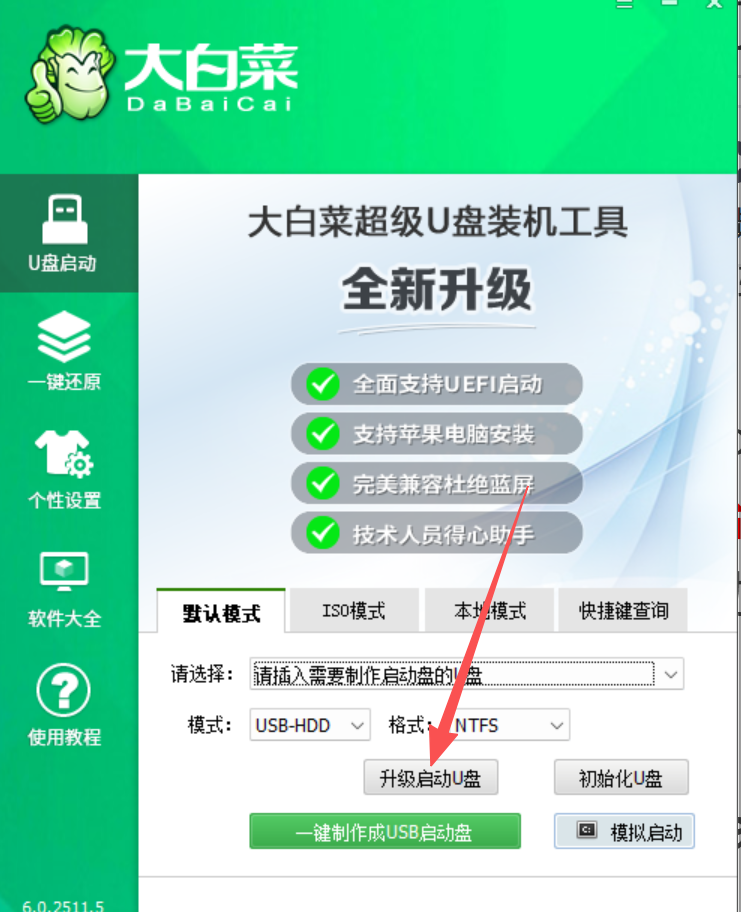

这种启动方式在制作安装PE系统盘里面很常见,例如大白菜装机生成U盘PE系统时
MSR和ESP
ESP (EFI System Partition) 是 EFI 标准中的一个具体实现,是硬盘上的一个特殊分区。
MSR 分区(Microsoft Reserved Partition,)即Microsoft 保留 (MSR) 分区。 是每个 在GUID 分区表 (GPT) 上的 Windows操作系统 (Windows 7 以上)都要求的分区。
MSR和ESP是GPT分区类型中才有的
ESP是一个标准的FAT32格式分区,每个可引导驱动器必须包含一个 ESP分区,支持EFI模式的电脑需要从ESP启动系统,EFI固件可从ESP加载EFI启动程序和应用程序。

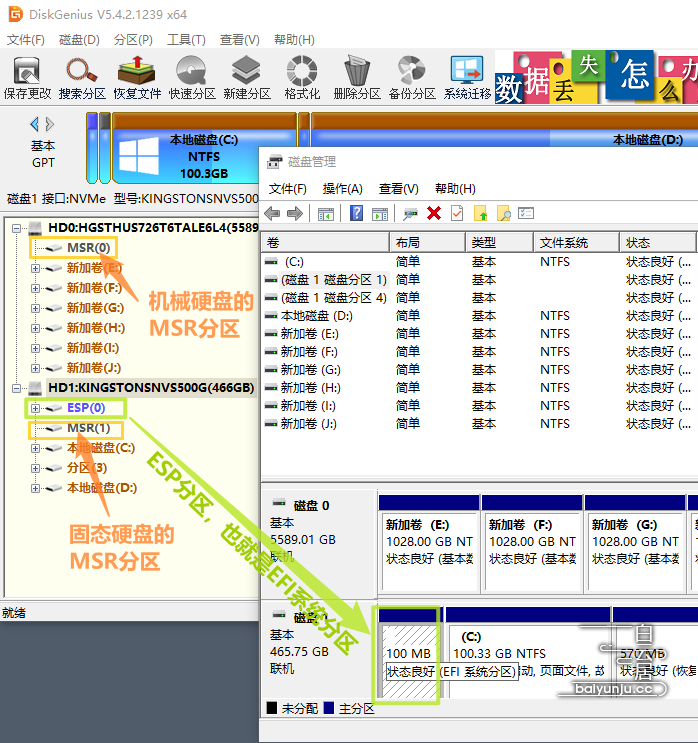

图片来源,不同硬盘中显示不同,MSR都会显示,在机械硬盘中不显示ESP ,

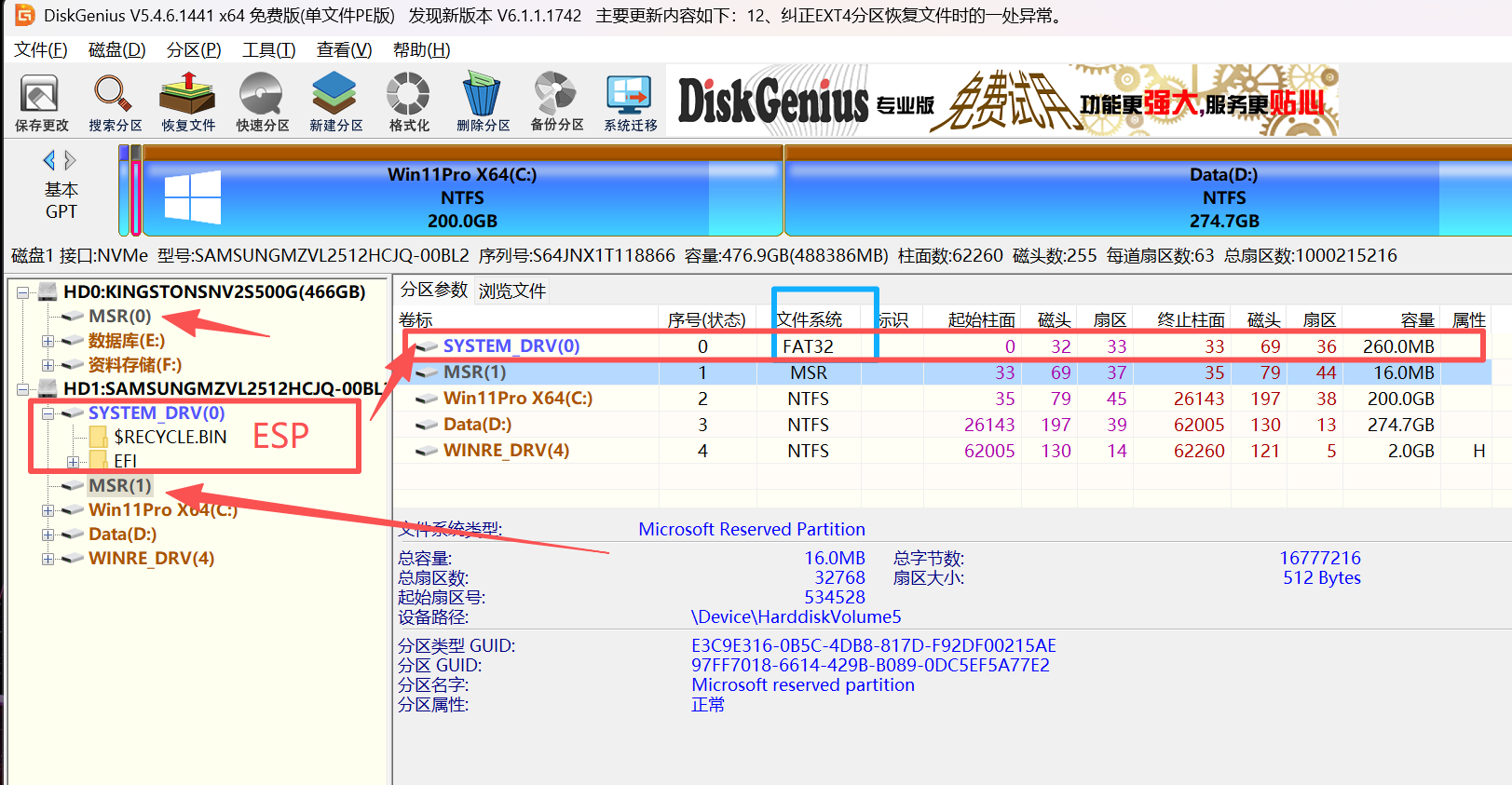

下图是截取个人电脑的磁盘分区图片,(C(系统),D在一个固态盘,E.F在另一个固态盘)从中可以得出如下结论:
1,不同存储盘,只有系统盘有ESP(EFI) ,也就是引导 2,每个存储盘都有MSR分区 3,MSR大小16MB 4,ESP/EFI:文件系统是FAT32
