CUDA 图形互操作允许 GPU 计算核心 （用于执行 CUDA Kernel）直接访问和操作由 图形 API（如 OpenGL、DirectX 或 Vulkan）创建和管理的资源，例如纹理、顶点缓冲区和像素缓冲区。
1. 为什么需要图形互操作？
在没有互操作之前，如果一个 CUDA 程序需要处理图形数据，数据流通常是这样的：
-
图形 API 在 GPU 显存中创建资源（例如，渲染图像）。
-
为了用 CUDA 处理数据，必须将数据从 GPU 显存复制到主机内存（通过 PCIe）。
-
再将数据从主机内存复制回 GPU 显存中的 CUDA 缓冲区。
-
CUDA Kernel 处理数据。
-
处理后的数据再次经过两次昂贵的 Host ↔\leftrightarrow↔ Device 复制，才能被图形 API 再次用于渲染。
问题： 频繁的 CPU/GPU 内存复制（通过慢速的 PCIe 总线）会造成巨大的性能瓶颈。
互操作的解决方案：消除数据复制
图形互操作的核心机制是：CUDA 能够将图形资源直接映射到其地址空间，从而实现：
-
零拷贝（Zero-Copy）： 数据在 GPU 显存中原地不动。
-
高速访问： CUDA Kernel 可以直接读取和写入这些图形资源，无需经过 PCIe 总线或主机内存。

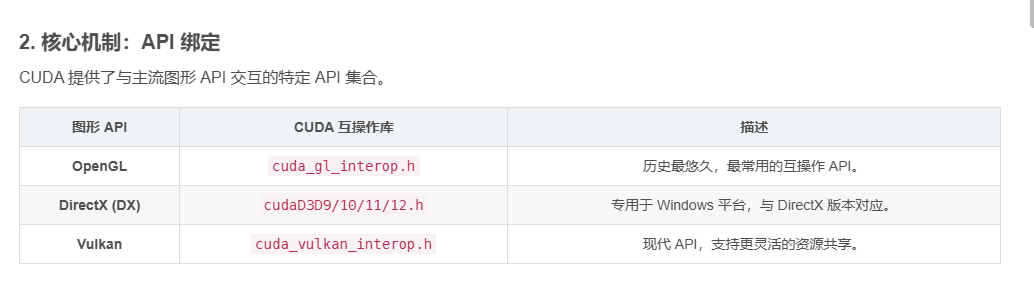

2. 核心机制：API 绑定
CUDA 提供了与主流图形 API 交互的特定 API 集合。
| 图形 API | CUDA 互操作库 | 描述 |
|---|---|---|
| OpenGL | cuda_gl_interop.h |
历史最悠久，最常用的互操作 API。 |
| DirectX (DX) | cudaD3D9/10/11/12.h |
专用于 Windows 平台，与 DirectX 版本对应。 |
| Vulkan | cuda_vulkan_interop.h |
现代 API，支持更灵活的资源共享。 |
2.1 注册资源（Registration）
开发者必须首先使用 CUDA 互操作 API 注册图形资源，使其对 CUDA 可见。
-
Host 端操作： 在主机代码中，调用特定的 CUDA API 函数（例如，
cudaGraphicsGLRegisterBuffer()或cudaGraphicsD3D11RegisterResource()）。 -
作用： 注册操作创建了 CUDA 句柄（Handle），将图形资源与 CUDA 的运行时连接起来。
2.2 映射与解映射（Mapping & Unmapping）
在 CUDA Kernel 执行之前，必须执行**映射（Mapping）**操作。
-
映射：
cudaGraphicsMapResources()将已注册的资源映射到 CUDA 的地址空间，并返回一个或多个 CUDA 可访问的指针或纹理对象。 -
Kernel 执行： CUDA Kernel 使用这些指针直接读写 GPU 显存中的图形数据。
-
解映射： Kernel 执行完毕后，必须调用
cudaGraphicsUnmapResources()解除映射。解除映射后，控制权交还给图形 API，图形管线可以使用更新后的数据进行渲染。
重要： 在资源被映射给 CUDA 期间，图形 API 不能对其进行访问；反之亦然。这确保了资源访问的一致性和线程安全。
3. 典型应用场景
3.1 GPGPU 粒子模拟与可视化
-
过程：
-
创建一个 OpenGL **顶点缓冲区对象（VBO）**来存储粒子位置。
-
将 VBO 注册并映射给 CUDA。
-
CUDA Kernel 读取 VBO 中的粒子位置，计算物理运动（例如，重力、碰撞）。
-
Kernel 将新的位置数据直接写入 VBO。
-
解除映射，OpenGL 立即使用 VBO 中的新坐标渲染粒子。
-
-
优势： 整个模拟和渲染过程的数据流都在 GPU 内部高速完成。
3.2 后期处理（Post-Processing）与计算着色器（Compute Shaders）
-
过程：
-
图形 API 渲染场景到一个帧缓冲区对象（FBO）（或纹理）。
-
将该纹理注册并映射给 CUDA。
-
CUDA Kernel 执行复杂的图像处理算法（例如，景深、抗锯齿、光线追踪后处理）。
-
解除映射，图形 API 即可显示处理后的图像。
-
-
优势： 使用 CUDA 可以实现比图形 API 内置着色语言（如 GLSL/HLSL）更复杂、更灵活的计算。
3.3 实时体积渲染（Volume Rendering）
使用 CUDA Kernel 来执行复杂的体积光线投射计算，并将最终的图像数据直接写入图形 API 的像素缓冲区进行显示。
4. 总结
CUDA 图形互操作是连接 GPU 计算和图形渲染世界的桥梁：
-
核心价值： 消除了 Host ↔\leftrightarrow↔ Device 的数据复制，将 GPGPU 任务无缝集成到渲染管线中。
-
实现方式： 通过注册、映射和解映射 API，CUDA Kernel 获得了对 OpenGL/DirectX/Vulkan 资源的直接、高速访问。
这使得开发者能够构建出高性能的实时模拟、高级可视化和混合计算应用程序。
