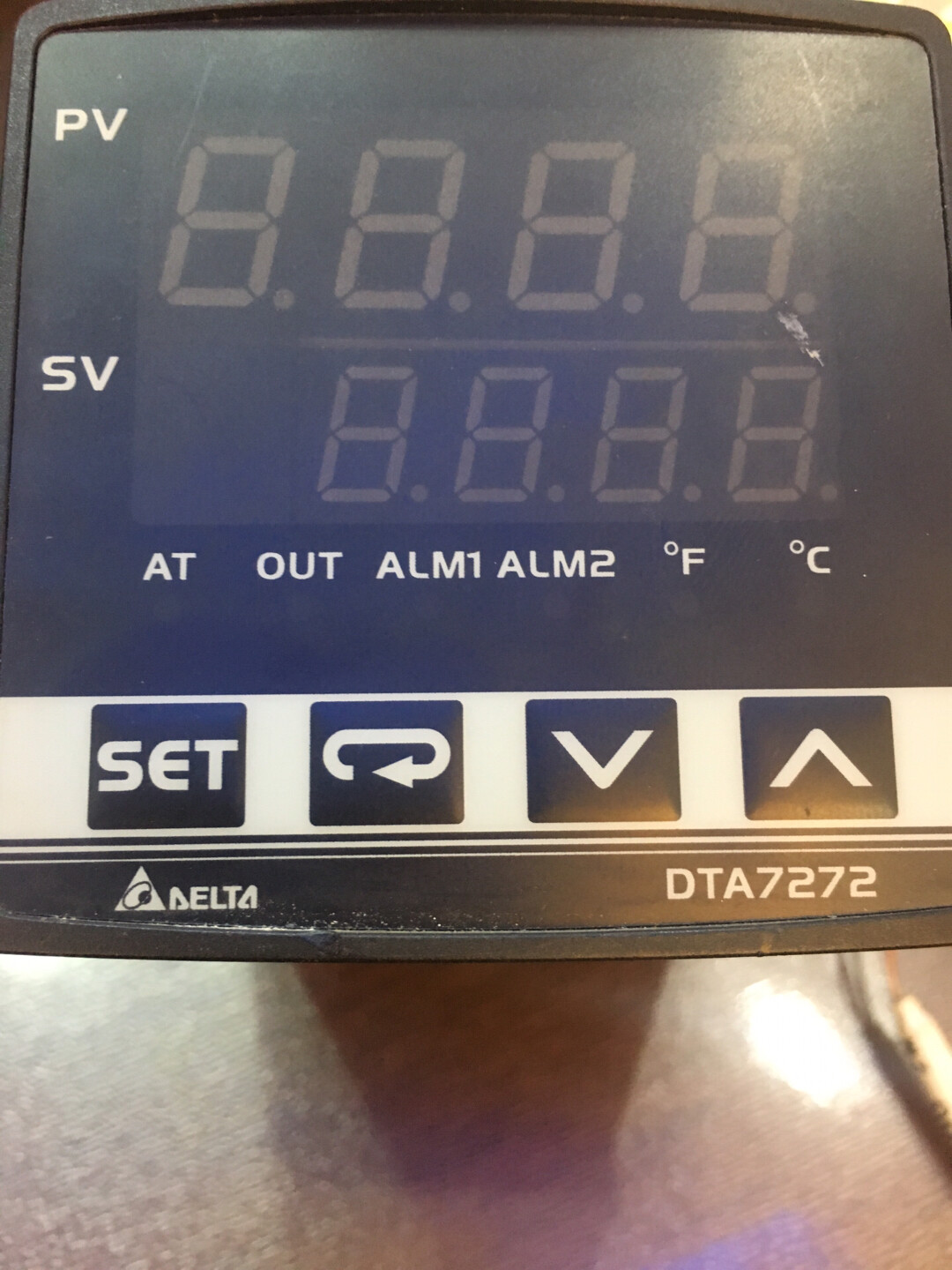

西门子s7 200smart与台达DTA温控modbus通讯 功能：采用西门子s7 200smart ST20的PLC，对台达DTA系列温控器进行modbus通讯控制，通过昆仑通态触摸屏实现温度设定，探头型号设定，实际温度读取。 硬件：西门子s7 200smart ST20。 台达DTA温控器，昆仑通态TPC7062K以太网触摸屏。 说明：带注释程序，触摸屏程序，接线方式和温控器设置说明。
搞工控的兄弟应该都遇到过设备跨品牌通讯的坑，今天咱们就盘一盘西门子S7-200 Smart和台达DTA温控器的Modbus联机实战。这组合在塑料机械和包装线上挺常见，重点不是协议本身，而是怎么让两家设备"说上话"。
硬件接线先整明白

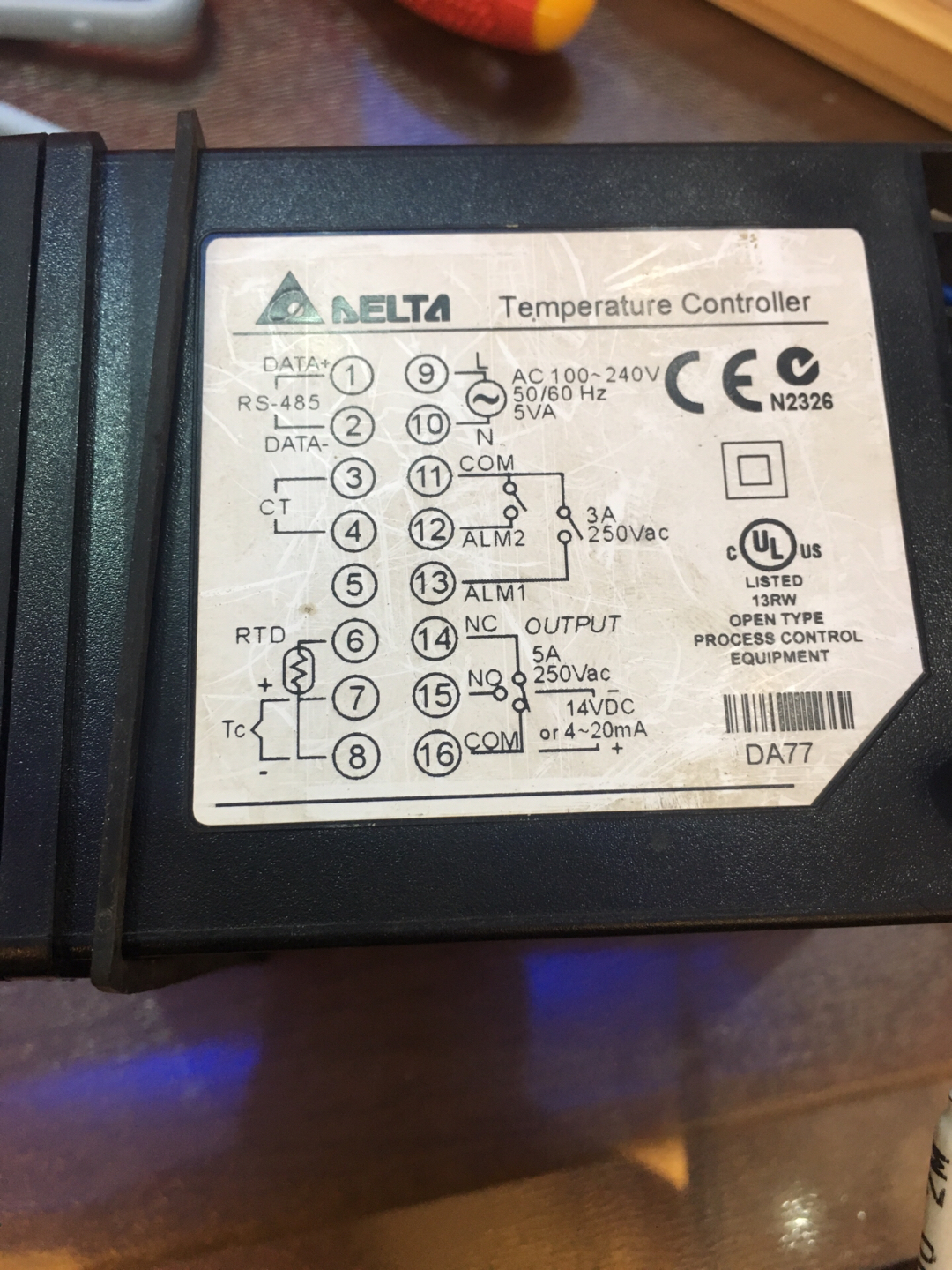

RS485通讯线别随便乱接，DTA温控器的端子排上标注很清楚：S+接PLC的3号针脚，S-接8号针脚。注意Smart PLC自带的是RS485口，和普通200的端口定义不一样，这里有个坑------之前有兄弟把线接到PLC自带的网口上，折腾半天才发现接错口。
python
站号：1（默认不改）
波特率：9600
数据位：8
停止位：1
校验方式：无校验
Modbus地址映射：
40001 温度设定值
40002 传感器类型
40003 当前温度PLC程序核心代码
cpp
// 主程序
Network1：
LD SM0.1
CALL MBUS_CTRL:SBR1, 1, 9600, 0, 0, &VB1000, 0
Network2：
LDN SM0.5
EU
CALL MBUS_MSG:SBR2, 1, 0, 40001, &VB200, 6, 0
Network3：
LD V200.0 //通讯完成标志
MOVW &VB201, VW300 //温度设定值
MOVW &VB203, VW302 //传感器类型
MOVW &VB205, VW304 //当前温度代码解析：
- MBUS_CTRL初始化时校验方式参数得填0（对应无校验），这里和手册写法容易搞混
- 批量读取用40001起始地址，连续读3个寄存器刚好把三个参数打包
- VB200开始的接收区前两个字节是状态字，真实数据从VB201开始算偏移
触摸屏配置骚操作
昆仑通态的ModbusTCP驱动要和Smart PLC的V存储区做好映射。在设备窗口里添加西门子TCP/IP父设备，变量表里直接绑定VW300/VW302/VW304这些地址。重点来了------数值输入框的写入模式要选"写入后立即生效"，实测发现DTA温控器对写入指令响应有延迟，不加这个设置可能丢数据。
避坑指南三则
- 温控器显示Err-03别慌，八成是PLC发来的传感器类型代码超出设备支持范围，查DTA手册里的型号代码表
- 通讯超时先查波特率，虽然手册说默认9600，但有些批次DTA出厂是19200，建议用调试软件扫一遍
- PLC程序里要做轮询间隔，建议用定时中断控制MBUS_MSG调用频率，实测超过5次/秒必丢包
升级玩法
想同时控多台温控器？把站号变量改成触摸屏可设置，PLC里用指针偏移实现动态寻址。比如：
cpp
MOVB 站号变量, VB500 //动态站号存储
MOVD &VB1000+（站号-1）*10, VD502 //数据存储区动态偏移这样就能用一套程序带多个温控节点，特别适合多温区控制场景。
这套方案在产线上跑了两年多，最骚的是用200Smart的网口走Modbus TCP反而比串口稳定。最后提醒：温控器参数写保护记得关闭，不然通讯能读不能写，这个坑可是让多少老司机翻过车...
