提示：MTK-实现Camera2-Camera1 打开USB相机-实现Dialer 调用USB实现预览等视频通话

文章目录

前言-场景-需求

这里以MTK平台 Android13版本为例说明

需求

这里其实有两个直接需求

  • 系统 Dialer 默认情况下打电话的视频通话功能里面 包含预览、视频通话等默认用的是MIPI相机实现的，现在实际产品用的是USB相机，没有MIPI相机的，那么就需要在这里插入代码片切换到USB相机来实现预览和视频通话视频效果
  • MTK 平台默认Camera2，默认情况下是不支持USB相机的。 也就是说 如果应用APP Dialer 使用的Camera1 切换到USB相机不会有问题，如果用的是Camera2 打开相机的话，如何支持Camera2 能够打开USB相机。

场景

客户用MTK平台的产品，去掉MIPI相机，使用外接的USB相机，需要保证Dialer 打电话功能能够视频通话，实际发现视频通话看不到画面。

所以，这里需要解决：

  • 分析 Dialer App ，使用USB来打开相机
  • MTK平台下系统要保证能够打开USB相机

备注：系统底层驱动层务必支持Camera API 能够打开USB相机。

一、参考文档-基础补充、资源参考

默认情况下 MTK平台是支持Camera1 来打开USB相机的，但是不支持Camera2，之前笔记提到过。
MTK 下 使用Camera1 完成预览-拍照-录像-USBCamera功能

对于相机开发，还是建议无论是UVC协议开发USBCamera，还是 Android SDK API框架下Camera api 来开发相机，都需要了解最基本的相关资料。

相机整个模块确实太专业、复杂了。 无论从硬件外设、驱动【USBCamera免驱】、相机 都比较专业、覆盖面及广，针对思考中的问题 给出自己认为比较好相关博客，方便了解，助于梳理流程、提升认知。

对于上层应用或者Framework 系统应用开发者，只需要了解基本的架构、API、使用方法，当然这些也不简单的

下面提供部分资源，方便快速了解，充电：

架构图了解

MTKCamera2相机架构
Camera2架构
Android Camera架构简析

Camera相关专栏

Camera Framework 专栏
小驰私房菜系列
小驰私房菜MTK系列
小驰Camera 开发系列
Camera 相机开发
展讯平台 Camera
官方文档：谷歌官方 API 描述

零散知识了解

MTK 相机UI介绍
Camera2 相机认知
Camera2学习笔记
camera2关于拍照预览方向旋转90度和拍照图片镜像功能实现
Camera2 预览集成、简单拍照：熟悉预览步骤流程比较有用
Camera镜像上下左右颠倒问题的解决办法
MTK相机成像质量差
Camera应用分析

部分相机源码参考，学习API使用，梳理流程，偏应用层

极客相机 Camera2 API
Camera2 API详解
极客相机源码
Camera2 相机Demo
Camera2 专业相机Demo
拍照、预览、录像Demo
使用Camera2 拍照

Camera2 系统相关

Camera2 Service 启动

二、文件修改路径

java 复制代码
/frameworks/base/core/java/android/hardware/camera2/CameraManager.java
/frameworks/base/core/java/android/hardware/Camera.java

/vendor/mediatek/proprietary/packages/apps/Dialer/java/com/android/incallui/InCallCameraManager.java
/vendor/mediatek/proprietary/packages/apps/Dialer/java/com/android/incallui/videotech/ims/ImsVideoTech.java

三、实现方案

1、Framework 层适配Camera1-Camera2 实现打开USB相机

假设底层已经适配成功，那么中间层适配下即可。如果是USB相机，那么切换到Camera 打开USB相机即可。

这里面明白三点即可：

  • 底层实现一定要支持打开USB相机
  • USB相机打开，这一届open(UsbCameraId)即可。 USBCameraId 如何获取，通过getCameraIds ，里面一定存在一个USBCamera 的CameraId 的。

所以，针对Camera Camera2 在Framework层适配如下：

Framework层针对Camera1 的Camera 适配

路径： /frameworks/base/core/java/android/hardware/Camera.java

java 复制代码
 public static Camera open(int cameraId) {
        int numberOfCameras = getNumberOfCameras();
        Log.d("huanghb", "Camera open cameraId = "+numberOfCameras);
        //huanghb add
        if(cameraId == 9){
            return new Camera(0);
        }
        File file = new File("/dev/video3");
        if(file.exists()){
            return new Camera(numberOfCameras-1);
        }else if(numberOfCameras ==2){
            return new Camera(1);
        }else if(numberOfCameras == 1){
            return new Camera(0);
        }
        return new Camera(cameraId);
    }

    /**
     * Creates a new Camera object to access the first back-facing camera on the
     * device. If the device does not have a back-facing camera, this returns
     * null. Otherwise acts like the {@link #open(int)} call.
     *
     * @return a new Camera object for the first back-facing camera, or null if there is no
     *  backfacing camera
     * @see #open(int)
     */
    public static Camera open() {
        int numberOfCameras = getNumberOfCameras();
        Log.d("huanghb", "Camera open null = "+numberOfCameras);
        //huanghb add
        File file = new File("/dev/video3");
        if(file.exists()){
            return new Camera(numberOfCameras-1);
        }else if(numberOfCameras ==2){
            return new Camera(1);
        }else if(numberOfCameras == 1){
            return new Camera(0);
        }
        //huanghb end
        CameraInfo cameraInfo = new CameraInfo();
        for (int i = 0; i < numberOfCameras; i++) {
            getCameraInfo(i, cameraInfo);
            if (cameraInfo.facing == CameraInfo.CAMERA_FACING_BACK) {
                return new Camera(i);
            }
        }
        return null;
    }

这里关注两点：

  • 有节点 /dev/video3 存在，那么一定是USBCamera相机挂载到这个节点了
  • 如果挂载了USBCamera,看打开 usbCamera相机方案：new Camera(numberOfCameras-1); ， 那是因为USBCamera 的CameraId 一定是在最后一个。

所以，如果系统支持，需要打开哪一个相机，就打开哪一个相机的CameraId即可。

Framework层针对Camera2 的Camera 适配

路径： /frameworks/base/core/java/android/hardware/camera2/CameraManager.java

java 复制代码
 /**
     * Open a connection to a camera with the given ID, on behalf of another application
     * specified by clientUid.
     *
     * <p>The behavior of this method matches that of {@link #openCamera}, except that it allows
     * the caller to specify the UID to use for permission/etc verification. This can only be
     * done by services trusted by the camera subsystem to act on behalf of applications and
     * to forward the real UID.</p>
     *
     * @param clientUid
     *             The UID of the application on whose behalf the camera is being opened.
     *             Must be USE_CALLING_UID unless the caller is a trusted service.
     *
     * @hide
     */
    public void openCameraForUid(@NonNull String cameraId,
            @NonNull final CameraDevice.StateCallback callback, @NonNull Executor executor,
            int clientUid) throws CameraAccessException {
            //huanghb modify
            Log.d("huanghb","openCameraForUid cameraId = "+cameraId);
            int i = getCameraIdList().length;
            String[] fiseCameraId = getCameraIdList();

            File file = new File("/dev/video3");
            if(cameraId.equals("9")){
                Log.d("huanghb","openCameraForUid HDMI IN");
                openCameraForUid("0", callback, executor, clientUid, /*oomScoreOffset*/0);
            }else if (file.exists()) {
                //Log.d("huanghb", "video3 true");
                i = i-1;
                openCameraForUid(fiseCameraId[i], callback, executor, clientUid, /*oomScoreOffset*/0);
            }else if(i == 2){
                openCameraForUid("1", callback, executor, clientUid, /*oomScoreOffset*/0);
            }else{
                openCameraForUid(cameraId, callback, executor, clientUid, /*oomScoreOffset*/0);
            }
    }

	    /**
         * Get a list of all camera IDs that are at least PRESENT; ignore devices that are
         * NOT_PRESENT or ENUMERATING, since they cannot be used by anyone.
         */
        public String[] getCameraIdList() {
            String[] cameraIds = null;
            synchronized (mLock) {
                // Try to make sure we have an up-to-date list of camera devices.
                connectCameraServiceLocked();
                cameraIds = extractCameraIdListLocked();
            }
            sortCameraIds(cameraIds);
            return cameraIds;
        }

这里关注两点：

  • 有节点 /dev/video3 存在，那么一定是USBCamera相机挂载到这个节点了
  • 如果挂载了USBCamera,看打开 usbCamera相机方案： openCameraForUid(fiseCameraId[i], callback, executor, clientUid, /oomScoreOffset/0); ， 那是因为USBCamera 的CameraId 一定是在最后一个，不也是打开最后一个的嘛。

所以，如果系统支持，需要打开哪一个相机，就打开哪一个相机的CameraId即可。

2、Dialer 默认mipi切换到USB相机

InCallCameraManager 方法getActiveCameraId修改为USB，设置为0

InCallCameraManager 类，路径：/vendor/mediatek/proprietary/packages/apps/Dialer/java/com/android/incallui/InCallCameraManager.java

代码如下：

java 复制代码
/**
   * Determines the active camera ID.
   *
   * @return The active camera ID.
   */
   public String getActiveCameraId() {
    maybeInitializeCameraList(context);

	// modify by fangchen start
    if (useFrontFacingCamera) {
      android.util.Log.d(TAG, "=====getActiveCameraId=====useFrontFacingCamera  frontFacingCameraId:"+frontFacingCameraId);
      //return frontFacingCameraId;
      return "0";
    } else {
      android.util.Log.d(TAG, "=====getActiveCameraId=====rearFacingCameraId  rearFacingCameraId:"+rearFacingCameraId);
     // return rearFacingCameraId;
      return "0";
    }
    // modify by fangchen end
  }

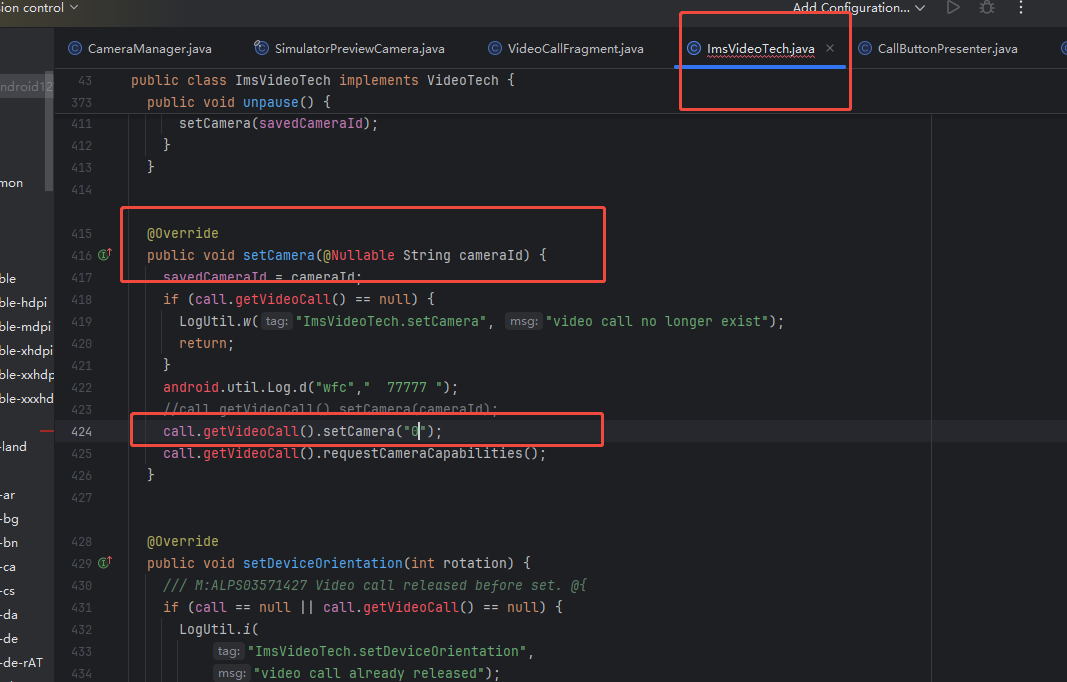

ImsVideoTech 类中-call.getVideoCall().setCamera 设置参数0

ImsVideoTech 路径：/vendor/mediatek/proprietary/packages/apps/Dialer/java/com/android/incallui/videotech/ims/ImsVideoTech.java

java 复制代码
  @Override
  public void setCamera(@Nullable String cameraId) {
    savedCameraId = cameraId;
    if (call.getVideoCall() == null) {
      LogUtil.w("ImsVideoTech.setCamera", "video call no longer exist");
      return;
    }

    // modify by fangchen start
    //call.getVideoCall().setCamera(cameraId);
    call.getVideoCall().setCamera("0");
	 // modify by fangchen end
    call.getVideoCall().requestCameraCapabilities();
  }

四、问题分析-说明- 知识点扩展

Framework层适配

  • Framework层适配，本身是基于底层的，底层支持才行
  • 有人疑问，默认的前后置相机和USB相机不是0/1/2 吗 ？ 在 实际中 0 、1 确实代表了前后置，但是USB相机可不是2 能够代替了。
  • 代码中有9 ，代表什么呢？ 这里只是一个Flag 标签，实际中有HDMIN 功能，直接打开0即可，底层已适配。

Dialer 业务修改分析

日志分析

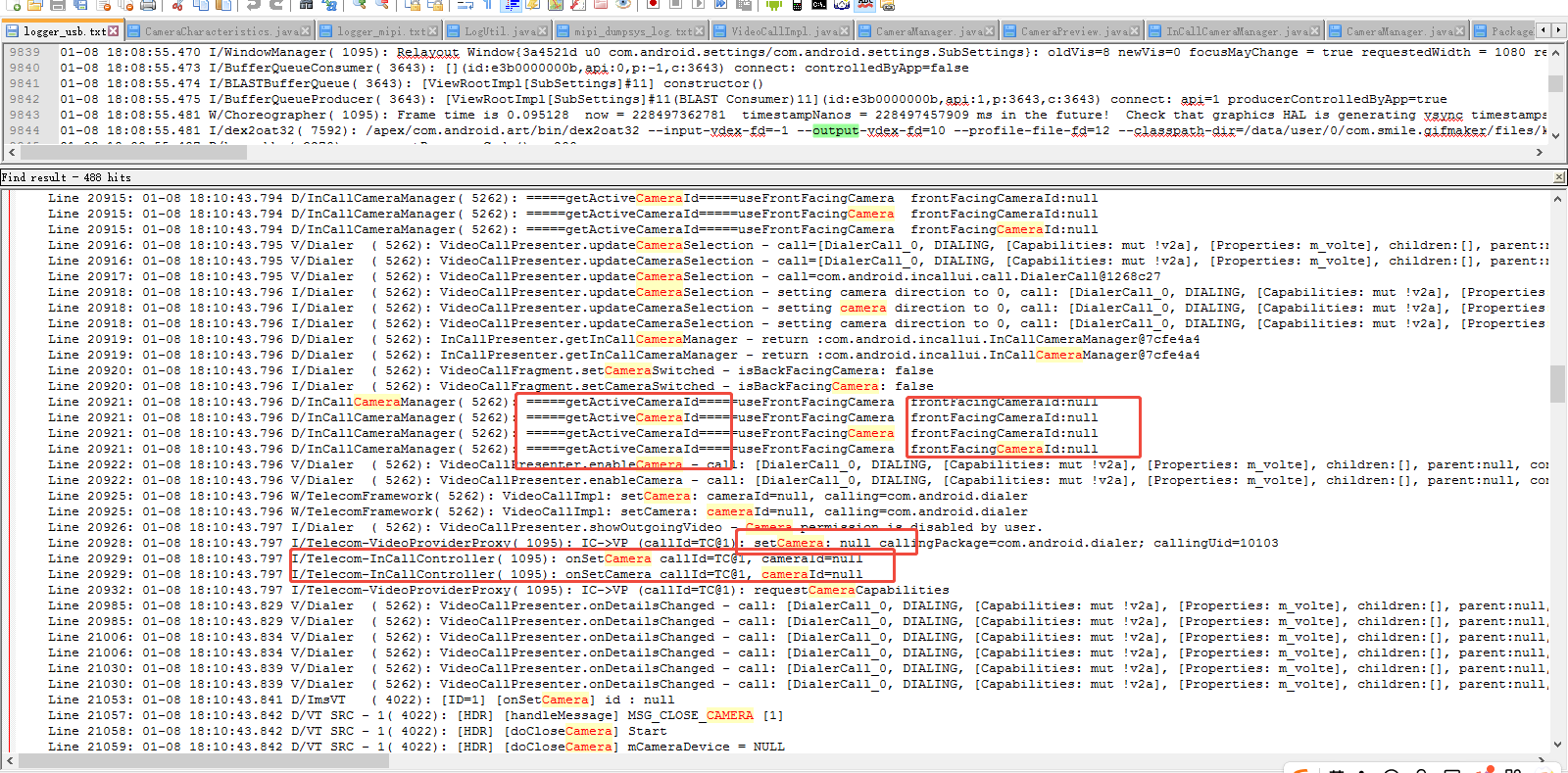

首先看usb 相机打开失败视频，无法用Dialer 使用，并打印一些基本日志，查看日志如下：

因为没有MIPI，默认就应该是MIPI相机了，看 cameraId 为null , 大概猜到没设置相机ID 导致的。

日志-Telecom-InCallController( 1095): onSetCamera callId=TC@1, cameraId=null

如上有这样的日志，这个其实就是Telecom 通讯层的调用，跨进程调用了Dialer 里面方法，找到方法，如下：

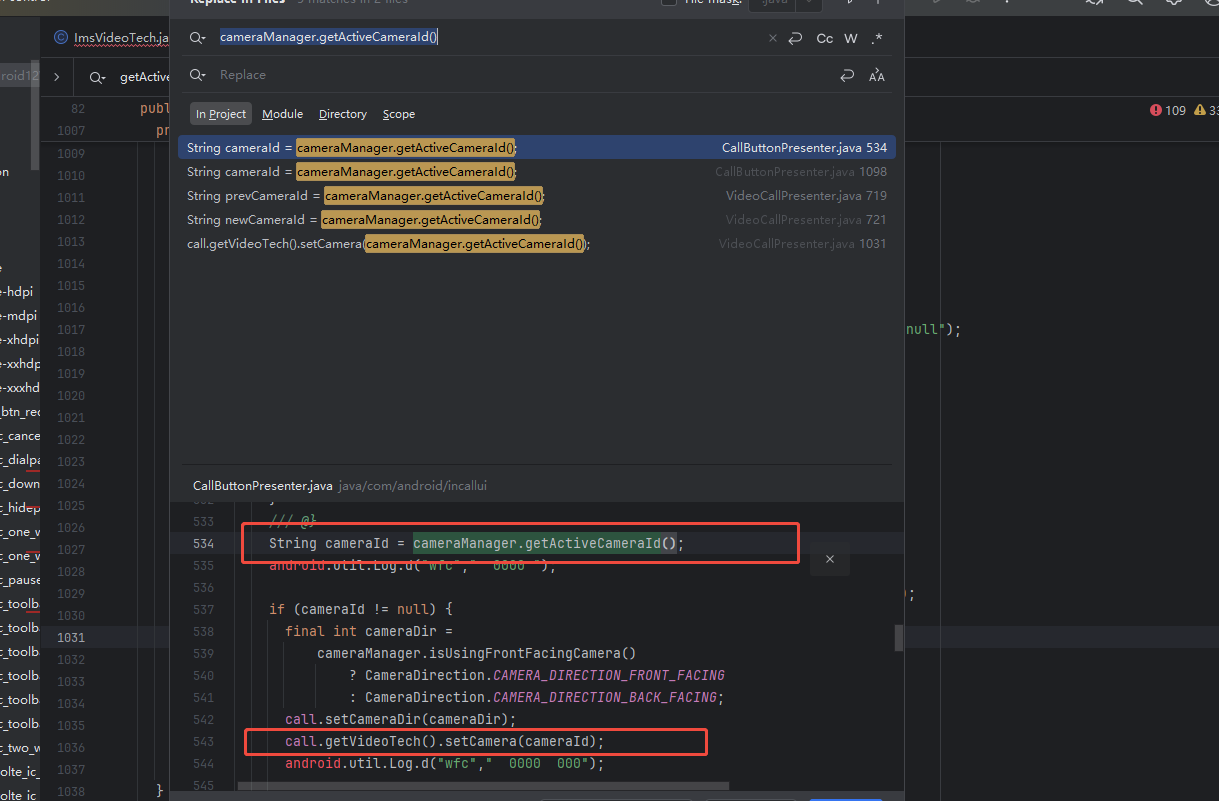

查看所有call.getVideoTech().setCamera(cameraID)

实际发现在设置之前先去获取 cameraId,如：cameraManager.getActiveCameraId()

坑点说明

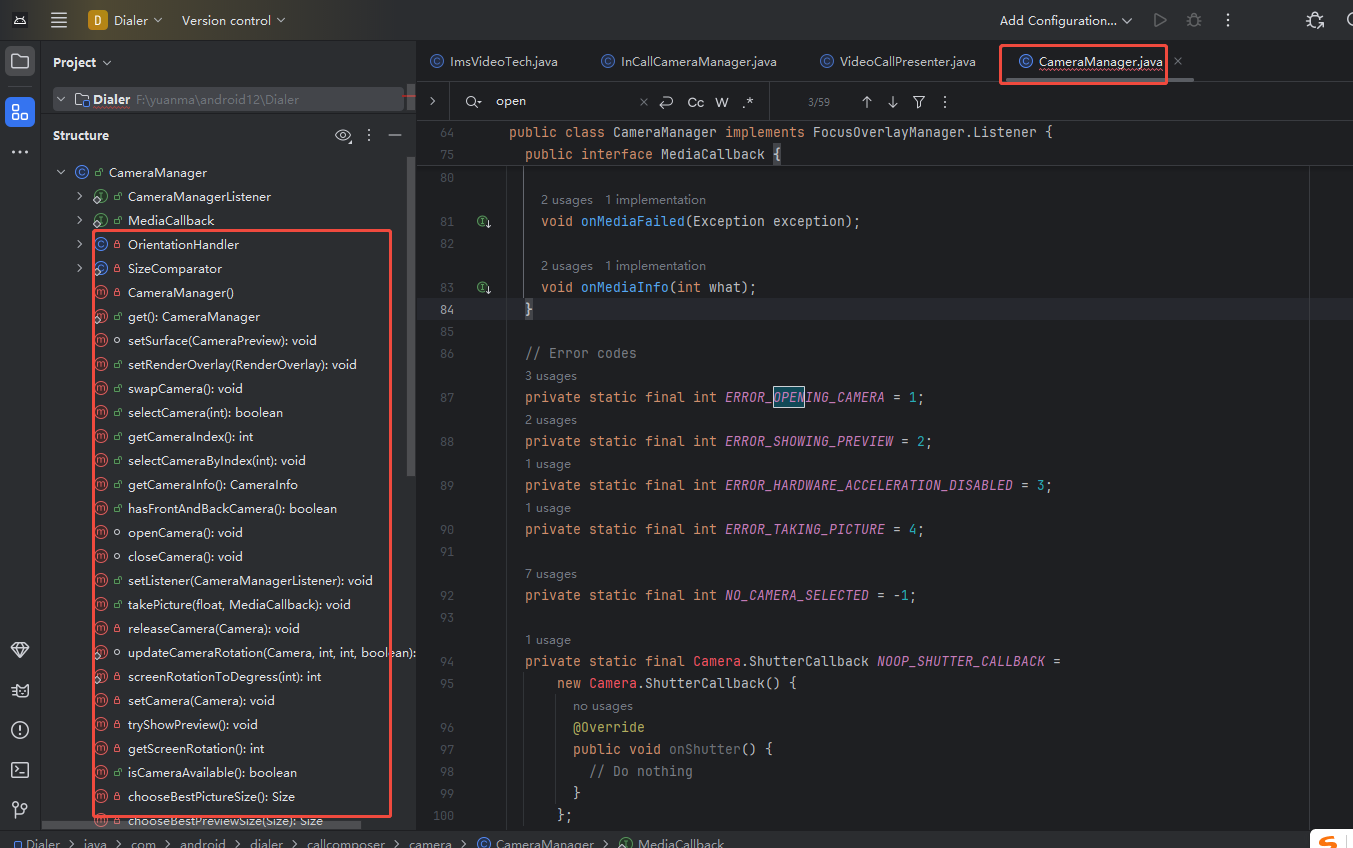

  • 直接从Dialer 源码着手，去查看Camera 相关内容，恰好找到CameraManager 相关，如下： 而且好多方法看着像会用到的，可实际发现没什么用，都不打印日志，都没有相关方法调用。
  • 如上，发现源码里面相关内容没有打印，就需要怀疑根本没用到时候 就要仔细看日志了，然后反推业务流程。

总结

  • 实现需求需要两步骤：平台MTK底层支持才行或者底层自己调通。
  • Dialer 应用也需要适配才行，注意学会分析日志，对比日志，针对性 找源码业务逻辑。
  • 一定要学会针对性分析问题、分析日志。代码量太大了，短时间内不可能搞明白业务逻辑的。
