一、什么是 Charger IC？核心定义与功能
Charger IC（充电集成电路，全称 Charging Integrated Circuit），中文常称充电管理芯片 / 充电控制芯片，是连接电源输入、电池与系统负载的「智能充电中枢」。
其核心价值是：在保障电池安全的前提下，实现高效、精准的充电控制，广泛应用于手机、耳机、笔记本、储能设备等所有带可充电电池的电子设备中。
核心功能清单
|----------|--------------------------------------------|
| 功能分类 | 具体说明 |
| 充电阶段管理 | 执行涓流预充→恒流快充→恒压满充→截止停充全流程 |
| 多维度监控 | 实时监测电池电压、充放电电流、芯片 / 电池温度 |
| 协议与电源适配 | 兼容 USB / 适配器 / 无线充电输入，支持 PD/QC/VOOC 等快充协议 |
| 电源路径管理 | 支持边充边放、供电模式无缝切换 |
| 多重安全保护 | 过压（OVP）、过流（OCP）、过热（OTP）、短路、反接保护 |
| 状态反馈 | LED 指示、引脚信号或 I²C 通信上报充电状态 |
二、工作原理：锂电池充电全流程拆解
以最常见的单节锂电池（3.7V 标称，4.2V 满充）为例，Charger IC 执行的充电流程如下：
- 涓流预充阶段
- 触发条件：电池电压低于阈值（典型 2.9V）
- 动作：以小电流（如 C/10，C 为电池容量）激活电池，避免大电流冲击损坏电芯
- 目的：修复过度放电的电池，保障后续充电安全
- 恒流（CC）快充阶段
- 触发条件：电池电压回升至预充阈值以上
- 动作：以设定的最大电流（如 1A、2A、5A）充电，是充电速度最快的阶段
- 目的：快速补充电池电量，占总充电量的 70%-80%
- 恒压（CV）满充阶段
- 触发条件：电池电压接近满充电压（典型 4.2V）
- 动作：保持电压恒定，充电电流逐渐下降
- 目的：避免电池过充，同时让电量充至 100%
- 截止停充与维护
- 触发条件：充电电流降至截止阈值（如 C/10）
- 动作：自动终止充电；支持「自动再充电」（电池电压下降后重启充电）和低功耗休眠
- 补充：温度过高时会触发「热调节」，动态降低充电电流
三、主要类型对比：线性 vs 开关 vs 集成协议型
Charger IC 按拓扑结构和功能可分为 4 类，核心差异如下：
|----------------------------|---------------------------|-------------|-----|-----------|-------------------|---------------------------|
| 类型 | 核心原理 | 效率 | 成本 | 散热表现 | 关键优势 | 适用场景 |
| 线性 Charger IC | 功率管线性降压，结构简单 | 60%-75%（低） | 低 | 较差，需散热片 | 外围元件少、EMI 低、开发简单 | 低功率设备（耳机、手环、IoT 传感器，≤1A） |
| 开关 Charger IC（Buck/Boost） | 电感储能 + 开关管斩波调节 | 85%-98%（高） | 中高 | 较好，支持高功率 | 效率高、发热小、功率密度高 | 手机、平板、笔记本、大功率充电宝（≥1A） |
| 集成协议型 | 内置 PD/QC 等快充协议，无需外置协议 IC | 视拓扑而定 | 中 | 适配功率需求 | 简化 BOM、降低开发成本 | 快充设备、Type-C 接口产品 |
| 多节串联型 | 支持 2-4 节锂电池 / 镍氢电池串联充电 | 视拓扑而定 | 中高 | 适配多节功率 | 支持高压大电池组 | 笔记本、电动工具、储能设备 |
选型小贴士：低功率、成本敏感选「线性」（如经典的 4056 系列）；高功率、快充需求选「开关型 + 集成协议」（如 TI BQ25895）。
四、核心选型参数（按优先级排序）
选型的核心逻辑是：先满足基础适配，再优化性能与体验，以下参数按优先级整理，直接决定方案可行性：
- 电池适配参数（最基础，必须优先确定）
- 电池类型：锂电 / 锂聚合物 / 镍氢 / 铅酸（主流为锂电）
- 串联节数（S 数）：1S（单节）、2S、3S、4S（如手机是 1S，笔记本多为 2S-4S）
- 满充电压精度：±0.5%（高精度）、±1%（普通精度）→ 精度越高，电池寿命越长
- 充电电流匹配：最大充电电流（如 500mA、2A、5A），建议与电池容量匹配为 0.2C-1C（快充可达 1C-2C+）
- 拓扑与效率参数（决定发热、体积、成本）
- 拓扑类型：线性 / 开关（Buck/Boost）→ 功率≤1A 选线性，≥1A 选开关
- 效率曲线：关注典型负载（50%/100% 电流）下的效率→ 开关型需≥85%
- 静态电流（IQ）：越小越省电→ 可穿戴、IoT 设备需重点关注（如 IQ≤1μA）
- 开关频率（仅开关型）：影响电感选型与 EMI→ 常见 500kHz-2MHz
- 输入与协议参数（决定兼容性）
- 输入电压范围：需覆盖输入源（如 USB 5V、适配器 9V/12V）→ 常见 4.5V-24V
- 最大输入电流：限制适配器 / 线缆负载→ 避免输入过载
- 快充协议支持：USB PD、QC 2.0/3.0/3.1、AFC、FCP、SCP、VOOC 等→ 需与产品快充需求匹配
- 输入接口类型：USB Type-C、Micro-USB、无线充电接收端
- 保护与安全参数（决定可靠性）
- 输入保护：过压（OVP）、过流（OCP）、欠压锁定（UVLO）、反向保护
- 电池保护：过充、过放、过流、短路、NTC 温度联动保护（必须支持）
- 芯片自身保护：过温保护（OTP）、热折返（温度高自动降流）
- 响应时间：短路保护响应时间→ 越快越安全
- 封装与系统功能参数（决定 PCB 设计与体验）
- 封装形式：SOT23（小体积）、SOP8、DFN、QFN（散热好）→ 空间紧凑选 QFN/DFN
- 通信接口：I²C（可配置参数、读状态，灵活）vs 硬件电阻配置（简单但固定）
- 电源路径管理：是否支持边充边放→ 手机、平板、充电宝需支持
- 状态指示：LED 驱动引脚、CHG/STD/FAULT 状态引脚→ 便于用户判断充电状态
- 外围元件数量：线性型外围少（成本低），开关型需电感 / MOS / 电容（成本高）
五、典型应用场景与选型实战建议
- 典型应用场景
|----------|--------------------|-------------------------|
| 应用领域 | 代表产品 | 推荐选型方向 |
| 消费电子 | 手机、平板、TWS 耳机、智能手表 | 1S 锂电、开关型 / 集成协议型、支持快充 |
| 工业 / 医疗 | 便携式仪器、储能模块、医疗设备 | 多节串联型、高可靠性、宽温支持 |
| 汽车电子 | 车载便携设备、BMS 辅助充电单元 | 宽输入电压、耐高温、强抗干扰 |
| IoT 设备 | 智能传感器、无线网关 | 低静态电流、线性型（小功率） |
2. 选型实战 5 步走
- 明确电池参数：先确定「节数 + 类型 + 容量」→ 比如「1S 锂聚合物电池，2000mAh」
- 确定功率需求：计算目标充电电流（如 2000mAh 电池，1C 充电→ 2A 电流）
- 选择拓扑：2A 电流→ 开关型（效率高、发热小）
- 补充功能需求：是否需要快充（如 PD 20W）、边充边放、I²C 配置
- 平衡成本与封装：根据 PCB 空间选封装（如 QFN），根据预算选国产 / 进口型号
示例：TWS 耳机选型→ 1S 锂电（3.7V）、500mA 电流→ 线性型（4056 系列），成本低、外围简单。
六、常见厂商与经典型号推荐

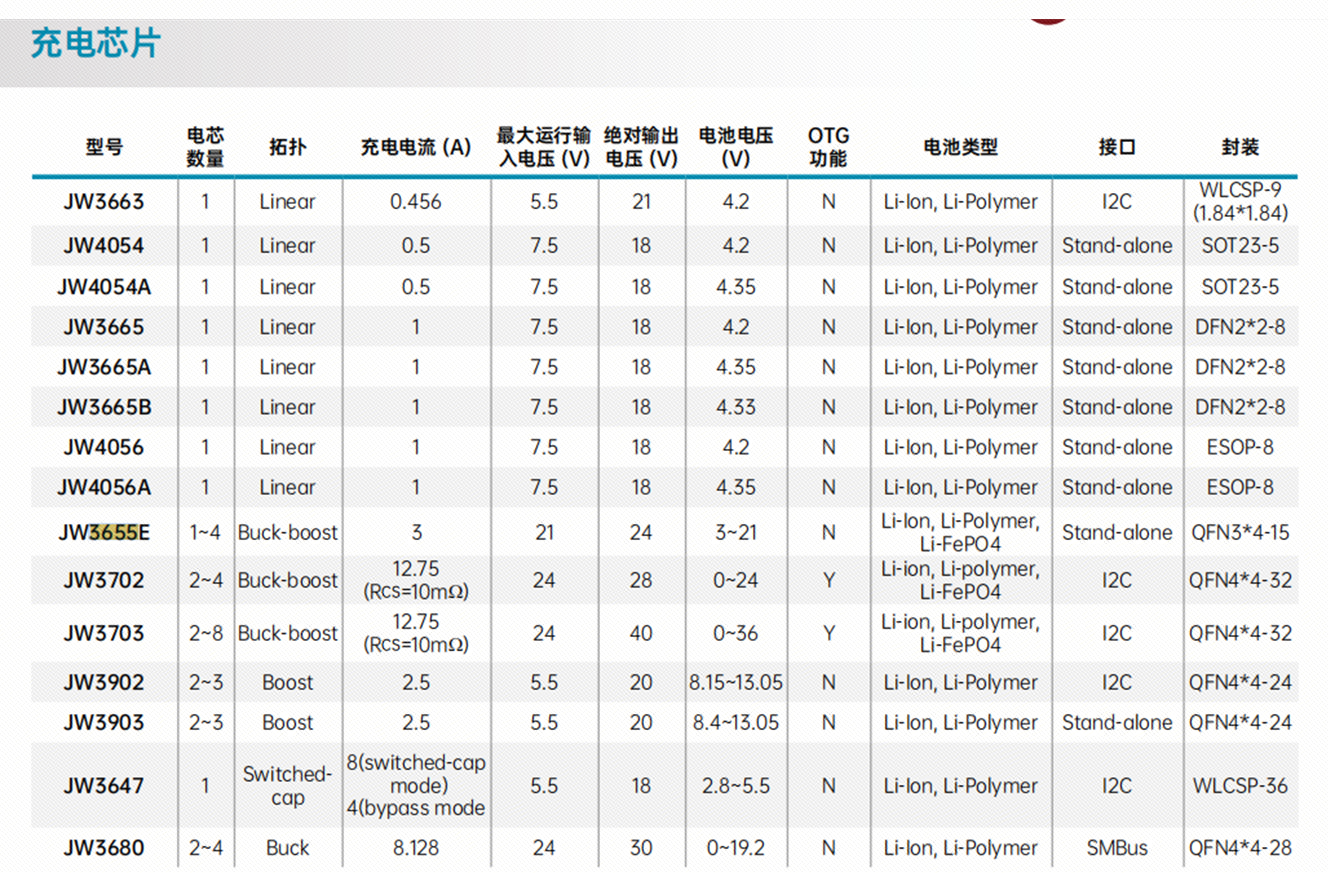

|------------|-------------|------------|--------------------------|--------------|
| 厂商 | 类型 | 经典型号 | 核心优势 | 适用场景 |
| TI（德州仪器） | 开关型 + 集成协议 | BQ25895 | 支持 PD/QC 快充、I²C 配置、热调节 | 手机、平板、快充充电宝 |
| TI | 线性型 | BQ24133 | 低静态电流、小封装 | IoT 设备、可穿戴 |
| ST（意法半导体） | 线性型 | STBC05 | 高电压精度、内置保护 | 低功率消费电子 |
| ST | PD 协议型 | STUSB4500 | 纯 PD 协议芯片，可搭配开关 Charger | Type-C 快充设备 |
| 杰华特（国产） | 开关快充型 | JW3620 | 支持 PD/QC 快充、高性价比 | 国产手机、充电宝 |
| 维安（国产） | 线性型 | VN4056 | 替代进口 4056，成本低 | 低功率设备、玩具 |
| 南芯（国产） | 多节串联型 | SC8905 | 支持 2S-4S 锂电，高可靠性 | 储能设备、电动工具 |
七、选型避坑指南（FAQ）
- 为什么低功率设备不选开关型？
→ 开关型需要电感、MOS 等外围元件，成本比线性型高，且小功率下效率优势不明显。
- 快充协议是必须内置的吗？
→ 不是。可以选「开关 Charger + 外置协议 IC」，但内置协议型更简化 BOM，降低开发难度。
- 满充电压精度为什么重要？
→ 精度太低（如 ±2%），可能导致电池充不满（容量浪费）或过充（缩短寿命），锂电建议选 ±0.5% 精度。
- 散热怎么考虑？
→ 线性型发热大，需预留散热焊盘；开关型需关注热阻（RθJA），高功率下需搭配散热片。
- 国产型号 vs 进口型号怎么选？
→ 低功率、无快充需求：选国产（成本低、交期稳）；高功率、高可靠性需求（如医疗、工业）：选进口（性能稳定）。

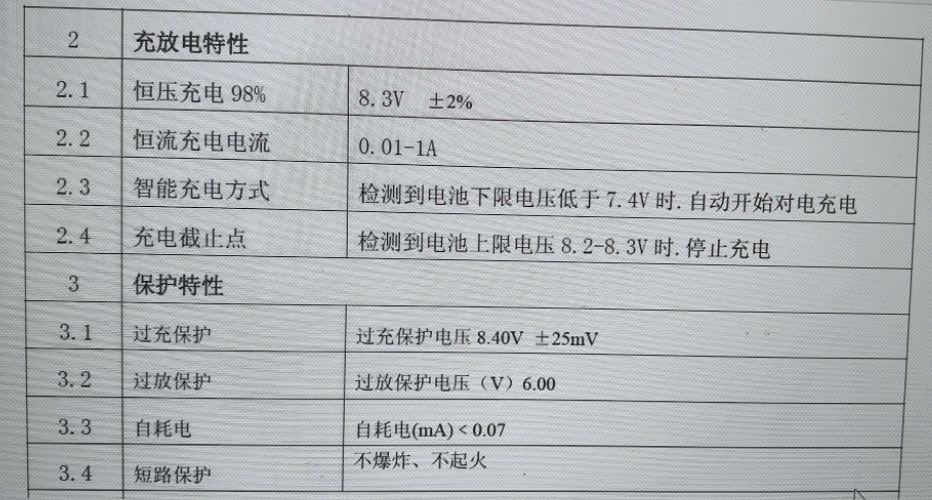

示例：
